Cód: REI-EB-439

Página 1 de 1

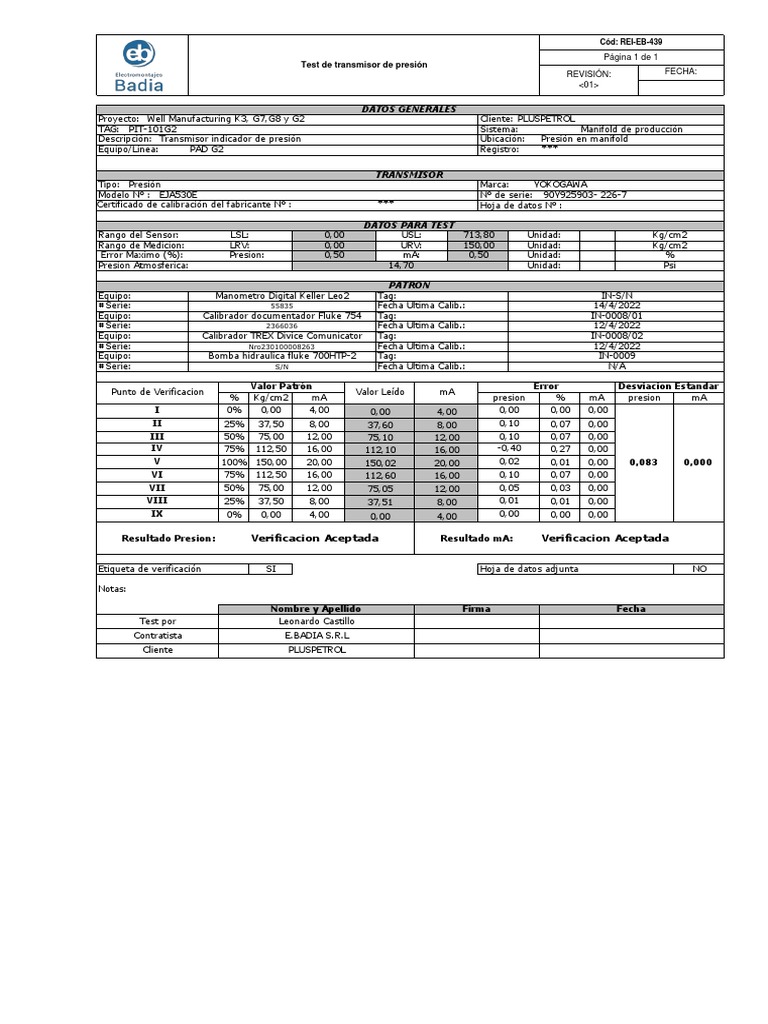

Test de transmisor de presión
REVISIÓN: FECHA:
<01>

DATOS GENERALES
Proyecto: Well Manufacturing K3, G7,G8 y G2 Cliente: PLUSPETROL
TAG: PIT-101G2 Sistema: Manifold de producción
Descripción: Transmisor indicador de presión Ubicación: Presión en manifold
Equipo/Línea: PAD G2 Registro: ***

TRANSMISOR
Tipo: Presión Marca: YOKOGAWA
Modelo N° : EJA530E N° de serie: 90Y925903- 226-7
Certificado de calibración del fabricante N° : *** Hoja de datos N° :

DATOS PARA TEST

Rango del Sensor: LSL: 0,00 USL: 713,80 Unidad: Kg/cm2
Rango de Medicion: LRV: 0,00 URV: 150,00 Unidad: Kg/cm2
Error Maximo (%): Presion: 0,50 mA: 0,50 Unidad: %
Presion Atmosferica: 14,70 Unidad: Psi

PATRON
Equipo: Manometro Digital Keller Leo2 Tag: IN-S/N
#Serie: 55835 Fecha Ultima Calib.: 14/4/2022
Equipo: Calibrador documentador Fluke 754 Tag: IN-0008/01
#Serie: 2366036 Fecha Ultima Calib.: 12/4/2022
Equipo: Calibrador TREX Divice Comunicator Tag: IN-0008/02
#Serie: Nro230100008263 Fecha Ultima Calib.: 12/4/2022
Equipo: Bomba hidraulica fluke 700HTP-2 Tag: IN-0009
#Serie: S/N Fecha Ultima Calib.: N/A

Valor Patrón Error Desviacion Estandar

Punto de Verificacion Valor Leído mA
% Kg/cm2 mA presion % mA presion mA
I 0% 0,00 4,00 0,00 4,00 0,00 0,00 0,00
II 25% 37,50 8,00 37,60 8,00 0,10 0,07 0,00
III 50% 75,00 12,00 75,10 12,00 0,10 0,07 0,00
IV 75% 112,50 16,00 112,10 16,00 -0,40 0,27 0,00
V 100% 150,00 20,00 150,02 20,00 0,02 0,01 0,00 0,083 0,000
VI 75% 112,50 16,00 112,60 16,00 0,10 0,07 0,00
VII 50% 75,00 12,00 75,05 12,00 0,05 0,03 0,00
VIII 25% 37,50 8,00 37,51 8,00 0,01 0,01 0,00
IX 0% 0,00 4,00 0,00 4,00 0,00 0,00 0,00

Resultado Presion: Verificacion Aceptada Resultado mA: Verificacion Aceptada

Etiqueta de verificación SI Hoja de datos adjunta NO

Notas:

Nombre y Apellido Firma Fecha

Test por Leonardo Castillo
Contratista E.BADIA S.R.L
Cliente PLUSPETROL
