Especificaciones Técnicas de Instalaciones Sanitarias

MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE SALUD DE LOS PUESTOS DE SALUD DE BALCONCILLO,
QUILAGAN, SINCHIMACHE Y CHIPULUC, EN LOS DISTRITOS DE QUEROCOTILLO Y CUTERVO - DE LA

PROVINCIA DE CUTERVO - DEPARTAMENTO CAJAMARCA- P.S. BALCONCILLO

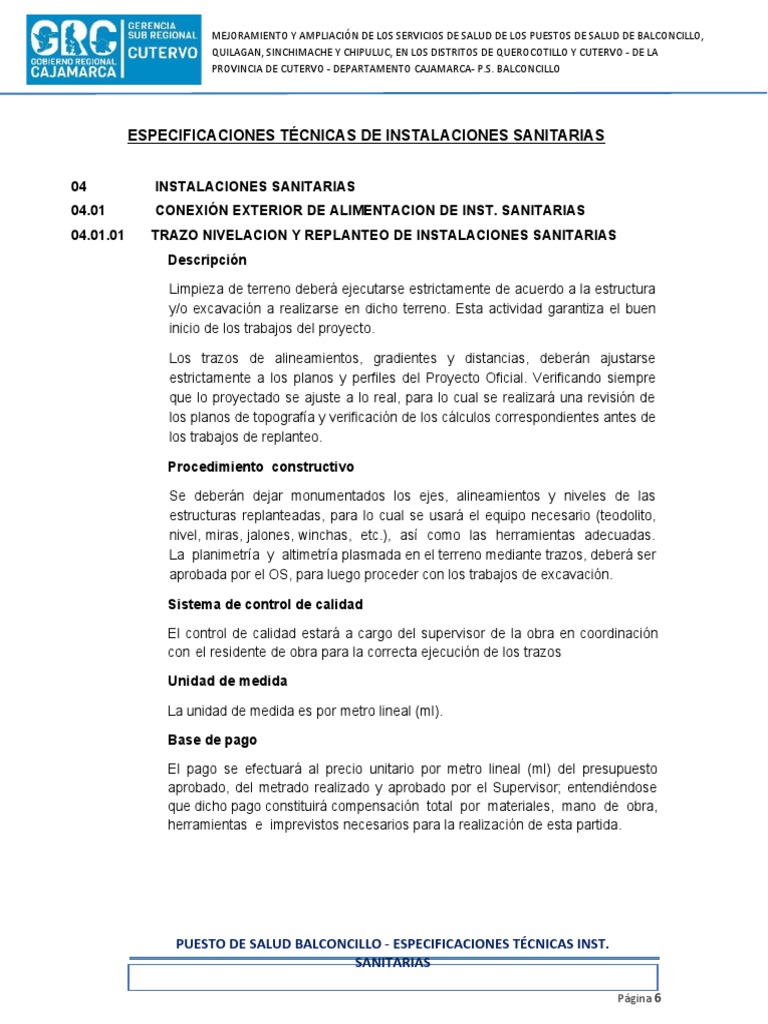

ESPECIFICACIONES TÉCNICAS DE INSTALACIONES SANITARIAS
04 INSTALACIONES SANITARIAS
04.01 CONEXIÓN EXTERIOR DE ALIMENTACION DE INST. SANITARIAS
04.01.01 TRAZO NIVELACION Y REPLANTEO DE INSTALACIONES SANITARIAS
Descripción
Limpieza de terreno deberá ejecutarse estrictamente de acuerdo a la estructura

y/o excavación a realizarse en dicho terreno. Esta actividad garantiza el buen
inicio de los trabajos del proyecto.
Los trazos de alineamientos, gradientes y distancias, deberán ajustarse

estrictamente a los planos y perfiles del Proyecto Oficial. Verificando siempre
que lo proyectado se ajuste a lo real, para lo cual se realizará una revisión de
los planos de topografía y verificación de los cálculos correspondientes antes de
los trabajos de replanteo.
Procedimiento constructivo
Se deberán dejar monumentados los ejes, alineamientos y niveles de las

estructuras replanteadas, para lo cual se usará el equipo necesario (teodolito,
nivel, miras, jalones, winchas, etc.), así como las herramientas adecuadas.
La planimetría y altimetría plasmada en el terreno mediante trazos, deberá ser
aprobada por el OS, para luego proceder con los trabajos de excavación.
Sistema de control de calidad
El control de calidad estará a cargo del supervisor de la obra en coordinación

con el residente de obra para la correcta ejecución de los trazos
Unidad de medida
La unidad de medida es por metro lineal (ml).
Base de pago
El pago se efectuará al precio unitario por metro lineal (ml) del presupuesto
aprobado, del metrado realizado y aprobado por el Supervisor; entendiéndose
que dicho pago constituirá compensación total por materiales, mano de obra,
herramientas e imprevistos necesarios para la realización de esta partida.
PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

SANITARIAS
Página 6
04.01.02 EXCAVACION MANUAL EN TERRENO NORMAL DE ZANJAS

P/INSTALACIONES SANITARIAS
Descripción
Esta partida comprende la excavación de zanja para la instalación de la red de la
Instalaciones Sanitarias.
Como inicio del trabajo se hará el trazado y replanteo general de la red
proyectada, verificando que las tuberías podrán tener las gradientes y
profundidades especificadas en los planos. La excavación de las zanjas se iniciará
teniendo en obra la tubería necesaria. Las medidas de las zanjas se encuentran en
los planos respectivamente
Sistema de control de calidad

El control de calidad estará a cargo del supervisor de la obra en coordinación con
el residente de obra para la correcta ejecución de las excavaciones y sus
respectivos niveles.
Unidad de Medida
La unidad de medida es el Metro lineal (ml).
Base de pago
Las cantidades medidas en la forma arriba descrita serán pagadas al precio
unitario correspondiente (ml), establecido en el contrato. Dicho pago constituirá
compensación total por la mano de obra, materiales, equipos y herramientas, por
el suministro y transporte, almacenaje y manipuleo, y todos los imprevistos
surgidos para la ejecución de los trabajos descritos.

SANITARIAS
Página 7
04.01.03 REFINE, NIVELACION Y COMPACTACION DE FONDO DE ZANJA

04.01.04 COLOCACION DE LA CAMA DE APOYO P/TUB. DE DESAGUE, E=0.10
Descripción
Comprende los trabajos de la colocación de la cama de apoyo de las zanjas para
albergar cómodamente a la tubería de desagüe y agua.
El tipo y calidad de la "Cama de Apoyo" que soporta la tubería es muy importante
para una buena instalación, lo cual se puede lograr fácil y rápidamente, si el
terreno tiene poca presencia de material grueso o piedra, se puede cernir y utilizar
como cama de apoyo (arcilla, arena limosa, etc.). La capa de dicho material tendrá
un espesor mínimo de 10 cm.
Unidad de Medida
El trabajo realizado será medido en metro lineal (ml).
Base de pago
El pago se efectuará al precio unitario por metro lineal (ml) del presupuesto
aprobado, del metrado realizado y aprobado por el Supervisor; entendiéndose
que dicho pago constituirá compensación total por materiales, mano de obra,
herramientas e imprevistos necesarios para la realización de esta partida.
04.01.05 COLOCACION DE LA CAMA DE PROTECCION P/TUB. DE DESAGUE E=0.40

IDEM 04.01.04
04.01.06 COLOCACION DE LA CAMA DE APOYO P/TUB. DE AGUA E=0.10M

IDEM 04.01.04
04.01.07 COLOCACION DE LA CAMA DE PROTECCION P/TUB. DE AGUA E=0.20

IDEM 04.01.04

SANITARIAS
Página 8
04.01.08 RELLENO DE ZANJA CON MATERIAL PROPIO
Descripción
Esta partida comprende los rellenos a ejecutarse utilizando el material apropiado
hasta una altura de 1 m.
Unidad de Medida
Metro lineal (ml).
Base de Pago
El pago de realizará a precios unitarios (P.U) por metro lineal (Ml).
04.01.09 ELIMINACION DE MATERIAL EXCEDENTE DM=15KM

Descripción
El Contratista, una vez terminada la obra deberá dejar el terreno
completamente limpio de material excedente.
La eliminación de desmonte deberá ser periódica, no permitiendo que

permanezca en la obra más de un mes, salvo lo que se va a usar en los rellenos.
Este trabajo consiste en transportar el material acarreado con volquete a

distancias iguales o mayores de 15 km. El Ingeniero Supervisor señalará los
lugares más recomendables para la eliminación del material excedente.
Unidad de Medida
Los trabajos de esta partida serán medidos en metros cúbicos (m3).
Base de Pago
El pago se efectuara al precio unitario del contrato, por metro cubico (m3), de
acuerdo al avance de la partida, aprobados por el supervisor. Este pago
incluirá todos los materiales, equipos, mano de obra que se usarán para la
ejecución de la misma.

SANITARIAS
Página 9
04.02 SISTEMA DE AGUA

04.02.01 SALIDAS DE AGUA FRIA
04.02.01.01 SISTEMA DE AGUA FRIA
04.02.01.01.01 SALIDAS PARA AGUA FRIA CON TUBERIA PVC-SAP ½”
Descripción
Comprende el suministro y colocación de tuberías dentro de los ambientes
de la edificación y a partir del ramal de distribución, incluyendo los
accesorios y materiales necesarios para la unión de los tubos hasta llegar a
la boca de salida donde se conectará posteriormente el aparato sanitario.
A la boca de salida de agua fría se le da el nombre de “punto”.
Unidad de medida
La unidad de medida será por punto (pto).
Bases de Pago
El pago se hará por punto (pto) según precio unitario del contrato,
entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier
actividad o suministro necesario para la ejecución del trabajo.
04.02.01.02 RED DE DISTRIBUCION

04.02.01.02.01 RED DE DISTRIBUCION TUBERIA DE Ø 3/4" PVC SAP
Descripción
Las presentes especificaciones técnicas tienen por objeto definir las
condiciones para el suministro e instalación, que contempla el diseño,
fabricación, pruebas, entrega de los accesorios necesarios para las
tuberías de agua de PVC C-10; enterrada y empotrada, según diámetro
indicado en los planos.

SANITARIAS
Página 10
Estas especificaciones regirán para los trabajos correspondientes a las

redes de agua del proyecto. El propósito de estas Especificaciones
Generales es dar una pauta a seguirse en cuanto a detalles especiales que
puedan surgir como consecuencia del desarrollo de los planos. Forman
parte integrante de estas Especificaciones los Planos, Memoria Descriptiva,
Metrados y Presupuestos; siendo compatibles con las normas establecidas
por el RNE.
Esta partida consiste en el suministro e instalación de un conjunto de
accesorios que conforman la partida tubería, que comprende el suministro
del conjunto de tuberías PVC C-10 y sus accesorios, codos, tees, tuberías
y accesorios de fijación. La actividad de instalación se refiere a la
instalación completa incluyendo soporte y elementos de fijación que
requiera para cada caso.
Método de construcción
Según indique los planos se empleará tuberías de policloruro de vinilo
(PVC) Clase 10, para una presión de trabajo de 150 libras por pulgada
cuadrada y las uniones entre tuberías o tubos con accesorios hasta 3/4” de
diámetro serán roscadas e impermeabilizadas con cinta teflón, no estando
permitido usar pabilo con pintura y para tuberías mayores a 3/4” de
diámetro se realizará con empalme a presión, impermeabilizado con
pegamento especial para tubería de PVC.
La unión entre tubos será ejecutada utilizando como impermeabilizante
cinta teflón o pegamento especial de primera calidad para tuberías PVC de
unión roscada o embone respectivamente, no admitiéndose el uso de
pintura de ninguna clase.
Las tuberías y accesorios de PVC para las instalaciones sanitarias de
abastecimiento de agua deberán cumplir las Normas Técnicas Nacional
vigente. En el caso de la tubería roscada deberá cumplir la norma de
fabricación NTP 399.166 y en el caso de tubería a presión la norma NTP
399.002.

SANITARIAS
Página 11
La red general de agua potable se instalará de acuerdo a los trazos,

diámetro y longitud indicados en los planos respectivos, e irá enterrada en
el suelo a una profundidad media de 60 cm., debiendo ser protegida con
concreto pobre en zonas donde la tubería de plástico PVC pueda sufrir
daños (jardines) y las que van por el muro estarán completamente
empotradas en ellas.
La tubería deberá colocarse en zanjas excavadas de dimensiones tales que
permitan su fácil instalación, la profundidad de las zanjas no será en ningún
caso menor de 60 cm. de proceder a la colocación de las tuberías deberá
consolidarse el fondo de la zanja, una vez colocada será inspeccionada y
sometida a las pruebas correspondientes antes de efectuar el relleno de las
zanjas, el cual se ejecutará utilizando un material adecuado, extendiendo
en capas de 15 cm., de espesor debidamente compactadas.
Accesorios de la Red
La red de agua estará prevista de las válvulas y accesorios que se muestra
en los planos respectivos y especialmente de uniones universales a fin de
permitir su fácil remoción.
Los cambios de dirección se harán necesariamente con codos, no
permitiéndose por ningún motivo sectores de tubos doblados a la fuerza,
asimismo los cambios de diámetro se harán con reducciones.
Los accesorios para las redes exteriores e interiores serán de PVC, tipo
roscado, Clase 10, debiendo cumplir con la Norma Técnica Nacional
vigente.
Calidad de los materiales y equipos

La presente especificación técnica tiene por objeto definir las condiciones
para el diseño, fabricación, pruebas y entrega del suministro de las tuberías
y accesorios.
Las tuberías y accesorios deben ser diseñados, construidos y probados,
con las prescripciones de las últimas normas aplicables de las siguientes
organizaciones.
DIN Instituto Alemán de Normalización

SANITARIAS
Página 12
RNE Reglamento Nacional de Edificaciones
Toda modificación a lo especificado en estas Normas deberá manifestarse

claramente indicando la diferencia entre lo establecido y lo que se propone.
Esta modificación en ningún caso será de un nivel técnico inferior a las
especificaciones de las Normas indicadas.
Características Constructivas Principales de las tuberías y accesorios

Tuberías de PVC
Serán apropiadas para instalaciones de agua de PVC, del tipo roscado,
clase 10 para una presión de trabajo de 150 lb/pulg1/2”, según norma de
fabricación NTP 399.166 resistente al calor y al fuego, resistente a la
humedad y a los ambientes químicos, resistentes al impacto, al
aplastamiento y a las deformaciones provocadas por el calor en las
condiciones normales de servicio y además resistentes a las bajas
temperaturas.
a. Unión de tubo a tubo y de accesorios.
Las uniones entre tuberías o tubos con accesorios hasta 3/4” de
diámetro serán roscadas y impermeabilizadas con cinta teflón, no
estando permitido usar pabilo con pintura y para tuberías mayores a 3/4”
de diámetro se realizara con empalme a presión, impermeabilizado con
pegamento especial para tubería de PVC.
b. Pegamento
En todas las uniones a presión se usará pegamento del tipo
recomendado por el fabricante de tubería para garantizar la hermeticidad
de las mismas.
Sistemas de control de calidad

La información a ser entregada por el Postor será tres (03) copias, para
ser sometida a evaluación:
 Hojas Técnicas, Incluyendo tabla de datos técnicos, debidamente
llenada.
 Catálogos

SANITARIAS
Página 13
El postor deberá suministrar conjuntamente con la información técnica

(03 catálogos) del material asociado.
Información a ser Suministrada por el Fabricante
a. Certificados
Los componentes y material empleado por el suministrador para la
fabricación deberá tener certificación de calidad y de las pruebas
adecuadas de producción según normas vigentes, estos documentos
serán verificables y deberán ser referenciados y listados en la oferta y
las copias debidamente firmadas por el representante legal del
suministrador, serán presentadas a solicitud del Propietario cuando este
lo requiera.
El fabricante necesariamente deberá acompañar protocolos de pruebas
efectuados en fábrica según se indica en normas vigentes.
b. Documentación Técnica
La siguiente información será suministrada por el Fabricante en un
número de tres (03) copias, para efectos de operación, mantenimiento y
archivo.
1. Los reportes certificados de las pruebas de fábrica.
2. Información para instalación.
3. Recomendaciones para manipuleo y almacenaje.
La limpieza, desinfección y pruebas de red de agua y accesorios se

realizará según como se detalla.
Será aplicable a todas las tuberías de agua.
 Consiste la prueba en someter a la instalación sanitaria a una presión de
100Lb/pulg2 un lapso de 15 minutos sin que se note descenso en esta
presión, para lo cual se realizará los siguientes pasos:
 Poner tapones en todas las derivaciones de los servicios del tramo a
probarse.
 Conectar en una salida una bomba de agua, que cuente con su
correspondiente manómetro que registre la presión en libras.
 Llenar muy lentamente la tubería con agua, a fin de eliminar el aire
contenido en ella.

SANITARIAS
Página 14
 Bombear agua al interior de la tubería hasta que el manómetro acuse la

presión de 100Lb/pulg2.
 Mantener esta presión sin agregar agua por espacio de 60 min.
De constatarse que en ese lapso ha descendido la presión del
manómetro, se procede a revisar toda la instalación hasta encontrarse la
falla o fuga de agua.
Proceder a la reparación meticulosa de la instalación defectuosa.
Repetir todas las secuencias anteriores para realizar una nueva prueba.
Las pruebas de la instalación sanitaria pueden ser parciales, pero
siempre habrá una prueba general. Los aparatos sanitarios se probarán
independientemente constatando su buen funcionamiento, la buena
conexión a los abastos así como también al desagüe de los mismos.
Después de probar la red general de agua ésta se lavará interiormente
con agua limpia y se descargará totalmente.
El sistema se desinfectará usando cloro o una mezcla de soluciones de
hipoclorito de calcio.
Las tuberías se llenarán lentamente con agua aplicándose agente
desinfectante a 50 partes por millón de cloro activo. Después de por lo
menos 24 horas de haber llenado y mantenida con una presión de 50
psi.
Las tuberías, se comprobará en los extremos de la red el contenido de
cloro residual.
Si el cloro residual acusa menos de 5 partes por millón se evacuará el
agua de las tuberías y se repetirá la operación de desinfección.
Cuando el cloro residual está presente en una proporción mínima de 5
partes por millón la desinfección se dará por satisfactoria y se lavará las
tuberías con agua potable hasta que no queden trazas del agente
químico usado.
Ubicación de la red
Las tuberías de agua deberán estar colocadas lo más lejos posible de las
de desagüe, siendo las distancias libres mínimas (Reglamento Nacional de
Edificaciones).
Unidad de medida

SANITARIAS
Página 15
La unidad de medición es por metro lineal (conjunto completo e instalado),

protegido en el extremo hacia el aparato o salida para evitar daños.
Bases de pago
La cantidad determinada según la unidad de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total por
el costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.
04.02.01.02.02 RED DE DISTRIBUCION TUBERIA DE Ø 1/2" PVC SAP

IDEM 04.02.01.02.01
04.02.01.02.03 RED DE DISTRIBUCION TUBERIA DE 1" PVC-SAP

IDEM 04.02.01.02.01
04.02.01.02.04 RED DE DISTRIBUCION TUBERIA DE Ø 1 1/2" PVC SAP

IDEM 04.02.01.02.01
04.02.01.02.05 RED DE DISTRIBUCION TUBERIA DE Ø 1 1/2" PVC SAP

IDEM 04.02.01.02.01
04.02.01.03 ACCESORIOS DE REDES DE AGUA FRIA
04.02.01.03.01 SUMINISTRO E INST. DE ACCESORIOS PARA INST. DE RED DE AGUA
Descripción
Comprende el suministro y colocación de accesorios y materiales
necesarios para la unión de la red de agua fría, los cuales están descritos
en el análisis de costos unitarios.
Unidad de Medición
La unidad de medida será por global (glb).

SANITARIAS
Página 16
Bases de Pago
El pago se hará por global (glb) según precio unitario del contrato,
04.02.01.04 VALVULAS
04.02.01.04.01 VALVULA DE COMPUERTA DE CONTROL Ø 1”
Descripción
Estas son colocadas en los lugares especificados en las láminas de
instalaciones sanitarias.
Las válvulas de 1” son llaves de control local, como son de los SSHH o
similar y la válvula de 1” son llaves de control del local en general.
Las válvulas de interrupción serán de tipo compuerta de bronce, para unión
roscada y 150 lbs., de presión de trabajo.
En general, las válvulas de interrupción se instalarán en la entrada de todos
los baños, servicios generales; en todos los lugares de acuerdo con los
planos.
Las válvulas de interrupción de entrada a los baños serán instaladas en
cajas de madera empotradas en los muros y entre (2) uniones universales,
las cajas serán de las siguientes dimensiones:
Tubería ø 1”……………….. 1”……………. Caja 30 x 30 cm.
Unidad de Medición
La unidad de medida será por unidad (und).
Bases de Pago
El pago se hará por unidad (und) según precio unitario del contrato,

SANITARIAS
Página 17

04.02.01.04.02 VALVULA DE COMPUERTA DE CONTROL Ø3/4"

IDEM 04.02.01.04.01
04.02.01.04.03 VALVULA DE COMPUERTA DE CONTROL Ø1/2"

IDEM 04.02.01.04.01
04.02.01.05 VARIOS
04.02.01.05.01 CAJA PARA VALVULAS (NICHO DE CERAMICA)

04.02.01.05.02 CAJA DE CONCRETO PARA AGUA
Descripción:
Son espacios abiertos hacia el exterior que dejan visible el interior de la tubería, sirviendo
para inspeccionar y desatorar en caso de obstrucciones en el flujo de desagüe.
Materiales:
Caja prefabricada de concreto c/tapa
Arena fina
Cemento Pórtland tipo 1 (42.5 KG)
Agua
Herramientas manuales
Unidad de medida:
La Unidad de medición es por unidad de cada conjunto completo e instalado (und).
Base de pago:
La cantidad determinada según la unidad de medida, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo,
mano de obra e imprevistos necesarios para completar la partida.

SANITARIAS
Página 18
04.02.02 SISTEMA DE AGUA CALIENTE

04.02.02.01 SALIDAS DE AGUA CALIENTE
04.02.02.01.01 SALIDA DE AGUA CALIENTE – PVC DE 1/2"
ÍDEM PARTIDA 03.01.01.01
04.02.02.02 REDES DE DISTRIBUCION DE AGUA CALIENTE

04.02.02.02.01 TUBERIA CPVC CLASE 10 – 1/2" P/AGUA CALIENTE
DESCRIPCION: Colocación de tuberías de agua caliente, así como las uniones,
accesorios, etc, serán de CPVC (poli cloruro de vinilo clorado) con
rosca que cumplan la Norma NTP-ISO 4422. CALIDAD DE LOS
MATERIALES Todos los insumos y materiales necesarios para la
ejecución de la partida serán suministrados por el contratista, por lo
que es de su responsabilidad la selección de los mismos, de las
fuentes de aprovisionamiento, teniendo en cuenta que los materiales
deben cumplir con todos los requisitos de calidad exigidos en las
especificaciones de los planos y requerimientos establecidos en los
estudios técnicos y ambientales del proyecto; y a la falta de éstas se
aplicara las siguientes en el orden de prevalencia: - Normas del
Reglamento Nacional de Edificaciones. - Normas Técnicas
Nacionales (INDECOPI) - Normas Internacionales oficialmente
aceptadas CURVATURA DE LA LÍNEA DE AGUA En los casos
necesarios que se requiera darle curvatura a la línea de agua, la
máxima desviación permitida en ella, estará de acuerdo a las tablas
de deflexión recomendadas por los fabricantes. NIPLERÍA Los niples
de tubería sólo se permitirán en casos especiales tales como:
empalmes a líneas existentes, a grifos contra incendios, a accesorios

SANITARIAS
Página 19
y a válvulas. También en los cruces con servicios existentes. Para la

preparación de los niples necesariamente se utilizará rebajadoras y/o
tarrajas, no permitiéndose el uso de herramientas de percusión.
TRANSPORTE Y ALMACENAMIENTO: - No almacene tuberías y
accesorios a la intemperie por espacios de tiempo prolongados. El
ataque de los rayos ultravioleta (U.V.) afecta las propiedades del PVC
y CPVC, volviéndolos frágiles y vulnerables al impacto. De ser
necesario utilice cubrimientos que permitan la circulación de aire al
inter
- Las tuberías deben estar debidamente soportadas sobre toda su extensión. La

superficie de apoyo debe estar libre de incrustaciones o elementos
que puedan llegar a rayar o fracturar la tubería. - La altura máxima
permitida en el almacenamiento de tuberías es de 1,5 metros. Por
encima de este valor se debe disponer de un nuevo soporte, con el fin
de evitar deformaciones sobre la tubería INSTALACIÓN DE
TUBERÍAS CPVC PARA REDES DE AGUA CALIENTE Las
presentes Especificaciones Técnicas corresponden al Suministro e
Instalación y Puesta en Servicios de Tuberías y Accesorios de CPVC
"POLICLORURO DE VINILO CLORADO" - Las tuberías de CPVC
están diseñadas para soportar una presión máxima de 100 psi a una
temperatura de 82ºC.Valores por encima de los indicados no
garantizan la durabilidad y el buen funcionamiento de la tubería. - No
use los productos de CPVC para conducir o almacenar aire o gases
comprimidos. El uso inadecuado de estos productos puede causar
fallas en los mismos. - Las uniones con Cementos Solventes para
CPVC alcanzan una mínima resistencia hidrostática a la rotura
(200psi) a las 2 horas de secado, por lo tanto realice las pruebas
hidráulicas mínimo 2 horas después del último pegue. - Las tuberías
de CPVC deben ser probadas hidrostáticamente (agua). No se
recomienda realizar pruebas con aire o gas, ya que esta práctica de
manera indebida puede causar accidentes. - La máxima presión de
pruebas debe ser 1,5 veces la presión de servicio, pero nunca debe

SANITARIAS
Página 20
superar la presión nominal de la tubería. - La resistencia a la presión

hidrostática de la tubería está directamente relacionada con el
espesor de pared, por tal motivo, la indebida manipulación de tuberías
y accesorios tales como golpes, rayones o fisuras afectan dicha
condición. - Antes de realizar uniones soldadas se deben revisar los
extremos de la tubería a unir, con el propósito de detectar golpes o
fisuras. En caso de que esto suceda, se debe proceder a cortar el
tramo dañado antes de realizar la unión con el accesorio. - Cuando
vaya a realizar transiciones entre materiales, tenga en cuenta las
diferencias existentes en las dimensiones de los mismos. Las
medidas de la tubería y los accesorios de CPVC son del tipo CTS
(Copper Tube Size) iguales a tuberías de Cobre, mientras que las de
PVC son del tipo IPS (Iron Pipe Size). - Tenga en cuenta que las
cavidades de los accesorios de PVC y CPVC son cónicas, de acuerdo
al sistema NPT (National Pipe Thread). Las dimensiones del tubo y la
campana del accesorio deben ser tales que cuando se ensamblen
manualmente sin cemento solvente, el tubo entre a la campana del
accesorio, de 1/3 a 2/3 de la profundidad total de la campana. NTC –
4455. - Las tuberías CPVC no deben roscarse, esto disminuye los
espesores de pared reduciendo su resistencia nominal a la presión. El
tipo de unión adecuado es mediante el uso de Limpiador y Soldadura
CPVC GERFOR. - No reutilice accesorios de CPVC, esta práctica no
garantiza un correcto funcionamiento y hermeticidad en el sistema. -
Instalar tuberías y accesorios a la intemperie no es un procedimiento
recomendable, prolongadas exposiciones los rayos ultravioletas (U.V)
disminuyen la vida útil del producto. Aplique pinturas bituminosas
(base asfáltica, en caso de realizar este tipo de instalaciones).
METODO DE MEDICION La forma de medición será en metros
lineales (m) ejecutados cumpliendo con las especificaciones
señaladas y en los análisis de precios unitarios.
PAGO
El pago se hará al respectivo precio unitario del Contrato para toda la obra
ejecutada de acuerdo con la respectiva especificación y aceptada a

SANITARIAS
Página 21
satisfacción de la Supervisión. Este precio incluirá compensación total

por todo el trabajo especificado en esta partida, materiales, mano de
obra, herramientas, equipos, transporte e imprevistos necesarios para
completar el trabajo.
04.02.02.03 VALVULAS Y GRIFOS

04.02.02.03.01 VALVULA DE ESFERICA DE BRONCE 1/2"
ÍDEM PARTIDA 03.01.01.01
04.02.02.04 PRUEBA HIDRAULICA Y DESINFECCION

04.02.02.04.01 PRUEBA HIDROSTATICA PARA TUBERIA CPVC, C-10, 1/2” -1 1/2"
ÍDEM PARTIDA 03.01.08.01.
04.02.02.05 OTROS
04.02.02.05.01 CALENTADOR ELECTRICO 150L, INC. ACCESORIOS Y VALVULAS
DESCRIPCION: Los Calentadores se instalaran en los puntos previstos en los planos. Los
calentadores será con tanque de acero aporcelanado, con termostato exterior
regulable, ánodo de magnesio de doble tamaño, válvula de seguridad y manguitos
electrolíticos del tipo vertical/pared. Marca : Para fines presupuestales se ha
cotizado con la marca “Sole – evolution” dado que es una marca reconocida
calidad en el mercado, podrá ser de similar calidad tanto en eficiencia y
durabilidad. Funcionamiento : Las instalaciones del equipo se harán de acuerdo a
las especificaciones técnicas del equipo y recomendaciones del fabricante.
METODO DE MEDICION La forma de medición será mediante el número de piezas (pza.)
Instaladas cumpliendo con las especificaciones técnicas señaladas y en los
análisis de precios unitarios
PAGO Este precio incluirá compensación total por todo el trabajo especificado en esta
partida, materiales, mano de obra, herramientas, equipos, transporte e imprevistos
necesarios para completar el trabajo.
04.02.02.05.02 CAJA PARA VALVULA (NICHO DE CERAMICA)

SANITARIAS
Página 22
ÍDEM PARTIDA 03.01.08.01.
04.03 INSTALACIONES EN CISTERNA Y TANQUE ELEVADO
04.03.01 TUBERIAS
04.03.01.01 TUBERIA DE FIERRO GALVANIZADO 1"
04.03.01.02 TUBERIA DE FIERRO GALVANIZADO 1 1/4"
04.03.01.03 TUBERIA DE FIERRO GALVANIZADO 1 1/2"
Descripción
Corresponde al suministro e instalación de las tuberías de fierro galvanizado de 1”, 1 ¼”, 1
½” en la cisterna y tanque elevado, las dimensiones y ubicación de las tuberías lo
encontramos en los planos de la especialidad de Sanitarias.
Método de Medición
Metro lineal (ml).
Forma de Pago
El pago se hará por Metro lineal (ml) y precio unitario definido en el presupuesto, el cual
deberá contar con la aprobación de la Supervisión.
04.03.01.04 TUBERIA PVC SAL 2"
Descripción
La red de desagüe estará de acuerdo con el trazo, alineamiento, pendientes, distancias o
indicaciones anotadas en el plano. La tubería a emplearse en la red interior será de PVC,
del tipo pesado de ø2, ø3, ø4” y se colocarán en los lugares indicados en el plano de
Instalaciones Sanitarias. Los tubos que se encuentren defectuosos en obra, serán
rechazados.
Transporte, manipuleo y almacenaje.

a) Carga y transporte.
Es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo del tubo,
evitando en lo posible el balanceo y golpes con barandas u otros, el mal trato al material
trae como consecuencia problemas en la instalación y fallas en las pruebas, lo cual
ocasiona pérdidas de tiempo y gastos adicionales.

SANITARIAS
Página 23
Si se utilizará ataduras para evitar el desplazamiento de los tubos al transportarlos o

almacenarlos, el material usado para las ataduras no deberá producir indentaciones,
raspaduras o aplastamiento de los tubos.
Los tubos deberán ser colocados siempre horizontalmente, tratando de no dañar las
campanas; pudiéndose para efectos de economía introducir los tubos uno dentro de otros,
cuando los diámetros lo permitan.
Es recomendable que el nivel de apilamiento de los tubos no exceda de 1,50 m o como
máximo los 2 m de altura de apilado con la finalidad de proteger contra el aplastamiento
los tubos de las camas posteriores.
En caso sea necesario transportar tubería de PVC de distinta clase, deberán cargarse
primero los tubos de paredes más gruesas.
b) Recepción en almacén de obra.

Al recibir la tubería PVC, será conveniente seguir las siguientes recomendaciones:
− Inspeccionar cada embarque de tubería que se recepcione, asegurándose que el
material llegó sin pérdidas ni daños.
− Si el acondicionamiento de la carga muestra roturas o evidencias de tratamientos rudos,

inspeccionar cada tubo a fin de detectar cualquier daño.
− Verifique las cantidades totales de cada artículo contra la guía de despacho (tubos,
anillos de caucho, accesorios, lubricante, pegamento, etc.).
− Cada artículo extraviado o dañado deberá ser anotado en las guías de despacho.
− Notifique al transportista inmediatamente y haga el reclamo de acuerdo a las

instrucciones del caso.
− Separe cualquier material dañado. No lo use, el fabricante informará del procedimiento a

seguir para la devolución y reposición si fuere el caso.
− Tome siempre en cuenta que el material que se recibe puede ser enviado como tubos
sueltos, en paquete o acondicionados de otra manera.
c) Manipuleo y descarga.
El bajo peso de los tubos PVC permitirá que la descarga se haga en forma manual,
pero es necesario evitar:
− La descarga violenta y los choques o impactos con objetos duros y cortantes.
Mientras se está descargando un tubo, los demás tubos en el camión deberán

sujetarse de manera de impedir desplazamientos.

SANITARIAS
Página 24
− Se deberá evitar en todo momento el arrastre de los mismos para impedir posibles
daños por abrasión.
− También debe prevenirse la posibilidad de que los tubos caigan o vayan a apoyarse
en sus extremos o contra objetos duros, lo cual podría originar daños o
deformaciones permanentes.
d) Almacenamiento.
La tubería deberá ser almacenada lo más cerca posible del punto de utilización. El
área destinada para el almacenamiento deberá ser plana y bien nivelado para evitar
deformaciones permanentes en los tubos.
La tubería de PVC deberá almacenarse de tal manera que la longitud del tubo esté
soportada a un nivel con la campana de la unión totalmente libre. Si para la primera
hilera de tubería no puede suministrarse una plancha total, pueden usarse bloques de
madera de no menos de 100 mm de ancho y espaciados a un máximo de 1,50 m. De
no contarse aún con los bloques de madera, se puede hacer uno de ancho mayor a 5
cm del largo de las campanas y de 3 cm de profundidad para evitar que éstas queden
en contacto con el suelo.
Los tubos deberán ser almacenados siempre protegidos del sol, para lo cual se
recomienda un almacén techado y no utilizar lonas, permitiendo una ventilación
adecuada en la parte superior de la pila.
El almacenamiento de larga duración a un costado de la zanja no es aconsejable, los

tubos deberán ser traídos desde el lugar de almacenamiento al sitio de utilización en
forma progresiva a medida que se les necesite.
La altura de apilamiento no deberá exceder a 1,50 m.
Los pegamentos deberán ser almacenados bajo techo, de igual manera los
accesorios o piezas especiales de PVC.
Los anillos de caucho no deberán almacenarse al aire libre, debiéndose proteger de

los rayos solares.
Los tubos deben apilarse en forma horizontal, sobre maderas de 10 cm de ancho

aproximadamente, distanciados como máximo 1,50 m de manera tal que las
campanas de los mismos queden alternadas y sobresalientes, libres de toda presión
exterior.
Cuando la situación lo merezca es factible preparar los tubos a transportar en

"atados", esta situación permite aprovechar aún más la altura de las barandas de los
vehículos, toda vez que el "atado" se comporta como un gran tubo con mayor
resistencia al aplastamiento, sobre todo aquellos que se ubiquen en la parte inferior.
Cada atado se preparará con amarres de cáñamo, cordel u otro material resistente,
rodeando los tubos previamente con algún elemento protector (papel, lona, etc.).

SANITARIAS
Página 25
En todos los casos no deberá cargarse otro tipo de material sobre los tubos.
INSTALACION
La tubería deberá ser instalada teniendo en cuenta el sentido del flujo del desagüe,
debiendo ser siempre la campana opuesta al sentido de circulación del flujo.
Después de cada jornada de trabajo de entubado, de acuerdo al clima es necesario

proteger la tubería de los rayos del sol y golpes o desmoronamiento de taludes de la
zanja, debiendo cuidar esto con una sobrecama de arena gruesa o material
seleccionado, dejando libres sólo las uniones de la tubería.
Para instalación de tuberías de PVC unión rígida deberá tenerse en cuenta las
siguientes recomendaciones.
 Antes de iniciar el entubamiento se debe trabajar cuidadosamente la espiga y

campanas de los tubos a empalmar formando un chaflán externo a la espiga y un
chaflán interno a la campana.
 Limpiar cuidadosamente y desengrasar ambas superficies de contacto.
 Limar en sentido circular cuidadosamente las superficies de contacto la espiga como
el interior de la campana donde se ensamblará.
 Aplicar el adhesivo tanto en la espiga como en el interior de la campana, con la ayuda
de una brocha, sin exceso y en el sentido longitudinal.
 Efectuar el empalme introduciendo la espiga en la campana sin movimiento de
torsión.
 Una vez ejecutado el pegado, eliminar el adhesivo sobrante.
 Inmovilizar la tubería por dos horas.
Durante la instalación tenga en cuenta las siguientes recomendaciones:
 No haga la unión si la espiga o la campana están húmedas, evite trabajar bajo lluvia.
 El recipiente de pegamento debe mantenerse cerrado mientras no se le está
empleando.
 Al terminar la operación de pegado, limpie la brocha con acetona.
La unidad de medida será por metro lineal (m).
Bases de Pago
El pago se hará por metro lineal (m) según precio unitario del contrato, entendiéndose que
dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo

SANITARIAS
Página 26
las leyes sociales, materiales y cualquier actividad o suministro necesario para la

ejecución del trabajo.
04.03.02 ACCESORIOS
04.03.02.01 CODO DE FIERRO GALVANIZADO 1" X 90°
04.03.02.02 CODO DE FIERRO GALVANIZADO 1 1/4" X 90°
04.03.02.03 CODO DE FIERRO GALVANIZADO 1 1/2" X 90°
04.03.02.04 TEE DE FIERRO GALVANIZADO DE 1 1/2"
04.03.02.05 REDUCCION DE FIERRO GALVANIZADO DE 1 1/4" A 1"
04.03.02.06 REDUCCION DE FIERRO GALVANIZADO DE 1 1/2" A 1"
04.03.02.07 TRANSICION DE FIERRO GALVANIZADO DE 1 1/2"
04.03.02.08 TEE PVC-SAL Ø 2"
04.03.02.09 CODO PVC-SAL Ø 2" X 90°
Descripción
Comprende el suministro y colocación de accesorios (codos, tee, reducciones,
transiciones) y materiales de fierro galvanizado y pvc necesarios para cisterna y tanque
elevado.
La unidad de medida será por unidad (und)
Bases de Pago
El pago se hará por unidad (und) según precio unitario del contrato, entendiéndose que
04.03.03 VALVULAS
04.03.03.01 VALVULA ESFERICA DE BRONCE 1"
Descripción

SANITARIAS
Página 27
En válvulas especiales de control, adicionalmente a los aditamentos propios de

la válvula de control, son requeridos otros componentes que al ser
representativos toman la denominación de Instalación Hidráulica para válvulas.
Estos componentes pueden ser tratados en partidas independientes de acuerdo
al diseño.
Las válvulas son fabricadas de diferente material (Fierro fundido laminar,
dúctil, acero inoxidable, de bronce, etc.) y pueden ser para diferentes
presiones de trabajo según la Línea ó Red de Tubería donde se instalarán.
Asimismo, presentan varios tipos de unión, como es el caso de uniones con
extremos tipo Campana (Enchufe o embone), Bridado, Unión Roscada.
En cuanto al Sistema de funcionamiento, las válvulas presentan diferentes
sistemas. Estas pueden ser de Control manual directo, Control Automático
mediante un sistema con piloto, control motorizado, con Actuadores y Control
Scada, etc.
Unidad de Medida
Unidad de medida (und)
04.03.03.02 VALVULA ESFERICA DE BRONCE 1 1/4"

IDEM 04.03.03.01
04.03.03.03 VALVULA ESFERICA DE BRONCE 1 1/2"

IDEM 04.03.03.01
04.03.03.04 VALVULA CHECK DE BRONCE DE 3/4"
04.03.03.05 VALVULA CHECK DE BRONCE DE 1"
04.03.03.06 VALVULA CHECK DE BRONCE DE 1 1/4"
04.03.03.07 VALVULA CHECK DE BRONCE DE 1 1/2"

DESCRIPCIÓN

SANITARIAS
Página 28
Corresponde a las Válvulas de cierre lento las cuales serán de material bronce clase 125,
CWP 200 psi (1380 kPa), cuerpo de bronce y tapa con perno ASTM A 126, disco de
bronce, bisagra horizontal, y conexiones de extremo roscadas o ranuradas.
En general, las válvulas de check de bronce de 1”, 1 ¼” y 1 ½”, se instalarán en los

lugares indicados de acuerdo con los planos.
Las válvulas serán instaladas entre dos (02) uniones universales al interior de cajas nicho,
revestida y tapa metálica con seguro. Los nichos quedarán al ras del muro, cuyas
dimensiones se indican en los planos del proyecto.
Toda válvula que tenga que instalarse en el piso, será alojada en caja de albañilería,
concreto o concreto prefabricado con marco y tapa de concreto, debiendo ser
acondicionada con el mismo material que el piso cuando éste es loseta o similar.

La presente especificación técnica tiene por objeto definir las condiciones para el diseño,
fabricación, pruebas y entrega del suministro de las llaves de paso, válvulas y accesorios.
Las llaves de paso, válvulas y accesorios deben ser diseñadas, construidas y probadas,
con las prescripciones de las últimas normas aplicables de las siguientes organizaciones.

NTP Normas Técnicas Peruanas
Toda modificación a lo especificado en estas Normas deberá manifestarse claramente

indicando la diferencia entre lo establecido y lo que se propone. Esta modificación en
ningún caso será de un nivel técnico inferior a las especificaciones de las Normas
indicadas y se hará en coordinación con la supervisión de turno.
La unidad de medición es por unidad de cada llave de paso o válvula (conjunto completo
e instalado).
Condición de Pago
La cantidad determinada según la unidad de medición, será pagada al precio unitario del
04.03.03.08 VALVULA FLOTADORA DE 3/4"

SANITARIAS
Página 29
04.03.03.09 VALVULA FLOTADORA DE 1"

04.03.03.10 VALVULA FLOTADORA DE 1 1/4"
DESCRIPCIÓN
La presente partida consiste en el suministro e instalación, que contempla el diseño,

fabricación, pruebas, entrega de los accesorios necesarios para las válvulas flotadoras de
¾”, 1”, 1 ½” tal como se indica en los planos.
MÉTODO DE CONSTRUCCIÓN
Las llaves de paso serán con inserto metálico para una presión de trabajo de
150Lbs/pulg2 o 250. No es necesario colocar uniones universales para su instalación o
nichos, éstas irán empotradas en la pared.
La válvula flotadora será del tipo con boya de bronce o similar y eje de accionamiento.
Para una presión de trabajo de 125 PSI.

La presente especificación técnica tiene por objeto definir las condiciones para el diseño,
fabricación, pruebas y entrega del suministro de las llaves de paso, válvulas y accesorios.
Las llaves de paso, válvulas y accesorios deben ser diseñadas, construidas y probadas,
con las prescripciones de las últimas normas aplicables de las siguientes organizaciones.

Toda modificación a lo especificado en estas Normas deberá manifestarse claramente

indicando la diferencia entre lo establecido y lo que se propone. Esta modificación en
ningún caso será de un nivel técnico inferior a las especificaciones de las Normas
indicadas y se hará en coordinación con la supervisión de turno.
MÉTODO DE MEDICIÓN
La unidad de medición es por unidad de cada llave de paso o válvula (conjunto completo
e instalado).
CONDICIÓN DE PAGO

SANITARIAS
Página 30
La cantidad determinada según la unidad de medición, será pagada al precio unitario del
04.03.03.11 CANASTILLA DE BRONCE DE 1 1/4"
Descripción
Comprende el suministro y colocación de canastilla de bronce de 1 ¼”.
Bases de Pago
04.03.04 INSTALACIONES ESPECIALES
04.03.04.01 ELECTROBOMBA POT = 1 HP
04.03.04.02 EQUIPO DE CONTROL AUTOMATICO DE NIVEL DE AGUA
Descripción
Comprende el suministro y colocación de la Electrobomba de 1.0 HP INC y el equipo de
control automático de nivel de agua que están instaladas en el cuarto de bombas.
Bases de Pago

SANITARIAS
Página 31
04.03.05 VARIOS
04.03.05.01 BRIDA ROMPE AGUA DE 3/4"
04.03.05.02 BRIDA ROMPE AGUA DE 1"
04.03.05.03 BRIDA ROMPE AGUA DE 1 1/2"
04.03.05.04 BRIDA ROMPE AGUA DE 2"
Descripción
Comprende el suministro y colocación de las bridas de ¾”, 1”, 1 ½” y 2”.
Bases de Pago
04.03.05.05 ABRAZAADERA DE F° G° Ø 3/4" INC. ACCESORIOS

04.03.05.06 ABRAZAADERA DE F° G° Ø 1/2" INC. ACCESORIOS
04.03.05.07 ABRAZAADERA DE F° G° Ø 2" INC. ACCESORIOS
Descripción
Comprende el suministro y colocación de las abrazaderas de fierro galvanizado de ¾”, 1
½” y 2” incluyendo los accesorios necesarios para su instalación.
Bases de Pago

SANITARIAS
Página 32
04.03.05.08 CAJA DE CONCRETO (REBOSE DE CISTERNA - SEGUN DISEÑO)
Descripción
Comprende el suministro y colocación de la caja de concreto del rebose de la cisterna, el
diseño, dimensiones y ubicación lo encontramos en el plano de instalaciones sanitarias
(Cisterna y Tanque elevado).
Bases de Pago
04.04 SISTEMA DE DESAGUE Y VENTILACIÓN

04.04.01 SALIDAS DE DESAGUE Y VENTILACION
04.04.01.01 SALIDA DE DESAGUE EN PVC Ø4"
04.04.01.04 SALIDA DE VENTILACIÓN DE PVC Ø2"
Descripción
La red de desagüe estará de acuerdo con el trazo, alineamiento, pendientes,
distancias o indicaciones anotadas en el plano. La tubería a emplearse en la red
interior será de PVC, del tipo pesado de ø2, ø4” y se colocarán en los lugares
indicados en el plano de Instalaciones Sanitarias. Los tubos que se encuentren
defectuosos en obra, serán rechazados.
e) Carga y transporte.
Es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo
del tubo, evitando en lo posible el balanceo y golpes con barandas u otros, el mal
trato al material trae como consecuencia problemas en la instalación y fallas en las
pruebas, lo cual ocasiona pérdidas de tiempo y gastos adicionales.

SANITARIAS
Página 33
Si se utilizará ataduras para evitar el desplazamiento de los tubos al transportarlos

o almacenarlos, el material usado para las ataduras no deberá producir
indentaciones, raspaduras o aplastamiento de los tubos.
Los tubos deberán ser colocados siempre horizontalmente, tratando de no dañar

las campanas; pudiéndose para efectos de economía introducir los tubos uno
dentro de otros, cuando los diámetros lo permitan.
Es recomendable que el nivel de apilamiento de los tubos no exceda de 1,50 m o

como máximo los 2 m de altura de apilado con la finalidad de proteger contra el
aplastamiento los tubos de las camas posteriores.
En caso sea necesario transportar tubería de PVC de distinta clase, deberán

cargarse primero los tubos de paredes más gruesas.
f) Recepción en almacén de obra.

− Inspeccionar cada embarque de tubería que se recepcione, asegurándose que

el material llegó sin pérdidas ni daños.
− Si el acondicionamiento de la carga muestra roturas o evidencias de

tratamientos rudos, inspeccionar cada tubo a fin de detectar cualquier daño.
− Verifique las cantidades totales de cada artículo contra la guía de despacho

(tubos, anillos de caucho, accesorios, lubricante, pegamento, etc.).
− Cada artículo extraviado o dañado deberá ser anotado en las guías de

despacho.

− Separe cualquier material dañado. No lo use, el fabricante informará del

procedimiento a seguir para la devolución y reposición si fuere el caso.

SANITARIAS
Página 34
− Tome siempre en cuenta que el material que se recibe puede ser enviado como
tubos sueltos, en paquete o acondicionados de otra manera.
g) Manipuleo y descarga.
El bajo peso de los tubos PVC permitirá que la descarga se haga en forma
manual, pero es necesario evitar:
La descarga violenta y los choques o impactos con objetos duros y cortantes.
Mientras se está descargando un tubo, los demás tubos en el camión

deberán sujetarse de manera de impedir desplazamientos.
Se deberá evitar en todo momento el arrastre de los mismos para impedir

posibles daños por abrasión.
También debe prevenirse la posibilidad de que los tubos caigan o vayan a

apoyarse en sus extremos o contra objetos duros, lo cual podría originar
daños o deformaciones permanentes.
h) Almacenamiento.
La tubería deberá ser almacenada lo más cerca posible del punto de
utilización. El área destinada para el almacenamiento deberá ser plana y bien
nivelado para evitar deformaciones permanentes en los tubos.
La tubería de PVC deberá almacenarse de tal manera que la longitud del tubo
esté soportada a un nivel con la campana de la unión totalmente libre. Si para
la primera hilera de tubería no puede suministrarse una plancha total, pueden
usarse bloques de madera de no menos de 100 mm de ancho y espaciados a
un máximo de 1,50 m. De no contarse aún con los bloques de madera, se
puede hacer uno de ancho mayor a 5 cm del largo de las campanas y de 3
cm de profundidad para evitar que éstas queden en contacto con el suelo.
Los tubos deberán ser almacenados siempre protegidos del sol, para lo cual
se recomienda un almacén techado y no utilizar lonas, permitiendo una

SANITARIAS
Página 35
ventilación adecuada en la parte superior de la pila. El almacenamiento de

larga duración a un costado de la zanja no es aconsejable, los tubos deberán
ser traídos desde el lugar de almacenamiento al sitio de utilización en forma
progresiva a medida que se les necesite.
La altura de apilamiento no deberá exceder a 1,50 m. Los pegamentos

deberán ser almacenados bajo techo, de igual manera los accesorios o
piezas especiales de PVC.
Los anillos de caucho no deberán almacenarse al aire libre, debiéndose

proteger de los rayos solares.
Los tubos deben apilarse en forma horizontal, sobre maderas de 10 cm de

ancho aproximadamente, distanciados como máximo 1,50 m de manera tal
que las campanas de los mismos queden alternadas y sobresalientes, libres
de toda presión exterior.

"atados", esta situación permite aprovechar aún más la altura de las barandas
de los vehículos, toda vez que el "atado" se comporta como un gran tubo con
mayor resistencia al aplastamiento, sobre todo aquellos que se ubiquen en la
parte inferior.
Cada atado se preparará con amarres de cáñamo, cordel u otro material

resistente, rodeando los tubos previamente con algún elemento protector
(papel, lona, etc.).
INSTALACION
La tubería deberá ser instalada teniendo en cuenta el sentido del flujo del
desagüe, debiendo ser siempre la campana opuesta al sentido de
circulación del flujo.
Después de cada jornada de trabajo de entubado, de acuerdo al clima es

necesario proteger la tubería de los rayos del sol y golpes o
desmoronamiento de taludes de la zanja, debiendo cuidar esto con una

SANITARIAS
Página 36
sobrecama de arena gruesa o material seleccionado, dejando libres sólo

las uniones de la tubería.
Para instalación de tuberías de PVC unión rígida deberá tenerse en cuenta

las siguientes recomendaciones.
 Antes de iniciar el entubamiento se debe trabajar cuidadosamente la espiga

y campanas de los tubos a empalmar formando un chaflán externo a la
espiga y un chaflán interno a la campana.
 Limar en sentido circular cuidadosamente las superficies de contacto la
espiga como el interior de la campana donde se ensamblará.
 Aplicar el adhesivo tanto en la espiga como en el interior de la campana,
con la ayuda de una brocha, sin exceso y en el sentido longitudinal.
 Efectuar el empalme introduciendo la espiga en la campana sin movimiento
de torsión.
 No haga la unión si la espiga o la campana están húmedas, evite trabajar

bajo lluvia.
 El recipiente de pegamento debe mantenerse cerrado mientras no se le
está empleando.
Unidad de medida
La unidad de medida es por metro(M).
Base de Pago
La cantidad determinada según la unidad de medida, será pagada al precio

unitario del contrato y dicho pago constituirá compensación total por el costo de
material, equipo, mano de obra e imprevistos necesarios para completar la
partida.

SANITARIAS
Página 37
04.04.02 REDES DE DERIVACION
04.04.02.01 SUMINISTRO E INSTALACION DE TUBERIA DE PVC ISO 4435 DN 110 MM (4")

INC/ANILLO
04.04.02.02 SUMINISTRO E INSTALACION DE TUBERIA DE PVC ISO 4435 DN 160 MM (6")

INC/ANILLO
04.04.02.03 TUBERIA DE PVC SAL Ø 4" DESAGÜE
Descripción
La red de desagüe estará de acuerdo con el trazo, alineamiento, pendientes,
distancias o indicaciones anotadas en el plano. La tubería a emplearse en la red
interior será de PVC, del tipo pesado de ø2, ø3, ø4” y se colocarán en los lugares
indicados en el plano de Instalaciones Sanitarias. Los tubos que se encuentren
defectuosos en obra, serán rechazados.
Transporte, manipuleo y almacenaje.

i) Carga y transporte.
Es conveniente efectuar el transporte en vehículos cuya plataforma sea del largo
del tubo, evitando en lo posible el balanceo y golpes con barandas u otros, el mal
trato al material trae como consecuencia problemas en la instalación y fallas en las
pruebas, lo cual ocasiona pérdidas de tiempo y gastos adicionales.
Si se utilizará ataduras para evitar el desplazamiento de los tubos al transportarlos
o almacenarlos, el material usado para las ataduras no deberá producir
indentaciones, raspaduras o aplastamiento de los tubos.
Los tubos deberán ser colocados siempre horizontalmente, tratando de no dañar
las campanas; pudiéndose para efectos de economía introducir los tubos uno
dentro de otros, cuando los diámetros lo permitan.

SANITARIAS
Página 38
Es recomendable que el nivel de apilamiento de los tubos no exceda de 1,50 m o

como máximo los 2 m de altura de apilado con la finalidad de proteger contra el
aplastamiento los tubos de las camas posteriores.
En caso sea necesario transportar tubería de PVC de distinta clase, deberán
cargarse primero los tubos de paredes más gruesas.
j) Recepción en almacén de obra.
− Inspeccionar cada embarque de tubería que se recepcione, asegurándose que el
material llegó sin pérdidas ni daños.
− Si el acondicionamiento de la carga muestra roturas o evidencias de tratamientos
rudos, inspeccionar cada tubo a fin de detectar cualquier daño.
− Verifique las cantidades totales de cada artículo contra la guía de despacho
(tubos, anillos de caucho, accesorios, lubricante, pegamento, etc.).
− Cada artículo extraviado o dañado deberá ser anotado en las guías de
despacho.
− Separe cualquier material dañado. No lo use, el fabricante informará del
procedimiento a seguir para la devolución y reposición si fuere el caso.
− Tome siempre en cuenta que el material que se recibe puede ser enviado como
tubos sueltos, en paquete o acondicionados de otra manera.
k) Manipuleo y descarga.
El bajo peso de los tubos PVC permitirá que la descarga se haga en forma
manual, pero es necesario evitar:
− La descarga violenta y los choques o impactos con objetos duros y
cortantes.
Mientras se está descargando un tubo, los demás tubos en el camión deberán
sujetarse de manera de impedir desplazamientos.
− Se deberá evitar en todo momento el arrastre de los mismos para impedir
posibles daños por abrasión.
− También debe prevenirse la posibilidad de que los tubos caigan o vayan a
apoyarse en sus extremos o contra objetos duros, lo cual podría originar
daños o deformaciones permanentes.

SANITARIAS
Página 39
l) Almacenamiento.
La tubería deberá ser almacenada lo más cerca posible del punto de
utilización. El área destinada para el almacenamiento deberá ser plana y bien
nivelado para evitar deformaciones permanentes en los tubos.
La tubería de PVC deberá almacenarse de tal manera que la longitud del tubo
esté soportada a un nivel con la campana de la unión totalmente libre. Si para
la primera hilera de tubería no puede suministrarse una plancha total, pueden
usarse bloques de madera de no menos de 100 mm de ancho y espaciados a
un máximo de 1,50 m. De no contarse aún con los bloques de madera, se
puede hacer uno de ancho mayor a 5 cm del largo de las campanas y de 3 cm
de profundidad para evitar que éstas queden en contacto con el suelo.
Los tubos deberán ser almacenados siempre protegidos del sol, para lo cual
se recomienda un almacén techado y no utilizar lonas, permitiendo una
ventilación adecuada en la parte superior de la pila.
El almacenamiento de larga duración a un costado de la zanja no es
aconsejable, los tubos deberán ser traídos desde el lugar de almacenamiento
al sitio de utilización en forma progresiva a medida que se les necesite.
La altura de apilamiento no deberá exceder a 1,50 m.
Los pegamentos deberán ser almacenados bajo techo, de igual manera los
accesorios o piezas especiales de PVC.
Los anillos de caucho no deberán almacenarse al aire libre, debiéndose
proteger de los rayos solares.
Los tubos deben apilarse en forma horizontal, sobre maderas de 10 cm de
ancho aproximadamente, distanciados como máximo 1,50 m de manera tal
que las campanas de los mismos queden alternadas y sobresalientes, libres
de toda presión exterior.

"atados", esta situación permite aprovechar aún más la altura de las barandas
de los vehículos, toda vez que el "atado" se comporta como un gran tubo con
mayor resistencia al aplastamiento, sobre todo aquellos que se ubiquen en la
parte inferior.

SANITARIAS
Página 40
Cada atado se preparará con amarres de cáñamo, cordel u otro material

resistente, rodeando los tubos previamente con algún elemento protector
(papel, lona, etc.).
INSTALACION
La tubería deberá ser instalada teniendo en cuenta el sentido del flujo del
desagüe, debiendo ser siempre la campana opuesta al sentido de circulación
del flujo.
Después de cada jornada de trabajo de entubado, de acuerdo al clima es
necesario proteger la tubería de los rayos del sol y golpes o desmoronamiento
de taludes de la zanja, debiendo cuidar esto con una sobrecama de arena
gruesa o material seleccionado, dejando libres sólo las uniones de la tubería.
Para instalación de tuberías de PVC unión rígida deberá tenerse en cuenta las
siguientes recomendaciones.
 Antes de iniciar el entubamiento se debe trabajar cuidadosamente la espiga y
campanas de los tubos a empalmar formando un chaflán externo a la espiga y
un chaflán interno a la campana.
 Limar en sentido circular cuidadosamente las superficies de contacto la espiga
como el interior de la campana donde se ensamblará.
 Aplicar el adhesivo tanto en la espiga como en el interior de la campana, con
la ayuda de una brocha, sin exceso y en el sentido longitudinal.
 Efectuar el empalme introduciendo la espiga en la campana sin movimiento de
torsión.
 No haga la unión si la espiga o la campana están húmedas, evite trabajar bajo
lluvia.

SANITARIAS
Página 41
 El recipiente de pegamento debe mantenerse cerrado mientras no se le está

empleando.
Unidad de Medición
La unidad de medida será por metro lineal (m).
Bases de Pago
El pago se hará por metro lineal (m) según precio unitario del contrato,
entendiéndose que dicho precio y pago constituirá compensación total por toda la
mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o
suministro necesario para la ejecución del trabajo.

IDEM 04.04.02.03

IDEM 04.04.02.03
04.04.02.06 TUBERIA DE PVC SAL Ø2" VENTILACION

IDEM 04.04.02.03
04.04.03 ACCESORIOS DE REDES DE DESAGUE

04.04.03.01 SUMINISTRO E INST. DE ACCESORIOS PARA INSTALACION DE RED DE
DESAGUE
Descripción
Comprende el suministro e instalación de accesorios para la instalación de red

de desagüe.
Unidad de medida
La unidad de medida es por global (GLB).
Base de Pago

SANITARIAS
Página 42

unitario del contrato y dicho pago constituirá compensación total por el costo de
partida.
04.04.04 CAMARAS DE INSPECCION

04.04.04.01 CAJA DE REGISTRO DE DESAGUE DE 12" X 24" PREFRABRICADA
04.04.04.02 CAJA DE REGISTRO DE DESAGUE DE 18" X 24" PREFRABRICADA
04.04.04.03 CAJA PARA TRAMPA DE GRASA 0.80 X 0.60 PREFRABRICADA
Descripción:
Son espacios abiertos hacia el exterior que dejan visible el interior de la tubería,
sirviendo para inspeccionar y desatorar en caso de obstrucciones en el flujo de
desagüe.
Materiales:
Caja prefabricada de concreto c/tapa
Arena fina
Cemento Pórtland tipo 1 (42.5 KG)
Agua
Herramientas manuales
Unidad de medida:
La Unidad de medición es por UNIDAD de cada conjunto completo e instalado

(Und.)
Base de pago:

SANITARIAS
Página 43

unitario del contrato, y dicho pago constituirá compensación total por el costo de
partida.
04.04.05 ADITAMIENTOS VARIOS
04.04.05.01 REGISTROS DE BRONCE 4"

Descripción
Las presentes especificaciones técnicas tienen por objeto definir las condiciones
para el suministro e instalación, que contempla el diseño, fabricación, pruebas,
entrega de los registros roscados de diámetro indicado en los planos.
Los registros para interiores serán de bronce cromado con tapas roscadas para la
remoción con destornillador. Para exteriores se consideran los que tienen cabeza
cuadrada o hexagonal para ser accionada con llaves, éstas se colocan en las
tuberías que indican los planos, en ambos casos se debe engrasar bien la rosca
antes de su instalación.
Esta partida consiste en el suministro e instalación de un conjunto de accesorios
que conforman la instalación del registro. La actividad de instalación se refiere a la
instalación completa incluyendo soporte y elementos de fijación que requiera para
cada caso.

SANITARIAS
Página 44
Serán de bronce, fundición antiporosa, cadmiado acabado labrado a máquina, tipo

pesado, conformado por cuerpo y tapa; el cuerpo llevará un reborde de 5mm en la
parte superior que servirá para reforzar el maquinado de la rosca interior, la tapa
tendrá rosca en el borde exterior, de tal forma que permita el enrazado del plano
superior de la tapa con el borde superior del cuerpo y ambos con el nivel de piso
terminado.
El registro roscado está constituido adicionalmente por el conjunto de tubos y
accesorios (tees, codos, etc.) que se instalan desde el registro hasta el colector
general ó montante según sea el caso.
La presente especificación técnica tiene por objeto definir las condiciones para el
diseño, fabricación, pruebas y entrega del suministro de los registros y accesorios.
Los registros y accesorios deben ser diseñados, construidos y probados, con las
prescripciones de las últimas normas aplicables de las siguientes organizaciones.
claramente indicando la diferencia entre lo establecido y lo que se propone. Esta
modificación en ningún caso será de un nivel técnico inferior a las especificaciones
de las Normas indicadas y se hará en coordinación con la supervisión de turno.

La información a ser entregada por el Postor serán tres (03) copias, para ser
sometida a evaluación:
 Hojas Técnicas, Incluyendo tabla de datos técnicos, debidamente llenada.
 Catálogos
Unidad de medición
La unidad de medición es por pieza de suministro e instalación de cada registro
roscado (conjunto completo e instalado).

SANITARIAS
Página 45
Bases de pago
La cantidad determinada según la unidad de medición, será pagada al precio
material, mano de obra e imprevistos necesarios para completar la partida.

Descripción
Las presentes especificaciones técnicas tienen por objeto definir las condiciones
para el suministro e instalación, que contempla el diseño, fabricación, pruebas,
entrega de los registros roscados de diámetro indicado en los planos.
Los registros para interiores serán de bronce cromado con tapas roscadas para la
remoción con destornillador. Para exteriores se consideran los que tienen cabeza
cuadrada o hexagonal para ser accionada con llaves, éstas se colocan en las
tuberías que indican los planos, en ambos casos se debe engrasar bien la rosca
antes de su instalación.
Esta partida consiste en el suministro e instalación de un conjunto de accesorios
que conforman la instalación del registro. La actividad de instalación se refiere a la
instalación completa incluyendo soporte y elementos de fijación que requiera para
cada caso.
Serán de bronce, fundición antiporosa, cadmiado acabado labrado a máquina, tipo
pesado, conformado por cuerpo y tapa; el cuerpo llevará un reborde de 5mm en la
parte superior que servirá para reforzar el maquinado de la rosca interior, la tapa
tendrá rosca en el borde exterior, de tal forma que permita el enrazado del plano
superior de la tapa con el borde superior del cuerpo y ambos con el nivel de piso
terminado.
El registro roscado está constituido adicionalmente por el conjunto de tubos y
accesorios (tees, codos, etc.) que se instalan desde el registro hasta el colector
general ó montante según sea el caso.

SANITARIAS
Página 46
La presente especificación técnica tiene por objeto definir las condiciones para el
diseño, fabricación, pruebas y entrega del suministro de los registros y accesorios.
Los registros y accesorios deben ser diseñados, construidos y probados, con las
prescripciones de las últimas normas aplicables de las siguientes organizaciones.


claramente indicando la diferencia entre lo establecido y lo que se propone. Esta
modificación en ningún caso será de un nivel técnico inferior a las especificaciones
de las Normas indicadas y se hará en coordinación con la supervisión de turno.

La información a ser entregada por el Postor serán tres (03) copias, para ser
sometida a evaluación:
 Hojas Técnicas, Incluyendo tabla de datos técnicos, debidamente llenada.
 Catálogos
Unidad de medición
La unidad de medición es por pieza de suministro e instalación de cada registro
roscado (conjunto completo e instalado).
Bases de pago
La cantidad determinada según la unidad de medición, será pagada al precio
material, mano de obra e imprevistos necesarios para completar la partida.

IDEM 04.04.05.01

SANITARIAS
Página 47
04.04.05.04 SUMIDERO DE BRONCE 2"

IDEM 04.04.05.01
04.04.05.05 TRAMPA DE PVC SAL PARA DESAGUE DE 2"

Descripción:
Las trampas para desagüe serán del mismo material o su equivalente de

diseño, apropiado tal que no permita la entrada de la tubería.
Unidad de Medida
La Unidad de medición es por unidad de cada conjunto completo e

instalado (Und.)
Base de pago
El pago se efectuara, previa autorización del supervisor, por unidad instalada.

La partida contempla todo los costos de mano de obra, materiales,
herramientas, y demás insumos necesarios para la ejecución de la partida.
04.04.05.06 SOMBRERO DE VENTILACION DE 2"

Descripción:
Los sombreros de ventilación serán del mismo material o su equivalente las

salidas de ventilación, de diseño apropiado tal que no permita la entrada
casual de materias extrañas y deberá dejar como mínimo un área libre
igual al del tubo respectivo. Se pegara a la tubería.
Materiales:
Pegamento para PVC
Sombrero de ventilación PVC SAL de 2"
Además de los materiales esta partida contiene mano de obra y herramientas.
Unidad de Medida

SANITARIAS
Página 48
La Unidad de medición es por unidad de cada conjunto completo e

instalado (Und.)
Base de pago
El pago se efectuara, previa autorización del supervisor, por unidad instalada.

La partida contempla todo los costos de mano de obra, materiales,
herramientas, y demás insumos necesarios para la ejecución de la partida.
04.05 APARATOS Y ACCESORIOS SANITARIOS

04.05.01 APARATOS Y ACCESORIOS SANITARIOS
Generalidades.
Los aparatos serán de primera calidad. En ningún caso se admitirá
defectos de fabricación o diseño que perjudiquen las características funcionales
del aparato.
Los aparatos deberán ser capaces de recibir líquidos y contenerlos sin derrames
ni salpicaduras y hacer circular los desechos silenciosamente sin atoros.
Las uniones y1o tapones deberán se herméticos, no permitiéndose goteos o

flujos lentos que no puedan ser registrados por los medidores.
Asimismo deberán poseer dispositivos adecuados para su fijación. Una vez

instalados los aparatos se procederán a efectuar la prueba de buen
funcionamiento de cada uno de ellos.
Los aparatos sanitarios estarán constituidos de materiales duros, resistentes a la

erosión del agua corriente y al ataque de ácidos comunes (como el muriático y
úrico). Además el material no será poroso y el acabado será impermeable.
Los aparatos de losa vitrificada, fierro fundido y por extrusión los de acero
aporcelanado y acero inoxidable deberán ceñirse a las Normas 1T1NTEC.
Los aditamentos de los artefactos serán de bronce pesado, acero inoxidable,

fierro cromado, debiendo resistir la acción del agua, el desgaste por fricción y la
corrosión.
04.05.01.01 INODORO TANQUE BAJO BLANCO INC. ACCESORIOS

SANITARIAS
Página 49
Descripción
Serán de loza vitrificada blanca, nacional de primera calidad con asiento y tapa y
con accesorios interiores de plástico pesado irrompible, la manija de accionamiento
será cromada al igual que los pernos de anclaje al piso. Remitirse a las
Especificaciones Técnicas de Accesorios Sanitarios, Cerámicos y otros Inodoros de
tanque bajo de losa vitrificada, clase “A” de acción sifónica pernos de fijación con
casquete de losa, accesorios, interiores de bronce, descarga directamente
accionadas del tanque flotador de plástico, pernos de unión de la taza al tanque
con empaquetaduras, tuberías de abastos a la pared, de bronce cromado, con llave
angular de paso, asiento de plástico sólido. Todas las partes cromadas con
acabados cromados.
 Antes del llenado de pisos y entrepisos, durante la construcción de muros,
verificar la ubicación de las salidas de aguas y desagüe, permitiendo las siguientes
tolerancias:
* Para agua : ± 25 mm
* Para desagüe : ± 5 mm
 Verificar la nivelación de la taza. No se permite tolerancia
 Verificar el armado de los accesorios de tanque y el acoplado del tanque a
la taza, utilizando correctamente las empaquetaduras y el sellador.
 Verificar la colocación y fijación de los tarugos al piso
 Verificar el asentado de la taza al piso, utilizando correctamente la masilla y
sellador.
 Verificar que el accesorio de salida de agua sea de fierro galvanizado o
bronce.
 Verificar la conexión de agua, utilizando los tubos de abasto y la válvula de
interrupción angular
 Efectuar la prueba de funcionamiento:
 Llenar el tanque hasta el nivel correcto. Marcar el nivel para observar si la
válvula de ingreso obtura perfectamente.
 Agregar azul de metileno u otro producto para colocar el agua del tanque.
Observar si el sistema de desagüe es estanco, no dejando pasar a la taza agua
coloreada. No se permite tolerancia.

SANITARIAS
Página 50
Accionar el mecanismo de descarga y verificar el buen sifonaje.

Esta prueba se efectuará al terminar la instalación del inodoro y se repetirá a la
entrega de la obra.
Descripción : Indoro de cerámica, tanque bajo.
Color : Blanco
Clase : “A “De acción sifonica y descarga silenciosa, trampa incorporada
Dimensiones : 635 – 360 – 350 mm. ( 25” x 14” x 13.5 5/4”)
Operación : Descarga por acción de la palanca del destanque
Conexiones : Abesto de bronce cromado o termoplástico para agua fría con llave
angular de interrupción regulable o con desarmador, escudo cromados.
Grifería : Accesorios interiores de bronce, válvula de control
regulable.
Montaje : Modelo de piso
Accesorios : Accesorios internos del tanque bajo marcas ABS.
Unidad de Medición
La unidad de medida será por pieza (PZA).
Bases de Pago
El área medida en la forma antes descrita será pagada al precio unitario del
contrato por pieza (PZA); entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo
04.05.01.02 LAVATORIOS DE PEDESTAL BLANCO
Descripción
Los lavaderos se ubicarán de manera tal que tanto el punto de agua como de
desagüe queden centrados, sea cual fuera la ubicación del lavadero, deberá
apoyarse de tal manera que se asegure su estabilidad colocando para ello su
pedestal en una forma vertical plomada, los tubos de abasto de agua serán
cromados y flexibles.
Descripción: Lavatorio de cerámica vitrificada con una perforación para montaje

SANITARIAS
Página 51
de grifería. Color: Blanco Clase: “A “

Forma: Rectangular con depresiones para jabón y reborde contra salpicadura.
Operación: Control de mano
Conexiones: Para agua fría
Grifería: De bronce cromado, compuesto de grifo central
convencional, de manija en cruz.
Desagüe: De bronce cromado, desagüe con tapón y cadena, colador y chicote
de 1 ¼”. Trampa “P” de 1 ¼” para embonar, con rosca y escudo para pared.
Montaje: Modelo de pared, con pedestal para su ejecución.
Colocación de 31” del nivel del piso terminado, salvo indicación especial.
Unidad de Medición
La unidad de medida será por pieza (PZA).
Bases de Pago
contrato por pieza (PZA); entendiéndose que dicho precio y pago constituirá
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo
04.05.01.03 URINARIOS DE LOZA DE PICO BLANCO

Descripción
El suministro de Urinario, color blanco Clase A, de acción sinfónica y descarga

silenciosa, trampa incorporada. Asiento plástico de frente abierto y tapa. Abasto
de bronce cromado para agua fría, con llave angular de interrupción. Accesorios
interiores de bronce, válvula de control regulable.
Unidad de Medida

SANITARIAS
Página 52
La unidad de medida es la Pieza (pza).
Base de Pago:
Su forma de pago será por pieza (pza), según precio unitario del contrato
pactado, dicho pago constituirá compensación total de mano de obra, equipo, y
cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.
04.05.01.04 LAVADERO DE ACERO INOXIDABLE 1 POZA
Descripción
Comprende el suministro de los lavaderos de acero inoxidable que se indican en
los planos y todos los accesorios necesarios para su instalación.
Materiales
Descripción: Lavadero de acero inoxidable de empotrar y bordes redondeados. Un
orificio para grifería y uno para desagüe.
Color: Acero inoxidable pulido satinado.
Dimensiones: 1 poza más escurridero a la derecha de 970 x 525 x 165 mm.
Operación: Control manual.
Accesorios: Trampa “P” de PVC y desagüe de bronce cromado de diámetro 1 ¼’’,
con tapón y cadena.
Conexiones: Para agua fría, con tuberías de abasto de acero trenzado de diámetro
½’’ y válvula de interrupción tipo angular.
Grifería: Compuesta por grifo central, similar en calidad al modelo de la línea “Eco”
de la marca “Vainsa”.
Método de construcción
Montaje: Fijado sobre mueble de madera o melamina (no asignado al
contratista) y empaquetadura perimetral.
Unidad de medida
Unidad de Medida: pieza (pieza)
Bases de pago
El pago se hará por unidad de medida y precio unitario definido en el presupuesto,
y previa aprobación del supervisor quien velará por su correcta ejecución en obra.

SANITARIAS
Página 53
Las cantidades descritas serán pagadas al precio unitario correspondiente. Dicho

pago constituirá compensación total por la mano de obra, materiales, equipos y
herramientas, por el suministro y transporte, almacenaje y manipuleo, y todos los
imprevistos surgidos.
04.05.01.05 LAVADERO DE ACERO INOXIDABLE 1 POZA C/ESCURRIDOR

IDEM 04.05.01.04
04.05.01.06 LAVADERO AMAZONAS C/ESCURRIDERO

IDEM 04.05.01.04
04.05.01.07 DUCHA CROMADA 1 LLAVE INCL.ACCESORIOS

Descripción
Esta partida se refiere al suministro y colocación de duchas y accesorios según
como lo indican los planos.
Unidad de medida
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas se medirá por
unidad (und) instalada.
Bases de pago
Esta partida se pagará según el Análisis de Precios Unitarios, por unidad (und),
mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o
suministro necesario para la ejecución.
04.05.02 SUMINISTRO E INSTALACION DE ACCESORIOS
04.05.02.01 PAPELERA DE LOZA DE COLOR DE 15 X 15 P/SOBREPONER
Descripción
Será de losa vitrificada de 15 x 15 con eje plástico
Deberá cumplir con las especificaciones de color, características, sujeción,

fragua, Protección de otros trabajos y limpieza.

SANITARIAS
Página 54
Unidad de Medida
La medida es la Pieza (pza).
Base de Pago:
Su forma de pago será por Pieza (pza), según precio unitario del contrato
04.05.02.02 JABONERA DE LOSA COLOR BLANCO
Descripción
Suministro de jabonera de losa color blanco.

Unidad de Medida
La medida es la unidad (und).
Base de Pago:
Su forma de pago será por unidad (und), según precio unitario del contrato
04.05.02.03 PAPELERA PLASTICA
Descripción
Suministro de Papelera plástica

Unidad de Medida

SANITARIAS
Página 55
La medida es la Pieza (pza).
Base de Pago:
Su forma de pago será por Pieza (pza), según precio unitario del contrato
04.05.02.04 DISPENSADOR METALICO DE JABON LIQUIDO

Descripción
esta partida se refiere al suministro y colocación del dispensador de jabón líquido
según como lo indican los planos.
Unidad de medida
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas se medirá por
unidad (und) instalada.
Bases de pago
Esta partida se pagará según el Análisis de Precios Unitarios, por unidad (und),
mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o
suministro necesario para la ejecución.
04.05.02.05 GRIFO CROMADO PARA LAVATORIO TIPO CUELLO GANZO INC.

ACCESORIOS
Descripción
Comprende grifo cromado para lavatorio tipo cuello ganzo incluye los accesorios
para su instalación.
Unidad de Medida
La medida es la Unidad (Und)

SANITARIAS
Página 56
Base de Pago:
Su forma de pago será por unidad (Und), según precio unitario del contrato
04.05.02.06 GRIFO CROMADO PARA LAVATORIO INC. ACCESORIOS
Descripción
Comprende grifo cromado para lavatorio incluye los accesorios para su

instalación.
Unidad de Medida
La medida es la Unidad (Und)
Base de Pago:
Su forma de pago será por unidad (Und), según precio unitario del contrato
04.05.03 COLOCACION DE APARATOS SANITARIOS
04.05.03.01 COLOCACION DE APARATOS SANITARIOS

Descripción
Se refiere a la e instalación de los aparatos sanitarios identificados en el ITEM
04.05.01, referidos solo a la mano de obra que los instalara.
Unidad de medida
La unidad de medida será por pieza (pza).
Bases de Pago
contrato por pieza (pza); entendiéndose que dicho precio y pago constituirá
materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo

SANITARIAS
Página 57
04.06 DESAGUE PLUVIAL
04.06.01 CANALETA Y MONTANTES
04.06.01.01 CANALETA MEDIA CAÑA DE CONCRETO + IMPERMEABILIZANTES

Descripción
Las aguas de lluvia se recogen por medio de canaleta de concreto acabado a
media caña en el techo, posteriormente es evacuado por una montante y luego
hasta las canaletas de concreto en el piso.. El agua del canal se vierte en un tubo
vertical llamado bajante. Que en su parte inferior se conecta a un tubo horizontal
el cual da directamente a los pisos de patios, veredas, jardines, pavimentos, etc.
Unidad de medida
La unidad de medida será metro lineal (ml)
04.06.01.02 CANALETA METALICA PARA EVACUACION DE AGUAS PLUVIALES
Descripción
Es la fabricación de canaletas metálicas en U que servirán para el drenaje de las aguas

pluviales, las mismas que se ubicarán donde se indique los planos y aprobados por la
Inspección.
Método de Construcción
Las canaletas metálicas se ubicaran perpendicularmente al sentido de las aguas pluviales

en la parte final del techo, serán de planchas galvanizadas en forma de U cuadrada de l=
15 cm y un e= 1/27”, sostenidos con un soporte de platina 1” x 3/8” cada 1.00 m, según
indique los planos la canaleta tendrá perforaciones en su parte inferior para evacuar el
agua de lluvia por las montantes.
Método de medición
El método de medición será por metros lineales (ml) de canaletas colocada en el techo,
obtenido de la longitud a instalar; según le indica los planos y aprobados por el Inspector.
Bases de pago
Se efectuara el pago en metro lineal (m) de canaleta instalada, entendiéndose que dicho
precio y pago comprende la compensación total por mano de obra, materiales
herramientas, e imprevistos.

SANITARIAS
Página 58
04.06.01.03 MONTANTES TUBERIA PVC Ø 4"

Descripción
Es la colocación de la tubería pvc 4” en las bajadas de agua de lluvia ubicadas según lo

indica los planos.
El método de medición será por metros lineales (ml).
Bases de pago
Se efectuara el pago en metro lineal (m de canaleta instalada, entendiéndose que dicho

04.06.01.04 TUBERIA DE PVC SAL Ø 6"

Descripción
Es la colocación de la tubería pvc 6” en la evacuación pluvial hacia el exterior.
El método de medición será por metros lineales (ml).
Bases de pago
Se efectuará el pago en metro lineal (m de canaleta instalada, entendiéndose que dicho

04.06.02 ACCESORIOS
04.06.02.01 CODO PVC SAL 4”X45°

04.06.02.02 CODO PVC SAL 4"X90°
Descripción
Esta partida se refiere la colocación de los codos de PVC SAL 4” x 45° y 4” x 90° según
como lo indican los planos.

SANITARIAS
Página 59
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas se medirá por pieza
(pza.) instalada.
Bases de pago
Esta partida se pagará según el Análisis de Precios Unitarios, por pieza (pza.),
entendiéndose que dicho precio y pago constituirá compensación total por toda la mano
de obra incluyendo Leyes Sociales, materiales y cualquier actividad o suministro
necesario para la ejecución.
04.06.02.03 ABRAZADERA DE F° G° Ø 4" INC. ACCESORIOS
Descripción
Esta partida se refiere la colocación de las abrazaderas de F° G° Ø 4" INC.
ACCESORIOS según lo indica los planos.
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas se medirá por pieza
(pza.) instalada.
Bases de pago
Esta partida se pagará según el Análisis de Precios Unitarios, por pieza (pza.),
entendiéndose que dicho precio y pago constituirá compensación total por toda la mano
de obra incluyendo Leyes Sociales, materiales y cualquier actividad o suministro
necesario para la ejecución.
04.06.03 VARIOS
04.06.03.01 CAJA DE REGISTRO DE DRENAJE PLUVIAL DE 12" X 24" PREFRABRICADA
Descripción
Comprende el suministro y colocación de la caja de concreto de 12” x 24” prefabricada
Bases de Pago

SANITARIAS
Página 60
04.06.04 FALSA COLUMNA PARA MONTANTES
04.06.04.01 FALSA COLUMNA PARA BAJADA DE MONTANTES - CONCRETO F'C=175

KG/CM2
Se ejecutará en los lugares indicados en los planos, los morteros y su

dosificación será explicada en planos. La falsa columna para bajada de
montantes de concreto, tendrán un acabado final libre de huellas y otras
marcas, las ar is t a s deben ser nítidas según el diseño, sólo así se podrá
dar por aprobada la partida.
El tratamiento de estas superficies se detalla en planos los cuales

deben respetarse. La falsa columna para bajada de montantes de concreto
f'c=175 Kg/cm2, con acabado frotachado salvo indicación contraria en los
planos.
En todos los casos las superficies deben curarse con abundante agua
mediante el sistema de anegamiento con arena en el perímetro durante los 14
siguientes días a su vaciado. Esto se hará para evitar rajaduras por dilatación,
posteriormente y durante 19 días deberán seguir recibiendo agua.
El inicio del curado se hará de 4.5 a 7 horas después del

vaciado.
Unidad de Medida
La unidad de medida considerada es metro cúbico (M3).
Base de pago
La cantidad determinada por metro cúbico (m3), será pagada al precio unitario
del contrato y aceptada por el supervisor de la obra.

SANITARIAS
Página 61
04.06.04.02 ENCOFRADO Y DESENCOFRADO DE FALSA COLUMNA

Descripción
Esta partida corresponde al encofrado y desencofrado de falsa columna, que
se ejecutan, básicamente, con madera sin cepillar y con un espesor mínimo
de 1".
El encofrado a usarse deberá estar en óptimas condiciones garantizándose

con éstos, alineamiento, idénticas secciones, etc.
El cómputo total se obtendrá sumando las áreas encofradas por tramos, en

contacto efectivos con el concreto.
Unidad de Medida
La unidad de medida considerada para el encofrado y desencofrado en M2.
Base de Pago
El pago de estos trabajos se hará por M2 de encofrado, cuyos precios

unitarios se encuentran definidos en el presupuesto. El Supervisor velará por
que las partidas se ejecuten correctamente hasta su culminación.
04.06.04.03 ACERO DE REFUERZO FY=4200 KG/CM2 EN FALSA COLUMNA
Descripción
Esta partida corresponde el acero de refuerzo FY=4200 KG/CM2 en falsa
columna.
Unidad de Medida
La unidad de medida considerada por kilogramo (kg)
Base de Pago
El pago de estos trabajos se hará por kg de acero, cuyos precios unitarios se

encuentran definidos en el presupuesto. El Supervisor velará por que las
partidas se ejecuten correctamente hasta su culminación.
04.07 VARIOS
04.07.01 PRUEBA HIDRAULICA EN TUBERIA DE AGUA
Descripción

SANITARIAS
Página 62
La finalidad de las pruebas en obra, es la de verificar que todas las partes de la

línea de tubería, hayan quedado correctamente instalados, listas para prestar
servicios.
Tanto el proceso de prueba como sus resultados, serán dirigidos y verificados por
la Supervisión con asistencia del Constructor, debiendo este último proporcionar el
personal, material, aparatos de prueba, de medición y cualquier otro elemento que
se requiera en esta prueba.
Las pruebas de la línea de tuberia a efectuarse tramo por tramoson las siguientes:
a) Prueba de nivelación y alineamiento
d) Prueba de Deflexión
e) Prueba de Escorrentía
Pruebas de nivelación y alineamiento
Las pruebas se efectuarán empleando instrumentos topográficos de preferencia

nivel, pudiendo utilizarse Teodolito cuando los tramos presentan demasiados
cambios de estación.
Unidad de medida
Las valorizaciones se harán en base al metrado ml realmente ejecutado de
acuerdo al avance de la obra.
Bases de pago
El pago se efectuará en función al Sistema de Contratación y de acuerdo a lo
estipulado en el Reglamento de la Ley de Contrataciones del Estado
04.07.02 PRUEBA HIDRAULICA EN TUBERIA DE DESAGUE

Descripción
La finalidad de las pruebas en obra, es la de verificar que todas las partes de la
línea de tubería, hayan quedado correctamente instalados, listas para prestar
servicios.

SANITARIAS
Página 63
Tanto el proceso de prueba como sus resultados, serán dirigidos y verificados por
la Supervisión con asistencia del Constructor, debiendo este último proporcionar el
personal, material, aparatos de prueba, de medición y cualquier otro elemento que
se requiera en esta prueba.
Las pruebas de la línea de tuberia a efectuarse tramo por tramoson las siguientes:
a) Prueba de nivelación y alineamiento

d) Prueba de Deflexión
e) Prueba de Escorrentía
Pruebas de nivelación y alineamiento
Las pruebas se efectuarán empleando instrumentos topográficos de

preferencia nivel, pudiendo utilizarse Teodolito cuando los tramos presentan
demasiados cambios de estación.
Unidad de medida
Las valorizaciones se harán en base al metrado ml realmente ejecutado de
acuerdo al avance de la obra.
Bases de pago
El pago se efectuará en función al Sistema de Contratación y de acuerdo a lo
estipulado en el Reglamento de la Ley de Contrataciones del Estado
04.07.03 DESINFECCION Y LAVADO DE LAS TUBERIAS - REDES EXTERIORES
Descripción.
Prueba Hidráulica.
La comprobación en obra se efectuará para controlar la perfecta ejecución de los
trabajos, su conformidad con el proyecto aprobado y para ejecutar las pruebas de
retenida y carga.
Para la prueba final se abrirán todas las válvulas, descargas, etc., y se dejará
penetrar el agua lentamente para eliminar el aire, antes de iniciar la prueba a
presión, si fuera posible, es conveniente empezar la carga por la parte baja

SANITARIAS
Página 64
dejando correr el agua durante cierto tiempo por los grifos bocas de riego, etc.,
hasta estar seguro que estas bocas, no dejen escapar más aire. Estas aberturas
se empezarán a cerrar partiendo de la zona más baja.
En la prueba final no será indispensable someter la instalación a una sobre
presión; pero si será indispensable someterla a la presión normal de trabajo y
luego a la presión estática o sea, a la máxima presión normal a la que puede
someterse la tubería.
Desinfección.
Esta actividad tiene por finalidad asegurar la calidad sanitaria del agua y/o de las
instalaciones como: tuberías, accesorios, etc.
La prueba de desinfección no se realizará si previamente la línea de agua no haya
cumplido satisfactoriamente la prueba hidrostática.
El tiempo mínimo de duración de la prueba será de una hora, debiendo la línea
de agua permanecer durante este tiempo bajo la presión de prueba.
El dosaje de cloro aplicado para la desinfección será de 50ppm.
El tiempo mínimo de contacto del cloro con la tubería será de 24 horas,
procediéndose a efectuar la prueba de cloro residual debiendo obtener por lo
menos 5 ppm de cloro.
En el periodo de clorinación, todas las válvulas serán operadas repetidas veces
para asegurar que todas sus partes entre en contacto con la solución de cloro.
Después de la prueba, el agua con cloro será totalmente eliminada de la tubería

e inyectándose con agua de consumo hasta alcanzar 0.2 ppm de cloro.
Se podrá utilizar cualquier de los productos enumerados a continuación, en orden
de preferencia:
• Cloro Líquido.
• Compuestos de cloro disuelto con agua.
Para la desinfección con cloro líquido se aplicará una solución de éste, por medio
de un aparato clorinador de solución, o cloro directamente de un cilindro con
aparatos adecuados, para controlar la cantidad inyectada y asegurar la difusión
efectiva del cloro en toda la línea.

SANITARIAS
Página 65
En la desinfección de la tubería por compuestos de cloro disuelto, se podrá usar

compuestos de cloro tal como, hipoclorito de calcio o similares y cuyo contenido de
cloro utilizable, sea conocido. Para la adición de estos productos se usará una
proporción de 5% de agua, determinándose las cantidades a utilizar mediante la
siguiente fórmula:
g = CxL/(%Clo.x10)
De donde:
g = gramos de hipoclorito
C= p.p.m. o mgs por litro deseado
L= Litros de agua
Ejemplo: Para un volumen de agua a desinfectar de 1 m3 (1000 litros) con dosaje
de 50 ppm
Empleando hipoclorito de calcio al 70% que requiere:
g = 50x1000/(70x10)=71.4gramos
Unidad de medida.
La unidad de medida será el que se indica en los análisis de costo unitarios (metro
lineal).
Bases de pago.
La forma de pago será según avance progresivo y previo informe del Ing.
Residente y aprobado por el Ing. Supervisor.
04.07.04 RELLENO CON GRAVA DE 1/2" PARA FILTROS EN MUROS DE

CONTENCION
Descripción
Comprende el relleno con grava de ½” para filtros en los muros de contención.
Unidad de medida
Las valorizaciones se harán en metro cúbico (m3).
Bases de pago
El pago se efectuará en función a la unidad de medida.

SANITARIAS
Página 66
04.07.05 COLOCACION DE TUBERIA DE Ø 3" PARA LLORADORES EN MUROS DE

CONTENCION
Descripción
Comprende la colocación de tubería de pvc 3” para lloradores en los muros de
contención, la distribución la encontramos en los planos de estructuras de los
muros.
Unidad de medida
Las valorizaciones se harán en metro lineal (ml).
Bases de pago
El pago se efectuará en función a la unidad de medida.
04.08 SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES
04.08.01 BIODIGESTOR
04.08.01.01 LIMPIEZA DE TERRENO MANUAL
IDEM 01.01.02.02.
04.08.01.02 TRAZO, NIVEL Y REPLANTEO

IDEM 01.01.02.01
.
04.08.01.03 EXCAVACION EN TERRENO NORMAL
IDEM 04.01.02
04.08.01.04 ACARREO Y ELIMINACION DE MATERIAL EXCEDENTE

IDEM 02.01.05.01

SANITARIAS
Página 67
04.08.01.05 RELLENO CON MATERIAL DE PRESTAMO

Descripción
Antes de ejecutar el relleno de una zona se limpiará la superficie del terreno
eliminando las plantas, raíces, basura u otras materias orgánicas. El material del
relleno estará libre de material orgánico y de cualquier otro material comprimible.
El Afirmado que se empleará preferentemente para los rellenos, se harán en capas
sucesivas no mayores de 20 cm. de espesor, debiendo ser bien compactadas y
regadas en forma homogénea, a humedad óptima, para que el material empleado
alcance su máxima densidad seca. El equipo empleado será como mínimo una
plancha compactadora accionada por motor a gasolina o petróleo con la potencia
adecuada (7 a 10 HP) u otro medio mecánico que proporcione la suficiente energía
de compactación. Todo el procedimiento de relleno como el equipo a utilizar
deberá ser aprobado por el Ingeniero Supervisor de la obra como requisito
fundamental.
La colocación de material de afirmado será de acuerdo a la granulometría y el
CBR, aprobada por la AAHSTO, para este tipo de relleno. El espesor terminado
será de acuerdo a los planos, debiendo alcanzarse el 95% de la Máxima Densidad
Seca, obtenida en el laboratorio.
El Contratista deberá tener muy en cuenta que el proceso de compactación
eficiente garantiza un correcto trabajo de los elementos de cimentación y que una
deficiente compactación repercutirá en el total de elementos estructurales.
Sistema de Control
Para verificar la Compactación del terreno se utilizara:
a) Ensayo de Densidad de Campo (ASTM DI556).
La frecuencia de estos ensayos será determinada por la Supervisión y serán
obligatorios cuando se evidencie un cambio en el tipo pe suelo del material base.
DI556).
El porcentaje de compactación no será menor al 95% de la máxima densidad seca
del Proctor Modificado (AASHTO T180)
Herramientas

SANITARIAS
Página 68
- Carretillas
- Palanas
Equipos
El equipo empleado será como mínimo una plancha compactadora accionada por
motor a gasolina o petróleo con la potencia adecuada (7 a 10 HP) u otro medio
mecánico que proporcione la suficiente energía de compactación. En el caso de
relleno compactado con máquina se utilizará rodillo del tamaño y potencia
adecuados.
Unidad de medida
La unidad de medida para esta partida será por metro cúbico (m3)
Bases de Pago
El pago se hará por metro cúbico (m3) entendiéndose que dicho precio y pago
constituirá la compensación total por la mano de obra, materiales, equipo,
herramientas e imprevistos necesarios para la ejecución de la partida indicada en
el presupuesto.
04.08.01.06 SOLADO C:H 1:12 E=10 CM
Descripción:
Constituye las Sub-bases para cimientos y otros elementos que lo requieran; serán
hechos en concreto, mezcla 1:12 cemento - hormigón, con 0.10 m. de espesor.
Se deberá controlar los procesos de mezclado y vaciado, la calidad de los materiales y las
pruebas de resistencia del concreto.
Se utilizará una mezcladora mecánica para los materiales y el vaciado se hará sobre
terreno firme; solamente con la aprobación del Supervisor se podrá efectuar el batido
manual.
La cantidad a pagar se indica en el presupuesto (siendo la unidad m2), y se abonará
mediante la valorización, siempre que cuente con la autorización del Ingeniero Supervisor,
la superficie final será acabada con reglas de madera.
El método de medición será en metros cuadrados (m2) trabajados, aprobados por el
Supervisor..
Bases de pago:

SANITARIAS
Página 69
El método de medición será en metros cuadrados (m2) trabajados, aprobados por el

Supervisor.
El precio unitario comprende todos los costos de mano de obra, materiales y herramientas
que se requiere para la ejecución del trabajo.
04.08.01.07 SUMINISTRO Y COLOCACIÓN DE BIODIGESTOR DE 3000 LTS INC

ACCESORIOS
Descripción:
El trabajo consiste en la adquisición e instalación de biodigestores que cumpla con la
demanda para el tratamiento de aguas residuales de la vivienda.
Método constructivo:
Colocación
Debe verificarse que la profundidad de excavación sea la correcta, una vez esto, se
coloca una laja o plantilla en el fondo.
Habilitación de tuberías y presentación
Medir las distancias y cortar los niples, luego sin pegamento colocar las tuberías y
verificar si éstas encajan.
Estabilizar la parte cónica del biodigestor
Confinar solo la parte cónica con arena o con el terreno natural cernido.
Nivelación y conexiones.
Nivelar horizontalmente el Biodigestor y proceder a realizar las conexiones.
Llenar con agua
Agua sin sólidos, de preferencia no potable.
Llenar de agua hasta una altura por debajo de la válvula de lodos.
Rellenado y compactación
Para el rellenado utilizamos el mismo material de la excavación. Es recomendable pasarlo
previamente por zaranda para su selección En terrenos muy inestables se puede aplicar
cemento en una mezcla pobre para asegurar la estabilidad del suelo.
En caso de laderas construir muros o pircas para evitar posibles deslizamientos de suelo
Filtro y conexiones
Los aros de plástico que hay en el interior de la cubeta son para el alojamiento de
bacterias anaeróbicas en la parte superior del BIODIGESTOR.

SANITARIAS
Página 70
Previo a la conexión del Biodigestor verificar que las tuberías y registro estén limpios de
material de excavación.
Pendiente mínima= 2%.
Compactación con material selecto.
Agregar los pets
Puede agregarse antes o luego de la compactación.
Cuidando que no vayan a Ingresar por la tubería de 4”.
Capa de grava
Para evitar que el agua vaya a arrastrar los PETS por la tubería de salida (2”) colocar una
capa de piedras de preferencia planas y mayores a 2”, estas debe estar limpias.
Calidad de los materiales:
Registro de productos industriales nacionales (RPIN) N°150107390099C.
Material: polietileno 100% virgen.
Color: negro
El marcado de los biodigestores, debe tener caracteres legibles y durables y debe incluir
como mínimo lo siguiente:
- Nombre, razón social, marca registrada o símbolo del fabricante o importador.
- Nombre o denominación genérica del producto (biodigestores).
- Capacidad total o de trabajo.
- Símbolo o leyenda “Hecho en (país de origen)”
- Marcado de rastreabilidad.
Sistema de control de calidad:
Durante la ejecución de los trabajos, el SUPERVISOR efectuara los siguientes controles
principales:
- La Supervisión deberá verificar la correcta realización de los trabajos realizados,
así como también que los materiales sean de calidad adecuada.
- Supervisar la correcta aplicación de los métodos de trabajo aceptados.
- Vigilar el cumplimiento de los programas de trabajo.
Estanquidad y hermeticidad
El biodigestor no debe presentar fugas después de 4 horas de haber sido llenada a su
máxima capacidad.

SANITARIAS
Página 71
Resistencia
Los biodigestores prefabricados deben soportar una carga vertical uniformemente
distribuida. Su valor mínimo se calcula de acuerdo a la siguiente ecuación:
P = 2 000 S b
Donde:
2 000 es el peso volumétrico del material en kg/m3
P es la carga, en kg
S es la superficie horizontal, en m2
b es la máxima profundidad de relleno medida verticalmente entre el terreno y la parte
superior del biodigestor, según recomendación o especificación del fabricante, en m.
Métodos de prueba
Método de prueba para verificar la estanquidad y hermeticidad del biodigestor
Equipo y material
Se debe contar como mínimo con el equipo y material siguientes:
- Agua (de preferencia no potable).
- Cronómetro.
- Tapones herméticos compatibles con los elementos de entrada y salida.
- Instrumento flexible para medir longitudes (flexómetro).
- En el caso de biodigestores verticales, tres polines de madera de primera de 0,50 m de
largo como mínimo por 0,10 m de ancho por 0,10 m de alto
Preparación
a) El biodigestor vertical se debe colocar vacía sobre los polines
b) Tapar los orificios de entrada y salida del biodigestor con tapones herméticos.
Procedimiento
El biodigestor se debe llenar con agua hasta 0,05 m por encima de la parte superior de la
junta del elemento de entrada. Dejar transcurrir 4 horas e inspeccionar visualmente el
biodigestor y sus conexiones e identificar fugas de agua.
Aceptación de la prueba
Se considera que el biodigestor cumple con los requisitos de hermeticidad y estanquidad
si en sus paredes o juntas no hay fugas o escurrimientos de agua que se aprecien a
simple vista.
Informe de la prueba

SANITARIAS
Página 72
El informe de la prueba debe incluir lo siguiente:

- Identificación del biodigestor sometido a prueba.
- Número y localización de fugas.
- Número y localización de manchas de humedad.
- Identificación de fugas o escurrimientos en las conexiones.
- Comentarios relevantes.
- Nombre y firma del responsable.
Método de prueba para medir la resistencia de los biodigestores.
Equipo y material
Se debe contar como mínimo con el equipo y material siguientes:
- Cronómetro.
- Báscula.
- Bolsas llenas de arena, equivalentes al peso solicitado.
- Instrumento flexible para medir longitudes (flexómetro).
- Catálogo del fabricante.
Preparación
Colocar el biodigestor vacío en una cama de arena seca hasta una profundidad no mayor
a 0,10 m, y determinar la dimensión de la superficie horizontal que recibirá la carga.
En caso de que no se tenga la superficie plana adecuada para colocar las bolsas de
arena, se podrá utilizar cualquier accesorio que permita acomodarlas y que asegure que
el peso será recibido uniformemente por el biodigestor.
Procedimiento
Cargar la parte superior del biodigestor con bolsas llenas de arena, equivalentes a una
carga (P), según se establece en la ecuación indicada en el párrafo de resistencia; dicha
carga deberá tener una distribución uniforme en toda la superficie del biodigestor.
El tiempo cero para propósitos de esta prueba se debe considerar cuando la carga esté
completa.
Para biodigestores prefabricados de acero, concreto, fibrocemento y resina reforzada con
fibra de vidrio, se debe inspeccionar visualmente si el biodigestor presenta grietas, cuando
haya transcurrido al menos una hora de colocada la carga.
El biodigestor de polietileno de alta densidad se debe inspeccionar visualmente por
deformaciones u otros daños. En caso de presentar deformaciones después de una hora
con la carga, se debe medir perpendicularmente a la carga las dimensiones de: ancho y

SANITARIAS
Página 73
largo o el diámetro del biodigestor (W1); el procedimiento debe ser repetido a las 48 horas
después del tiempo cero y a las 72 horas.
Al final de las 48 horas bajo la carga total (P), reducir la carga al 10% de P (P10) y medir
el ancho (W48).
Al final de las 24 horas adicionales bajo la carga P10, medir el ancho (W72) y remover la
carga restante.
Aceptación de la prueba
Los biodigestores prefabricados de acero, concreto, fibrocemento y resina reforzada con
fibra de vidrio u otro materiales, deben soportar la carga vertical uniformemente distribuida
durante una hora sin que sufra agrietamiento.
Los biodigestores prefabricados de polietileno de alta densidad deben cumplir con las
siguientes condiciones, una vez sometidas a la carga vertical:
- W1 no debe exceder 1,07 W0; donde W0 es el ancho inicial (hora cero, cuando la carga
se haya completado).
- W48 no debe exceder (1,07 W1 - 0,70 W0), y
- W72 no debe exceder 1,05 W0.
Informe de la prueba
El informe de la prueba debe incluir lo siguiente:
- Identificación del biodigestor sometido a prueba (fabricante, material, clasificación, lote
de fabricación, capacidad, forma y dimensiones).
- Superficie horizontal expuesta a la carga, en m2.
- Carga a la que fue sometido el biodigestor, en kg.
- Resultados obtenidos de la prueba incluyendo: cargas, valores de deformación (W1,
W48 y W72) y comentarios relevantes.
- Nombre y firma del responsable
Método de Medición:
El método de medición será por Unidad (Und.) de Biodigestor instalado.
Base de pago:
El pago se efectuará por unidad (Und.) ejecutado medido en la forma indicada y aprobado
por el SUPERVISOR.

SANITARIAS
Página 74
04.08.02 CAJAS DE REGISTRO

IDEM 04.08.01.01.
IDEM 04.08.01.02.

IDEM 04.08.01.03

IDEM 04.08.01.04
04.08.02.05 CONCRETO F'C= 175 KG/CM2

IDEM 04.06.04.01.
04.08.02.06 ENCOFRADO Y DESENCOFRADO

IDEM 04.06.04.02.
04.08.02.07 TARRAJEO INTERIOR CON IMPERMEABILIZANTE C:A 1:2, E=1.5CM
Descripción:
Consiste en revestir superficies con mortero impermeabilizado, de manera que las
estructuras no tengan filtraciones.
Es un mortero que incorpora aditivos impermeabilizantes que sellan los poros capilares
del tarrajeo evitando la penetración de humedad y la aparición del salitre en paredes,
techos y superficies a tarrajear en inferiores y exteriores.
Solo se realizará en estructuras en contacto con el agua en paredes internas, empleando
mortero de 1.5 cm de espesor de cemento Portland, arena fina con aditivo
impermeabilizante.
Método de construcción:
Dosificación
La dosificación será 1 kilo de impermeabilizante por bolsa de cemento Portland seco.
Con dicha mezcla se procederá a realizar la preparación del mortero para tarrajeo en la

SANITARIAS
Página 75
forma acostumbrada, en proporción 1:2 cemento-arena fina, debiendo tener un acabado

pulido.
En la siguiente tabla se presenta la cantidad de materiales por m2 de mortero para
tarrajeo
Cantidad de materiales por m2 de

Proporció Espesor Impermeabilizan mortero para tarrajeo
n (cm) te (kg) Arena Cement Agua Agua
fina (m3) o (Bol) (lts) (m3)
1:2 1.5 0.228 0.013 0.228 4.155 0.004
Procedimiento
Rellenar los huecos y eliminar las protuberancias que presentarán las superficies en bruto
a impermeabilizar, incluso eliminar tortoles de alambre del encofrado, empleando mortero
cemento-arena fina 1:2, luego se procederá a efectuar su tarrajeo fino de 1,5 cm de
espesor con la mezcla preparada, cuidando de apretar fuerte para conseguir mayor
densidad en el tarrajeo. Durante la ejecución del revestimiento de mortero de cemento
Portland, deben mantenerse húmedos durante 8 días para evitar agrietamientos. Se
programarán los trabajos de tal forma que los paños revestidos salgan en una sola
jornada.
Calidad de Materiales:
Los materiales usados para la elaboración del concreto tendrán las características
siguientes:
Agua
El agua a ser usada en la preparación de mezclas para tarrajeos deberá ser potable y
limpia; en ningún caso selenitosa, que no contenga soluciones químicas u otros
agregados que puedan ser perjudiciales al fraguado, resistencia y durabilidad de las
mezclas.
Cemento
El cemento que se emplee deberá ser Portland tipo I y cumplir las especificaciones ASTM
C-150, ASTM C-595 o AASTHO M-85-93 y ASTM M-134. El cemento nacional
normalmente cumple con estas especificaciones. No cambiar la marca de cemento
durante el proceso de la obra sin la aprobación escrita del SUPERVISOR.
Podrá usarse cemento a granel o en bolsas, deberá almacenarse y manipularse en forma
que este en todo momento protegido contra la humedad de cualquier origen y fácilmente
accesible para ser inspeccionado e identificado. Los lotes de cemento deberán ser usados
en el mismo orden que son recibidos. No se permitirá el uso de cemento que se haya
aglutinado o forme terrones o se haya deteriorado en alguna otra manera.

SANITARIAS
Página 76
Una bolsa de cemento se define aquí como la cantidad contenida en el envase original del
fabricante sin averías con un peso de 42.5 Kg.
El cemento a usarse en la obra de un fabricante determinado, deberá analizarse y
obtenerse un certificado de aprobación del material de un laboratorio de reconocido
prestigio escogido de común acuerdo entre el Ejecutor y el Ingeniero SUPERVISOR
cualquier cambio de tipo de cemento o de fabricante requerirá un nuevo certificado. Su
hubiera duda sobre la calidad de un cemento ya entregado se recurrirá a un análisis.
Arena fina
La arena para el mortero deberá ser limpia, exenta de sales nocivas, material orgánico y
salitroso, siendo de preferencia arena de río, así mismo no deberá tener arcilla con
exceso de 4%, la mezcla final del mortero debe zarandearse esto por uniformidad. Deberá
pasar el integro de la muestra por la criba No 8, no más del 80% por la criba No 30, no
más de 20% por la criba No 50 y no más de 5% por la criba No 100. Será arena lavada,
limpia uniforme con granulometría que sea de fina a gruesa, libre de Materiales orgánicos,
salitrosos, siendo de preferencia arena de río
Aditivo
El Ejecutor propondrá el dosaje de los aditivos e indicará las modalidades para la
utilización de ellos. El efecto del aditivo en las propiedades del concreto cumplirá los
requerimientos de las normas ASTM: C494, C260.
Antes de que el aditivo sea utilizado, el Ejecutor deberá presentar los resultados de
ensayos que confirmen su calidad y eficacia. Al mismo tiempo, la Supervisión podrá
ejecutar pruebas sobre muestras con aditivos y podrá también extraer muestras y ejecutar
pruebas después que el aditivo haya sido entregado en el almacén.
Se utilizara aditivo impermeabilizante Chema o similar.
Método de medición:
El método de medición será el área en metros cuadrados (m2), de acuerdo a las
dimensiones de largo por altura (o ancho) de cada área tarrajeado.
Bases de pago:
El pago se efectuará por metro cuadrado (m2) ejecutado medido en la forma indicada y
aprobado por el SUPERVISOR.
04.08.02.08 CANALETA MEDIA CAÑA DE CONCRETO + IMPERMEABILIZANTES

IDEM 04.06.01.01.
04.08.02.09 ASA DE FIERRO CORRUGADO Ø 3/8"

SANITARIAS
Página 77
Descripción:
Comprende el suministro e instalación de asas de acero corrugado Ø 3/8"
El método de medición será por Unidad (Und.) de accesorios instalado.
Base de pago:
El pago se efectuará por unidad (Und.) ejecutado medido en la forma indicada y
El precio unitario comprende todos los costos de mano de obra, materiales y
herramientas que se requiere para la ejecución del trabajo.
04.08.02.10 SUMINISTRO E INSTALACION DE TUBERIA PVC SAL DE Ø4"

IDEM 04.04.02.03
04.08.03 CAJAS DE EVACUACION DE LODOS

IDEM 04.08.01.01

IDEM 04.08.01.02

IDEM 04.08.01.03

IDEM 04.08.01.04
04.08.03.05 CONCRETO F'C= 175 KG/CM2

IDEM 04.08.02.05

Descripción
Comprenden los trabajos de habilitación y colocación de los encofrados, en las
dimensiones y formas indicadas en los Planos de estructuras, estos consistirán de
Madera tornillo seca, conforme lo indican los análisis de precios unitarios.

SANITARIAS
Página 78
Estos deben tener la capacidad suficiente para resistir la presión resultante de la

colocación y vibración del concreto y lo suficiente rígida para mantener las
tolerancias especificadas y debidamente arriostrados para soportar su propio peso,
el concreto fresco y las sobrecargas propias del vaciado.
Preparación y Colocación
Los encofrados y sus soportes deben ser diseñados y construidos bajo
responsabilidad del Contratista, teniendo en cuenta su durabilidad y resistencia,
principalmente si van a ser usados reiteradas veces durante la obra.
La superficie interior de todos los encofrados será limpia de toda materia extraña,
grasa, mortero, basura y será recubierta con aceite o desmoldante aprobado por la
Supervisión. Las sustancias que se usen para desmoldar no deberán causar
manchas al concreto. En general los encofrados deben estar de acuerdo con lo
dispuesto en el ACI 318.
Materiales
Los principales materiales a utilizar en esta partida serán:
Madera tornillo seco, conforme lo indican los análisis de precios unitarios.
Estos deben tener la capacidad suficiente para resistir la presión resultante de la
colocación y vibración del concreto y lo suficiente rígida para mantener las
tolerancias especificadas y debidamente arriostrados para soportar su propio peso,
el concreto fresco y las sobrecargas propias del vaciado.
Clavos de 2”, 2 ½” y de 3” para poder asegurar la madera
Equipos
Esta partida no requiere del uso de equipos
Unidad de Medición
El encofrado y desencofrado de estructuras se medirá en metros cuadrados (m2),
de superficie efectivamente en contacto con el concreto, siempre que sean
autorizados y aprobados por la Supervisión.
Bases de Pago
El pago de estos trabajos se efectuará por metro cuadrado (m2), según el análisis
de precios unitarios del presupuesto contratado, entendiéndose que dicho precio y
pago constituirá compensación total por toda la mano de obra incluyendo Leyes
Sociales, materiales y cualquier actividad o suministro necesario para la ejecución

SANITARIAS
Página 79
del trabajo, con la debida autorización del Ingeniero Supervisor.
04.08.03.07 TARRAJEO INTERIOR CON IMPERMEABILIZANTE C:A 1:2, E=1.5CM
IDEM 04.08.02.07

IDEM 04.08.02.09

IDEM 04.04.02.04
04.08.04 POZO DE PERCOLACION

IDEM 04.08.01.01

IDEM 04.08.01.02

IDEM 04.08.01.03

IDEM 04.08.01.04
04.08.04.05 RELLENO CON GRAVILLA 1/2"

Descripción:
Consiste en la colocación de grava seleccionada de 1/2” , la cual será colocada en la
parte externa del pozo percolador.
Una vez de realizado la excavación del terreno se colocara la grava de 1/2" sin compactar

SANITARIAS
Página 80
Los materiales emplearse son gravas seleccionadas y limpias extraída del río, cuya
procedencia asegura una conformación homogénea, compacta y no fracturada. Debe
evitarse la utilización de gravas calizas o que evidencien signos de desmoronamiento. La
grava debe limpiarse de tierra o materia orgánica adherida antes de emplearse.
El método de medición será el volumen en metros cúbicos (m3) de filtro de grava.
Bases de Pago:
El pago se efectuará por metro cubico (m3) ejecutado medido en la forma indicada y
04.08.04.06 RELLENO CON GRAVA GRUESA 2"
Descripción:
Consiste en la colocación de grava seleccionada de 2”, la cual será colocada en la parte
externa del pozo percolador.
Una vez de realizado la excavación del terreno se colocara la grava de 2" sin compactar
Los materiales emplearse son gravas seleccionadas y limpias extraída del río, cuya
procedencia asegura una conformación homogénea, compacta y no fracturada. Debe
evitarse la utilización de gravas calizas o que evidencien signos de desmoronamiento. La
grava debe limpiarse de tierra o materia orgánica adherida antes de emplearse.
Bases de Pago:
El pago se efectuará por metro cubico (m3) ejecutado medido en la forma indicada y
04.08.04.07 CONCRETO F'C= 175 KG/CM2

SANITARIAS
Página 81
IDEM 04.06.04.01

IDEM 04.08.02.06
04.08.04.09 ACERO CORRUGADO FY=4200 KG/CM2 GRADO 60

IDEM 04.06.04.03

IDEM 04.08.02.10

IDEM 04.04.02.03
04.08.04.12 SUMINISTRO E INSTALACION DE TEE Ø4" PVC SAL

Descripción:
Consiste en el suministro e instalación de TEE Ø4" PVC SAL según lo indique los planos.
Bases de Pago:
El pago se efectuará por unidad (und) ejecutado medido en la forma indicada y aprobado
por el SUPERVISOR.
04.08.04.13 SUMINISTRO E INSTALACION DE REGISTRO ROSCADO BRONCE Ø4"

IDEM 04.04.05.01
04.09 FLETE TERRESTRE

04.09.01 FLETE TERRESTRE DE INSTALACIONES SANITARIAS CUTERVO –
BALCONCILLO
Descripción

SANITARIAS
Página 82
Comprende los trabajos que deben ejecutarse para el traslado de materiales

desde Cutervo hasta la localidad de Baloncillo.
Unidad de Medición
Será medido en Global (GLB)
Bases de Pago
El pago se hará de acuerdo a la unidad de medición y al avance de la ejecución.

SANITARIAS
Página 83

Especificaciones Técnicas de Instalaciones Sanitarias

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Especificaciones Técnicas de Instalaciones Sanitarias

Cargado por

Copyright:

Formatos disponibles

MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE SALUD DE LOS PUESTOS DE SALUD DE BALCONCILLO,

QUILAGAN, SINCHIMACHE Y CHIPULUC, EN LOS DISTRITOS DE QUEROCOTILLO Y CUTERVO - DE LA

ESPECIFICACIONES TÉCNICAS DE INSTALACIONES SANITARIAS

Limpieza de terreno deberá ejecutarse estrictamente de acuerdo a la estructura

Los trazos de alineamientos, gradientes y distancias, deberán ajustarse

Se deberán dejar monumentados los ejes, alineamientos y niveles de las

Sistema de control de calidad

El control de calidad estará a cargo del supervisor de la obra en coordinación

La unidad de medida es por metro lineal (ml).

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

04.01.02 EXCAVACION MANUAL EN TERRENO NORMAL DE ZANJAS

Sistema de control de calidad

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

04.01.03 REFINE, NIVELACION Y COMPACTACION DE FONDO DE ZANJA

04.01.05 COLOCACION DE LA CAMA DE PROTECCION P/TUB. DE DESAGUE E=0.40

04.01.06 COLOCACION DE LA CAMA DE APOYO P/TUB. DE AGUA E=0.10M

04.01.07 COLOCACION DE LA CAMA DE PROTECCION P/TUB. DE AGUA E=0.20

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

04.01.08 RELLENO DE ZANJA CON MATERIAL PROPIO

04.01.09 ELIMINACION DE MATERIAL EXCEDENTE DM=15KM

La eliminación de desmonte deberá ser periódica, no permitiendo que

Este trabajo consiste en transportar el material acarreado con volquete a

Los trabajos de esta partida serán medidos en metros cúbicos (m3).

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

04.02 SISTEMA DE AGUA

04.02.01.02 RED DE DISTRIBUCION

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

Estas especificaciones regirán para los trabajos correspondientes a las

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

La red general de agua potable se instalará de acuerdo a los trazos,

Calidad de los materiales y equipos

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

RNE Reglamento Nacional de Edificaciones

Toda modificación a lo especificado en estas Normas deberá manifestarse

Características Constructivas Principales de las tuberías y accesorios

Sistemas de control de calidad

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

El postor deberá suministrar conjuntamente con la información técnica

La limpieza, desinfección y pruebas de red de agua y accesorios se

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

 Bombear agua al interior de la tubería hasta que el manómetro acuse la

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

La unidad de medición es por metro lineal (conjunto completo e instalado),

04.02.01.02.02 RED DE DISTRIBUCION TUBERIA DE Ø 1/2" PVC SAP

04.02.01.02.03 RED DE DISTRIBUCION TUBERIA DE 1" PVC-SAP

04.02.01.02.04 RED DE DISTRIBUCION TUBERIA DE Ø 1 1/2" PVC SAP

04.02.01.02.05 RED DE DISTRIBUCION TUBERIA DE Ø 1 1/2" PVC SAP

04.02.01.03 ACCESORIOS DE REDES DE AGUA FRIA

04.02.01.03.01 SUMINISTRO E INST. DE ACCESORIOS PARA INST. DE RED DE AGUA

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

Tubería ø 1”……………….. 1”……………. Caja 30 x 30 cm.

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier

04.02.01.04.02 VALVULA DE COMPUERTA DE CONTROL Ø3/4"

04.02.01.04.03 VALVULA DE COMPUERTA DE CONTROL Ø1/2"

04.02.01.05.01 CAJA PARA VALVULAS (NICHO DE CERAMICA)

Cemento Pórtland tipo 1 (42.5 KG)

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

04.02.02 SISTEMA DE AGUA CALIENTE

04.02.02.02 REDES DE DISTRIBUCION DE AGUA CALIENTE

PUESTO DE SALUD BALCONCILLO - ESPECIFICACIONES TÉCNICAS INST.

y a válvulas. También en los cruces con servicios existentes. Para la

- Las tuberías deben estar debidamente soportadas sobre toda su extensión. La
