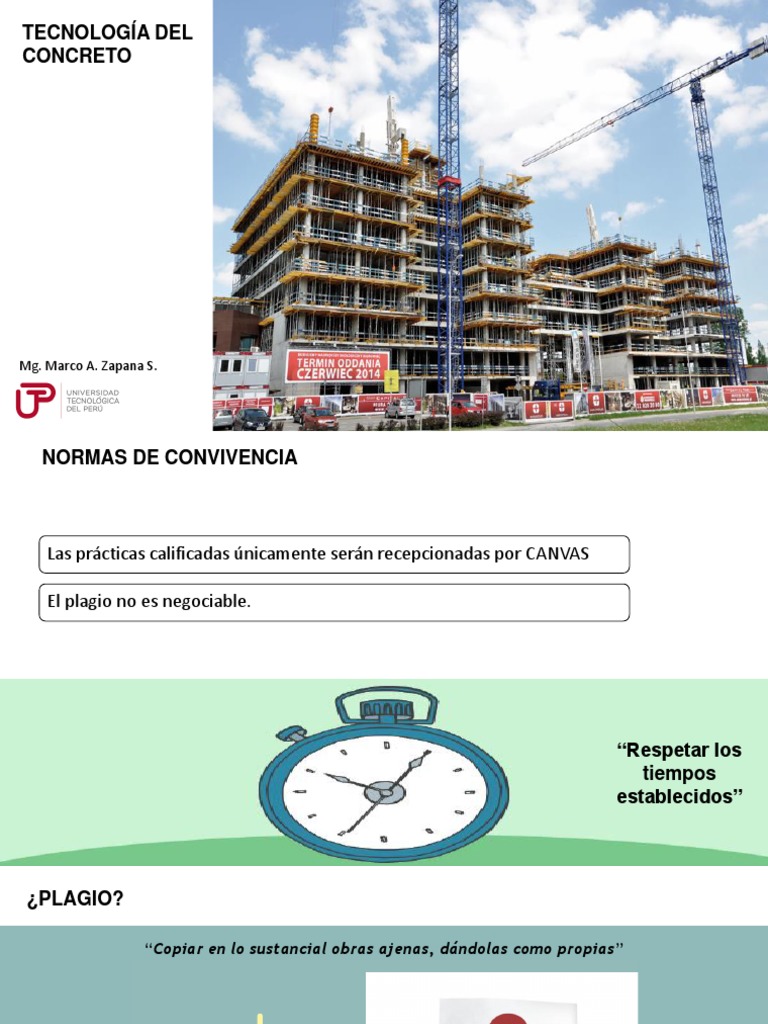

TECNOLOGÍA DEL

CONCRETO

Mg. Marco A. Zapana S.

Fuente: https://www.construible.es/2017/proyecto
construccion--eurocentrum-polonia
NORMAS DE CONVIVENCIA

Las prácticas calificadas únicamente serán recepcionadas por CANVAS

El plagio no es negociable.

“Respetar los
tiempos
establecidos”
¿PLAGIO?

“Copiar en lo sustancial obras ajenas, dándolas como propias”

UNIDADES DE APRENDIZAJE
SISTEMA DE EVALUACIÓN
¿Delegado del curso?
TECNOLOGÍA DEL
CONCRETO
CAPÍTULO 1
CONCEPTOS GENERALES.

Mg. Fiorela Cruzado

Fuente: https://www.construible.es/2017/proyecto
construccion--eurocentrum-polonia
LOGRO DE LA SESIÓN
Comprender las nociones fundamentales del concreto.
 IMPORTANCIA
¿Por qué comprender la Tecnología del Concreto?
Falla en los elemento de concreto
Falla en la zona de compresión: Rotura o agotamiento
Corrosión
CONCEPTOS PREVIOS

¿Qué es el concreto?

¿Qué es el concreto armado?

¿Por qué el concreto tiene acero?

¿Por qué se construye con concreto?

¿Qué estructuras conocen de concreto?

CONCEPTOS NUEVOS

EL CONCRETO

PROPIEDADES
DE CONCRETO

VENTAJAS DEL
CONCRETO
DESVENTAJAS
DEL
CONCRETO
1 Definiciones
Concreto simple
El concreto es un material compuesto , constituido por un material cementante, agua y agregado
Concreto simple
El concreto es un material compuesto , constituido por un material cementante, agua y agregado
Concreto simple
El cemento, una vez hidratado, genera la adhesión química entre los componentes.
Concreto simple
El cemento no es el componente en mayor proporción en el concreto, pero sí el que define la
tendencia del comportamiento del material compuesto.

Proporciones típicas en Volumen de los

componentes del concreto
Corte de una viga de concreto
Concreto armado
Es el concreto en el que el acero se incrusta de tal manera que los dos materiales actúan juntos en fuerzas de
resistencia. Las varillas de refuerzo de acero, absorben la tracción, corte, y a veces los esfuerzos de compresión
en una estructura concreta.
Objetivo de curso de
Concreto
2 Propiedades del concreto
Resistencia del concreto
La resistencia a la tracción del concreto es importante ya que la resistencia al corte del concreto, la adherencia
entre el concreto y el acero y la fisuración por retracción y temperatura, dependen mucho de esta.
La resistencia a la compresión (f′c)
Es un indicador de la calidad del concreto. La resistencia a la compresión se determina a partir de ensayos de
laboratorio en probetas estándar cargadas axialmente.
Módulo de elasticidad del concreto simple para cargas de corta duración
Para estimar las deformaciones en elementos o estructuras de concreto armado, debidas a las cargas de corta duración,
donde es posible asumir para el concreto una relación lineal entre esfuerzos y deformaciones sin errores importantes, es
necesario definir un valor del módulo de elasticidad.

Ec = 15,000 √f′c (kg/cm2)

Módulo de Poisson del concreto

Por debajo del esfuerzo crítico (75% a 80% de f′c) el Módulo de Poisson - μ - varía entre 0.11 y 0.21.
Normalmente está en el rango de 0.15 a 0.20 y permanece aproximadamente constante bajo cargas
sostenidas. En la práctica se suele adoptar μ = 0.15, con lo cual el Módulo de Rigidez al Esfuerzo Cortante es:

Módulo de Rigidez al Esfuerzo Cortante

Gc = Ec / 2.3
3 Propiedades del acero
Características Mecánicas
ASTM A615
- Fluencia nominal: fy min = 4,200 kg/cm2
- Resistencia a la tracción, fu min = 6,300
kg/cm2
- Módulo de elasticidad Es ≈ 2’000,000
kg/cm2
- Deformación en el inicio de la fluencia εy =
(fy / Es). ≈ 0.0021
- Deformación de rotura >> Deformación de
fluencia (30 a 40 veces).
- Coeficiente de dilatación ≈ 11x10-6 1/C°.
4 Concreto de alta resistencia
Concretos de
alta resistencia
Los concretos de alta
resistencia se definen, en
la literatura especializada,
a partir de un f′c superior
a los 420 kg/cm2 (6,000
psi).
Se han ensayado en
laboratorio mezclas de
concreto de hasta 30,000
psi (2,100 kg/cm2) y en la
construcción de edificios
se han utilizados
concretos de hasta 1,300
kg/cm2.

Puente sobre el río Almonte (España)

Concretos de
alta resistencia
En el Perú se han utilizado,
con cierta frecuencia,
concretos de hasta 450
kg/cm2.
Los concretos más
comunes que utilizamos en
la construcción de edificios
convencionales, son los de
210 hasta 350 kg/cm2, sin
embargo se siguen
empleando concretos de
175 kg/cm2.
En estructuras
preesforzadas empleamos
normalmente concretos de
350 a 450 kg/cm2.
5 Concreto prefabricado
Concreto prefabricado
El concreto prefabricado en planta, permite ahorros importantes en costo y
tiempo de ejecución
Vigas prefabricadas para el metro de Málaga en el proyecto de construcción de la infraestructura y
superestructura de vía de las líneas 1 y 2, en el tramo: Guadalmedina – Atarazanas.
Concreto prefabricado
Diseño automático de tableros óptimos de puentes de carretera de vigas prefabricadas
Métodos de
preesforzado
Pretensado: Se tensan
los tendones entre
anclajes externos antes
de vaciar el concreto
Postensado: Se
tensan los tendones
después de que ha
endurecido el concreto
y de que se haya
alcanzado suficiente
resistencia.
Concreto preesforzado

Esfuerzos en la sección de una viga preesforzada en flexión.

P es la precompresión inicial
M es el momento flector ocasionado por las cargas
externas
Concreto
preesforzado
Falla frágil por tracción
ocasionada por la flexión.
Viga de concreto

Compresión

Tracción
Concreto
preesforzado
Se reduce
significativamente el
agrietamiento por
flexión y las deflexiones.

Es posible extender de
manera importante las
luces (claros libres) que
es posible cubrir con
elementos de concreto
reforzado.
Concreto
preesforzado
Construcción de
puentes viga de
hormigón pretensado

Vista inferior del Pont Antig Regne de València, de Salvador Monleón. Im

6 Usos del concreto armado
Usos del
concreto armado

• Puentes
• Edificios
• Tanques, Silos
• Tuberías
• Postes
• Estructuras enterradas
• Plataformas marinas
• Puertos, muelles
• Losas de piso, pistas,
veredas.
• Naves Industriales
• Estructuras de
contención
• Reactores nucleares
Edificios
1997: Torres Petronas
en Malasia, 88 pisos y
452m de altura.
Edificios
Vivienda con
muros de
albañilería. Losas
y elementos de
refuerzo
(columnas,
soleras) de
concreto armado
Puentes
Estructura mixta. Vigas
metálicas y losa de
concreto armado

https://tabasco.gob.mx/construccion-puente-mixto-de-dos-carriles-tipo-herradura-km-45
Puentes
Estructura mixta.
Vigas metálicas y
losa de concreto
armado
Puentes
Estructura de concreto
armado-pilares
Tanques
Tanque elevado

https://www.plaremesa.net/tanques-verticales/
7 Ventajas del concreto armado
Ventajas del concreto
armado
Material con aceptación
universal

Disponibilidad los materiales

para su fabricación

No se necesita mucha
habilidad para su fabricación y
utilización.

Es económico comparado con

otros materiales.

La economía depende del

costo de los materiales y de la
mano de obra así como del
tiempo necesario para la
ejecución completa de la obra
Ventajas del concreto armado
Buena durabilidad y bajo costo de mantenimiento.
Las estructuras de concreto requieren menos
mantenimiento que por ejemplo las estructuras de
acero o madera.
Material apropiado para cumplir funciones
estructurales y arquitectónicas.
Es posible obtener diversas texturas y acabados.
La forma y dimensiones de los elementos son
definidas por el diseñador y no están sujetas,
como en el caso de la madera y el acero, a la
disponibilidad en el mercado de secciones
estándar.
Material con resistencia al fuego
Una estructura de concreto armado sin detalles
especiales, tiene una resistencia al fuego entre 1
a 3 horas.
Las estructuras de acero y las de madera deben
protegerse con recubrimientos especiales para
lograr una resistencia similar a la del concreto.
https://ingenierodelacrisis.wordpress.com/2012/05/02/el-
fuego-vs-las-estructuras-de-hormigon-enemigos/
Ventajas del
concreto armado
Su aceptación también
se debe a la facilidad
con la cual el concreto
en estado plástico,
puede colocarse en
los encofrados y
moldes casi de
cualquier forma y
tamaño.

Chapel for the Bosjes Estate in South Africa

Ventajas del concreto
armado

Las estructuras de CA poseen

monolitismo e hiperestaticidad
(redundancia). Los nudos de los pórticos
de concreto armado casi siempre son
rígidos lo cual origina una alta
redundancia.
La redundancia en una estructura
permite la redistribución de las fuerzas
internas en la eventualidad de una
sobrecarga accidental no prevista. Así se
logra un mayor grado de seguridad al
colapso.
8 Desventajas del concreto armado
Desventajas
Baja resistencia a los esfuerzos de
tracción. La resistencia en tracción directa
es cerca del 10% de su resistencia en
compresión.

Las grietas o fisuras en las zonas sujetas

a esfuerzos de tracción son casi
inevitables. Es necesario adicionar
refuerzo de acero para absorber los
esfuerzos de tracción y controlar el
agrietamiento.

Las grietas hacen permeable al concreto

armado y puede producirse o acelerarse
la corrosión de las armaduras en
concretos poco densos y permeables.
Cambios de volumen en el tiempo: La contracción de secado o retracción
El agrietamiento se produce en los elementos en los cuales la retracción se encuentra restringida, es decir que
no pueden retraerse libremente.
Las restricciones pueden ser externas provenientes de los apoyos, por la fricción en el caso de pavimentos o
internas cuando las armaduras de refuerzo son asimétricas.
La contracción de secado o retracción
Las fisuras de
retracción
plástica se
producen a
causa de una
rápida pérdida
de agua de
mezclado
cuando el
hormigón está
en estado
plástico

Agrietamiento por contracción plástica

La contracción de
secado o retracción
La Contracción de Secado o Retracción
que puede originar fisuración en los
elementos de concreto armado (vigas,
losas, muros) así como deflexiones
adicionales.

Retracción Plástica en una losa de concreto. Ancho fisuras 1 mm, se formaron a las 4 horas
La contracción de secado o retracción
Agrietamiento por retracción por secado (drying shrinkage)
El Flujo Plástico (Creep)

El Flujo Plástico (Creep) produce

en el concreto comprimido bajo
cargas sostenidas, cambios
importantes en los esfuerzos del
acero de refuerzo y deflexiones
en vigas y losas adicionales a las
instantáneas.
9 Normas de diseño
Códigos o Normas
American Society for Testing and Materials o ASTM
Sociedad Americana para Pruebas y Materiales

es una organización de normas

internacionales que desarrolla y
publica acuerdos voluntarios de
normas técnicas para una amplia
gama de materiales, productos,
sistemas y servicios.
Código del American Concrete Institute – ACI
El American Concrete Institute ACI, es una organización científica y educacional sin fines de lucro. Comenzó
sus actividades en 1904.

El ACI publica periódicamente el “Building

Code Requirements for Structural Concrete
ACI-318”. El primer código con el título ACI-
318 se publicó en 1941.

El ACI-318 es un código modelo para el

diseño del concreto armado, tiene fuerza
legal solo si es adoptado como parte de un
código local.

EL ACI-318 ha servido y sirve de base para

el desarrollo de numerosos códigos en todo
el mundo.
PROPIEDADES DEL CONCRETO
Bibliografía Básica

• Ottazzi P. Gianfranco (2016). Apuntes del Curso Concreto Armado 1 .Publicaciones para la Docencia
PUCP . Lima, Perú – 2016

• Ministerio de Vivienda, Construcción y Saneamiento (2009). Norma Técnica de Edificación E.060

Concreto Armado. Lima, Perú: El Peruano

• Rafael Riddell, Pedro Hidalgo (2002). Diseño Estructural. 3ra. Edición. Textos Universitarios. Ediciones
Universidad Católica de Chile.

• González Cuevas, Robles (1995). Aspectos Fundamentales del Concreto Reforzado. 3ra. Edición.
Limusa.

• A. M. Neville (1997). Properties of Concrete. 4ta. edición. John Wiley & Sons.

• P. Kumar Mehta, Paulo J. M. Monteiro (1993). Concrete: Structure, Properties and Materials. 2da.
Edición. Prentice Hall.

• Navarro L. (2016) Apuntes del curso tecnología del concreto avanzada. PUCP
 CIERRE

¿Qué aprendimos hoy?
