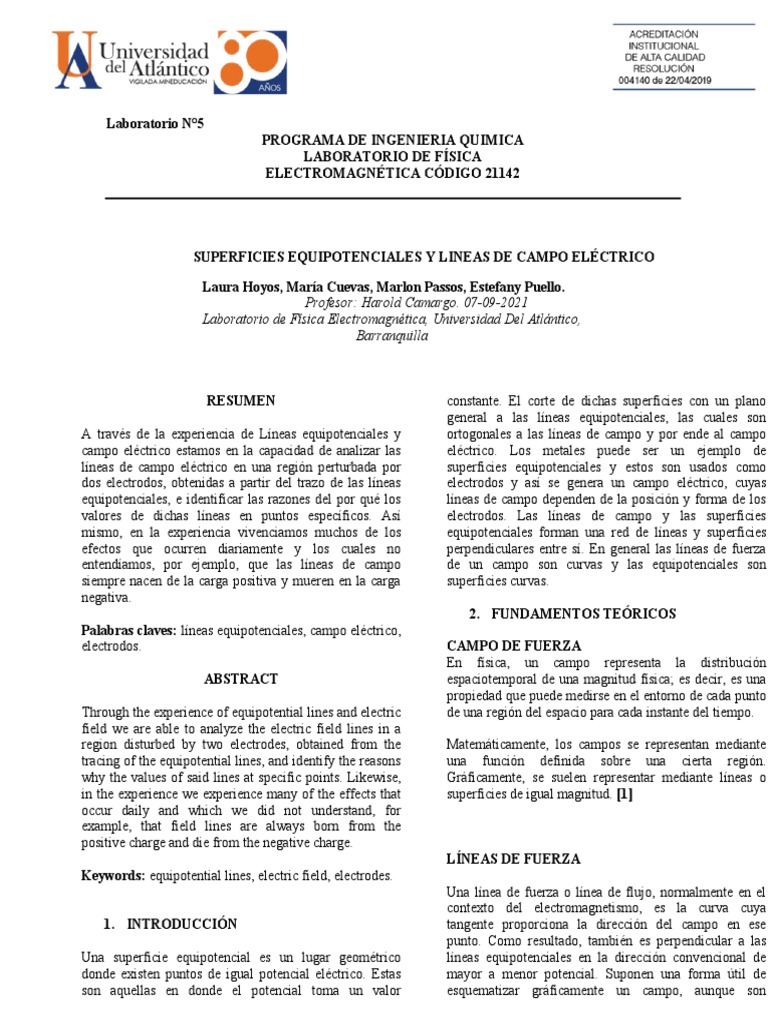

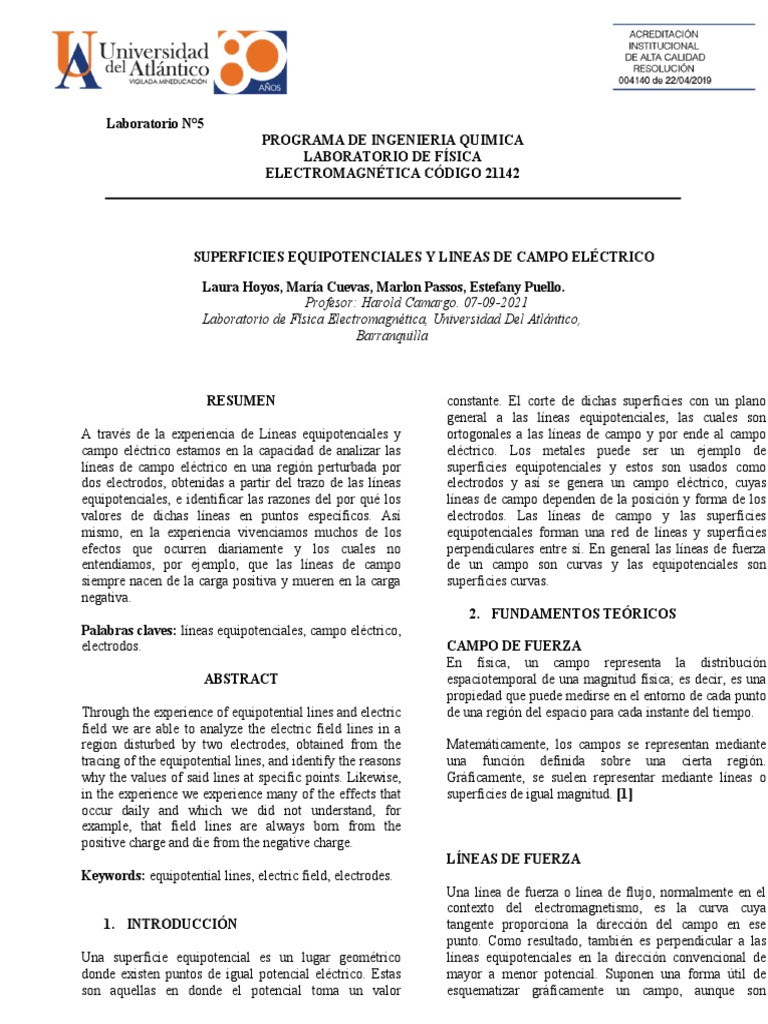

Laboratorio N°5
PROGRAMA DE INGENIERIA QUIMICA
LABORATORIO DE FÍSICA
ELECTROMAGNÉTICA CÓDIGO 21142
SUPERFICIES EQUIPOTENCIALES Y LINEAS DE CAMPO ELÉCTRICO
Laura Hoyos, María Cuevas, Marlon Passos, Estefany Puello.
Profesor: Harold Camargo. 07-09-2021
Laboratorio de Física Electromagnética, Universidad Del Atlántico,
Barranquilla
RESUMEN
A través de la experiencia de Líneas equipotenciales y
campo eléctrico estamos en la capacidad de analizar las
líneas de campo eléctrico en una región perturbada por
dos electrodos, obtenidas a partir del trazo de las líneas
equipotenciales, e identificar las razones del por qué los
valores de dichas líneas en puntos específicos. Así
mismo, en la experiencia vivenciamos muchos de los
efectos que ocurren diariamente y los cuales no
entendíamos, por ejemplo, que las líneas de campo
siempre nacen de la carga positiva y mueren en la carga
negativa.
Palabras claves: líneas equipotenciales, campo eléctrico,
electrodos.
ABSTRACT
Through the experience of equipotential lines and electric
field we are able to analyze the electric field lines in a
region disturbed by two electrodes, obtained from the
tracing of the equipotential lines, and identify the reasons
why the values of said lines at specific points. Likewise,
in the experience we experience many of the effects that
occur daily and which we did not understand, for
example, that field lines are always born from the
positive charge and die from the negative charge.
Keywords: equipotential lines, electric field, electrodes.
1. INTRODUCCIÓN
Una superficie equipotencial es un lugar geométrico
donde existen puntos de igual potencial eléctrico. Estas
son aquellas en donde el potencial toma un valor
constante. El corte de dichas superficies con un plano
general a las líneas equipotenciales, las cuales son
ortogonales a las líneas de campo y por ende al campo
eléctrico. Los metales puede ser un ejemplo de
superficies equipotenciales y estos son usados como
electrodos y así se genera un campo eléctrico, cuyas
líneas de campo dependen de la posición y forma de los
electrodos. Las líneas de campo y las superficies
equipotenciales forman una red de líneas y superficies
perpendiculares entre sí. En general las líneas de fuerza
de un campo son curvas y las equipotenciales son
superficies curvas.
2. FUNDAMENTOS TEÓRICOS
CAMPO DE FUERZA
En física, un campo representa la distribución
espaciotemporal de una magnitud física; es decir, es una
propiedad que puede medirse en el entorno de cada punto
de una región del espacio para cada instante del tiempo.
Matemáticamente, los campos se representan mediante
una función definida sobre una cierta región.
Gráficamente, se suelen representar mediante líneas o
superficies de igual magnitud. [1]
LÍNEAS DE FUERZA
Una línea de fuerza o línea de flujo, normalmente en el
contexto del electromagnetismo, es la curva cuya
tangente proporciona la dirección del campo en ese
punto. Como resultado, también es perpendicular a las
líneas equipotenciales en la dirección convencional de
mayor a menor potencial. Suponen una forma útil de
esquematizar gráficamente un campo, aunque son
imaginarias y no tienen presencia física.[2]
FLUJO DE CAMPO ELÉCTRICO Y LA LEY DE
GAUSS
Cuando una distribución de carga tiene una simetría
sencilla, es posible calcular el campo eléctrico que crea
con ayuda de la ley de Gauss. La ley de Gauss deriva del
concepto de flujo del campo eléctrico.
Flujo del campo eléctrico.
El flujo del campo eléctrico se define de manera análoga
al flujo de masa. El flujo de masa a través de una
superficie S se define como la cantidad de masa que
atraviesa dicha superficie por unidad de tiempo.
Imagen 1. Flujo del campo eléctrico.
El campo eléctrico puede representarse mediante unas
líneas imaginarias denominadas líneas de campo y, por
analogía con el flujo de masa, puede calcularse el número
de líneas de campo que atraviesan una determinada
superficie. Conviene resaltar que en el caso del campo
eléctrico no hay nada material que realmente circule a
través de dicha superficie.
Imagen 2. líneas de campo.
Como se aprecia en la figura anterior, el número de líneas
de campo que atraviesan una determinada superficie
depende de la orientación de esta última con respecto a
las líneas de campo. Por tanto, el flujo del campo
eléctrico debe ser definido de tal modo que tenga en
cuenta este hecho.
Una superficie puede ser representada mediante un vector
dS de módulo el área de la superficie, dirección
perpendicular a la misma y sentido hacia afuera de la
curvatura. El flujo del campo eléctrico es una magnitud
escalar que se define mediante el producto escalar:
.
θ=∫ ⃗
E d ⃗S
s
Cuando la superficie es paralela a las líneas de campo
(figura (a)), ninguna de ellas atraviesa la superficie y el
flujo es por tanto nulo. E y dS son en este caso
perpendiculares, y su producto escalar es nulo.
Cuando la superficie se orienta perpendicularmente al
campo (figura (d)), el flujo es máximo, como también lo
es el producto escalar de E y dS.
LEY DE GAUSS
El flujo del campo eléctrico a través de
cualquier superficie cerrada es igual a la carga q
contenida dentro de la superficie, dividida por la
constante ε0.
La superficie cerrada empleada para calcular el flujo del
campo eléctrico se denomina superficie gaussiana.
Matemáticamente:
La ley de Gauss es una de las ecuaciones de Maxwell, y
está relacionada con el teorema de la divergencia,
conocido también como teorema de Gauss. Fue
formulado por Carl Friedrich Gauss en 1835.
Para aplicar la ley de Gauss es necesario conocer
previamente la dirección y el sentido de las líneas de
campo generadas por la distribución de carga. La
elección de la superficie gaussiana dependerá de cómo
sean estas líneas. [3]
LEY DE COULOMB
La ley de Coulomb se emplea en el área de la física para
calcular la fuerza eléctrica que actúa entre dos cargas en
reposo.
A partir de esta ley se puede predecir cuál será la fuerza
electrostática de atracción o repulsión existente entre dos
partículas según su carga eléctrica y la distancia que
existe entre ambas.
La ley de Coulomb debe su nombre al físico francés
Charles-Augustin de Coulomb, quien en 1875 enunció
esta ley, y que constituye la base de la electrostática:
Esta ley se representa de la siguiente manera:
K∗Q 1× Q2
F= 2 CAMPO ELECTRICO
r
F = fuerza eléctrica de atracción o repulsión en Newtons
(N). Las cargas iguales se repelen y las cargas opuestas
se atraen.
k = es la constante de Coulomb o constante eléctrica de
proporcionalidad. La fuerza varía según la permitividad
eléctrica (ε) del medio, bien sea agua, aire, aceite, vacío,
entre otros.
q = valor de las cargas eléctricas medidas en Coulomb
(C).
r = distancia que separa a las cargas y que es medida en
metros (m). [4]
POTENCIAL ELECTRICO
El potencial eléctrico en un punto, es el trabajo a realizar
por unidad de carga para mover dicha carga dentro de un
campo electrostático desde el punto de referencia hasta el
punto considerado, ignorando el componente irrotacional
del campo eléctrico. Dicho de otra forma, es el trabajo
que debe realizar una fuerza externa para traer una carga
positiva unitaria q desde el punto de referencia hasta el
punto considerado, en contra de la fuerza eléctrica y a
velocidad constante. Aritméticamente se expresa como el
cociente:
W Una superficie equipotencial es el lugar geométrico de
V=
q de campo" o valor numérico de la función que representa
El potencial eléctrico solo se puede definir unívocamente
para un campo estático producido por cargas que ocupan
una región finita del espacio. Para cargas en movimiento
debe recurrirse a los potenciales de Liénard-Wiechert
para representar un campo electromagnético que además
incorpore el efecto de retardo, ya que las perturbaciones
del campo eléctrico no se pueden propagar más rápido
que la velocidad de la luz.
Si se considera que las cargas están fuera de dicho
campo, la carga no cuenta con energía y el potencial
eléctrico equivale al trabajo necesario para llevar la carga
desde el exterior del campo hasta el punto considerado.
La unidad del Sistema Internacional es el voltio (V).
Todos los puntos de un campo eléctrico que tienen el
mismo potencial forman una superficie equipotencial.
Una forma alternativa de ver al potencial eléctrico es que
a diferencia de la energía potencial eléctrica o
electrostática, él caracteriza solo una región del espacio
sin tomar en cuenta la carga que se coloca ahí. [5]
El campo eléctrico (región del espacio en la que
interactúa la fuerza eléctrica) es un campo físico que se
representa por medio de un modelo que describe la
interacción entre cuerpos y sistemas con propiedades de
naturaleza eléctrica. Se puede describir como un campo
vectorial en el cual una carga eléctrica puntual de valor
que sufre los efectos de una fuerza eléctrica F dada por la
siguiente ecuación:
F=qE
[6]
LÍNEAS DE CAMPO ELÉCTRICO
Las líneas de fuerza eléctricas indican la dirección y el
sentido en que se movería una carga de prueba positiva si
se situara en un campo eléctrico.
El vector campo eléctrico es tangente a la línea en cada
punto e indica la dirección del campo eléctrico en dicho
punto. El campo eléctrico se suele representar como
líneas de campo eléctrico o también llamadas líneas de
fuerza. [7]
SUPERFICIE EQUIPOTENCIAL
los puntos de un campo escalar en los cuales el "potencial
el campo, es constante. Las superficies equipotenciales
pueden calcularse empleando la ecuación de Poisson. [8]
ENERGÍA ELECTROSTÁTICA
La energía potencial electrostática o energía potencial
eléctrica es un tipo de energía potencial (medida en julios
en el S.I.) que resulta de la fuerza de Coulomb y está
asociada a la configuración particular de un conjunto de
cargas puntuales en un sistema definido. No se debe
confundir con el potencial eléctrico (medido en voltios).
El término "energía potencial eléctrica" se suele emplear
para describir la energía potencial en sistemas con
campos eléctricos que varían con el tiempo, mientras que
el término "Energía potencial electrostática" hace
referencia a la energía potencial en sistemas con campos
eléctricos constantes en el tiempo. [9]
3. CÁLCULOS Y ANÁLISIS DE
RESULTADOS
  PARTE 1: DOS ELECTRODOS
CIRCULARES (DIPOLO)
Imagen 3. Dos electrodos circulares
Se logra apreciar justo en medio de los dos dipolos que el
potencial que muestra el voltímetro es 4.51V, o sea, la
mitad del suministrado por la fuente.
 PARTE 2: DOS PLACAS PARALELAS.
Imagen 4. Dos Placas paralelas.
En la imagen 4 se puede apreciar que el campo eléctrico
no es uniforme
 PARTE 3: UN ANILLO ENTRE DOS
PLACAS PARALELAS
Imagen 5. Un anillo entre dos placas paralelas
Como se logra apreciar en la imagen, el potencial es igual
a 0 dentro del anillo.
 PARTE 4: ANILLO (RING).
Imagen 6. Un anillo Ring
Como se logra apreciar en la imagen 6, el potencial es
igual a 0 fuera del anillo.
4. CONCLUSIONES
En la práctica realizada se logró cumplir con los
objetivos planteados al inicio de esta, llevando a cabo las
consultadas necesarias para poder realizar las cuatro
partes del desarrollo de la experiencia.
En la imagen 5 se pudo apreciar que el potencial eléctrico
es 0 dentro del anillo cuando está ubicado entre dos
placas paralelas. Mientras, que en la imagen 6 el
potencial es 0 por fuera del anillo Ring.
Las líneas de campo eléctrico salen de las cargas
positivas y terminan en el infinito o en las cargas
negativas.
El campo eléctrico entre dos placas paralelas pueden ser
una línea recta o una curva, la cual se hace cóncava hacia
los bordes. La intensidad del campo eléctrico disminuye como el
El campo eléctrico será uniforme cuando la separación cubo de la distancia r.
entre las placas sea pequeña en relación con las
dimensiones de las placas y no se consideran ubicaciones Definimos momento dipolar al vector p, cuyo módulo
cerca de los bordes de las placas. es p=Qd, el producto de la carga Q por la separación d, y
que se dirige desde la carga negativa a la positiva.
5. BIBLIOGRAFÍA
2. Comenta el campo eléctrico de las placas
[1] https://es.wikipedia.org/wiki/Campo_(f paralelas (a) entre las placas, y (b) cerca de los
%C3%ADsica) bordes de las placas.
[2] https://es.wikipedia.org/wiki/L Se observó que el campo eléctrico no es uniforme porque
%C3%ADnea_de_fuerza la separación entre las placas no es pequeña en
consideración a estas. Además, se aprecia que no
[3] tenemos una línea recta sino una semicurva.
https://www2.montes.upm.es/dptos/digfa/cfisica/electro/ a. Entre las placas se mantiene una línea recta, sin
gauss.html embargo, el campo eléctrico se hace menor en la
mitad de las placas.
[4] b. Cuando se evalúa el campo eléctrico en los
https://www.significados.com/ley-de-coulomb/ bordes, este se hace mayor y más próximo a las
placas.
[5]
https://www.fisicalab.com/apartado/potencial-electrico- 3. La Siguiente figura muestra una hoja cargada
punto grande y cuatro superficies equipotenciales (A –
D) por encima de ella. Las superficies
[6] equipotenciales están igualmente espaciadas de
https://n9.cl/psvj modo que la distancia entre superficies
adyacentes, incluida la hoja cargada, sea de 0,25
[7] m. El punto de referencia se ha elegido de modo
https://www.fisicalab.com/apartado/lineas-de-fuerza que la hoja cargada esté a +16,0 V. Los
potenciales eléctricos en las otras superficies se
[8] muestran en la figura.
https://n9.cl/fisica02

[9]
https://n9.cl/fplx9

6. PREGUNTAS

1. Para la configuración dipolar, ¿En qué región o

regiones tiene el campo eléctrico la mayor
intensidad? Explica cómo lo sabes a partir del Agregue líneas de campo eléctrico al mapa de contorno
mapa obtenido, y justifica. de la figura y luego encuentre el signo del exceso de
carga y la densidad de carga de la hoja.
 superficie. El potencial no es cero en el interior del
conductor aun cuando el campo eléctrico sea cero.

6. ¿Por qué dos líneas de campo eléctrico no

pueden cruzarse?

Las Líneas de Campo Eléctrico no se pueden

R/ densidad de carga de la hoja
q
σ=
0.25 m
4. Utilizando la convención habitual de que la
energía potencial eléctrica es cero cuando las
partículas cargadas están infinitamente alejadas,
clasifique la energía potencial eléctrica de menor
a mayor para los sistemas que se muestran en la
siguiente figura. Explique sus respuestas.
cruzar porque esto significaría que habría más de
un vector de campo eléctrico para un mismo punto
en el lugar donde ocurre el cruce. El vector campo
eléctrico total o resultante en un punto del espacio,
donde existe un campo eléctrico, es único y por
el principio de superposición será la sumatoria de
los vectores campo eléctrico que corresponden a
cada una de las cargas que actúan sobre dicho
punto.
7. ¿Qué puede concluir de cada parte de este
experimento?

Se logra llegar al claro entendimiento de

La energía potencial de los campos eléctricos seria: C <
B < A. Dado que las líneas de campo eléctrico son
abiertas; salen siempre de las cargas positivas y terminan
en el infinito o en las cargas negativas. El número de
líneas que salen de una carga positiva o entran en una
carga negativa es proporcional a dicha carga.
como los puntos equipotenciales logran generar
superficies que son evidenciadas gracias al papel
conductor y el voltímetro. Generalmente las
superficies hacen una especie de halo alrededor de
los electrodos y las placas paralelas. La experiencia
es satisfactoria y el objetivo de fortalecer el
entendimiento de lo relacionado con los campos
eléctricos se cumple a su perfección.

5. Si ⃗
E es igual a cero a través de cierta región
del espacio, ¿el potencial también es
necesariamente igual a cero en esa región?
¿Por qué? Si no es así, ¿qué puede decirse
acerca del potencial?

No, Cada punto sobre la superficie de un conductor

cargado en equilibrio está al mismo potencial. La
diferencia de potencial entre A y B es
necesariamente 0:

Va - Vb = - ∫E ds = 0

Este resultado se aplica a dos puntos cualesquiera

sobre la superficie. Por tanto, V es constante en
todos los puntos sobre la superficie de un
conductor cargado en equilibrio.
No se requiere trabajo para mover una carga de
prueba del interior de un conductor cargado a su
