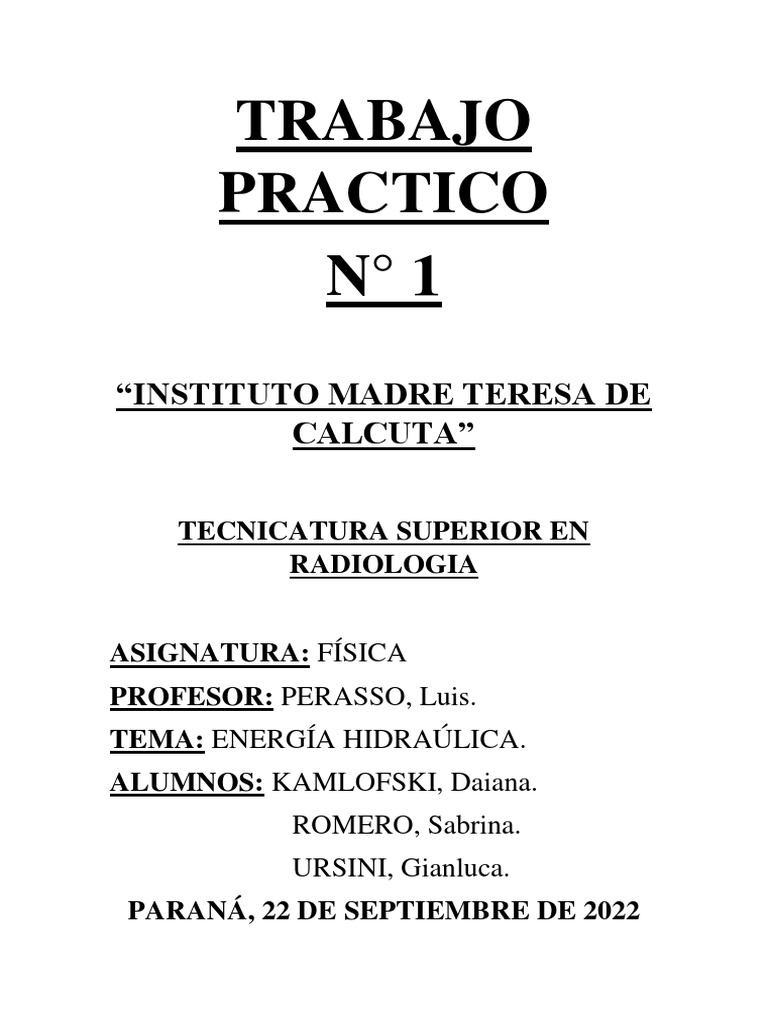

TRABAJO

PRACTICO
N° 1
“INSTITUTO MADRE TERESA DE
CALCUTA”

TECNICATURA SUPERIOR EN
RADIOLOGIA

ASIGNATURA: FÍSICA
PROFESOR: PERASSO, Luis.
TEMA: ENERGÍA HIDRAÚLICA.
ALUMNOS: KAMLOFSKI, Daiana.
ROMERO, Sabrina.
URSINI, Gianluca.
PARANÁ, 22 DE SEPTIEMBRE DE 2022
 ENERGIA HIDRÁULICA:

La energía hidráulica es uno de los grandes avances en la producción

energética que aprovechan los recursos naturales para generar electricidad.
Esta utiliza la energía cinética del agua en movimiento para generar
electricidad.

La energía hidráulica es un tipo de energía

totalmente ecológica ya que es limpia y no
produce emisiones tóxicas. Los embalses no
solo se construyen para almacenar agua para el
consumo humano o para el riego, sino que
también se aprovechan para generar este tipo de
energía.

El agua que utilizan las centrales de energía hidráulica proviene

fundamentalmente de represas, que pueden construirse aprovechando
desniveles geológicos, es decir, aprovechando saltos de agua.

Hay otro elemento fundamental que debemos tener en cuenta cuando

hablamos de las centrales de energía hidráulica: estas deben situarse en
lugares donde haya lluvia, porque resulta esencial en el proceso de
generación de este tipo de energía limpia ya que crea y aumenta el caudal de
ríos y arroyos. El agua en movimiento de esas corrientes contiene una gran
cantidad de energía.

Como la energía hidráulica utiliza el poder cinético del agua para la

generación de electricidad, regular el caudal de los ríos es fundamental
cuando nos referimos a esta energía.

Página 2 de 13
La energía hidroeléctrica es una de las más rentables. La inversión inicial de
construcción es elevada. No obstante, los gastos de mantenimiento de este
tipo de infraestructuras son bajos.

Ventajas y desventajas de la energía hidráulica

Ventajas:

• Es renovable: no gastan el agua de los ríos, ni inciden en su secado.

• Es barata y de fácil obtención: dada la abundancia de agua en el planeta.
• Es una forma de energía limpia: no produce sustancias contaminantes al
no haber procesos de combustión ni materia prima.
• A la larga resulta económica ya que no depende del ingreso de materia
prima ni de las fluctuaciones de su mercado.
• Tiene una gran capacidad eléctrica lo que supone que puede servir para
dar energía eléctrica a gran tamaño.

Desventajas:

• El impacto ambiental de las grandes instalaciones en ríos y lagos.

• El elevado costo de la construcción de las centrales, así como los costos
secundarios de las inundaciones de terreno fértil para construir una
represa.
• La alteración de los ecosistemas fluviales río abajo, pues el agua que sale
de la planta carece de sedimentos.
• Las temporadas extremas de sequía y fenómenos como “El Niño” pueden
reducir drásticamente la producción eléctrica.

Página 3 de 13
 CENTRALES HIDROELECTRICAS:

Una central hidroeléctrica es un conjunto de instalaciones y equipos

electromecánicos, necesarios para transformar la energía potencial hídrica en
energía eléctrica y que funciona a todas horas. La energía eléctrica disponible
es proporcional al caudal de agua y a la altura del salto.

Partes de una central hidroeléctrica:

• Presa o azud: se encarga de atajar el río y remansar las aguas, antes de

la contención generando un desnivel en el agua que se aprovecha para la
producción de energía. Las presas pueden ser de tierra o de hormigón (la
más utilizada).

• Aliviaderos: se encargan de liberar parte del agua detenida sin pasar por
la sala de máquinas que puede ser utilizada para necesidades de riego. Se
encuentran en la pared principal de la presa y pueden ser de fondo o de
superficie. La mayoría del agua se pierde en una cuenca que se encuentra
a pie de presa, para evitar que el agua genere deterioros al caer.

• Tomas de agua: se encargan de recoger el agua embalsada para llevarla

hasta las máquinas por medios de un canal o tubería forzada. Las tomas
de agua presentan unas compuertas para regular la cantidad de agua que
llega a las turbinas y unas rejas filtradoras para impedir el paso a
elementos extraños (troncos, ramas, etc).

Página 4 de 13
• Casa de máquinas: es donde se ubican las máquinas (turbinas-
alternadores, turbina hidráulica, eje y generador eléctrico) y los elementos
de regulación y comando. Presenta unas compuertas de entrada y salida
que se emplean para poder dejar sin agua la zona de las máquinas en caso
de reparación o desmontajes.

• Turbinas hidráulicas: se encarga de aprovechar la energía del agua que

pasa a través para producir un movimiento de rotación mediante su propio
eje. Existen tres tipos principales la rueda Pelton, la turbina Francis y la
turbina Kaplan (o de hélice).

• Transformadores: son dispositivos eléctricos que sirven para aumentar

o disminuir la tensión de un circuito eléctrico de corriente alterna
manteniendo la potencia.

• Líneas de transporte de energía eléctrica: cableado para transmitir la

electricidad producida.

Funcionamiento de una central hidroeléctrica:

1. Acumulación de agua: las presas acumulan gran cantidad de agua dentro

del embalse. En ese momento la energía del agua se está almacenando en
forma de energía potencial gravitatoria, un tipo de energía que depende
de la altura.
2. Apertura de la esclusa: es el momento en el que se deja correr el agua
y, por acción de la gravedad, se transforma la energía potencial de agua
en energía cinética.
3. Movimiento de la turbina: el flujo de agua transfiere esa energía
cinética, debida a su movimiento, a la turbina de la central hidroeléctrica
haciendo que gire.

Página 5 de 13
4. Acción del generador: el movimiento de la turbina activa el generador
que es capaz de transformar la energía mecánica en energía eléctrica por
acción de un campo magnético.
5. Cambio de voltaje en el transformador: tras la producción de la energía
eléctrica (generalmente energía alterna) esta se conduce a un
transformador para aumentar su voltaje. Así, se puede transportar la
energía desde la central hasta los distintos puntos de suministro.
6. Conexión a la red eléctrica: una vez que la energía eléctrica sale de la
central hidroeléctrica se conecta a la red eléctrica para ser transportada y
distribuida a los diferentes consumidores finales.

Este proceso permite obtener electricidad a partir de la energía hidráulica de

manera eficaz, limpia y sostenible. Esta energía después es parte de la que
usaremos para toda clase de tareas, tanto particulares, como profesionales.

Clasificación de las centrales hidroeléctricas:

➢ Según su potencia: se clasifican en tres tipos de centrales según la

potencia que tienen y la cantidad de energía hidroeléctrica que son
capaces de acumular:
• Microcentrales hidroeléctricas: son las más pequeñas y alcanzan
máximos de 1 MW.
• Minicentrales hidroeléctricas: aquellas con una potencia de entre
1MW y 10MW.
• Centrales de gran potencia: todas aquellas centrales con capacidades
mayores a los 10MW.
➢ Clasificación por ubicación: está relacionada con el tipo de fuente de
agua que emplean para producir electricidad.
Las más habituales son:

Página 6 de 13
 • Centrales de agua fluyente: se sitúan en la orilla de un río para
aprovechar el flujo y generar energía. Funcionan de manera continua
ya que no pueden almacenar el agua como lo hacen las centrales de
embalse.
• Centrales de embalse: son las que se sitúan en la parte baja de un
embalse. Utilizan el agua almacenada y el caudal controlado que pasa
por la turbina para generar la electricidad. Son el tipo de centrales más
frecuente porque pueden producir energía de manera constante
durante todo el año.

Otras centrales, menos habituales, son:

• Centrales hidroeléctricas de regulación: son similares a las de agua

fluyente, pero con cierta capacidad para almacenar parte del caudal
del río y poder utilizarlo como reservorio de energía.
• Centrales reversibles o de bombeo: utilizan parte de la energía
generada en la producción de energía hidroeléctrica en bombear de
nuevo el agua al embalse. De esta manera se optimiza el
aprovechamiento del agua a la hora de producir electricidad.

ENERGÍA HIDRAÚLICA EN ARGENTINA:

En Argentina, la potencia instalada de energía hidroeléctrica representa el

33,1 % del total y cuenta con 95 aprovechamientos hidroeléctricos: 17
grandes represas, entre las que se destacan las binacionales Yacyretá (3200
MW) en la provincia de Corrientes y Salto Grande (1890 MW) en Entre Ríos,
y las centrales de Piedra del Águila (1400 MW) y El Chocón (1260 MW) en
la provincia de Neuquén; y 78 de menor envergadura.

Página 7 de 13
 ENERGIA HIDRAULICA EN ENTRE RIOS:

El “Complejo
Hidroeléctrico Salto
Grande” se construyó en
una zona de rápidos y
desniveles rocosos, en el
curso medio del río
Uruguay, aprovechando
para la generación
hidroeléctrica un desnivel natural.

Está ubicada en el kilómetro 342,6 del río Uruguay, aguas arriba de las
ciudades de Concordia (Argentina) y Salto (Uruguay).

Está formado por una presa central de hormigón y dos presas de tierra, por
eso se trata de una presa mixta. La capacidad total de evacuación (cantidad
máxima de agua que puede pasar por la estructura de la represa) es de 61.560
m3/seg. Pero por el vertedero, pasan más de 58.000 m3/seg.

Posee catorce unidades hidrogeneradoras con turbinas Kaplan y cada una

tiene 135 MW de potencia. Se obtiene, de esta manera, un total de potencia
instalada de 1.890 MW, con un promedio de generación media anual de
diseño de 6.700 GWh.

Salto Grande es uno de los pilares de las operaciones de emergencia del

sistema eléctrico interconectado. En caso de exceso hidráulico aportado por
la cuenca del río Uruguay se hace uso del vertedero, ubicado en la parte
central de la represa, para dejar pasar el agua que no es posible turbinar.

Página 8 de 13
 La Gerencia de
Generación tiene a cargo
el mantenimiento de los
equipos y sistemas
principales y auxiliares
que producen la energía
en el Complejo
Hidroeléctrico de Salto Grande. Además de las tareas cotidianas,
denominadas “mantenimiento fuera de estiaje”, implementa programas
anuales para la conservación óptima del funcionamiento esperado del
equipamiento, en especial de las unidades hidrogeneradoras. Estos
procedimientos se vienen llevando a cabo desde 1978 y fueron incluidos en
los protocolos de las normas ISO 9001:2008 - 14.001:2004 a través del
Sistema Integrado de Gestión (SIG).

A partir del período 2007-2008 se aprovechan las paradas por estiaje para
realizar la sustitución de los siguientes equipos que cumplieron su ciclo vital:

• SISTEMA DE EXCITACIÓN: Se sustituyen completamente los

tableros con sus componentes electrónicos y los correspondientes
cableados a la unidad, por un nuevo sistema (ABB) de última
tecnología que permite un control más confiable de los parámetros
eléctricos de salida. Esta tarea demanda aproximadamente 25 días.
• INTERRUPTORES 13,8 kV DE SALIDA DEL GENERADOR; Se
ha finalizado el recambio de los disyuntores principales de
procedencia alemana, los BBC (accionados por aire comprimido) que
operaron por más de 30 años eficientemente. Estos fueron
reemplazados por disyuntores AREVA de sf6 hexafluoruro de azufre,
con una capacidad de corte de hasta 63000 en caso de un cortocircuito.

Página 9 de 13
Caudal Ideal

Desde el punto de vista

energético, lo ideal sería que el
río Uruguay tuviera un caudal
de 8.300 m3/s constantes.

Cuando el caudal es inferior

desciende la producción
energética y pueden producirse
sequías, con lo cual las poblaciones ribereñas que consumen agua del río
pueden resultar afectadas.

Si el caudal es superior, es necesario abrir el vertedero. Para producir

energía, por las máquinas pasan 8.400 m3/s o, en condiciones de sobrecarga
es de 9.000 m3/s.

Lo que sale por el vertedero produce un aumento del nivel del río aguas abajo
y, por consiguiente, una disminución del salto de agua entre el nivel aguas
arriba y aguas abajo, dando como resultado una reducción de la potencia de
la Central.

En definitiva, tanto mucha como poca agua es perjudicial para las

poblaciones ribereñas y para el sistema hidroeléctrico.

Producción

En los 39 años transcurridos (1979 al 2017) se ha generado un total de

317.315 GWh.

La participación de Salto Grande en el año 2017 ha contribuido con el 4 %

para el cubrimiento de la demanda en Argentina y con el 44% en Uruguay.

El promedio de generación energética media anual de 1983 (año con las 14

unidades disponibles) a 2017, es de 8.592 GWh, ubicándose un 28 % por

Página 10 de 13
encima de la energía prevista originalmente en el diseño, que era de 6.700
GWh.

El año de mayor producción del recurso energético fue 2014, en el que se

obtuvieron 11.305 GWh.

Solamente durante los años 1980, 1981, 1988, 1991, 1995, 2004, 2006, 2008
y 2012, la energía obtenida estuvo por debajo de la de diseño.

Suministro a las Redes Nacionales

El Complejo Hidroeléctrico de Salto Grande suministró hasta 2017

inclusive, 187.154 GWh a la red eléctrica argentina y 122.615 GWh a la
uruguaya, totalizando un suministro de 309.769 GWh.

Desde el inicio de la explotación hasta el año 2017 inclusive, las horas de

funcionamiento de las unidades fue de 3.045.663.

Página 11 de 13
CONCLUSION:

Luego de haber realizado una profunda investigación y haber analizado los

pros y contras que ofrece el uso del recurso hídrico para la obtención de
energía ecológicamente sostenible, pudimos concluir que resulta
extremadamente factible emplear este tipo de energía alternativa, ya que no
resulta perjudicial para el lugar donde se desarrolla, no produce desechos
contaminantes al medio ambiente y genera nuevas fuentes de empleo.

Si bien el porcentaje de cubrimiento de demanda no es alto, aporta lo

suficiente como para que, en conjunto con otras centrales, pueda significar
un gran cambio en las formas de obtener energía que resulte menos nociva
para el entorno.

Otro aspecto que se debe tener en cuenta es la gran inversión que se debe
realizar si se desea producir energía hidráulica, ya que las maquinas y demás
partes que constituyen la central no son económicas. Aun así, es un gasto
justificado ya que se vera restituido a corto y largo plazo.

Página 12 de 13
BIBLIOGRAFIA:

• https://energiasdemipais.educ.ar/marcador/complejo-hidroelectrico-
salto-grande/
• https://www.saltogrande.org/generacion.php
• https://argentinamassustentable.com.ar/?p=1449#:~:text=En%20Arg
entina%2C%20la%20potencia%20instalada%20de%20energ%C3%
ADa%20hidroel%C3%A9ctrica,provincia%20de%20Neuqu%C3%A
9n%3B%20y%2078%20de%20menor%20envergadura
• https://concepto.de/energia-hidraulica/
• https://www.fundacionaquae.org/que-es-la-energia-hidraulica/
• https://www.iagua.es/respuestas/que-es-y-como-funciona-central-
hidroelectrica

Página 13 de 13
