El documento proporciona instrucciones sobre cómo representar gráficamente diferentes elementos en planos de arquitectura. Indica que las líneas gruesas solo deben usarse para muros y columnas, las líneas intermedias para cotas, ejes, simbología y anotaciones, y las líneas suaves para mobiliario, puertas y ventanas. También especifica cómo representar simbología, cotas, ejes, indicadores, texturas, fachadas, títulos y ubicación del norte en los planos.
El documento proporciona instrucciones sobre cómo representar gráficamente diferentes elementos en planos de arquitectura. Indica que las líneas gruesas solo deben usarse para muros y columnas, las líneas intermedias para cotas, ejes, simbología y anotaciones, y las líneas suaves para mobiliario, puertas y ventanas. También especifica cómo representar simbología, cotas, ejes, indicadores, texturas, fachadas, títulos y ubicación del norte en los planos.
El documento proporciona instrucciones sobre cómo representar gráficamente diferentes elementos en planos de arquitectura. Indica que las líneas gruesas solo deben usarse para muros y columnas, las líneas intermedias para cotas, ejes, simbología y anotaciones, y las líneas suaves para mobiliario, puertas y ventanas. También especifica cómo representar simbología, cotas, ejes, indicadores, texturas, fachadas, títulos y ubicación del norte en los planos.

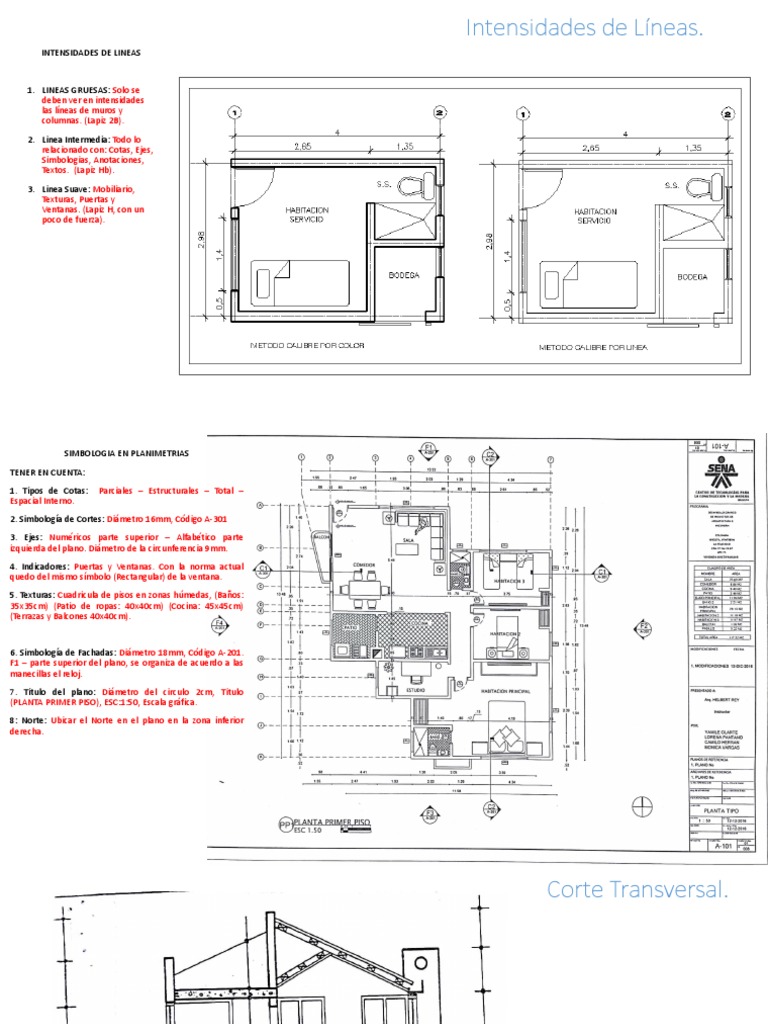

deben ver en intensidades las líneas de muros y columnas. (Lapiz 2B). 2. Linea Intermedia: Todo lo relacionado con: Cotas, Ejes, Simbologias, Anotaciones, Textos. (Lapiz Hb). 3. Linea Suave: Mobiliario, Texturas, Puertas y Ventanas. (Lapiz H, con un poco de fuerza). SIMBOLOGIA EN PLANIMETRIAS TENER EN CUENTA: 1. Tipos de Cotas: Parciales – Estructurales – Total – Espacial Interno. 2. Simbología de Cortes: Diámetro 16mm, Código A-301 3. Ejes: Numéricos parte superior – Alfabético parte izquierda del plano. Diámetro de la circunferencia 9mm. 4. Indicadores: Puertas y Ventanas. Con la norma actual quedo del mismo símbolo (Rectangular) de la ventana. 5. Texturas: Cuadricula de pisos en zonas húmedas, (Baños: 35x35cm) (Patio de ropas: 40x40cm) (Cocina: 45x45cm) (Terrazas y Balcones 40x40cm).
6. Simbología de Fachadas: Diámetro 18mm, Código A-201.
F1 – parte superior del plano, se organiza de acuerdo a las manecillas el reloj. 7. Titulo del plano: Diámetro del circulo 2cm, Titulo (PLANTA PRIMER PISO), ESC:1:50, Escala gráfica. 8: Norte: Ubicar el Norte en el plano en la zona inferior derecha. Corte Transversal. Corte Long. Detalle de Corte. Fachadas de Viviendas. Ejes, Cimientos y Desagües. Expresión de Cubiertas.
