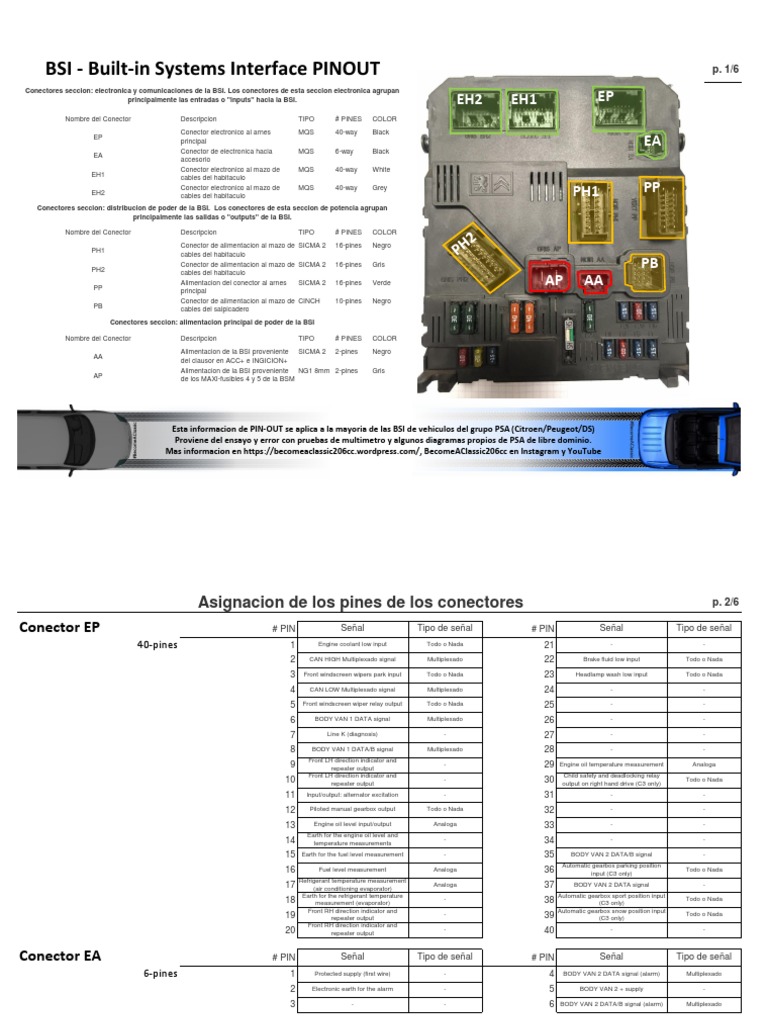

BSI - Built-in Systems Interface PINOUT p.
1/6
Conectores seccion: electronica y comunicaciones de la BSI. Los conectores de esta seccion electronica agrupan
principalmente las entradas o "inputs" hacia la BSI. EH2 EH1 EP
Nombre del Conector Descripcion TIPO # PINES COLOR
Conector electronico al arnes MQS 40-way Black
EP
principal
Conector de electronica hacia MQS 6-way Black
EA
EA
accesorio
Conector electronico al mazo de MQS 40-way White
EH1
cables del habitaculo
EH2
Conector electronico al mazo de
cables del habitaculo
MQS 40-way Grey
PH1 PP
Conectores seccion: distribucion de poder de la BSI. Los conectores de esta seccion de potencia agrupan
principalmente las salidas o "outputs" de la BSI.
Nombre del Conector Descripcion TIPO # PINES COLOR
Conector de alimentacion al mazo de SICMA 2 16-pines Negro
PH1
cables del habitaculo
PH2
Conector de alimentacion al mazo de
cables del habitaculo
SICMA 2 16-pines Gris PB
PP
Alimentacion del conector al arnes
principal
SICMA 2 16-pines Verde AP AA
Conector de alimentacion al mazo de CINCH 10-pines Negro
PB
cables del salpicadero
Conectores seccion: alimentacion principal de poder de la BSI
Nombre del Conector Descripcion TIPO # PINES COLOR
Alimentacion de la BSI proveniente SICMA 2 2-pines Negro
AA
del clausor en ACC+ e INGICION+
Alimentacion de la BSI proveniente NG1 8mm 2-pines Gris
AP
de los MAXI-fusibles 4 y 5 de la BSM
Esta informacion de PIN-OUT se aplica a la mayoria de las BSI de vehiculos del grupo PSA (Citroen/Peugeot/DS)
Proviene del ensayo y error con pruebas de multimetro y algunos diagramas propios de PSA de libre dominio.
Mas informacion en https://becomeaclassic206cc.wordpress.com/, BecomeAClassic206cc en Instagram y YouTube
Asignacion de los pines de los conectores p. 2/6
Conector EP # PIN Señal Tipo de señal # PIN Señal Tipo de señal
40-pines 1 Engine coolant low input Todo o Nada 21 - -
2 CAN HIGH Multiplexado signal Multiplexado 22 Brake fluid low input Todo o Nada
3 Front windscreen wipers park input Todo o Nada 23 Headlamp wash low input Todo o Nada
4 CAN LOW Multiplexado signal Multiplexado 24 - -
5 Front windscreen wiper relay output Todo o Nada 25 - -
6 BODY VAN 1 DATA signal Multiplexado 26 - -
7 Line K (diagnosis) - 27 - -
8 BODY VAN 1 DATA/B signal Multiplexado 28 - -
Front LH direction indicator and
9 repeater output
- 29 Engine oil temperature measurement Analoga
Front LH direction indicator and Child safety and deadlocking relay
10 repeater output
- 30 output on right hand drive (C3 only)
Todo o Nada
11 Input/output: alternator excitation - 31 - -
12 Piloted manual gearbox output Todo o Nada 32 - -
13 Engine oil level input/output Analoga 33 - -
Earth for the engine oil level and
14 temperature measurements
- 34 - -
15 Earth for the fuel level measurement - 35 BODY VAN 2 DATA/B signal -
Automatic gearbox parking position
16 Fuel level measurement Analoga 36 input (C3 only)
Todo o Nada
Refrigerant temperature measurement
17 (air conditioning evaporator)
Analoga 37 BODY VAN 2 DATA signal -
Earth for the refrigerant temperature Automatic gearbox sport position input
18 measurement (evaporator)
- 38 (C3 only)
Todo o Nada
Front RH direction indicator and Automatic gearbox snow position input
19 repeater output
- 39 (C3 only)
Todo o Nada
Front RH direction indicator and
20 repeater output
- 40 - -
Conector EA # PIN Señal Tipo de señal # PIN Señal Tipo de señal
6-pines 1 Protected supply (first wire) - 4 BODY VAN 2 DATA signal (alarm) Multiplexado
2 Electronic earth for the alarm - 5 BODY VAN 2 + supply -
3 - - 6 BODY VAN 2 DATA/B signal (alarm) Multiplexado
Asignacion de los pines de los conectores p. 3/6
Conector EH1 # PIN Señal Tipo de señal # PIN Señal Tipo de señal
40-pines 1 - - 21 - -
Engine running information output for
2 - - 22 authorisation of triggering of heated
Todo o Nada
BODY VAN 2 DATA signal (rain
3 - - 23 sensor)
Multiplexado
4 Front LH door open switch input Todo o Nada 24 - -
5 Front RH door open switch input Todo o Nada 25 Interior lamp lighting input Todo o Nada
BODY VAN 2 DATA/B signal (rain
6 - - 26 sensor)
Multiplexado
7 - - 27 Front LH door unlocking input Todo o Nada
Earth for measuring the outside air BODY VAN 1 DATA signal (switching
8 temperature
- 28 module under the steering wheel)
Multiplexado
Child safety and deadlocking relay
9 output on right hand drive (C3 only)
Todo o Nada 29 Front RH door unlocking input Todo o Nada
Rear windows deactivation relay BODY VAN 1 DATA signal (switching
10 output (C3 and C3 Pluriel only)
Todo o Nada 30 module under the steering wheel)
Multiplexado
Rear RH door child lock input (C3
11 - - 31 only)
-
12 - - 32 Courtesy light lighting output -
13 - - 33 Rear RH door open switch input Todo o Nada
14 - - 34 Rear LH door open switch input Todo o Nada
15 - - 35 Parking brake input Todo o Nada
16 - - 36 Rear LH door child lock input Todo o Nada
17 - - 37 Driver’s seat belt input (L.H.D.) Todo o Nada
Outside air temperature measuring BODY VAN 1 DATA/B signal (airbags
18 input
Analoga 38 ECU)
Multiplexado
ESP activation/deactivation dashboard
19 Todo o Nada 39 Driver’s seat belt input (R.H.D.) Todo o Nada
warning lamp output (ESP)
Child safety activation/deactivation BODY VAN 1 DATA signal (airbags
20 dashboard warning lamp output (C3
Todo o Nada 40 ECU)
Multiplexado
Asignacion de los pines de los conectores p. 4/6
Conector EH2 # PIN Señal Tipo de señal # PIN Señal Tipo de señal
40-pines 1 - - 21 - -
2 Rear tailgate opening control output - 22 - -
Rear screen opening control output
3 (C3 Pluriel only)
- 23 - -
4 Boot light output - 24 - -
Child safety activation/deactivation
5 output (C3 and C3 Pluriel only)
Todo o Nada 25 - -
ESP activation/deactivation output
6 (ESP)
Todo o Nada 26 - -
7 - - 27 - -
8 - - 28 - -
Rear wiper park input (C3 and C2
9 only)
Todo o Nada 29 - -
10 - - 30 - -
11 - - 31 - -
12 - - 32 - -
13 - - 33 - -
Rear screen opening control input (C3
14 Pluriel only)
Todo o Nada 34 - -
15 - - 35 - -
Rear tailgate status (open/closed)
16 input (C3 and C2 only)
Todo o Nada 36 - -
17 Rear tailgate opening control input Todo o Nada 37 - -
COMFORT VAN DATA signal (parking
18 assistance ECU)
Multiplexado 38 - -
19 - - 39 - -
COMFORT VAN DATA/B signal
20 (parking assistance ECU)
Multiplexado 40 - -
Asignacion de los pines de los conectores p. 5/6
Conector PH1 # PIN Señal Tipo de señal # PIN Señal Tipo de señal
16-pines 1 LH stoplamp supply output - 9 Heated rear screen output? -
2 - - 10 RH stoplamp supply output -
COMFORT VAN supply (parking
3 assistance ECU)
- 11 Rear RH sidelamp output -
Accessories positive supply for the
4 Rear foglamps output - 12 rear harness (C3 and C2 only)
-
Rear wiper supply output (C3 and C2
5 only)
- 13 Right-hand rear indicator output -
6 - - 14 Left-hand rear indicator output -
7 Reverse lamps output (reverse gear) - 15 Rear LH sidelamp output -
Protected distribution (second wire)
8 (BAT_1)
- 16 BAT+ supply -
Conector PH2 # PIN Señal Tipo de señal # PIN Señal Tipo de señal
Accessories positive supply on the Front push operation electric windows
16-pines 1 front harness
- 9 supply
-
Protected distribution (third wire)
2 (BAT_1)
- 10 Sunroof supply (C3 and C2 only) +12V
BODY VAN 2 + supply (rain/sunlight
3 - - 11 sensor)
-
4 BODY VAN 1 + supply (airbags ECU) - 12 - -
5 - - 13 Door locking output -
Unprotected ignition positive supply
6 - - 14 (for air bag ECU)
-
7 Demisting rear view mirrors output - 15 Door unlocking output -
Rear push operation electric windows Child safety control output (L.H.D.).
8 supply (C3 and C3 Pluriel only)
- 16 Deadlocking motors supply output
-
Asignacion de los pines de los conectores p. 6/6
Conector PP # PIN Señal Tipo de señal # PIN Señal Tipo de señal
Brake pedal switch information input
16-pines 1 (stop)
- 9 - -
Protected distribution (second wire)
2 Ignition plus supply - 10 (BAT_1)
-
BODY VAN 1 + supply (engine relay Protected distribution (sixth wire)
3 unit)
- 11 (BAT_2)
-
Protected distribution (fourth wire)
4 - - 12 (BAT_1)
-
5 Reverse gear information input - 13 Front LH sidelamp output -
6 Electronic earth - 14 - -
7 Air conditioning compressor output - 15 Front RH sidelamp output -
BODY VAN 1 + supply (switching
8 Power earth - 16 module under the steering wheel)
-
Conector PB # PIN Señal Tipo de señal # PIN Señal Tipo de señal
Protected distribution (fifth wire)
10-pines 1 (BAT_1)
- 6 VAN + supply for the dashboard -
Button lighting output on the
2 - - 7 dashboard harness
-
COMFORT VAN DATA signal
3 - - 8 (instrument panel)
-
Accessories positive supply for the
4 dashboard
- 9 System status LED output -
COMFORT VAN DATA/B signal
5 - - 10 (instrument panel)
-
Esta informacion de PIN-OUT se aplica a la mayoria de las BSI de vehiculos del grupo PSA (Citroen/Peugeot/DS)
Proviene del ensayo y error con pruebas de multimetro y algunos diagramas propios de PSA de libre dominio.
Mas informacion en https://becomeaclassic206cc.wordpress.com/, BecomeAClassic206cc en Instagram y YouTube
