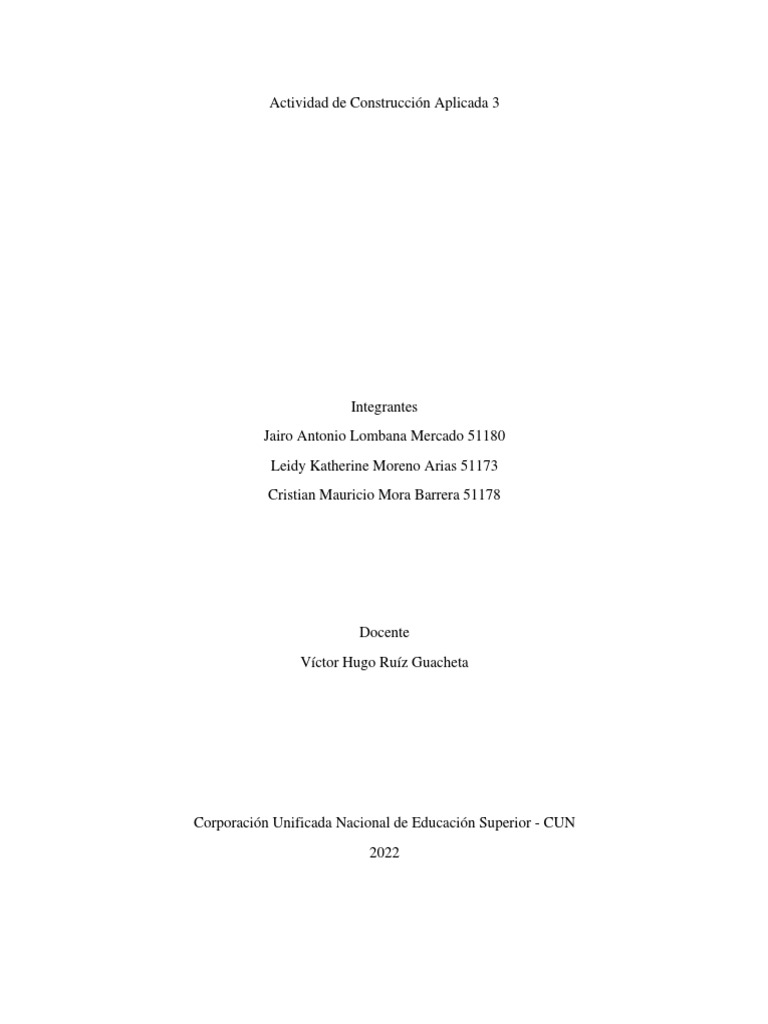

Actividad de Construcción Aplicada 3

Integrantes
Jairo Antonio Lombana Mercado 51180
Leidy Katherine Moreno Arias 51173
Cristian Mauricio Mora Barrera 51178

Docente
Víctor Hugo Ruíz Guacheta

Corporación Unificada Nacional de Educación Superior - CUN

2022
 Tabla de contenido

1. Introducción ........................................................................................................................
2. Paso a paso de montaje, instalación y configuración de la máquina virtual y central
telefónica IP con Asterisk. ..................................................................................................
3. Video explicativo…………………………………………………………………………..
4. Conclusión........................................................................................................................
 a. INTRODUCCIÓN

En el siguiente trabajo mostraremos la forma en la cual se configuraron 5 extensiones

PBX a través del programa ASTERISK, mediante el siguiente A.C.A podremos observar el

pasoa paso para configurar una virtual box, también como hacer funcionar las 5 extensiones a

través de las herramientas que encontramos en el software Asterisk y en la virtual box.

 b. PASO A PASO DE MONTAJE, INSTALACIÓN Y CONFIGURACIÓN DE LA
MÁQUINA VIRTUAL Y CENTRALTELEFÓNICA IP CON ASTERISK.

El primer paso para realizar la configuración y montar la extensión en asterisk es

primero descargar el software de asterisk, segundo descargar e instalar el virtual box, lo

primero que hay que hacer es crear una maquina virtual, le ponemos el nombre y segundo le

ponemos el tipo que es Linux y la versión es other Linux, finalmente le ponemos el tamaño de

la memoria que puede ser 3085 Mb de RAM para que la maquina fluya mas rápido, esto

también puede depender de la memoria que tenga nuestro pc, seguido nos toca crear el disco

duro y el tipo de disco duro que puede ser una imagen ISO podemos elegir dos tipos de

almacenamiento, este puede ser dinámico o tamaño fijo esto nos sirve ya sea para dejar un

tamaño designado o para que a través del desarrollo de nuestra actividad el tamaño vaya

creciendo de acuerdo a nuestras necesidades, lo siguiente es configurar una red lo mas

adecuado es dejarlo por adaptador fuente, aunque esto también puede variar según nuestra

tarjeta de red, cuando todo este configurado le damos clic en iniciar, seguido de iniciar nos da

la opción de seleccionar nuestro archivo ISO el cual tenemos que tener descargado

previamente seguido solo es iniciar, esperamos a que cargue el programa y seguimos con la

instalación recomendada, cuando inicia el programa se crea un usuario por defecto, creamos

nuestra contraseña y terminaría la instalación de nuestra maquina virtual, luego hay que

reiniciar la maquina virtual, luego de reiniciar la maquina hay que hay que direccionar la

dirección IP de manera estática de este modo; nano/etc/systconfig/network-scripts/ifcfg-eth0

seguido oprimimos la tecla Enter y nos aparece el archivo en el que vamos a configurar, las

opciones que debemos configurar son donde dice Bootproto, cambiamos la opción que dice

DHCP por Static, seguido le agregamos la IPADRESS, esta la buscamos desde el CMD con

el comando IPCONFIG, y le asignamos a nuestra maquina una dirección ip que este

disponible, luego le asignamos la mascara de subred escribiendo PREFIX-24, siguiente le

configuramos el Gateway con el numero 192.168.0.1, guardamos nuestras configuraciones con

las teclas Crtl O, mas enter y seguido reiniciamos para guardar las configuraciones con el

comando Ctrl x y escribimos la siguiente línea 18 etc/imit.d/network restart, seguido de esto

tenemos que verificar que nuestro servidor este funcionando desde PuTTY. Ingresando la

dirección IP que hemos configurado.

Siguiente a este debemos acceder a nuestra cuenta de FreePBX que debimos crear con

anterioridad y descargar el software, luego copiaremos la dirección IP que nos ha sido

asignada y la pegamos en el navegador para abrir la pagina de navegación del software,

cuando cargue nos dirigimos a la sección de aplicaciones y extensiones para configurar las

extensiones que le vamos a dar a nuestros teléfonos, en el caso de nuestro trabajo vamos a usar

el software Zoiper para realizar las llamadas, para la configuración

 Usamos el botón que esta en la parte superior izquierda que dice agregar extensión,

usamos el protocolo PJSIP, le ponemos el numero de extensión, le ponemos el Display name,

y le definimos una contraseña, y ponemos en la opción avanzado el DTMF SIGNALING en

automático, luego le damos submit para guardar los cambios y luego el botón de aplicar

configuración para que los cambios queden guardados y poder usar nuestro usuario, para usarlo

en nuestro teléfono tenemos que descargar la App de ZoIPER ponemos la extensión que

creamos nuestra contraseña y la dirección IP que usamos para configurarla, luego de hacer el

inicio de sesión ya podremos usar nuestra extensión.

Este es el paso a paso mostrado de una manera mucho mas grafica:

Configuración general.
Configuración del sistema.
Configuración del almacenamiento, ya habiendo desvinculado el cd de instalación.
 Configuración de la red por medio del wifi.

La maquina se ve así:

Al abrir la maquina virtual y poner el nombre y la contraseña se abre correctamente, y

así podemos iniciar la configuración del servidor.

Se abre el comando para iniciar la configuración de la IP.
Se configura la IP con los parámetros requeridos.
Se guarda y se reinicia para que los cambios queden registrados para la IP.
Ahora se prueba en PUTTY.
 Se valida que ingresa a la maquina con el usuario y contraseña.

Tuvimos problemas al intentar conectarse desde el Chrome, así que fue necesario
desactivar el firewall.
 Se comprueba que ya haya acceso.

Se ingresa con el usuario y contraseña ya configurados.

Una vez que carga la página fuimos a la parte de aplicaciones y extensiones.

Se inicia la configuración de la creación de la extensión 1.

Se inicia la configuración de las otras extensiones de igual forma.
 Debido a que no tenemos una cuenta Zoiper pro, tuvimos que instalar la aplicación en
diferentes dispositivos para hacer la prueba.

Y así pudimos hacer la prueba entre los diferentes dispositivos.

3. VIDEO EXPLICATIVO.

https://youtu.be/foIfj1YvmE0
 4. CONCLUSIÓN

Con este proceso podemos observar que podemos ahorrar bastante dinero y esfuerzos

realizando la configuración de extensiones mediante un software como Asterisk

programando llamadas telefónicas mediante las llamadas de VoIP, también aprendimos

como programar maquinas virtuales para así crear un servidor y poder programar las

extensiones PBX.
