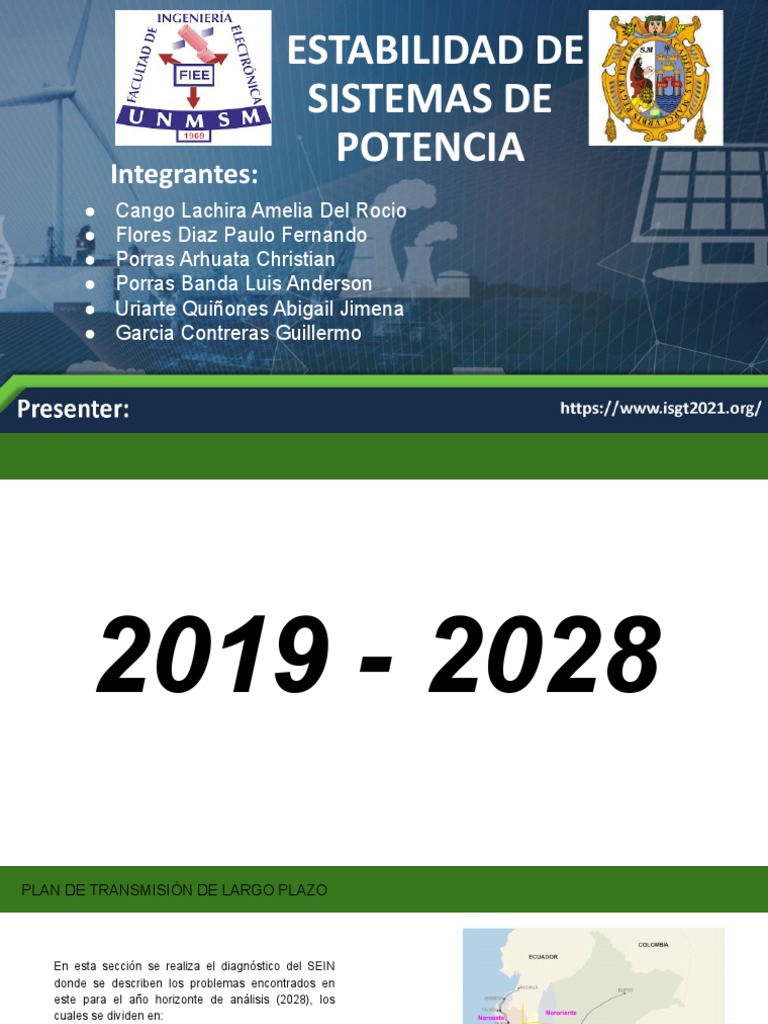

ESTABILIDAD DE
SISTEMAS DE
POTENCIA
Integrantes:
● Cango Lachira Amelia Del Rocio
● Flores Diaz Paulo Fernando
● Porras Arhuata Christian
● Porras Banda Luis Anderson
● Uriarte Quiñones Abigail Jimena
● Garcia Contreras Guillermo
2019 - 2028
PLAN DE TRANSMISIÓN DE LARGO PLAZO
En esta sección se realiza el diagnóstico del SEIN

donde se describen los problemas encontrados en
este para el año horizonte de análisis (2028), los
cuales se dividen en:
• Problemas de congestiones del análisis energético

• Regiones con necesidad de redundancia N-1
(Confiabilidad)
• Problemas del análisis eléctrico y en el ámbito del
artículo 14.3 del RT.
Propuestas de Opciones y Planes de Expansión
Las opciones son agrupadas en cinco planes: Plan A, Plan B, Plan C,

Plan D y Plan E.
En los cuales se plantea la construcción nuevas líneas y/o
repotenciaciones.
La capacidades de las líneas en 220 kV existentes del SEIN son relativamente bajas debido a
que utilizan criterios de diseño que consideran bajas temperaturas de operación del conductor.
Se evidencia una repotenciación del 60% (para alcanzar una potencia del orden de los 250 MVA,
a partir de una línea de 150 MVA de capacidad) generalmente no es necesario realizar trabajos
mayores.
Sino solamente remoción del terreno y en algunos casos el reemplazo de ciertos componentes
en determinadas estructuras.
Por lo tanto, las repotenciaciones de líneas de transmisión en el nivel de tensión de 220 kV, se
eligió la potencia de repotenciación de 250 MVA.
Análisis MINIMAX
Descripción de los Proyectos del Plan de Transmisión Elegido
Proyectos en el Área Norte Medio
Proyectos en el Área Norte Sierra.

Descripción de los Proyectos del Plan de Transmisión Elegido
Proyectos en el Área Centro Oriente
Proyectos en el Área Sur Medio

Consolidado del Plan de Transmisión 2028
PLAN VINCULANTE HASTA EL AÑO 2024
Propuestas de Opciones y Planes de Expansión
Análisis MINIMAX
Análisis de Confiabilidad N-1
los proyectos para cada zona son:

• LT 500 kV Huánuco – Tocache – Celendín – Trujillo
• LT 220 kV Cajamarca – Cáclic – Moyobamba (segunda terna)
• LT 220 kV Aguaytía – Pucallpa
• LT 220 kV Azángaro – San Gabán
COMPROBACIÓN DE LA VALIDEZ DEL PLAN AL AÑO 2033 (QUINTO AÑO ADICIONAL AL
HORIZONTE DEL ESTUDIO)
La metodología para la comprobación:

1) Analizar congestiones en el año 2033, considerando el Plan de
transmisión del año 2033. Se deslindará si las congestiones deben
ser resueltas con el plan del 2028 o serán afrontadas en las próximas
revisiones del plan.
2) Calcular HDN y MFI del Plan y compararlos contra los valores
recomendados en la Norma.
3) Calcular el criterio N-1 para el año 2033 de las opciones que se
justificaron por dicho criterio en el 2028, y compararlos contra el valor
recomendado en la Norma
- Análisis de Congestiones en el Año 2033
Análisis de Confiabilidad N-1
Para el 2033 se verifica que los proyectos justificados en el 2028 por N-1 sigan siendo
justificados por el mismo criterio. Los proyectos para el análisis N-1 son:
• LT 500 kV Huánuco – Tocache – Celendín – Trujillo
• LT 220 kV Cajamarca – Cáclic – Moyobamba (segunda terna)
• LT 220 kV Aguaytía – Pucallpa
• LT 220 kV Azángaro – San Gabán
2021 - 2030
1. RESUMEN EJECUTIVO
Objetivo: identificar los

requerimientos de
equipamiento de transmisión
del SEIN, que sirven a la
demanda y a la generación,
para un horizonte de 10 años.
PLAN DE
TRANSMISIÓN
2021-2030
PLAN DE
PLAN TRANSMISIÓN
VINCULANTE DE LARGO
PLAZO
Plan Vinculante de Transmisión – Sistema de
Proyectos ITC en el Horizonte Vinculante.
Transmisión Troncal.
Plan Vinculante
Proyecto Enlace 500 kV Huánuco – Tocache – Celendín – Trujillo
Este proyecto
refuerza la
transmisión de la
zona Norte, dando
confiabilidad y
mayor capacidad
de transferencia
entre las zonas
Centro y Norte
Plan Vinculante
Proyecto Enlace 500 kV Celendín – Piura
Brinda seguridad al
área Norte, aumenta
la transferencia de la
interconexión e
incrementa la
capacidad de
transmisión, sobre
todo en los
escenarios de mayor
generación ERNC
eólica en la Zona
Norte.
1. RESUMEN EJECUTIVO Permitie evacuar la generación renovable de la zona,
mejorando la estabilidad transitoria ante contingencias y
Proyecto Enlace 500 kV San disminuyendo el riesgo de resonancia subsíncrona por el
José – Yarabamba cambio de topología
Plan Vinculante Incrementa la capacidad de transformación de la S.E.
Proyecto Ampliación de la Transformación Montalvo, mejora la confiabilidad de la zona Sur ante
de la SE Montalvo 500/220 kV (2do contingencias de la línea existente Montalvo –
transformador) y Enlace 220 kV Montalvo – Moquegua o del Transformador 500/220 kV de la S.E.
Moquegua (2do Circuito) Montalvo.
Proyectos correspondientes a Instalaciones

de Transmisión de Conexión (ITC)
A continuación, se muestran los resultados de la planificación de las ITC en

las Áreas de Demanda siguientes:
• Áreas de Demanda 6 y 7 (Lima Norte y Lima Sur).
• Área de Demanda 1 (Piura y Tumbes)
• Área de Demanda 2 (Lambayeque, Jaén y Bagua)
• Área de Demanda 4 (San Martín y Yurimaguas)
Área de Demanda 1: Anillo 60kV Piura Oeste – Paita – Sullana
El problema es la caída de
tensión. Por otro lado, el
sistema no cumpliría con el
criterio de redundancia de
transmisión (N-1).
A fin de resolver la
problemática de esta zona, se
concluye:
• La construcción de una
nueva subestación de 220/60
kV en Colán alimentada con
enlace 220 kV 2T de 68 km,
desde la futura SE 500/220 kV
Piura Nueva (Este).
Área de Demanda 2: Sistema Eléctrico Chiclayo Urbano y

El proyecto resuelve la falta de Chiclayo Baja Densidad:
capacidad de transformación que
suministran de energía al área
(Chiclayo Oeste y Chiclayo Sur)
porque adiciona un nuevo punto de
alimentación en 220kV para los
sistemas eléctricos “Chiclayo
Urbano” y “Chiclayo Baja
Densidad” que se ubica en la zona
del crecimiento de la demanda.
• Enlace Línea de Transmisión 220

kV Lambayeque Oeste –
Lambayeque Norte (2 circuitos) de
12 km e implementación de la SE
Lambayeque Norte 220/60 kV con
un transformador de 120 MVA, y
líneas asociadas
Área de Demanda 4: Sistema Electrico Tarapoto
Este sistema eléctrico presenta

problemas de baja confiabilidad
y de falta de capacidad,
sobrecargando la línea de
transmisión L-1018 “Tarapoto –
Belaunde Terry”
Como solución se propone el
proyecto:
• Línea de Transmisión 220 kV
Belaunde Terry – Tarapoto Norte
de 85 km e implementación de la
SE Tarapoto Norte 220/138 kV
con un transformador de 120
MVA. Además, enlace Línea de
Transmisión 138 kV Tarapoto
Norte - Derv. Picota de 17 km.
Área de Demanda 6 y 7: Sistemas Lima Norte y Lima Sur

Se realizó un análisis
Estudio de cambio de estructura de tensiones para la subtransmisión de comparativo de
Lima Metropolitana expansiones de
subtransmisión en 138
kV y 60 kV para una
zona con alta densidad
de carga. Como
resultado del análisis, se
concluye la siguiente
estructura de tensiones
para Lima Metropolitana:
• EAT: 500 kV
• MAT: 220 kV
• AT: 138 kV
2. Descripción del proceso de planificación
La máxima demanda de
potencia fue de 7 018 MW
con un crecimiento del
1,93 % con respecto al
año anterior
La potencia efectiva de las

unid. generadoras a
12/2019 suma 12 637
MW. El 40,1 %
corresponde a unid.
hidroeléctricas y el 54,7 %
corresponde a unid.
térmicas, mientras que el
saldo restante
corresponde a unidades
eólicas y solares
La planificación de la transmisión
ENFOQUE INTEGRAL DE LA PLANIFICACIÓN
en el SEIN se lleva a cabo
mediante un enfoque basado en
incertidumbres.
El planificador debe acotar los

rangos de las incertidumbres
relevantes y tomar las decisiones
de expansión de manera que
sirvan para todos los rangos
indicados, o en su defecto para la
mayor parte de ellos..
Cada punto representa un “futuro”,

que se define como una
materialización de la incertidumbre
“demanda”.Esta incertidumbre no
solo varía en magnitud sino
también en ubicación geográfica.
METODOLOGÍA
El proceso de
planificación en el
año horizonte tiene
cinco etapas
principales:
Planteamiento de
Futuros,
Diagnóstico,
Propuesta de
Planes, Evaluación
de los Planes y
Verificación del
Plan.
VERIFICACIÓN DEL PLAN Tensión – Normal: 0,95 - 1,05 p.u.
Se hace a partir de su Tensión – Emergencia: 0,90 - 1,10 p.u. para el nivel de tensión de
evaluación en el 220 kV, y 0,90 - 1,05 p.u. para el nivel de
Modelo de Simulación tensión de 138 kV
de la Operación,
usando DIgSILENT Sobrecargas - Normal: No permitidas.
Power Factory
Sobrecargas - Emergencia: No permitidas.
Generación Activa y Dentro de Límites Operativos.

Reactiva de generadores:
FT sea estable ante apertura en 6 ciclos, o

una FM con recierre exitoso en Extra y MAT
Verificación por estabilidad debe ser estable, apertura no mayor a 6
transitoria: ciclos, y no mayor a 8 ciclos para un
sistema en AT, con recierre a 500 ms.
3. Premisas de Estudio
ZONAS DEL SEIN
• Norte (delimitada por las

subestaciones Chimbote y Kiman Ayllu
hasta el extremo norte).
• Centro (delimitada por las

subestaciones Paramonga Nueva,
Conococha, Campo Armiño y Marcona).
• Sur (delimitada desde las

subestaciones Cotaruse y Ocoña hasta
el extremo sur).
3. Premisas de Estudio Las proyecciones tratan de abarcar todo el rango de variación de
la incertidumbre de la demanda y nos sirven para la elaboración
de los futuros extremos de la misma; estos futuros a su vez son
PROYECCIÓN DE LA
un dato indispensable en el presente proceso de planificación de
DEMANDA
la transmisión
PROYECCIÓN DE LA DEMANDA
En resumen, para el periodo 2019-2030 las

tasas de crecimiento promedio para los
cinco escenarios de demanda, por tipo de
carga: demanda econométrica (vegetativa),
grandes cargas (cargas especiales e
incorporadas y proyectos), asimismo
algunos modelamientos especiales tales
como autoproductores, consumos propios
de centrales, etc. se muestran en la Tabla
PROYECCIÓN DE LA DEMANDA
Los cinco escenarios de demanda se pueden separar en zonas importantes de

demanda: zona Centro, zona Norte y zona Sur, los cuales al combinarse representar
los nudos límite de demanda que causan el mayor estrés en el sistema de
transmisión
3. Premisas de Estudio La incertidumbre tiene que ver con definir los proyectos de
generación para cubrir los futuros de demanda. Para este fin, se
FUTUROS DE LA OFERTA tiene que evaluar la cartera de proyectos existente, los cuales son
de los siguientes tipos:
• Grupo 1: Proyectos comprometidos hasta el 2024.

• Grupo 2: Proyectos con energía renovable no convencional (ERNC).
• Grupo 3: Está conformado por proyectos de centrales térmicas de los cuales se tiene
conocimiento que tienen posibilidades de ser construidas.
• Grupo 4: En base a la lista priorizada de proyectos de generación hidroeléctricos.
• Grupo 5: Proyectos de centrales térmicas para reserva fría.
FUTUROS DE HIDROLOGÍA Se consideran 3 futuros

hidrológicos para acotar el
rango de variación de
incertidumbre. Cada futuro
consiste en una secuencia
de 4 años (1965 a 2018).
Procedimiento:
• Simular la operación del
SEIN para todas las
secuencias hidrológicas.
• Ordenar ascendentemente
los costos de operación
según la secuencia
hidrológica.
• Se tomaron los percentiles
5, 50 y 95 que corresponden
a las secuencias hidrológicas
húmeda, media y seca
respectivamente.
Se consideran tres futuros de combustibles (costo alto, medio y
3. Premisas de Estudio bajo), para acotar el rango de variación de esta incertidumbre.
Se asume que los precios de los combustibles afectan directamente

FUTUROS DE PRECIOS
los costos de operación esperados de las simulaciones de MODPLAN
DE COMBUSTIBLES
Procedimiento:
• Hacer simulaciones de MODPLAN
para periodos de 4 años en modo
“uninodal”.
• En cada simulación, la demanda
en cada año es la misma.
• Se consideraron dos futuros de
oferta en cada simulación.
• Se simuló la hidrología media, con
el costo de operación resultante.
• Se simularon los 3 futuros de
combustibles y se calcularon los
cocientes de los costos de
operación total obtenidos de los
futuros alto y bajo sobre el del futuro
medio.
7 INSTALACIONES DE TRANSMISIÓN DE CONEXIÓN (ITC)
Resultados de la planificación de las ITC en las Áreas de Demanda desarrolladas conforme a lo dispuesto
por la Segunda Disposición Complementaria Transitoria de la R.M. N° 051-2018-MEM/DM en la cual se
establece que se incluirá progresivamente en el PT la planificación de las ITC de las Áreas de Demanda
según el orden de prioridad que establezca el COES en coordinación con OSINERGMIN, el que confirmó con
OFICIO N°0577-2018-GRT.
Áreas de Demanda comprendidas en el presente PT
• Área de Demanda 1 (Piura y Tumbes)
• Área de Demanda 2 (Lambayeque, Jaén y Bagua)
• Área de Demanda 4 (San Martín, y el Norte de Cajamarca)
• Áreas de Demanda 6 y 7 (Lima Norte y Lima Sur).
7.1 Información base y diagnóstico
7.1.1 Área de Demanda 6 y 7 - Lima Norte y Lima Sur
Demanda eléctrica para las Áreas de Demanda 6 y 7. Información remitida por OSINERMING, por parte de ENEL y LUZ DEL SUR, como
respuesta de las Observaciones a los Estudios Técnico-Económicos de los Titulares de los SST y SCT en el proceso de aprobación del
Plan de Inversiones 2021-2025.
Proyección de la demanda espacial en el Área de Demanda 6 y 7

7.1.1 Área de Demanda 6 y 7 - Modelado de la Red
Información del Consolidado del Plan de Inversiones en Transmisión 2017 – 2021. Resolución OSINERGMIN N° 033-2019-OS/CD y Plan
de Transmisión Vinculantes.
Cabe mencionar que la red actual
está configurada para migrar a la
Configuración C. El detalle consiste
en que una de las ternas del enlace
220 kV SAN LUIS – SANTA ROSA se
deriva a la barra doble de la SE
INDUSTRIALES 220kV la cual opera
con el acoplamiento abierto de modo
tal que todo el flujo proveniente de
SAN LUIS llega a SANTA ROSA
Para el modelado de red
luego del cambio de nivel
de tensión de 220 kV a 500
kV del circuito Chilca –
Planicie – Carabayllo, se ha
optado por aquella
topología que mejor permite
controlar los niveles de
cortocircuito por debajo de
40 kA (denominado
Configuración C en el
Informe de Diagnóstico).
7.1.1 Área de Demanda 6 y 7 - Diagnostico
El estudio de diagnóstico de los sistemas eléctricos Lima Norte y Lima Sur del Área de Demanda 6 y 7 respectivamente, comprende los
análisis eléctricos para la operación en condiciones normales y en contingencias simples (N-1).
i. Perfil de tensiones en barras 220 kV en condición N • El transformador PLANICIE 500/220 kV
– 600 MVA presentaría sobrecarga a
ii. Carga en transformadores 500/220 kV y líneas 220 kV en condición N. partir del año 2026.
• La línea doble terna de 220 kV
L-2010/2011 SANTA ROSA –
INDUSTRIALES presentaría sobrecarga
partir del cambio de nivel de tensión de
220 a 500 kV del circuito Chilca –
Planicie – Carabayllo.
Se ve necesario evaluar medidas de
control a fin de evitar sobrecargas en
condición N
Todas las barras de 220 kV

ubicadas en el área
metropolitana que dependen
de las subestaciones 500/220
kV Carabayllo, Carapongo y
Planicie, presentarían caídas
de tensión por debajo del
umbral mínimo de 95% en
todo el periodo de estudio
7.1.1 Área de Demanda 6 y 7 - Diagnostico
El estudio de diagnóstico de los sistemas eléctricos Lima Norte y Lima Sur del Área de Demanda 6 y 7 respectivamente, comprende los
análisis eléctricos para la operación en condiciones normales y en contingencias simples (N-1). • Las salidas de las principales líneas de 220
kV no derivan en consecuencias severas para
iii. Desempeño ante contingencias N-1 el sistema.
iv. Niveles de cortocircuito. • La línea doble terna L-2708/2709 Carapongo
– Cajamarquilla presentaría sobrecarga severa
en condición N-1.
• La línea doble terna L-2010/20NN Santa
Rosa – Industriales presentaría sobrecarga
extremadamente severa en condición N-1.
• Por lo anterior se ve necesario evaluar
medidas de control a fin de evitar sobrecargas
severas en condición N-1.
• En general los niveles de

cortocircuito se encuentran por
debajo de 40 kA.
• Las barras con mayores niveles
de cortocircuito se concentran en
el Sistema Lima Norte. Los casos
extremos se dan en las barras
CHAVARRIA y SANTA ROSA
cuyos valores se acercan a 40 kA.
• Por lo anterior se ve la necesidad
de evaluar la apertura de enlaces
de enmallado a fin de reducir los
niveles de cortocircuito
7.1.1 Área de Demanda 1
Las proyecciones de demanda eléctrica para el Área de Demanda 1 se ha tomado la información de demanda remitida a OSINERGMIN por
parte de ELECTRO NOR OESTE S.A. (ENOSA) como respuesta a las Observaciones a los Estudios Técnico-Económicos de los Titulares
de los SST y SCT en el proceso de aprobación del Plan de Inversiones 2021-2025
Proyección de la demanda eléctrica en el Área de Demanda 1

Para el modelado de la red del Área de Demanda 1, se ha tomado información de las siguientes fuentes:
• Consolidado del Plan de Inversiones en Transmisión 2017 – 2021. Resolución OSINERGMIN N° 033-2019-OS/CD.
• Plan de Transmisión Vinculantes.
• Para el presente informe, en el modelado de redes se ha actualizado la ubicación de la Nueva SET 220/60 kV Chira y sus respectivas
interconexiones a las redes de 220 y 60 kV asociadas.
7.1.1 Área de Demanda 1 – Diagnostico
El estudio de diagnóstico del sistema eléctrico del Área de Demanda 1, comprende los análisis eléctricos para la operación en condiciones
normales y en contingencias simples (N-1)
La principal zona problemática del Área de
Demanda 1 es el Anillo 60kV Piura Oeste –
Paita – Sullana. La criticidad de este anillo
es evidente, pues se reitera aun cuando las
proyecciones de demanda consideradas en
la presente evaluación son menores
respecto a la demanda empleada en la
etapa del diagnóstico
El estudio de diagnóstico del sistema
eléctrico del Área de Demanda 1,
comprende los análisis eléctricos para
la operación en condiciones normales y
en contingencias simples (N-1)
ii. En condiciones normales de operación el

problema principal del Anillo 60kV Piura
Oeste – Paita – Sullana es la caída de tensión
– por debajo del umbral mínimo de 95% – en
las siguientes situaciones:
a. En todas las barras 60 kV del anillo,
excepto la barra fuente PIURAOESTE60, en
periodos de avenida hasta antes de la puesta
en servicio de la Nueva SET Chira 220/60 kV.
b. Con el ingreso de la Nueva SET Chira
220/60 kV, las barras TIERRACOL60,
PAITA60 y PAITAIND60, siguen presentando
caídas de tensión en el resto del periodo de
estudio.
iii. En casos de contingencia simple (N-1) en

el Anillo 60kV Piura Oeste – Paita – Sullana,
la operación del sistema puede devenir en
colapso de tensión en las siguientes
situaciones:
a. Con las salidas de los circuitos [L-2250
Piura Oeste - Talara], [L-6654 Piura
Oeste - Paita], [LT60kV Paita-PaitaInd],
[LT60kV PaitaInd-Tablazo], [L-6662B La
Huaca- El Arenal] y [L-6698A Sullana -
Drv.Curumuy] hasta antes de la puesta
en servicio de la Nueva SET Chira
220/60 kV.
b. b. Con las salidas de los circuitos [L-6654
Piura Oeste - Paita] y [LT60kV
PaitaInd-Tablazo], con la Nueva SET
Chira 220/60 kV operando.
v. El ingreso de la Nueva SET Chira

220/60 kV no resuelve la problemática
del Anillo 60kV Piura Oeste – Paita –
Sullana en su totalidad. Solo sirve para
aliviar la zona de Chira y Sullana en
condiciones normales de operación.
Las empresas ELECTRO ORIENTE S.A. (ELOR) y ELECTRONORTE S.A. (ENSA) presentaron sus proyecciones de demanda
correspondiente al Área de Demanda 2, ante la solicitud del COES, las que a su vez forman parte de sus propuestas del Plan de
Inversiones 2021-2025 presentadas al Osinergmin. Según el procedimiento establecido en la NORMA TARIFAS21 y con base a
la mejor información disponible, se obtiene la proyección global de la demanda de energía eléctrica correspondiente al Área de
Demanda 2
Diagnóstico
Se ha actualizado la demanda del Área de Demanda 2 y se ha realizado el análisis eléctrico correspondiente. El diagnóstico de
las condiciones operativas comprende los siguientes análisis:
• Flujo de Potencia en condiciones normales: Se ha simulado el flujo de potencia para todos los escenarios en el corto y largo
plazo. Los resultados para los indicadores “Tensiones en Barras”, “Carga en Transformadores” y “Carga en Líneas de
Transmisión”
• Cálculo de Cortocircuito: Se ha calculado las “Corrientes de Cortocircuito Monofásico” – método IEC 60909 – para todos los
escenarios por año, en las horas de máxima demanda coincidente con el sistema eléctrico.
7.1.1 Área de Demanda 2 – Condiciones normales
Tensiones en Barras: Los resultados de la simulación en cuanto a las tensiones en barras, para la hora de máxima demanda
coincidente con el sistema eléctrico
Las barras de Las barras extremas
ILLIMO60, OLMOS60 y
NMOTUPE60 y OCCIDENTE60,
PPAÑALA60, presentan caída de
presentan caída de tensión por debajo del
tensión por debajo umbral mínimo de 95%
del umbral mínimo en desde el año 2023,
el largo plazo. asimismo las barras
MOTUPE60 y LAVIÑA60
La barra JAEN60 presentan el mismo
ubicada aguas abajo en problema desde el año
la línea radial 60 kV 2026
L-60751-J (4.2km),
presenta caída de
tensión por debajo del
umbral mínimo de 95% La barra
desde el año 2023 hasta NUEVAJAEN138
el fin del periodo de presenta caída de
evaluación tensión por debajo del
umbral mínimo de 95%
Las barras BAGUA60 y en el todo el horizonte
MUYO60, ubicadas aguas de evaluación.
abajo en la línea radial 60
kV L-60751-B que parte de Todas las barras de 220 y
la SE Nueva Jaén, 138 kV (excepto
presentan caída de tensión NUEVAJAEN138) operan
por debajo del umbral a dentro de la banda ±
mínimo en el largo plazo. 5% para todos los
Asimismo, la barra escenarios y en todo el
NUEVAJAEN60 presenta el periodo de evaluación.
mismo problema
Carga en Transformadores: Los resultados de la simulación en cuanto a la “Carga en Transformadores” (factor de utilización en %), para
la hora de máxima demanda coincidente con el sistema eléctrico
La sobrecarga en los tres
(03) transformadores de
la SE Chiclayo Oeste en
el corto plazo, y
sobrecarga severa en el
largo plazo, evidencia la
necesidad de capacidad
de transformación en el
corto plazo
La sobrecarga que
presenta los
transformadores
220/138/22.9 kV –
35/32/3 MVA de la SE
Carhuaquero, en el La sobrecarga que
largo plazo, presenta el
corresponde al transformador
devanado de 22.9 kV 138/60/22.9 kV –
(3 MVA). 40/40/10 MVA de la
SE Nueva Jaén, en el
largo plazo,
corresponde al
devanado de 60 kV
(40 MVA). Ello
evidencia la falta de
capacidad en 60 kV
para sistema eléctrico
Bagua - Jaén.
Carga en Líneas de Transmisión: Los resultados de la simulación en cuanto a la “Carga en Líneas de Transmisión” (factor de utilización en %), para la
hora de máxima demanda coincidente con el sistema eléctrico
Todas las líneas de
220 y 60 kV operan a
un régimen de carga
por debajo de su La línea de 138 kV
capacidad nominal. L-1138 CUTERVO –
Es decir, no NUEVA JAEN es
presentan problemas modelada considerando
de sobrecarga en su capacidad real para
todo el periodo de evitar la sobrecarga a
evaluación partir del año 2022
7.1.1 Área de Demanda 2 – Cálculo de Cortocircuito
Cálculo de Cortocircuito: Se ha calculado las “Corrientes de Cortocircuito Monofásico” – método IEC 60909 – para todos los escenarios por año, en
las horas de máxima demanda coincidente con el sistema eléctrico
La observación
resultante es que, el
valor máximo de la
intensidad de
cortocircuito para
todos los escenarios
y en todo el periodo
evaluado, es de 16.1
kA en la barra
CHICLAYO OESTE
de 60 kV
ELOR presentó su proyección de demanda correspondiente al Área de Demanda 4, ante la solicitud del COES, la que a su vez formó parte de
su propuesta del Plan de Inversiones 2021-2025 presentada al Osinergmin. Según el procedimiento establecido en la NORMA TARIFAS y con
base a la mejor información disponible, se obtiene la proyección global de la demanda de energía eléctrica correspondiente al Área de
Demanda 4,
Diagnóstico
Se ha actualizado la demanda del Área de Demanda 4 y se ha realizado el análisis eléctrico correspondiente. El diagnóstico de las
condiciones operativas comprende los siguientes análisis.
• Flujo de Potencia en condiciones normales: Se ha simulado el flujo de potencia para todos los escenarios en el corto y largo
plazo. Los resultados para los indicadores “Tensiones en Barras”, “Carga en Transformadores” y “Carga en Líneas de
Transmisión”.
• Cálculo de Cortocircuito: Se ha calculado las “Corrientes de Cortocircuito Monofásico” – método IEC 60909 – para todos los
escenarios por año, en las horas de máxima demanda coincidente con el sistema eléctrico
7.1.1 Área de Demanda 4 – Condiciones Normales
Tensiones en Barras: Los resultados de la simulación en cuanto a las tensiones en barras, para la hora de máxima demanda coincidente
con el sistema eléctrico
Las barras de 220 kV no

presentan problemas de caída
de tensión en todo el periodo
evaluado
Las barras de 60 kV no presentan

problemas de caída de tensión en
todo el periodo evaluado
La barra de 138 kV
TARAPOTO138, en el horizonte
del largo plazo, presenta caída de
tensión por debajo del umbral
mínimo de 95%
Carga en Transformadores: Los resultados de la simulación en cuanto a la “Carga en Transformadores” (factor de utilización en %), para la hora de
máxima demanda coincidente con el sistema eléctrico
La sobrecarga que presenta el

Transformador 138/60/10 kV – Sobrecarga del Transformador
15/15/7 MVA de la SE 220/138/22.9 kV – 100/100/20 MVA de
Moyobamba a partir del año la SE Belaunde Terry y del
2021 corresponde al devanado Transformador 138/22.9/10 kV –
de 10 kV (7 MVA). 30/9/30 MVA de la SE Tarapoto, en el
largo plazo del periodo de evaluación
Carga en Líneas de Transmisión: Los resultados de la simulación en cuanto a la “Carga en Líneas de Transmisión” (factor de utilización en %), para la
hora de máxima demanda coincidente con el sistema eléctrico
Todas las líneas de 220

kV operan a un régimen Respecto a las líneas
de carga por debajo de su de 138 kV se observa
capacidad nominal. Es sobrecarga en la línea
decir, no presentan L-1018 TARAPOTO –
problemas de sobrecarga
BELAUNDE TERRY en
en todo el periodo de
evaluación el corto y largo plazo.
Esta línea de
transmisión presenta
sobrecarga severa a
partir del año 2026
7.1.1 Área de Demanda 4 – Cálculo de Cortocircuito
Se ha calculado las “Corrientes de Cortocircuito Monofásico” – método IEC 60909 – para todos los escenarios por año, en las horas de
máxima demanda coincidente con el sistema eléctrico
La observación resultante
es que, el valor máximo
de la intensidad de
cortocircuito para todos
los escenarios y en todo el
periodo evaluado, es de
3.7 kA en la barra
MOYOBAMBA de 60 kV
7.1 Proyectos ITC en el horizonte vinculante
7.1.1 Propuesta de cambio de estructura de tensiones para la subtransmisión en Lima Metropolitana
Estudio de cambio de Estructura de Tensión Realizado
Estudio de cambio de Estructura de Tensión Realizado
• EAT: 500 kV
• MAT: 220 kV
• AT: 60 kV
El desarrollo urbano de Lima incrementará la demanda de electricidad en gran parte de la ciudad, por lo que la capacidad de la subtransmisión en 60
kV podría ser insuficiente. Por esta razón es necesario evaluar la introducción de un nuevo nivel de tensión para la subtransmisión cuyo valor sea un
intermedio entre 220 y 60 kV, la cual podría permitir atender la demanda eléctrica de la ciudad en el largo plazo
Estudio de propuesta de estructura de tensiones de subtransmisión en Lima Metropolitana

• Comparar las estructuras de ciudades latinoamericanas similares en extensión y población, estableciendo un “Benchmarking” entre las estructuras
de tensiones de ellas.
• Análisis de costos de expansión de subtransmisión de Lima Metropolitana mediante simulaciones de expansión de redes a 60 kV y a otra tensión
candidata que lo reemplace
Se ha realizado la evaluación comparativa de la estructura de tensiones, topología y capacidad instalada de sistemas eléctricos de ciudades con alta
densidad urbana cuya población sea mayor a 7 millones de habitantes o cuya demanda actual sea mayor a 3 GW. En este sentido se seleccionaron 3
ciudades latinoamericanas: Bogotá, Buenos Aires y Río de Janeiro
Unifilar de la red de AMBA, Color rojo: instalaciones de 500 kV, Color naranja: instalaciones de 220 kV, Color azul oscuro: instalaciones de
132 kV
Frontera eléctrica entre la red de LIGHT y la Red Básica del SIN. 500 kV, 345 kV y 138 kV
Resumen del “benchmarking” del esquema de tensiones y de la topología
Los resultados del benchmarking, en base a la información accedida de las empresas de distribución de las ciudades estudiadas, se
resumen en la siguiente tabla.
Comparativamente las estructuras de tensiones de subtransmisión de las grandes urbes

latinoamericanas estudiadas están en tres niveles:
Transmisión/Subtransmisión:
▪ EAT 500kV
▪ MAT 220-230 kV
▪ AT 115-132-138 kV
El equivalente en tensiones normalizadas peruanas:
▪ EAT 500 kV
▪ MAT 220 kV
▪ AT 138 kV
Análisis de costos de expansión en Lima Metropolitana a 138 kV en reemplazo de 60 kV
Un análisis comparativo de expansión en 138 kV para una zona con alta densidad de carga. Para dicho análisis se
seleccionó la parte de la red de 60 kV alimentada por las subestaciones de 220/60 kV de Barsi y Malvinas. Se muestra la
comparación entre los costos de inversión de las expansiones de subtransmisión, considerando redes subterráneas, en 60
kV y 138 kV. Estas expansiones están previstas a entrar en servicio en el Largo Plazo.
Comparación entre los costos de inversión de las expansiones de subtransmisión en 60 kV y 138 kV.
Evaluación de utilización de la de estructura de tensiones propuesta
Se ha hecho una evaluación de utilización de la de estructura de tensiones propuesta a 10, 20 y 30 años de horizonte considerando la
evolución de la densidad de carga de Lima Metropolitana. Para esto se ha elaborado el mapa de densidades de carga para los años
2018, 2030, 2040 y 2050 en función del rango de densidades definidas
Definición de rango de densidades de carga
En el siguiente cuadro se presenta la proyección de la demanda espacial estratificada por rangos de densidad para la zona urbana de
Lima que abarca alrededor de 1300 km2.
Distribución de carga y área atendida en función del rango de densidades de carga
Para la situación actual se observa que las cargas de muy alta densidad (> 4 MW/km2) representan el 60% de la demanda
ocupando un área aproximado de 200 km2. Para el año 2050 se estima que las cargas de muy alta densidad serán alrededor del
90% del total urbano ocupando un área aproximado de 600 km2. se evidencia la necesidad de expandir la subtransmisión en un
nivel de tensión superior a 60 kV.
Mapa de densidad de carga de Lima Metropolitana – Año 2018 Mapa de densidad de carga de Lima Metropolitana – Año 2030
Mapa de densidad de carga de Lima Metropolitana – Año 2040 Mapa de densidad de carga de Lima Metropolitana – Año 2050
7.2.1 Área de Demanda 6 y 7 (Lima Metropolitana)
Para los sistemas Lima Norte y Lima Sur se han evaluado soluciones enfocados en mejorar los perfiles de tensiones en 220 kV, resolver
problemas de sobrecargas en líneas de 220 kV y transformadores 500/220 kV, procurando controlar el incremento de niveles de
cortocircuito en el horizonte.
Ampliación de la SE Planicie 500/220 kV 600 MVA (2do trasformador)
Esquema Unifilar al 2025 con Propuestas de Soluciones en el Horizonte Vinculante – Área de Demanda 6 y 7
La valorización de las inversiones para la solución propuesta en el horizonte vinculante
De los análisis eléctricos con la propuesta de solución en el horizonte de estudio, se llega a las siguientes conclusiones:
i. Perfil de tensiones en barras 220 kV en condición N.
• Las principales barras de 220 kV ubicadas en el área metropolitana operarían dentro de la banda tolerable.
ii. Carga en transformadores 500/220 kV y líneas 220 kV en condición N.
• Se aliviará la sobrecarga prevista del transformador PLANICIE 500/220 kV – 600 MVA.
• Se aliviará la sobrecarga extremadamente prevista de la línea doble terna L2010/20NN Santa Rosa – Industriales.
iii. Desempeño ante contingencias N-1.
• Las salidas de las principales líneas de 220 kV no derivan en consecuencias severas para el sistema.
iv. Niveles de cortocircuito.
• En general los niveles de cortocircuito se encuentran controladas por debajo de 40 kA.
Propuesta de ITC
Adicionalmente, para el control de congestiones en las líneas de 220 kV y corrientes de cortocircuito
• Desconexión de línea 220 kV L-2003

Santa Rosa – Chavarría
• Desconexión de línea 220 kV L-2004
Santa Rosa – Chavarría
• Desconexión del tramo entre
Industriales y San Juan de Línea 220
kV L-2011 Santa Rosa – San Juan
• Desconexión del tramo entre
Industriales y San Juan de Línea 220
kV L-2018 Industriales – San Juan
Anillo 60kV Piura Oeste – Paita – Sullana
A fin de resolver la problemática de esta zona se han evaluado alternativas de solución con Instalaciones de Conexión de Transmisión
(ITC).
Nueva SE Colán 220/60 kV con enlace 220 kV 2T de 68 km, alimentado desde la futura SE 500/220 kV Piura Nueva (Este).
La alimentación 220 kV de Piura Este a Colán consistirá en una línea aérea doble terna de 68 km con capacidad de 250 MVA/terna.
Anillo 60kV Piura Oeste – Paita – Sullana
A fin de resolver la problemática de esta zona se han evaluado alternativas de solución con Instalaciones de Conexión de Transmisión
(ITC).
Nueva SE Colán 220/60 kV con enlace 220 kV 2T de 68 km, alimentado desde la futura SE 500/220 kV Piura Nueva (Este).
La alimentación 220 kV de Piura Este a Colán consistirá en una línea aérea doble terna de 68 km con capacidad de 250 MVA/terna.
De los análisis eléctricos con la propuesta de

solución en el horizonte vinculante, se llega a las
siguientes conclusiones:
• La propuesta de solución SE Colán 220/60 kV +
LT 220 kV Piura – Colán afianzará la zona de Paita
dándole confiabilidad, por lo que su operación no
dependerá de la operación de la CT Tablazo, así
como no sería afectada por la salida de las líneas,
cumpliendo con el criterio N1
Propuesta de ITC
se indican los cambios de topología en la red como resultado de la implementación de la propuesta
Desconexión de la línea
60 kV “L-6654 Piura
Oeste – Paita”
Análisis correspondiente al Sistema Eléctrico Chiclayo Urbano y Chiclayo Baja Densidad
se ha identificado un mayor crecimiento de demanda de la zona urbana de la ciudad de Chiclayo (zona norte). Se instalara nuevos
puntos de conexión de suministro en 220 kV, en las zonas de expansión y crecimiento de las áreas urbanas, se propone incluir una
nueva subestación 220/60 kV, ubicada a una distancia lo más cercana al área urbana de la ciudad
Análisis Eléctrico
De la revisión de los
resultados obtenidos
se debe señalar que,
las barras extremas Cambio de Topología
OLMOS60, 1) Desconexión de la LT
OCCIDENTE60 y 60 kV Chiclayo Oeste –
MOTUPE60 ubicadas Lambayeque Sur;
en el sistema eléctrico 2) Desconexión de la LT
Chiclayo Baja 60 kV Chiclayo Oeste –
Densidad, presentan Derv. Lambayeque Sur;
caída de tensión por 3) Desconexión de la LT
debajo del umbral 60 kV Chiclayo Oeste –
mínimo de 95% en el Derv. Lambayeque.
largo plazo.
Análisis correspondiente al Sistema Eléctrico Bagua - Jaén
A fin de resolver el problema del criterio de redundancia y de la caída de tensión, en el horizonte de planeamiento del sistema eléctrico en
estudio, se han propuesto las siguientes alternativas de solución. Para ello, se debe precisar que dicho sistema tiene una demanda de 60
MW el año, 10 del horizonte de planeamiento llegando a 95 MW el año 30, en ese sentido, el nivel óptimo de tensión para alimentar dicha
demanda en el horizonte de 30 años (vida referencial útil de una línea de transmisión) es de 220 kV
Interconexión LT 220 kV
Cáclic – Jaén Norte de 130 km
e implementación de la SE
Jaén Norte 220/60 kV con un
transformador de 120 MVA, y
líneas asociadas en 60 kV
De la revisión de los
resultados obtenidos se debe
precisar que, la sobrecarga
que presenta los
transformadores de la SE
Carhuaquero 220/138/22.9 kV
de 35/32/3 MVA (en el largo
plazo) y SE Cutervo
138/22.9/13.2 kV de 35/32/3
MVA (en todo el periodo de
evaluación), corresponden al
devanado de 22.9 kV (3 MVA)
y 13.2 kV (2.5 MVA)
Propuesta de ITC
Proyectos ITC para el Área de Demanda 2
Análisis correspondiente al Sistema Eléctrico Tarapoto
A fin de resolver los problemas de sobrecarga de líneas de transmisión, falta de capacidad de transformación y criterio de
redundancia en el horizonte de planeamiento del sistema eléctrico analizado, se han propuesto las siguientes alternativas de
solución. Para ello, se debe precisar que dicho sistema tiene una demanda de 150 MW el año 10 del horizonte de planeamiento
llegando a 218 MW el año 30, en ese sentido, el nivel óptimo de tensión para alimentar dicha demanda en el horizonte de 30
años (vida referencial útil de una línea de transmisión) es de 220 kV.
Interconexión Línea de
Transmisión 220 kV Belaunde
Terry – Tarapoto Norte de 85
km
Implementación de la SE
Tarapoto Norte 220/138 kV
con un transformador de 120
MVA.
Además, enlace Línea de
Transmisión 138 kV Tarapoto
Norte - Derv. Picota de 17 km
El problema de la sobrecarga que
presenta el Transformador
138/60/10 kV – 15/15/7 MVA de la
SE Moyobamba a partir del año
2021 corresponde al devanado de
10 kV (7 MVA)
A partir del año 2024 el 50% de la

carga del devanado de 10 kV se ha
trasladado al devanado de 60 kV
Cambio de Topología
Desconexión de la LT 138 kV
Belaunde Terry – Derv. Tarapoto
Norte
Propuesta de ITC
Proyectos ITC para el Área de Demanda 4
7.3 Proyectos ITC de Largo Plazo
7.3.1 Área de Demanda 6 y 7: Proyecto de Instalaciones de Transmisión de Conexión (ITC) A 500 kV, para Lima Metropolitana
Actualmente, para el suministro eléctrico de Lima Metropolitana se cuenta con dos subestaciones de 500 kV en la Zona Este de la
ciudad, la S.E. Carapongo, y la S.E. Carabayllo, y se encuentra en proceso de ejecución la S.E. La Planicie
El centro de carga de la ciudad se ubica en la Zona Oeste de la ciudad, cercana al litoral, por el que se han venido desarrollando líneas
en 220 kV, desde las subestaciones 500 kV en la Zona Este, de cada vez mayor longitud.
Proyección de la demanda La proyección estimada de la demanda de Lima Metropolitana para el largo plazo (2030) muestra un crecimiento de 4.1 %
entre el año 2017 y 2030, alcanzando los 5056 MW
Proyección de la demanda de Lima al año 2030
Se estudió una alternativa de expansión de ITC en corriente continua (HVDC). Se consideraron las subestaciones 500 kV proyectadas,
para instalación subterránea.
El estudio contempló evaluar diversas alternativas de expansión, en 220 kV, en 500 kV y en HVDC (corriente continua), en el muy largo
plazo (año 2048) y sobre esta base determinar la solución de largo plazo (año 2030).
Dado que actualmente la generación distribuida es muy pequeña en la ciudad, comparado con su demanda total y las relativas altas
tasas de crecimiento de ésta, y además no se cuenta con proyecciones de crecimiento de ese tipo de generación, en el estudio no se
consideró crecimiento de la generación distribuida.
Sin embargo, en revisiones de los siguientes planes de transmisión podrá ser considerada con lo que se estima que la solución
propuesta para el 2030 podría mantenerse, pero postergarse las obras propuestas para el muy largo plazo (después del 2030).
Las alternativas evaluadas comprenden las siguientes configuraciones:

• Configuración 1 Expansión radial HVAC en 500 kV
• Configuración 2 Expansión radial HVAC en 500 kV con SSEE intermedia
• Configuración 3 Expansión en anillo HVAC en 500 kV
• Configuración 4 Expansión en anillo HVAC en 220 y 500 kV
• Configuración 5 con Expansión en anillo HVDC en ±400 kV
Diagrama Unifilar simplificado de la alternativa Configuración 1 Expansión radial HVAC en 500 kV
Diagrama Unifilar simplificado de la alternativa Configuración 2 Expansión radial HVAC en 500 kV con SSEE intermedia
Diagrama Unifilar simplificado de la alternativa Configuración 3 Expansión en anillo HVAC en 500 kV
Diagrama Unifilar simplificado de la alternativa Configuración 5 con Expansión en anillo HVDC en ±400 kV.
Diagrama Unifilar de la Propuesta de Expansión de largo Plazo (2030) de ITC para Lima Metropolitana
El proyecto de expansión de ITC

propuesto para el Largo Plazo (2030),
presenta dos enlaces a 500 kV
independientes que alimentan a
subestaciones en 500 kV, una para Lima
- Norte desde la subestación Carapongo
y la otra para Lima – Sur en la
subestación San Juan 500 kV desde la
subestación Chilca 500 kV.
Para el muy largo plazo (más allá del año 2030), el esquema planteado, se mantiene, pero solo cerrando el anillo 500 kV entre Lima -
Norte y Lima - Sur
La expansión propuesta es también el resultado

de análisis de mínimo costo comparando
alternativas de expansión de 220 kV versus 500
kV, resultando la expansión a ésta última tensión,
la solución de mínimo costo a valor actual y en
costos de inversión
En la zona comprendido por Anillo 60kV Piura Oeste – Paita – Sullana se observa que el principal problema es la caída de tensión. Este problema
persistiría aun contando con el ingreso de la Nueva SE Chira 220/60 kV.
Por otro lado, si bien la propuesta del plan vinculante la SE Colán 220/60 kV + LT 220 kV Piura – Colán afianzará la zona de Paita dándole
confiabilidad, para el largo plazo será necesario proponer una nueva instalación para mejorar la operación del sistema eléctrico de Sullana
Alternativa de Largo Plazo:

• En el largo plazo, la construcción de una
nueva subestación de 220/60 kV en
Sullana alimentada con enlace 220 kV 2T
de 42 km, desde la futura SE 500/220 kV
Piura Nueva (Este)
• Enlace 220 kV Piura Este – Nueva

Sullana, ampliaciones y subestaciones
asociadas
• Nueva subestación MAT/AT a ubicarse en

la zona de Sullana.
• La alimentación 220 kV de Piura Este a

Sullana, consistirá en una línea aérea doble
terna de 42 km con capacidad de 250
MVA/terna
Propuesta de ITC
7.3 Consolidado de proyectos
Consolidado de Proyectos ITC en el Horizonte Vinculante Consolidado de Proyectos ITC en el Largo Plazo
8 OTROS TEMAS DEL PLAN DE TRANSMISIÓN
8.1 Fecha requerida de Operación Comercial de Proyectos del Plan Vinculante
8.1.1 Fecha requerida de operación comercial de Proyectos de Transmisión Troncal
La fecha requerida de operación comercial de

Proyectos de Transmisión Troncal del Plan
Vinculante se ha tomado de los anteproyectos
contenidos en el Volumen III Anteproyectos del
Plan de Transmisión
8.1 Fecha requerida de Operación Comercial de Proyectos del Plan Vinculante
8.1.2 Fecha requerida de operación comercial de Proyectos ITC.
La fecha requerida de operación comercial de

Proyectos ITC, se ha tomado de los
anteproyectos contenidos en el Volumen III
Anteproyectos del Plan de Transmisión
8.2 Análisis de Sensibilidad de Proyectos Transmisión
En esta sección se realiza el análisis

de retrasos de proyectos
comprometidos que se encuentran
paralizados por controversia o que
tienen problemas que dificultan su
construcción. Por lo que se considera
su ingreso después del horizonte del
Vinculante (año 2026)
Adicionalmente se considera el
retraso de proyectos de generación
de centrales hidroeléctricas
renovables provenientes de
subastas RER las cuales se
encuentran en proceso de arbitraje,
estos proyectos en total suman 168
MW de generación
Para identificar el efecto de los retrasos de los proyectos listados, se realizan simulaciones del MODPLAN en condición normal para el
año 2026,presentando el análisis de congestiones para cada área que contiene retrasos de proyectos
Área Norte Medio
Para esta área se observa que sin el proyecto de repotenciación de la LT 500 kV Carabayllo – Chimbote – Trujillo a 1000 MVA se
presentan sobrecargas del orden del 6% en la LT 500 kV Carabayllo – Chimbote, en escenarios de demanda optimista en el Norte y Sur,
a pesar de tener la segunda longitudinal en 500 kV (LT 500 kV Huánuco – Tocache – Celendín - Trujillo). Sin el proyecto de la LT 220 kV
Trujillo – Cajamarca no se presentan sobrecargas en el área
Área Nororiente
Sin el proyecto LT 220 kV Moyobamba – Iquitos, esta área sigue operando aislado, no afecta el área
Área Centro Sierra
Sin el proyecto de repotenciación de la LT 220 kV Oroya – Carhuamayo no se presentan sobrecargas en el área.

Área Sierra Costa
Sin los proyectos de repotenciación de las LLTT 220 kV Mantaro – Huancavelica, Huanza – Carabayllo, Pomacocha – San Juan y Pachachaca –
Callahuanca. Se observan problemas por sobrecarga en la LT 220 kV Huanza – Carabayllo para todos los escenarios de hasta 45 %, también se
observan sobrecargas en la LT 220 kV Pachachaca – Callahuanca de hasta 18 % en escenarios de demanda optimista
En resumen, se presentan los retrasos de proyectos que presentan problemas de congestión:
• El retraso de la repotenciación LT 500 kV Carabayllo – Chimbote – Trujillo produce sobrecargas de hasta 6 % en esta línea a pesar de tener la
segunda línea longitudinal en 500 kV al Norte.
• El retraso de la repotenciación LT 220 kV Huanza -Carabayllo produce sobrecargas en esta misma línea para todos los escenarios de hasta 48 %.
• El retraso de la repotenciación LT 220 kV Pachachaca – Callahuanca puede producir sobrecargas en esta misma línea de hasta 18% para un
escenario de demanda optimista en el Centro.

Christian

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Christian

Cargado por

Copyright:

Formatos disponibles

ESTABILIDAD DE

En esta sección se realiza el diagnóstico del SEIN

• Problemas de congestiones del análisis energético

Las opciones son agrupadas en cinco planes: Plan A, Plan B, Plan C,

Proyectos en el Área Norte Medio

Proyectos en el Área Norte Sierra.

Proyectos en el Área Centro Oriente

Proyectos en el Área Sur Medio

los proyectos para cada zona son:

La metodología para la comprobación:

Objetivo: identificar los

Proyectos correspondientes a Instalaciones

A continuación, se muestran los resultados de la planificación de las ITC en

Área de Demanda 1: Anillo 60kV Piura Oeste – Paita – Sullana

Área de Demanda 2: Sistema Eléctrico Chiclayo Urbano y

• Enlace Línea de Transmisión 220

Área de Demanda 4: Sistema Electrico Tarapoto

Este sistema eléctrico presenta

Área de Demanda 6 y 7: Sistemas Lima Norte y Lima Sur

La potencia efectiva de las

El planificador debe acotar los

Cada punto representa un “futuro”,

VERIFICACIÓN DEL PLAN Tensión – Normal: 0,95 - 1,05 p.u.

Generación Activa y Dentro de Límites Operativos.

FT sea estable ante apertura en 6 ciclos, o

ZONAS DEL SEIN

• Norte (delimitada por las

• Centro (delimitada por las

• Sur (delimitada desde las

En resumen, para el periodo 2019-2030 las

Los cinco escenarios de demanda se pueden separar en zonas importantes de

• Grupo 1: Proyectos comprometidos hasta el 2024.

FUTUROS DE HIDROLOGÍA Se consideran 3 futuros

Se asume que los precios de los combustibles afectan directamente

Proyección de la demanda espacial en el Área de Demanda 6 y 7

Todas las barras de 220 kV

• En general los niveles de

Proyección de la demanda eléctrica en el Área de Demanda 1

ii. En condiciones normales de operación el

iii. En casos de contingencia simple (N-1) en

v. El ingreso de la Nueva SET Chira

Las barras de 220 kV no

Las barras de 60 kV no presentan

La sobrecarga que presenta el

Todas las líneas de 220

Estudio de propuesta de estructura de tensiones de subtransmisión en Lima Metropolitana

Comparativamente las estructuras de tensiones de subtransmisión de las grandes urbes

Distribución de carga y área atendida en función del rango de densidades de carga

Adicionalmente, para el control de congestiones en las líneas de 220 kV y corrientes de cortocircuito

• Desconexión de línea 220 kV L-2003

De los análisis eléctricos con la propuesta de

se indican los cambios de topología en la red como resultado de la implementación de la propuesta

A partir del año 2024 el 50% de la

Las alternativas evaluadas comprenden las siguientes configuraciones:

El proyecto de expansión de ITC

La expansión propuesta es también el resultado

Alternativa de Largo Plazo:

• Enlace 220 kV Piura Este – Nueva

• Nueva subestación MAT/AT a ubicarse en

• La alimentación 220 kV de Piura Este a

La fecha requerida de operación comercial de

La fecha requerida de operación comercial de

En esta sección se realiza el análisis
