HIDRÁULICA DE TUBERÍAS

BOMBAS EN TUBERÍAS

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas

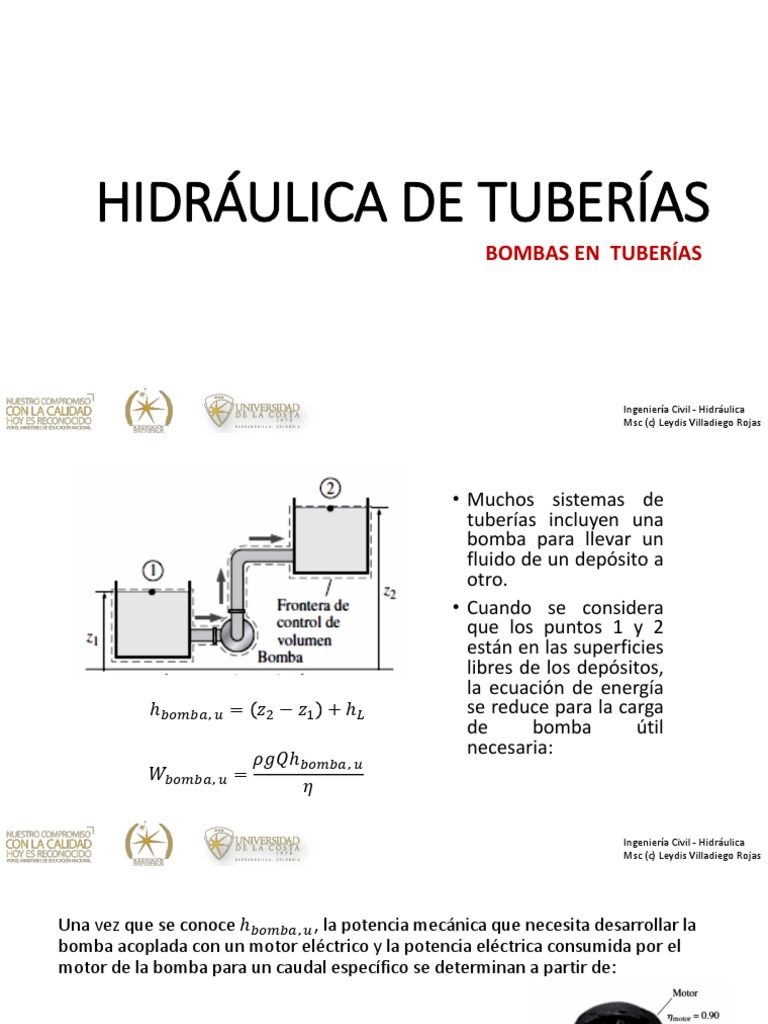

 • Muchos sistemas de
tuberías incluyen una
bomba para llevar un
fluido de un depósito a
otro.
• Cuando se considera
que los puntos 1 y 2
están en las superficies
libres de los depósitos,
la ecuación de energía
ℎ𝑏𝑜𝑚𝑏𝑎, 𝑢 = 𝑧2 − 𝑧1 + ℎ𝐿 se reduce para la carga
de bomba útil
necesaria:
𝜌𝑔𝑄ℎ𝑏𝑜𝑚𝑏𝑎, 𝑢
𝑊𝑏𝑜𝑚𝑏𝑎, 𝑢 =
𝜂

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 Una vez que se conoce ℎ𝑏𝑜𝑚𝑏𝑎, 𝑢 , la potencia mecánica que necesita desarrollar la
bomba acoplada con un motor eléctrico y la potencia eléctrica consumida por el
motor de la bomba para un caudal específico se determinan a partir de:

𝜌𝑔𝑄ℎ𝑏𝑜𝑚𝑏𝑎, 𝑢 𝜌𝑔𝑄ℎ𝑏𝑜𝑚𝑏𝑎, 𝑢
𝑊ሶ 𝑏𝑜𝑚𝑏𝑎 = 𝑊ሶ 𝑒𝑙é𝑐𝑡 =
𝜂𝑏𝑜𝑚𝑏𝑎 𝜂𝑏𝑜𝑚𝑏𝑎−𝑚𝑜𝑡𝑜𝑟
Eficiencia del
Eficiencia de la
acoplamiento de bomba
bomba
con motor
 CENTRIFUGAS (FLUJO RADIAL) VELOCIDAD ESPECÍFICA 𝑵𝑺
CLASIFICACIÓN DE BOMBAS *Entrada axial – impulsión radial Velocidad en r.p.m. para mover un
*Presión alta – caudal bajo caudal unitario (1 g.p.m) con una
Ns= 500-2000 altura piezométrica unitaria (1ft)

𝑁𝑄
FLUJO AXIAL 𝑁𝑠 =
𝐻0,75
*Entrada y salida axial 𝑄 = 𝑐𝑎𝑢𝑑𝑎𝑙 𝑔𝑝𝑚
*Presión baja – caudal alto 𝐻 = 𝑎𝑙𝑡𝑢𝑟𝑎 𝑝𝑖𝑒𝑧𝑜𝑚é𝑡𝑟𝑖𝑐𝑎 𝑑𝑒 𝑙𝑎 𝑏𝑜𝑚𝑏𝑎 𝑓𝑡
𝑁 = 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑟𝑜𝑡𝑎𝑐𝑖𝑜𝑛𝑎𝑙 𝑟𝑝𝑚
Ns= 2000-7000

FLUJO MIXTO
*Entrada axial y salida axial-radial
*Rango intermedio
Ns=7000-15000

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
LÍNEA DE GRADIENTE HIDRÁULICO
SISTEMA BOMBA-TUBERÍA

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 𝐻 = 𝐻𝑚
𝑃𝑑 𝑉𝑑2 𝑃𝑠 𝑉𝑠2
𝐻𝑚 = + − +
𝜌𝑔 2𝑔 𝜌𝑔 2𝑔

𝑃𝑠 𝑉𝑠2
= 𝑍1 − − ℎ𝑓𝑠 − ෍ ℎ𝑚
𝜌𝑔 2𝑔
𝑠

𝑃𝑑 𝑉𝑑2
= 𝑍2 − + ℎ𝑓1𝑑 + ℎ𝑓2𝑑 − ෍ ℎ𝑚
𝜌𝑔 2𝑔
𝑑

𝐻𝑚 = 𝑍2 − 𝑍1 + ℎ𝑓1𝑑 + ℎ𝑓2𝑑 + ℎ𝑓𝑠 + ෍ ℎ𝑚

𝑯𝒎 = 𝑯𝑻 + ෍ 𝒉𝒇 + ෍ 𝒉𝒎

𝑠 = 𝑠𝑢𝑐𝑐𝑖ó𝑛
𝑑 = 𝑑𝑒𝑠𝑐𝑎𝑟𝑔𝑎
𝐻𝑇 = 𝑎𝑙𝑢𝑡𝑟𝑎 𝑡𝑜𝑝𝑜𝑔𝑟á𝑓𝑖𝑐𝑎 𝑎 𝑣𝑒𝑛𝑐𝑒𝑟

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
Ingeniería Civil - Hidráulica
Msc (c) Leydis Villadiego Rojas
CURVAS DE UN SISTEMA BOMBA-TUBERÍA
CURVAS DE LA BOMBA

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 https://ingenieriacivil.tutorialesaldia.com/wp-content/uploads/2012/03/02_Variacion- https://www.inoxpa.co/uploads/document/Corbes/DIN-FOOD/01.110.12.0020.pdf

𝑄 vs 𝐻𝑚
𝐻𝑚 = 𝐴𝑄2 + 𝐵𝑄 + 𝐶
𝐴, 𝐵, 𝐶 = 𝑠𝑒 𝑡𝑜𝑚𝑎𝑛 3 𝑝𝑡𝑜𝑠 𝑄𝑣𝑠𝐻 𝑑𝑒 𝑙𝑎 𝑐𝑢𝑟𝑣𝑎 𝑑𝑒𝑙 𝑓𝑎𝑏𝑟𝑖𝑐𝑎𝑛𝑡𝑒
https://www.youtube.com/watch?
v=wz20Ug5t5c0&ab_channel=Men
𝜌𝑔𝑄𝐻𝑚 talidadDeIngenier%C3%ADa
𝑃=
𝜂
https://areamecanica.files.wordpress.com/2011/05/fig3-curva-trazada.jpg
CURVAS DE UN SISTEMA BOMBA-TUBERÍA
CURVAS DEL SISTEMA

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 𝑙𝑖 𝑄2
𝐻𝑚 = 𝐻𝑇 + ෍ ℎ𝑓 + ෍ ℎ𝑚 𝐻𝑚 = 𝐻𝑇 + ෍ 𝑓𝑖 + ෍ 𝐾𝑚𝑖
𝑑𝑖 2𝑔𝐴2

La pérdida de carga de un sistema de tuberías aumenta

(por lo general cuadráticamente) con el caudal.
curva del sistema o curva de demanda

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
Sistema de tuberías con bombas
• La eficiencia de una bomba es suficientemente alta para cierto
rango de combinación de carga y caudal.

• En consecuencia, una bomba que pueda suministrar la carga y el

caudal necesarios no es esencialmente una elección adecuada para
un sistema de tuberías a menos que la eficiencia de la bomba en
dichas condiciones sea suficientemente alta.

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
SISTEMA BOMBA-TUBERÍA
PUNTO DE OPERACIÓN

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
• La bomba instalada en un sistema de tuberías operará en el punto donde
intersequen la curva de sistema y la curva característica.

• Este punto de intersección se llama punto de

operación.
• La carga útil producida por la bomba en este punto, iguala las necesidades
de carga del sistema a dicho caudal.

• La eficiencia de la bomba durante la operación es el valor correspondiente

al caudal proporcionado

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 ℎ𝑏𝑜𝑚𝑏𝑎, 𝑢 y 𝜂𝑏𝑜𝑚𝑏𝑎, 𝑢 son
determinadas
experimentalmente y
graficadas contra el caudal
𝑄. Este gráfico se llaman
curvas características
o de suministro o de
rendimiento o de
operación).

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
Material de apoyo
https://www.youtube.com/watch?v=OFXLsrtDt30&ab_channel=HIDROMECINGENIEROSS.A.C

https://www.youtube.com/watch?v=ba00x1gnD80&ab_channel=PROCESOSAGROINDUSTRIALES

https://www.youtube.com/watch?v=YTyronwapDY&ab_channel=DanielReynaga

https://www.youtube.com/watch?v=ZDDEserBCuk&ab_channel=Oposici%C3%B3nBomberoOnline

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
¿CÓMO SE VE UNA BOMBA?

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
https://theengineeringmindset.com/wp-content/uploads/2020/03/website.jpg

https://theengineeringmindset.com/wp-content/uploads/2020/03/2.jpg
Ingeniería Civil - Hidráulica
Msc (c) Leydis Villadiego Rojas
¿CÓMO FUNCIONA UNA BOMBA?

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 1
2

https://theengineeringmindset.com/wp-content/uploads/2020/03/3.jpg
3 4
7 8

5 6 Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
https://www.youtube.com/watch?v=XpcCUtYzwy0&t=3s&ab_channel=T https://www.youtube.com/watch?v=WUal9LXc0iM&ab_channel=saVRee
heEngineeringMindset

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
LÍMITE EN LA ALTURA DE SUCCIÓN DE UNA
BOMBA
NPSH: NET POSITIVE SUCTION HEAD

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
 Diferencia entre la presión del líquido en el eje del impulsor y la presión de vapor del
líquido a la temperatura de bombeo.
Presión absoluta mínima que debe haber a la entrada de la bomba para evitar
fenómenos de CAVITACIÓN

𝑃𝑆 − 𝑃𝑉
𝑁𝑃𝑆𝐻 = 𝑃𝑆 = 𝑃𝑟𝑒𝑠𝑖ó𝑛 𝑎𝑡𝑚𝑜𝑠𝑓é𝑟𝑖𝑐𝑎 𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑎
𝜌𝑔 𝑃𝑉 = 𝑃𝑟𝑒𝑠𝑖ó𝑛 𝑑𝑒 𝑣𝑎𝑝𝑜𝑟
𝐻𝑆 = 𝐴𝑙𝑡𝑢𝑟𝑎 𝑚𝑎𝑛𝑜𝑚é𝑡𝑟𝑖𝑐𝑎 𝑑𝑒 𝑠𝑢𝑐𝑐𝑖ó𝑛
𝑃𝑎 𝑃𝑣
𝑁𝑃𝑆𝐻 = − 𝐻𝑆 −
𝜌𝑔 𝜌𝑔

𝑉𝑠2
𝐻𝑆 = ℎ𝑠 + ℎ𝑓𝑠 + + ℎ𝑚𝑒
2𝑔

ℎ𝑆 = 𝐴𝑙𝑡𝑢𝑟𝑎 𝑑𝑒𝑙 𝑟𝑜𝑡𝑜𝑟 𝑑𝑒 𝑙𝑎 𝑏𝑜𝑚𝑏𝑎 𝑐𝑜𝑛 𝑟𝑠𝑝𝑒𝑐𝑡𝑜 𝑎𝑙 𝑛𝑖𝑣𝑒𝑙 𝑑𝑒𝑙 𝑎𝑔𝑢𝑎 𝑑𝑒𝑠𝑑𝑒 𝑑𝑜𝑛𝑑𝑒 𝑠𝑒 𝑒𝑠𝑡á 𝑠𝑢𝑐𝑐𝑖𝑜𝑛𝑎𝑛𝑑𝑜
ℎ𝑚𝑒 = 𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 𝑚𝑒𝑛𝑜𝑟𝑒𝑠 𝑒𝑛 𝑙𝑎 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 𝑑𝑒 𝑙𝑎 𝑡𝑢𝑏𝑒𝑟í𝑎 (𝑎𝑙𝑡𝑎𝑠 𝑝𝑜𝑟 𝑐ℎ𝑒𝑞𝑢𝑒)
ℎ𝑓𝑠 = 𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 𝑝𝑜𝑟 𝑓𝑟𝑖𝑐𝑐𝑖ó𝑛 𝑒𝑛 𝑙𝑎 𝑡𝑢𝑏𝑒𝑟í𝑎 𝑑𝑒 𝑠𝑢𝑐𝑐𝑖ó𝑛 (𝑏𝑎𝑗𝑎𝑠 𝑝𝑜𝑟 𝑙𝑎 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑)

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
LÍMITE EN LA ALTURA DE SUCCIÓN DE UNA
BOMBA
NPSHR: NET POSITIVE SUCTION HEAD REQUIRED
NPSHA: NET POSITIVE SUCTION HEAD AVAILABLE

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
NPSHR: Suministrado por el fabricante: curva de la bomba. El valor R es
básicamente un punto de advertencia o peligro.
NPSHA: Depende de la instalación de la bomba y debe calcularse. Considera cosas
como el tipo de instalación y la elevación, la temperatura del líquido, el punto de
ebullición del líquido, etc.

(NPSHA > NPSHR)

𝑃𝑎 𝑃𝑣
𝑁𝑃𝑆𝐻 = ± 𝐻𝑆 −
𝜌𝑔 𝜌𝑔

https://www.fesmex.com.mx/wp-content/uploads/2019/12/3-e1577754225630.jpg

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
LÍMITE EN LA ALTURA DE SUCCIÓN DE UNA
BOMBA
CAVITACIÓN

Ingeniería Civil - Hidráulica

Msc (c) Leydis Villadiego Rojas
Ocurre cuando el agua alcanza el punto de ebullición (burbujas de vapor) por que la
caída de presión en la entrada de la succión de la bomba es menor que la presión de
vapor del líquido que se bombea.

Durante la cavitación, las partículas de aire dentro del agua se expandirán, luego se
colapsarán sobre sí mismas muy rápidamente. A medida que colapsan, pueden
dañar el impulsor y la carcasa de la bomba, esto elimina pequeñas piezas de metal
de la superficie y, si esto continúa ocurriendo, eventualmente destruirá la bomba.

Por lo tanto, es necesario que la presión disponible sea mayor que la presión
requerida de la bomba.
