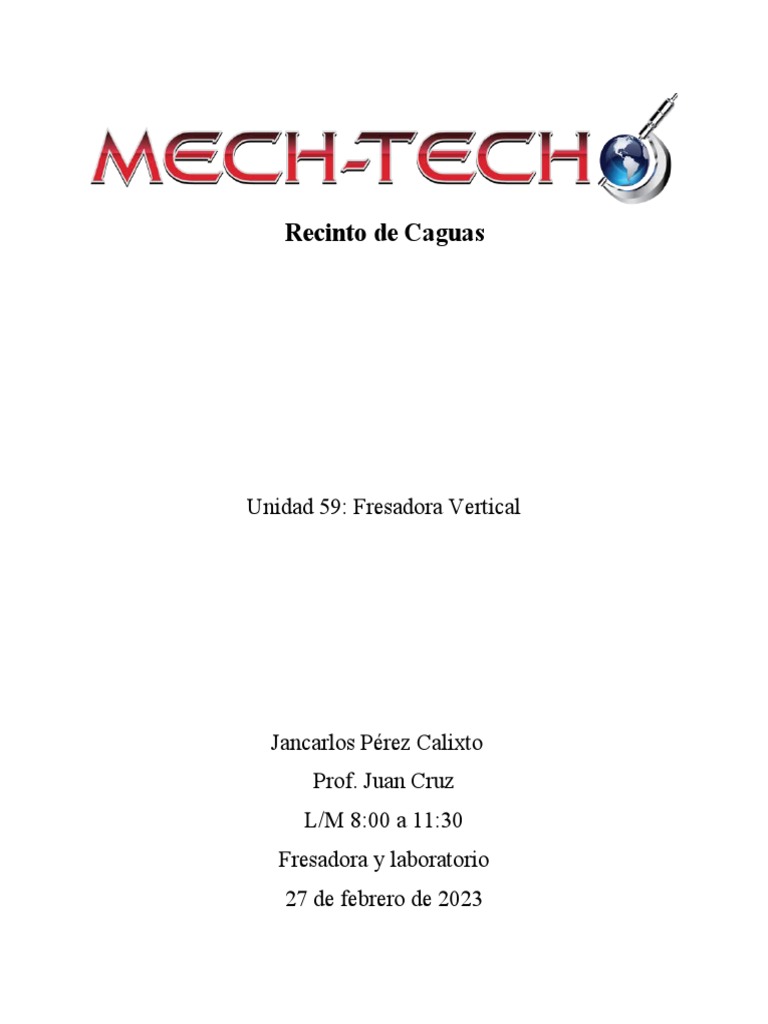

Recinto de Caguas

Unidad 59: Fresadora Vertical

Jancarlos Pérez Calixto

Prof. Juan Cruz
L/M 8:00 a 11:30
Fresadora y laboratorio
27 de febrero de 2023
Resumen de la unidad:
La fresadora vertical, creada en la década de los 1860, combina el husillo vertical de un
taladro con los movimientos longitudinales y transversales. Se utiliza para maquinar con
precisión superficies planas. Puede utilizarse como fresadora vertical, taladrado, torneado
interno, entre otros. Esta la fresadora vertical tipo ariete, que es la más común de encontrar en la
industria. También encontramos la fresadora vertical de control de 2 ejes, que es un paso entre la
fresadora estándar y el centro de maquinado CNC. La fresadora vertical de trabajo pesado se
utiliza en operaciones de maquinado que requieren cortadores grandes y buena rigidez. Estas
maquinas tienen partes principales como: cabezal, ariete, base, mesa, husillo, columna y muchas
más.

Preguntas de repaso:
Fresadora vertical
1. Fundamente tres razones por las que una fresadora vertical es una máquina-herramienta
versátil.
- Se pueden añadir varios cabezales, accesorios horizontales para fresado y dispositivos
para sujetar los cortadores.
2. Mencione siete operaciones que puede desempeñar una fresadora vertical.
1- Careado
2- Fresado de acabado
3- Guía de corte de cola de milano
4- Corte de ranurado en T y ranurado circular
5- Corte de engranajes
6- Taladrado
7- Torneado interior
3. ¿Cuáles son los tres ejes en los que el trabajo puede ser maquinado?
- Los tres ejes en los que se trabaja son X, Y y Z.
4. ¿Qué tan lejos puede ser girado el cabezal vertical para maquinar superficies angulares?
- Puede girarse hasta 90º a la derecha e izquierda.

Partes de la fresadora tipo ariete

5. Fundamente el propósito de las cinco principales partes de una fresadora vertical.
1- La base- Hecha de hierro fundido, puede almacenar refrigerante y soporta todas las
demás partes de la máquina.
2- La columna- Ofrece formas para el movimiento vertical de la escuadra.
3- El brazo superior- Se ajusta para operar en diferentes lugares y formas.
4- EL cabezal- Soporta el motor y se puede girar en 2 planos, hace girar el husillo a
través de bandas o cinturones en V.
 5- La escuadra o rodilla- Se mueve hacia arriba y hacia abajo sobre la cara de la
columna y soporta la silla y la mesa.
Fresadora vertical de trabajo pesado
6. ¿Para qué propósito se usan las fresadoras de trabajo pesado?
- Este tipo de fresadora se utilizan en operaciones de maquinado que requieren
cortadores grandes y buena rigidez. Para fresar dados y moldes de metal, para
perforaciones y localización de agujeros en plantillas y dispositivos.
