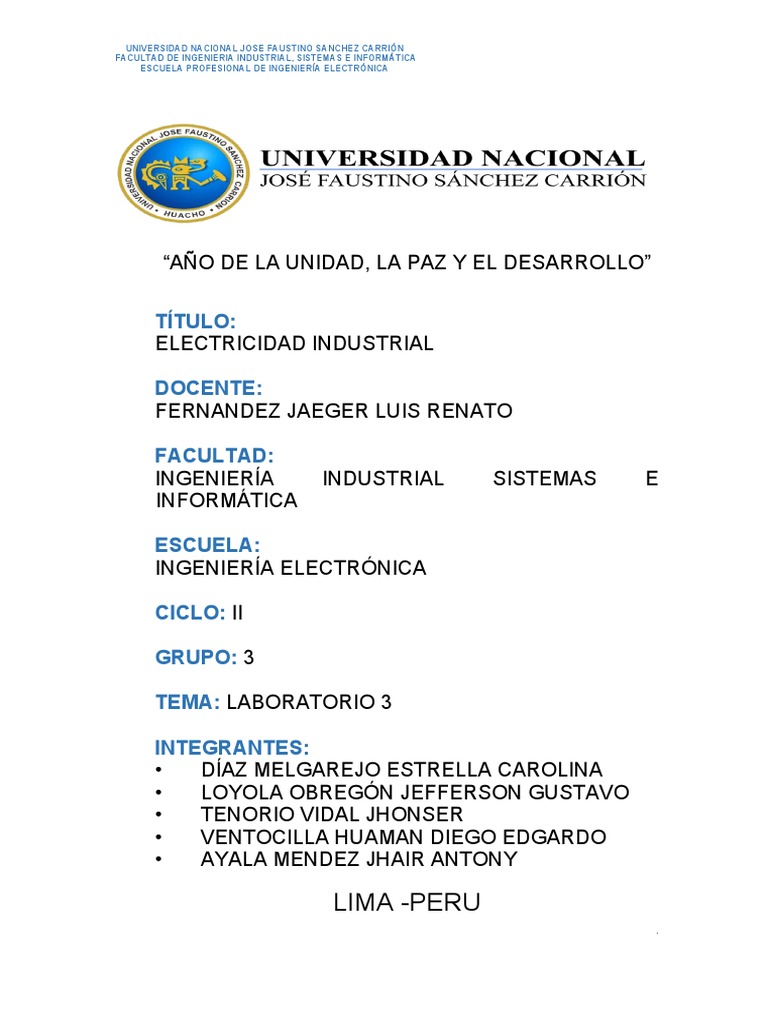

UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ CARRIÓN

FACULTAD DE INGENIERIA INDUSTRIAL, SISTEMAS E INFORMÁTICA

ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”

TÍTULO:
ELECTRICIDAD INDUSTRIAL

DOCENTE:
FERNANDEZ JAEGER LUIS RENATO

FACULTAD:
INGENIERÍA INDUSTRIAL SISTEMAS E
INFORMÁTICA

ESCUELA:
INGENIERÍA ELECTRÓNICA

CICLO: II

GRUPO: 3

TEMA: LABORATORIO 3

INTEGRANTES:
• DÍAZ MELGAREJO ESTRELLA CAROLINA
• LOYOLA OBREGÓN JEFFERSON GUSTAVO
• TENORIO VIDAL JHONSER
• VENTOCILLA HUAMAN DIEGO EDGARDO
• AYALA MENDEZ JHAIR ANTONY

LIMA -PERU
.
 UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ CARRIÓN
FACULTAD DE INGENIERIA INDUSTRIAL, SISTEMAS E INFORMÁTICA
ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA

Sistemas Digitales
Laboratorio N° 04
Nombre: Fecha:
Código:

I. Datos generales:

Asignatura : Sistemas Digitales

Código :
Semestre : 2022 - II

II. Título : Registros

III. Objetivo:

• Conocer y verificar la operación de los registros de almacenamiento.

• Conocer y verificar la operación de los registros de desplazamiento.

IV. Materiales y equipos requeridos:

PC con software de simulación.

V. Procedimiento:

1. Ensamblar el circuito mostrado en la figura. Asegurarse que el valor

inicial del registro es 00000000.

integrado 74LS164.
integrado 74LS166.
integrado 74LS377.
integrado 74LS194A.
integrado 74LS04.
ocho R 330 ohmmios
ocho leds

.
 UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ CARRIÓN
FACULTAD DE INGENIERIA INDUSTRIAL, SISTEMAS E INFORMÁTICA
ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA

Fig 1.

2. En cada una de las salidas conectar una resistencia de 330 ohmmios

seguida de un led conectado a tierra. Determinar mediante un cuadro
de estados, la secuencia de estados encontrada en 10 pulsos de
reloj,

.
 UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ CARRIÓN
FACULTAD DE INGENIERIA INDUSTRIAL, SISTEMAS E INFORMÁTICA
ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA

3. Armar el circuito siguiente. Observar la operación del circuito

integrado considerando como información de entrada: 11011101.

Fig 2

4. En la salida conectar una resistencia de 330 ohmmios seguida de un

led conectado a tierra del circuito para verificar los resultados.

5. Armar el circuito siguiente. Observar la operación del circuito

integrado considerando como información de entrada: 11101001.
.

.
Fig 3

6. En cada una de las salidas conectar una resistencia de 330 ohmmios

seguida de un led conectado a tierra.

7. Armar el circuito siguiente y realice las siguientes configuraciones:

a) Colocar S1 en nivel lógico bajo y S0 en nivel lógico alto. Registrar
la salida.
b) Colocar S1 en nivel lógico alto y S 0 en nivel lógico bajo. Registrar
la salida.
c) Colocar S1 en nivel lógico alto y S 0 en nivel lógico alto. Registrar la
salida.
d) Colocar S1 en nivel lógico bajo y S0 en nivel lógico bajo. Registrar
la salida.
e) Colocar las entradas paralelas P 1 y P2 en nivel lógico alto.
Registrar la salida.

.
 UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ CARRIÓN
FACULTAD DE INGENIERIA INDUSTRIAL, SISTEMAS E INFORMÁTICA
ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA

Fig 4.
