Fase3 100414 61

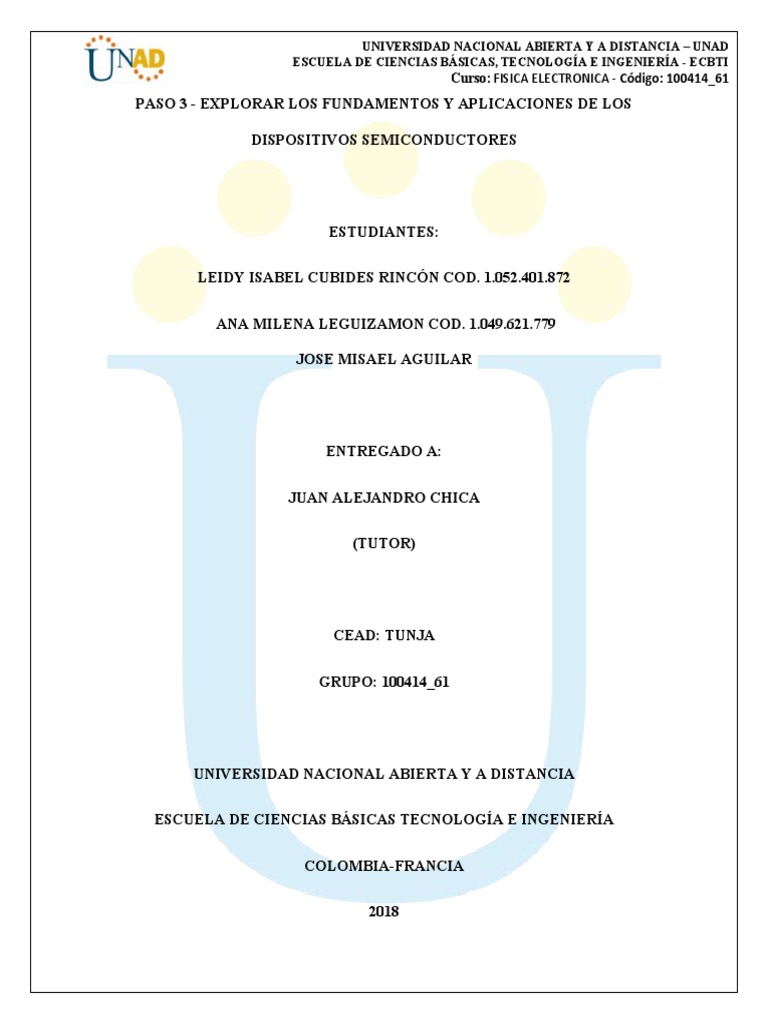

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA - ECBTI

Curso: FISICA ELECTRONICA - Código: 100414_61
PASO 3 - EXPLORAR LOS FUNDAMENTOS Y APLICACIONES DE LOS
DISPOSITIVOS SEMICONDUCTORES
ESTUDIANTES:
LEIDY ISABEL CUBIDES RINCÓN COD. 1.052.401.872
ANA MILENA LEGUIZAMON COD. 1.049.621.779
JOSE MISAEL AGUILAR
ENTREGADO A:
JUAN ALEJANDRO CHICA
(TUTOR)
CEAD: TUNJA
GRUPO: 100414_61
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA
COLOMBIA-FRANCIA
2018
INTRODUCCIÓN
Es evidente el estudio de las propiedades físicas de los materiales semiconductores y sus
sorprendentes aplicaciones en el desarrollo técnico de dispositivos eléctricos, los cuales
representan una de las revoluciones científico-tecnológicas de mayor impacto sobre nuestra
sociedad. Es importante conocer el concepto de semiconductor, un material semiconductor
es aquel que tiene una conductividad eléctrica intermedia, entre la de los metales y los
aislantes; y otras propiedades físicas no usuales. Las aplicaciones de los semiconductores se
dan en diodos, transistores y termisores principalmente.
Con lo anterior se expone la teoria del proceso a conitnuación. En el presente documento se
encuentra una serie de propuestas de circuitos usando dispositivos semiconductores, tales
como: optoacoplador, diodor Zener y rectificador de media onda, se encuentran imagen que
ilustran paso a paso la elaboración de cada circuito por cada uno de los integrantes del
grupo fisica electrónica de la Universidad Nacional Abierta y a Distancia.

ACTIVIDAD INDIVIDUAL
DE DISPOSITIVOS SEMICONDUCTORES
OPTOACOPLADOR: LEIDY ISABEL CUBIDES RINCÓN.
CIRCUITO PROCESO DE ENCENDIDO DE UNA LAMPARA CON UNA SEÑAL
DIGITAL USANDO UN OPTOACOPLADOR.

SELECCIÓN DE VALORES
PRODUCTO TERMINADO
REGULADOR CON DIODO ZENER: JOSE MISAEL AGUILAR SUAREZ
Un diodo es un componente electrónico (semiconductor) que permite el paso de la
corriente "solo en un sentido“ Como vemos para que la corriente
pase a través de diodo debe conectarse el ánodo al positivo y el cátodo al
negativo
El voltaje inverso constante del diodo zener hace de él, un componente valioso para
la regulación del voltaje de salida contra ambas variaciones: la del voltaje de
entrada proveniente de una fuente de alimentación no regulada, o las variaciones de
la resistencia de carga. La corriente a través del zener, cambiará para mantener el
voltaje VZ dentro de los límites del umbral de la acción del zener, y de la máxima
potencia que puede disipar

su principal aplicación es la de regular la tensión (conseguir un valor de voltaje muy
exacto) que le llega a un determinado componente, como es una resistencia de carga
(un altavoz, un foco, etc). Aunque a veces existe un rango relativamente grande de
voltajes para los que las aplicaciones van a funcionar, a veces resulta necesario que
la alimentación que se le aporte al elemento en cuestión sea muy precisa y ahí es
donde entran los diodos Zener.
Diodo Zener Como Regulador de Voltaje
A pesar de que, en aplicaciones como circuitos rectificadores o convertidores de
voltaje DC-DC no es deseable que los diodos operen en la región de

Zener (Vd < Vz), existen otras aplicaciones donde este fenómeno puede ser
aprovechado: reguladores de tensión, limitadores de voltaje, etcétera.
Link de simulación de Diodo Zener:
https://www.tinkercad.com/things/4PeRXbN7Tjb
RECTIFICADOR DE MEDIA ONDA: NA MILENA LEGUIZAMON RUBIO

Inicia la simulación el voltaje es variable, el generador lo muestra la onda
Se da el paso a la corriente generando que nos muestre la información en el Led
dando un color verde y genera que el voltaje este estable.

Como es un rectificador de media Onda solo una un semiciclo de la onda completa, en
el voltímetro puede varias hasta unos 5 voltios
Cuando ya se cumple el ciclo rectificado nos da la mitad 2.19 o 2.5 voltios

ACTIVIDAD COLABORATIVA:
1. Diseñar un circuito que controle un sistema que permite hacer entrega de informes de
un líder de área a la gerencia, bajo las siguientes condiciones. Cuando el líder se
acerque a la puerta a hacer la entrega debe encenderse un bombillo y al oprimir un
interruptor baja un compartimiento en el que se coloca la documentación. Al colocarla,
esperará 10 segundos y el compartimiento volverá a la posición inicial.
De acuerdo con este se diseñó el circuito en simulador Proteus.

A continuación, se explica el funcionamiento de cada una de las partes del circuito.
Detección llegada del líder:
Se propone el uso de un sensor de movimiento ubicado estratégicamente, de forma tal que

solo detecte al líder llegando. El sensor que utilizar sería un Hc-Sr501, como el que se ve
en la figura:
Este arroja una salida digital de 5V que puede conectarse directamente a un led que indique
a quienes deben entregar los informes que el líder se está acercando.
Desplazamiento hacia abajo del compartimiento:
Si se presiona el botón cuando el final de carrera de la parte arriba está activo (como se ve
en la figura) se debe activar el motor en sentido antihorario.
Para ello, la señal del botón y el sensor se envían a un Optoacoplador.

La salida de este está conectada a la etapa de potencia para el motor que mueve el
compartimiento. La etapa de potencia consta de 4 transistores, 2 NPN y 2 PNP que forman
un puente h, como se ve en la siguiente figura.
El Optoacoplador permite conectar el motor a 120 V AC sin que exista ningún

inconveniente con el resto del circuito.
Tiempo de espera:
Una vez el compartimento llega a la parte baja se activa el final de carrera, el cual energiza
un circuito 555 en su configuración monoestable que contara 10 segundos.
Utilizando valores comerciales para los componentes (una resistencia de 2K ohmios y un
condensador de 4700u Faradios) se obtiene un tiempo de espera de 10,34 segundos.
El 555 en su configuración monoestable se muestra a continuación:
Desplazamiento hacia arriba del compartimiento:

Una vez finalizado el tiempo de espera la salida del 555 activará un segundo optoacoplador
que activará el puente h en sentido inverso, de forma tal que el motor gire en sentido
horario.
Protección contra cortos:

Para evitar que el motor dos órdenes (subir y bajar) al mismo tiempo, se implementaron
compuertas and a la entrada de cada uno de los optoacopladores, y se utilizó la señal
negada del temporizador para la entrada de la orden de bajada y la señal sin negar para la
orden de subida. Así es imposible que las dos órdenes se ejecuten en el mismo momento.
Finalmente, el sistema queda listo para una siguiente orden.
También se presenta el siguiente procedimiento con el circuito:

Se conecta un transformador a 120v AC con salida 12v DC para alimentar el puente
rectificador y los demás componentes electrónicos.
CONCLUSIONES
Mediante el uso de los materiales semiconductores han ayudado en el funcionamiento de
distintos aparatos electrónicos que tenemos en casa, este tipo de materiales son buenos y
nos sirven de mucho, ya que al tener dicho material semiconductor en un aparato
electrónico podemos saber en que condiciones podrá o no dar paso de corriente eléctrica a
través de el. Estos se usan en diodos, transistores, amplificadores y muchos circuitos
integrados, ya que la mayoría de estos están compuestos de silicio que les da mayor
resistencia a la temperatura.
Se logra identificar la aplicación que tiene cada semiconductor en circuitos comunes.
BIBLIOGRAFÍA
Mijarez, C. R. (2014). Dispositivo semiconductor básico: el diodo. En México: Larousse -
Grupo Editorial Patria. Electrónica (pp. 23-70). Recuperado
de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action?
docID=11013154&ppg=44
Gutiérrez, W. (2015). Rectificador de Media Onda [Video]. Recuperado
de http://hdl.handle.net/10596/6929
Gutiérrez, W. (2015). Análisis de señal AC - Rectificador de onda completa - en Circuit
Maker [Video]. Recuperado de http://hdl.handle.net/10596/6923
Buban, P., & Schmitt, M. L. (1983). Electrónica: teoría y dispositivos. En México, D.F.,
MX: McGraw-Hill Interamericana. Electricidad y electrónica básicas: conceptos y
aplicaciones (pp 177-226). Recuperado de
http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action?
ppg=188&docID=10523022&tm=1467129351656
