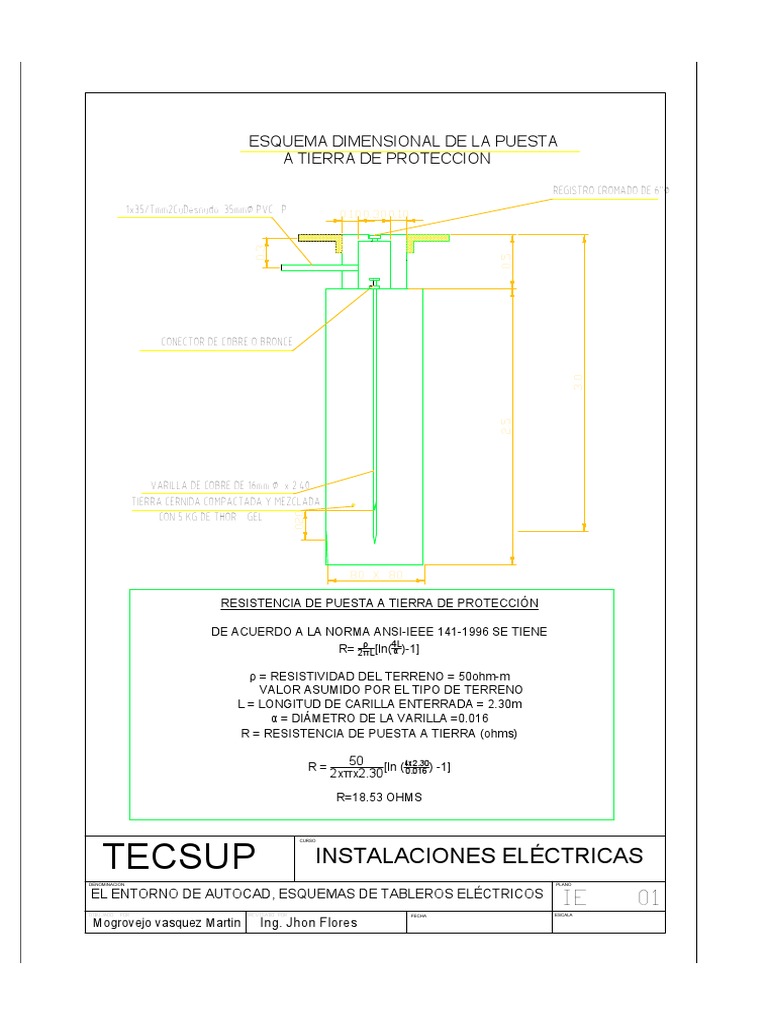

ESQUEMA DIMENSIONAL DE LA PUESTA

A TIERRA DE PROTECCION

REGISTRO CROMADO DE 6"∅

1x35/Tmm2CuDesnudo-35mm∅ PVC -P 0.10 0.30 0.10

0.3

0.5
CONECTOR DE COBRE O BRONCE

3.0
2.5
VARILLA DE COBRE DE 16mm ∅ x 2.40
TIERRA CERNIDA COMPACTADA Y MEZCLADA
020

CON 5 KG DE THOR - GEL

80 X 80

RESISTENCIA DE PUESTA A TIERRA DE PROTECCIÓN

DE ACUERDO A LA NORMA ANSI-IEEE 141-1996 SE TIENE

ρ
R= 2πL [ln(4L
α )-1]

ρ = RESISTIVIDAD DEL TERRENO = 50ohm-m

VALOR ASUMIDO POR EL TIPO DE TERRENO
L = LONGITUD DE CARILLA ENTERRADA = 2.30m
α = DIÁMETRO DE LA VARILLA =0.016
R = RESISTENCIA DE PUESTA A TIERRA (ohms)

R= 50 [ln (4x2.30
2xπx2.30 0.016 ) -1]

R=18.53 OHMS

CURSO

TECSUP
DENOMINACION
INSTALACIONES ELÉCTRICAS
PLANO

EL ENTORNO DE AUTOCAD, ESQUEMAS DE TABLEROS ELÉCTRICOS IE - 01

DIBUJADO POR REVISADO POR FECHA ESCALA

Mogrovejo vasquez Martin Ing. Jhon Flores
