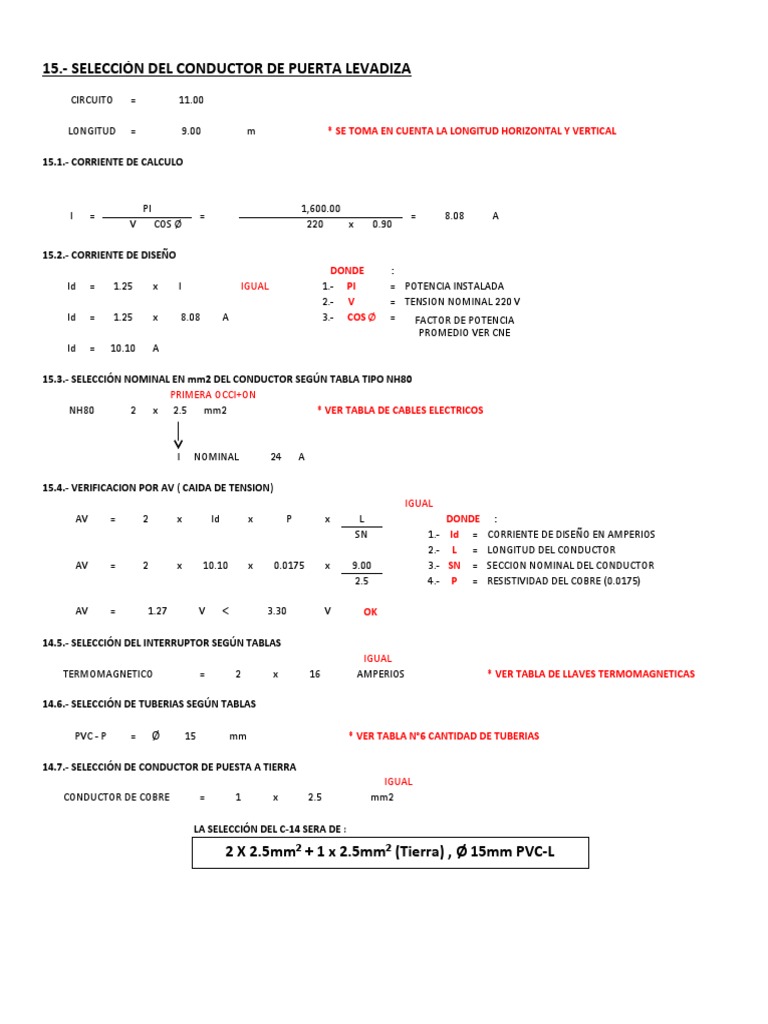

15.

- SELECCIÓN DEL CONDUCTOR DE PUERTA LEVADIZA

CIRCUITO = 11.00

LONGITUD = 9.00 m * SE TOMA EN CUENTA LA LONGITUD HORIZONTAL Y VERTICAL

15.1.- CORRIENTE DE CALCULO

PI 1,600.00
I = = = 8.08 A
V COS Ø 220 x 0.90

15.2.- CORRIENTE DE DISEÑO

DONDE :
Id = 1.25 x I IGUAL 1.- PI = POTENCIA INSTALADA
2.- V = TENSION NOMINAL 220 V
Id = 1.25 x 8.08 A 3.- COS Ø = FACTOR DE POTENCIA
PROMEDIO VER CNE
Id = 10.10 A

15.3.- SELECCIÓN NOMINAL EN mm2 DEL CONDUCTOR SEGÚN TABLA TIPO NH80
PRIMERA OCCI+ON
NH80 2 x 2.5 mm2 * VER TABLA DE CABLES ELECTRICOS

I NOMINAL 24 A

15.4.- VERIFICACION POR AV ( CAIDA DE TENSION)

IGUAL
AV = 2 x Id x P x L DONDE :
SN 1.- Id = CORRIENTE DE DISEÑO EN AMPERIOS
2.- L = LONGITUD DEL CONDUCTOR
AV = 2 x 10.10 x 0.0175 x 9.00 3.- SN = SECCION NOMINAL DEL CONDUCTOR
2.5 4.- P = RESISTIVIDAD DEL COBRE (0.0175)

AV = 1.27 V < 3.30 V OK

14.5.- SELECCIÓN DEL INTERRUPTOR SEGÚN TABLAS

IGUAL
TERMOMAGNETICO = 2 x 16 AMPERIOS * VER TABLA DE LLAVES TERMOMAGNETICAS

14.6.- SELECCIÓN DE TUBERIAS SEGÚN TABLAS

PVC - P = Ø 15 mm * VER TABLA N°6 CANTIDAD DE TUBERIAS

14.7.- SELECCIÓN DE CONDUCTOR DE PUESTA A TIERRA

IGUAL
CONDUCTOR DE COBRE = 1 x 2.5 mm2

LA SELECCIÓN DEL C-14 SERA DE :

2 X 2.5mm² + 1 x 2.5mm² (Tierra) , Ø 15mm PVC-L

 Area de Terreno 105 m2
Area Techada 227.85 m2

CUADRO DE CARGAS
Potencia Máxima
Factor de
Ítem Descripción Instalada Demanda
Demanda (%)
(Watts) (Watts)

Carga básica en función del área ( 227.85 m2 )

1 Carga básica para los primeros 90 m2: (Sección 050-200(1)(a)(i) CNE-U) 2,500 100% 2,500
Carga adicional para los segundos 90 m2: (Sección 050-200(1)(a)(ii) CNE-U) 1,000 100% 1,000
Carga fracción 47.85 m2: (Sección 050-200(1)(a)(ii) CNE-U) 1,000 100% 1,000
Cocina Eléctrica 1°piso
2
Potencia asignada (Sección 050-200(1)(a)(iv) CNE-U) 6,000 100% 6,000
Cocina Eléctrica 3° piso
3
Potencia asignada (Sección 050-200(1)(a)(iv) CNE-U) 6,000 50% 3,000
Terma 1° piso
4
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U) 1500 100% 1,500
Terma 3° piso
5
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U) 1,000 100% 1,000
Lavadora
6
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U) 2,000 25% 500
Puerta levadiza
7
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U) 1600 25% 400
Máxima Demanda: 17 kW redondear maxima demanda)
Intensidad de corriente máxima: 61.67 A ( reeemplazar de la corriendte de diseño )
22,600 75% 16,900
Factor de potencia promedio: 0.9 según CNE 0.85 cargas especiales
Suministro eléctrico: 220 VAC, trifásico, 60 Hz.

SUMA PORCENTAJE
 CUADRO DE CARGAS

Ítem Descripción

Carga básica en función del área ( 227.85 m2 )

1
Carga básica para los primeros 90 m2: (Sección 050-200(1)(a)(i) CNE-U)
Carga adicional para los segundos 90 m2: (Sección 050-200(1)(a)(ii) CNE-U)
Carga fracción 47.85 m2: (Sección 050-200(1)(a)(ii) CNE-U)
Cocina Eléctrica
3
Potencia asignada (Sección 050-200(1)(a)(iv) CNE-U)
Terma
4
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U)
Jacuzzi
5
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U)
Lavadora
6
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U)
Puerta levadiza
7
Potencia asignada (Sección 050-200(1)(a)(vi) CNE-U)
Máxima Demanda: 17 kW redondear maxima demanda)
Intensidad de corriente máxima: 50.72 A ( reeemplazar de la corriendte de diseño )
Factor de potencia promedio: 0.9 según CNE 0.85 cargas especiales
Suministro eléctrico: 220 VAC, trifásico, 60 Hz.
 Area Techada 280 m2

RGAS
Máxima
Potencia Factor de
Demanda
Instalada (Watts) Demanda (%)
(Watts)

2,500 100% 2,500

1,000 100% 1,000
1,000 100% 1,000

6,000 50% 3,000

1500 100% 1,500

4,000 100% 4,000

2,000 25% 500

1600 25% 400

19,600 71% 13,900

1.- SELECCIÓN DEL CONDUCTOR DEL ALIMENTADOR
LONGITUD = 26.00 m * SE TOMA EN CUENTA LA LONGITUD HORIZONTAL Y VERTICAL (CAD - PLANO

MD = 13,900.00 w VER CUADRO DE CARGAS

1.1.- CORRIENTE DE CALCULO

MD 13,900.00
I = = = 40.58 A
√₃ V COS Ø √₃ x 220 x 0.90
SIEMPRE 220
1.2.- CORRIENTE DE DISEÑO
DONDE :
Id = 1.25 x I 1.- MD = MAXIMA DEMANDA
2.- √ ₃ = POR SER TRIFASICA
Id = 1.25 x 40.58 A 3.- V = TENSION NOMINAL 220 V
4.- COS Ø = FACTOR DE POTENCIA
Id = 50.72 A (reemplazar en cuadro de cargas) PROMEDIO VER CNE

1.3.- SELECCIÓN NOMINAL EN mm2 DEL CONDUCTOR SEGÚN TABLA TIPO NH80

NH80 3 x 16 mm2 * VER TABLA DE CABLES ELECTRICOS

TRIFASICO

I NOMINAL 68 A

1.4.- VERIFICACION POR AV ( CAIDA DE TENSION)

1. SELEECION DEL CONDUCTOR DEL ALIMENTADOR
AV = √₃ x Id x ρ x L
=
DONDE :
SN 1.- Id = CORRIENTE EN AMPERIOS
SIEMPRE 0.0175 2.- L = LONGITUD DEL CONDUCTOR
AV = √₃ x 50.72 x 0.0175 x 26.00
=
3.- SN = SECCION NOMINAL DEL CONDUCTOR
CORRIENTE DE SISEÑO ID 16 4.- ρ = RESISTIVIDAD DEL COBRE (0.0175)
16 MM2
AV = 2.50 V < 5.50 V OK

1.5.- SELECCIÓN DEL INTERRUPTOR SEGÚN TABLAS

TERMOMAGNETICO = 3 x 63 AMPERIOS * VER TABLA DE LLAVES TERMOMAGNETICAS

1.6.- SELECCIÓN DE TUBERIAS SEGÚN TABLAS

PVC - P = Ø 35 mm * VER TABLA N°6 CANTIDAD DE TUBERIAS

1.7.- SELECCIÓN DE CONDUCTOR DE PUESTA A TIERRA

CONDUCTOR DE COBRE = 1 x 10 mm2 * VER TABLA N°17 CNE DE POZO A TIERRA

LA SELECCIÓN DEL ALIMENTADOR SERA DE :

3 X 16mm² + 1 x 10 mm² (Tierra) , Ø 35mm PVC-L

10.- SELECCIÓN DEL CONDUCTOR DE COCINA
CIRCUITO = 1.00

LONGITUD = 16.50 m * SE TOMA EN CUENTA LA LONGITUD HORIZONTAL Y VERTICAL

10.1.- CORRIENTE DE CALCULO

SIEMPRE
PI 6,000.00
I = = = 17.52 A
√₃ V COS Ø √₃ x 220 x 0.90
SIEMPRE SIMEPRE SIEMPRE
10.2.- CORRIENTE DE DISEÑO
DONDE :
Id = 1.25 x I 1.- PI = POTENCIA INSTALADA
IGUAL 2.- √ ₃ = POR SER TRIFASICA
Id = 1.25 x 17.52 A 3.- V = TENSION NOMINAL 220 V
4.- COS Ø = FACTOR DE POTENCIA
Id = 21.90 A PROMEDIO VER CNE

10.3.- SELECCIÓN NOMINAL EN mm2 DEL CONDUCTOR SEGÚN TABLA TIPO NH80
MINIMO PRIMERA OCCIÓN
NH80 3 x 6 mm2 * VER CNE SECCION MINIMA DE CONDUCTOR
* VER TABLA DE CABLES ELECTRICOS

I NOMINAL 39 A

10.4.- VERIFICACION POR AV ( CAIDA DE TENSION)

AV = √₃ x Id x P x L DONDE :
SN 1.- Id = CORRIENTE DE DISEÑO EN AMPERIOS
SIEMPRE 2.- L = LONGITUD DEL CONDUCTOR
AV = √₃ x 21.90 x 0.0175 x 16.50 3.- SN = SECCION NOMINAL DEL CONDUCTOR
6 4.- P = RESISTIVIDAD DEL COBRE (0.0175)

AV = 1.82 V < 3.30 V OK

10.5.- SELECCIÓN DEL INTERRUPTOR SEGÚN TABLAS

COMO NO HAY DE 22 EL SIGUIENTE 30 IGUAL
TERMOMAGNETICO = 3 x 30 AMPERIOS * VER TABLA DE LLAVES TERMOMAGNETICAS

10.6.- SELECCIÓN DE TUBERIAS SEGÚN TABLAS

IGUAL
PVC - P = Ø 20 mm * VER TABLA N°6 CANTIDAD DE TUBERIAS

10.7.- SELECCIÓN DE CONDUCTOR DE PUESTA A TIERRA

MISMO SN
CONDUCTOR DE COBRE = 1 x 6 mm2

LA SELECCIÓN DEL C-9 SERA DE :

3 X 6mm² + 1 x 6 mm² (Tierra) , Ø 20mm PVC-L

12.- SELECCIÓN DEL CONDUCTOR DE TERMA PISO 1
CIRCUITO = 9.00 12

LONGITUD = 6.50 m * SE TOMA EN CUENTA LA LONGITUD HORIZONTAL Y VERTICAL 9.5

12.1.- CORRIENTE DE CALCULO

SIEMPRE
PI 1,500.00
I = = = 7.58 A
V COS Ø 220 x 0.90
SIEMPRE SIEMPRE
12.2.- CORRIENTE DE DISEÑO
DONDE :
Id = 1.25 x I IGUAL 1.- PI = POTENCIA INSTALADA
2.- V = TENSION NOMINAL 220 V
Id = 1.25 x 7.58 A 3.- COS Ø = FACTOR DE POTENCIA
PROMEDIO VER CNE
Id = 9.47 A

12.3.- SELECCIÓN NOMINAL EN mm2 DEL CONDUCTOR SEGÚN TABLA TIPO NH80
PRIMERA OCCION
NH80 2 x 2.5 mm2 * VER TABLA DE CABLES ELECTRICOS

I NOMINAL 24 A

12.4.- VERIFICACION POR AV ( CAIDA DE TENSION)

IGUAL
AV = 2 x Id x P x L DONDE :
SN 1.- Id = CORRIENTE DE DISEÑO EN AMPERIOS
2.- L = LONGITUD DEL CONDUCTOR
AV = 2 x 9.47 x 0.0175 x 6.50 3.- SN = SECCION NOMINAL DEL CONDUCTOR
2.5 4.- P = RESISTIVIDAD DEL COBRE (0.0175)

AV = 0.86 V < 3.30 V OK

12.5.- SELECCIÓN DEL INTERRUPTOR SEGÚN TABLAS

TERMOMAGNETICO = 2 x 16 AMPERIOS * VER TABLA DE LLAVES TERMOMAGNETICAS

12.6.- SELECCIÓN DE TUBERIAS SEGÚN TABLAS

IGUAL
PVC - P = Ø 15 mm * VER TABLA N°6 CANTIDAD DE TUBERIAS

12.7.- SELECCIÓN DE CONDUCTOR DE PUESTA A TIERRA

IGUAL
CONDUCTOR DE COBRE = 1 x 2.5 mm2

LA SELECCIÓN DEL C-9 SERA DE :

2 X 2.5mm² + 1 x 2.5mm² (Tierra) , Ø 15mm PVC-L

14.- SELECCIÓN DEL CONDUCTOR DE LAVADORA
CIRCUITO = 10.00

LONGITUD = 6.00 m * SE TOMA EN CUENTA LA LONGITUD HORIZONTAL Y VERTICAL

14.1.- CORRIENTE DE CALCULO

SIEMPRE
PI 2,000.00
I = = = 10.10 A
V COS Ø 220 x 0.90

14.2.- CORRIENTE DE DISEÑO

DONDE :
Id = 1.25 x I IGUAL 1.- PI = POTENCIA INSTALADA
2.- V = TENSION NOMINAL 220 V
Id = 1.25 x 10.10 A 3.- COS Ø = FACTOR DE POTENCIA
PROMEDIO VER CNE
Id = 12.63 A

14.3.- SELECCIÓN NOMINAL EN mm2 DEL CONDUCTOR SEGÚN TABLA TIPO NH80
PRIMERA OCCIÓN
NH80 2 x 2.5 mm2 * VER TABLA DE CABLES ELECTRICOS

I NOMINAL 24 A

14.4.- VERIFICACION POR AV ( CAIDA DE TENSION)

IGUAL
AV = 2 x Id x P x L DONDE :
SN 1.- Id = CORRIENTE DE DISEÑO EN AMPERIOS
2.- L = LONGITUD DEL CONDUCTOR
AV = 2 x 12.63 x 0.0175 x 6.00 3.- SN = SECCION NOMINAL DEL CONDUCTOR
2.5 4.- P = RESISTIVIDAD DEL COBRE (0.0175)

AV = 1.06 V < 3.30 V OK SI SOBRE PASA CAMBIAR SELECICON NOMI NAL MM2

14.5.- SELECCIÓN DEL INTERRUPTOR SEGÚN TABLAS

IGUAL
TERMOMAGNETICO = 2 x 16 AMPERIOS * VER TABLA DE LLAVES TERMOMAGNETICAS VER TABLA C

14.6.- SELECCIÓN DE TUBERIAS SEGÚN TABLAS

IGUAL
PVC - P = Ø 15 mm * VER TABLA N°6 CANTIDAD DE TUBERIAS SEGÚN LA SELECCIÓN NOMINAL EN MM

14.7.- SELECCIÓN DE CONDUCTOR DE PUESTA A TIERRA

CONDUCTOR DE COBRE = 1 x 2.5 mm2 IGUAL

LA SELECCIÓN DEL C-11 SERA DE :

2 X 2.5mm² + 1 x 2.5mm² (Tierra) , Ø 15mm PVC-L

 VER TABLA COMPARAR CON SELECION NOMINAL SMPEREOS

NOMINAL EN MM2
