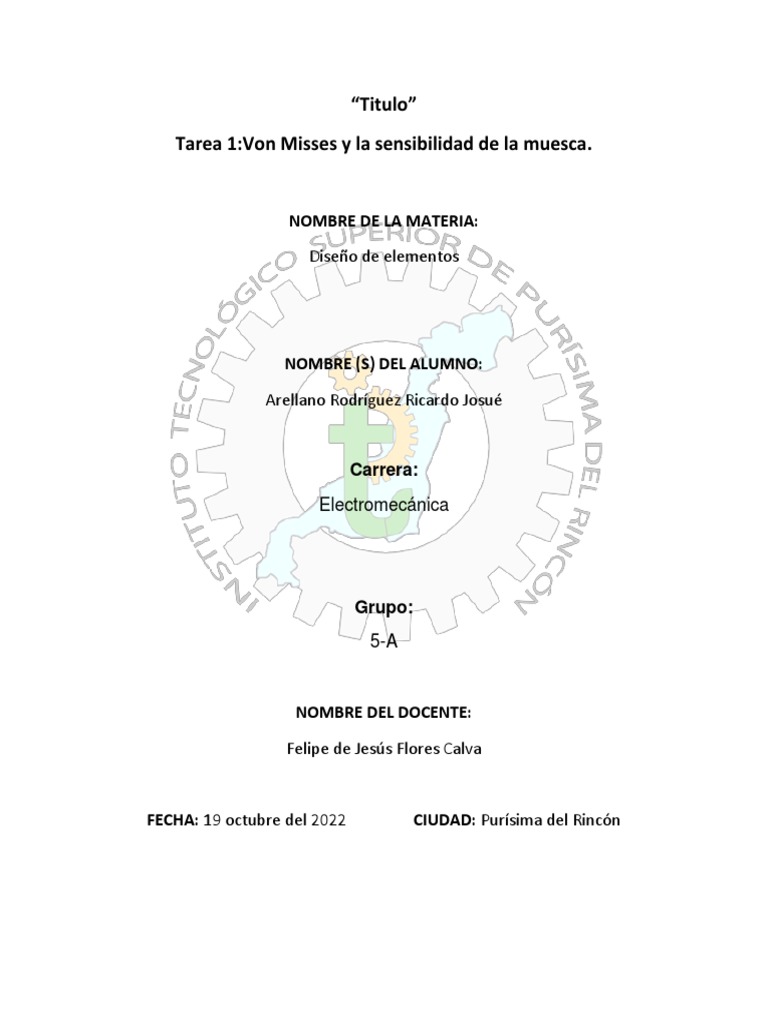

“Titulo”

Tarea 1:Von Misses y la sensibilidad de la muesca.

NOMBRE DE LA MATERIA:
Diseño de elementos

NOMBRE (S) DEL ALUMNO:

Arellano Rodríguez Ricardo Josué

Carrera:
Electromecánica

Grupo:
5-A

NOMBRE DEL DOCENTE:

Felipe de Jesús Flores Calva

FECHA: 19 octubre del 2022 CIUDAD: Purísima del Rincón

Criterio de falla de Von Misses
Si se tuviera un caso simple de tensión σ, entonces la fluencia podría ocurrir
cuando 𝜎 ≥ 𝑆𝑦. Por lo tanto, el lado izquierdo de la ecuación puede considerarse
como un esfuerzo sencillo, equivalente o efectivo del estado general total del
esfuerzo dado por 𝜎1, 𝜎2 𝑦 𝜎3. Por lo general, este esfuerzo efectivo se llama
esfuerzo Von Mises, 𝜎′, en honor del doctor R. von Mises, quien contribuyó a
elaborar la teoría. Así, la ecuación de la fluencia puede escribirse como:

donde el esfuerzo Von Mises es:

La manipulación matemática implicada en el desarrollo de la teoría de la energía

de distorsión, a menudo tiende a oscurecer el valor real y la utilidad del resultado.
Las ecuaciones dadas indican que una situación de esfuerzo complejo se puede
representar por medio de un solo valor, el esfuerzo de von Mises, el cual puede
compararse con la resistencia a la fluencia del material a través de la ecuación (5-
11). Esta ecuación puede expresarse como una ecuación de diseño mediante
Puede resultar útil pensar en los problemas de fatiga en tres categorías:
• Cargas simples completamente reversibles
• Cargas simples fluctuantes
• Combinaciones de modos de carga
La categoría más simple es la de un esfuerzo sencillo completamente reversible
que se maneja con el diagrama S-N, que relaciona el esfuerzo alternante con la
vida. Aquí se permite sólo un tipo de carga, y el esfuerzo medio debe ser cero. La
siguiente categoría, que incorpora cargas fluctuantes generales, utiliza un criterio
para relacionar el esfuerzo medio y el esfuerzo alternante (Goodman modificado,
Gerber, ASME elíptica o Soderberg). De nuevo, sólo se permite un tipo de carga
a la vez. La tercera categoría, que se desarrollará en esta sección, involucra casos
donde existen combinaciones de diferentes tipos de carga, como cargas
flexionantes, torsionales y axiales. La teoría de falla por energía de distorsión
probó ser un método satisfactorio para combinar los esfuerzos múltiples sobre un
elemento de esfuerzo en un esfuerzo equivalente de von Mises Los esfuerzos de
flexión, torsión o axiales pueden estar presentes tanto en componentes medios
como en alternantes. Para el análisis, es suficientemente simple combinar los
diferentes tipos de esfuerzos en esfuerzos de von Mises alternantes y medios.
Algunas veces es conveniente adaptar las ecuaciones específicamente para
aplicaciones de ejes. En general, las cargas axiales son comparativamente muy
Instituto Tecnológico Superior de Purísima del Rincón 3 pequeñas en ubicaciones
críticas donde dominan la flexión y la torsión, por lo que pueden dejarse fuera de
las siguientes ecuaciones. Los esfuerzos fluctuantes debidos a la flexión y la
torsión están dados por:

donde 𝑀𝑚 𝑦 𝑀𝑎 son los momentos flexionantes medio y alternante, 𝑇𝑚 𝑦 𝑇𝑎son

los pares de torsión medio y alternante, y 𝐾𝑓 𝑦 𝐾𝑓𝑠 son los factores de
concentración del esfuerzo por fatiga de la flexión y la torsión, respectivamente.
Las ecuaciones resultantes para varias de las curvas de falla usadas comúnmente
se resumen a continuación. Los nombres que se dan a cada conjunto de
ecuaciones identifican la teoría de falla significativa, seguida por el nombre de un
lugar geométrico de falla por fatiga. Por ejemplo, ED-Gerber indica que los
esfuerzos se combinan mediante la teoría de distorsión (ED), y que para la falla
por fatiga se usa el criterio de Gerber. Siempre es necesario considerar la
posibilidad de falla estática en el primer ciclo de falla. El criterio de Soderberg evita
de manera inherente la fluencia, como puede observarse en su curva de falla que
se mantiene conservadoramente dentro de la línea de fluencia. El criterio ASME
elíptico también toma en cuenta la fluencia, pero no es completamente
conservador a lo largo de todo su rango. Esto es evidente al observar que cruza la
línea de fluencia. Los criterios de Gerber y Goodman modificado no protegen
contra la fluencia, por lo que requieren una verificación adicional de este aspecto.
Para tal propósito, se calcula el esfuerzo máximo de von Mises.

Sensibilidad a la muesca
Los materiales tienen diferente sensibilidad a la concentración de esfuerzos, lo
cual se conoce como sensibilidad a la muesca del material. En general, cuanto
más dúctil Instituto Tecnológico Superior de Purísima del Rincón 6 Sea el material,
tendrá menor sensibilidad a la muesca. Los materiales frágiles son más sensibles
a la muesca. Como la ductilidad y la fragilidad en los metales están estrechamente
relacionadas con la resistencia y la dureza, los materiales blandos de baja
resistencia tienden a ser menos sensibles a la muesca que los materiales duros de
alta resistencia. La sensibilidad a la muesca también depende del radio de la
muesca (el cual es una medida de lo afilado de ésta). Conforme los radios de la
muesca se aproximan a cero, disminuye la sensibilidad a la muesca de los
materiales y también se aproxima a cero. El factor de concentración de esfuerzos
teórico Kt se aproxima al infinito conforme el radio de la grieta tiende a cero. Si no
fuera por la disminución de la sensibilidad a la muesca en los radios que se
aproximan a cero (es decir, las grietas), los ingenieros no sabrían diseñar piezas
capaces de soportar cualquier nivel de esfuerzo nominal cuando están presentes
las muescas. Neuber hizo el primer estudio metódico de los efectos de la muesca
y publicó una ecuación para el factor de concentración de esfuerzos de fatiga en
1937. Kuhn revisó más tarde la ecuación de Neuber y desarrolló datos
experimentales para la constante de Neuber (una propiedad del material)
necesarios en esta ecuación.
Bibliografía
Teoría del crecimiento de grietas por fatiga. Universidad de Plymouth. Consultado el 28 de enero de
2018.

Roylance, David (1 de mayo de 2001). "Fatiga" (PDF). Departamento de Ciencia e Ingeniería de

Materiales, Instituto de Tecnología de Massachusetts. Consultado el 23 de julio de 2010.

París, PC; Gómez, diputado; Anderson, WE (1961). "Una teoría analítica racional de la fatiga". La
tendencia en ingeniería.
