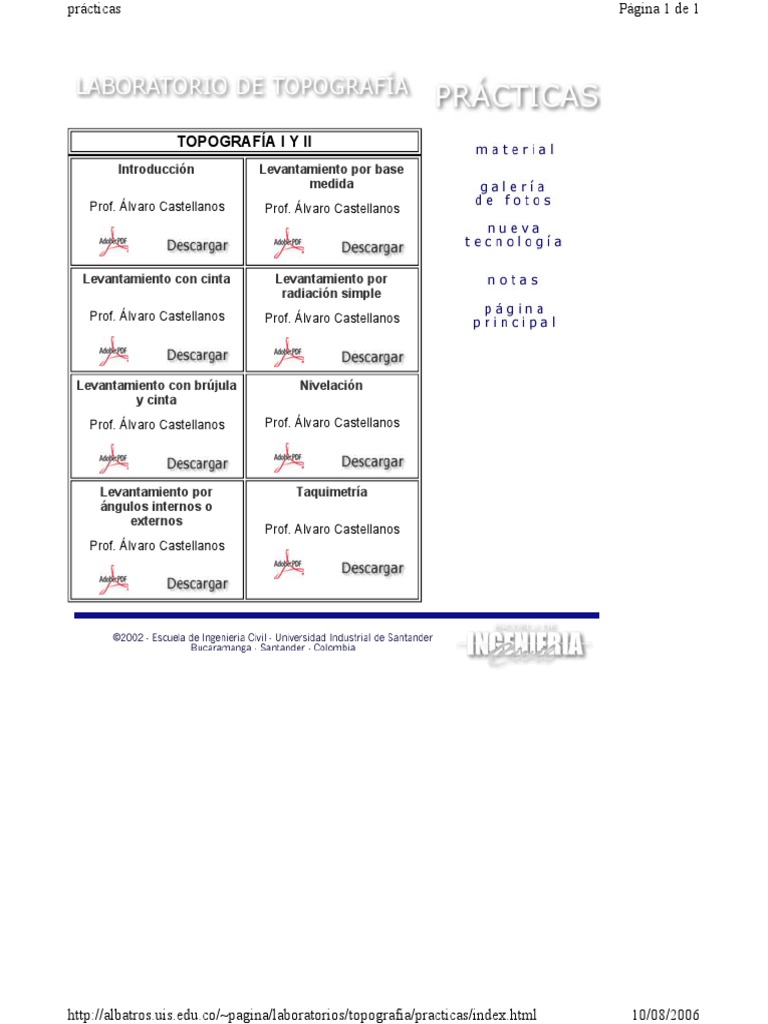

TOPOGRAFÍA I Y II
Introducción Levantamiento por base
medida
Prof. Álvaro Castellanos Prof. Álvaro Castellanos

Levantamiento con cinta Levantamiento por

radiación simple
Prof. Álvaro Castellanos Prof. Álvaro Castellanos

Levantamiento con brújula Nivelación

y cinta
Prof. Álvaro Castellanos Prof. Álvaro Castellanos

Levantamiento por Taquimetría

ángulos internos o
externos
Prof. Alvaro Castellanos
Prof. Álvaro Castellanos

http://albatros.uis.edu.co/~pagina/laboratorios/topografia/practicas/index.html 10/08/2006

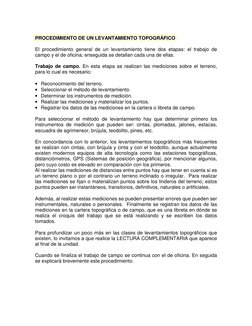

PROCEDIMIENTO DE UN LEVANTAMIENTO TOPOGRÁFICO

El procedimiento general de un levantamiento tiene dos etapas: el trabajo de

campo y el de oficina; enseguida se detallan cada una de ellas.

Trabajo de campo. En esta etapa se realizan las mediciones sobre el terreno,

para lo cual es necesario:

• Reconocimiento del terreno.

• Seleccionar el método de levantamiento.
• Determinar los instrumentos de medición.
• Realizar las mediciones y materializar los puntos.
• Registrar los datos de las mediciones en la cartera o libreta de campo.

Para seleccionar el método de levantamiento hay que determinar primero los

instrumentos de medición que pueden ser: cintas, plomadas, jalones, estacas,
escuadra de agrimensor, brújula, teodolito, pines, etc.

En concordancia con lo anterior, los levantamientos topográficos más frecuentes

se realizan con cintas, con brújula y cinta y con el teodolito, aunque actualmente
existen modernos equipos de alta tecnología como las estaciones topográficas,
distanciómetros, GPS (Sistemas de posición geográfica), por mencionar algunos,
pero cuyo costo es elevado en comparación con los primeros.
Al realizar las mediciones de distancias entre puntos hay que tener en cuenta si es
un terreno plano o por el contrario un terreno inclinado o irregular. Para realizar
las mediciones se fijan o materializan puntos sobre los linderos del terreno; estos
puntos pueden ser instantáneos, transitorios, definitivos, naturales o artificiales.

Además, al realizar estas mediciones se pueden presentar errores que pueden ser
instrumentales, naturales o personales. Finalmente se registran los datos de las
mediciones en la cartera topográfica o de campo, que es una libreta en dónde se
realiza el croquis del trabajo que se está realizando y se escriben los datos
tomados.

Para profundizar un poco más en las clases de levantamientos topográficos que

existen, lo invitamos a que realice la LECTURA COMPLEMENTARIA que aparece
al final de la unidad.

Cuando se finaliza el trabajo de campo se continua con el de oficina. En seguida

se explicará brevemente este procedimiento.

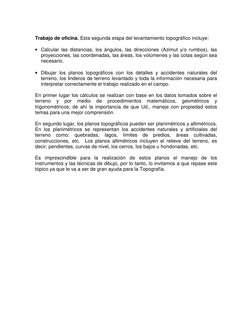

Trabajo de oficina. Esta segunda etapa del levantamiento topográfico incluye:

• Calcular las distancias, los ángulos, las direcciones (Azimut y/o rumbos), las
proyecciones, las coordenadas, las áreas, los volúmenes y las cotas según sea
necesario.

• Dibujar los planos topográficos con los detalles y accidentes naturales del
terreno, los linderos de terreno levantado y toda la información necesaria para
interpretar correctamente el trabajo realizado en el campo.

En primer lugar los cálculos se realizan con base en los datos tomados sobre el
terreno y por medio de procedimientos matemáticos, geométricos y
trigonométricos; de ahí la importancia de que Ud., maneje con propiedad estos
temas para una mejor comprensión.

En segundo lugar, los planos topográficos pueden ser planimétricos y altimétricos.

En los planimétricos se representan los accidentes naturales y artificiales del
terreno como: quebradas, lagos, límites de predios, áreas cultivadas,
construcciones, etc. Los planos altimétricos incluyen el relieve del terreno, es
decir, pendientes, curvas de nivel, los cerros, los bajos u hondonadas, etc.

Es imprescindible para la realización de estos planos el manejo de los

instrumentos y las técnicas de dibujo, por lo tanto, lo invitamos a que repase este
tópico ya que le va a ser de gran ayuda para la Topografía.
 1

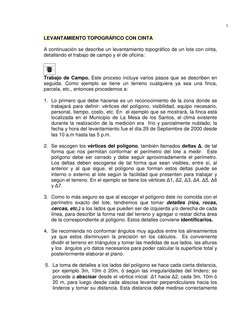

LEVANTAMIENTO TOPOGRÁFICO CON CINTA

A continuación se describe un levantamiento topográfico de un lote con cinta,

detallando el trabajo de campo y el de oficina:

Trabajo de Campo. Este proceso incluye varios pasos que se describen en

seguida. Como ejemplo se tiene un terreno cualquiera ya sea una finca,
parcela, etc., entonces procedemos a:

1. Lo primero que debe hacerse es un reconocimiento de la zona donde se

trabajará para definir: vértices del polígono, visibilidad, equipo necesario,
personal, tiempo, costo, etc. En el ejemplo que se mostrará, la finca está
localizada en el Municipio de La Mesa de los Santos, el clima existente
durante la realización de la medición era frío y parcialmente nublado; la
fecha y hora del levantamiento fue el día 29 de Septiembre de 2000 desde
las 10 a.m hasta las 5 p.m.

2. Se escogen los vértices del polígono, también llamados deltas Δ, de tal

forma que nos permitan conformar el perímetro del lote a medir. Este
polígono debe ser cerrado y debe seguir aproximadamente el perímetro.
Los deltas deben escogerse de tal forma que sean visibles, entre sí, al
anterior y al que sigue, el polígono que forman estos deltas puede se
interno o externo al lote según la facilidad que presenten para trabajar y
según el terreno. En el ejemplo se tiene los vértices Δ1, Δ2, Δ3, Δ4, Δ5, Δ6
y Δ7.

3. Como lo más seguro es que al escoger el polígono éste no coincida con el

perímetro exacto del lote, tendremos que tomar detalles (ríos, rocas,
cercas, etc.) a los lados que pueden ser de izquierda y/o derecha de cada
línea, para describir la forma real del terreno y agregar o restar dicha área
de la correspondiente al polígono. Estos detalles conviene identificarlos.

4. Se recomienda no conformar ángulos muy agudos entre los alineamientos

ya que estos disminuyen la precisión en los cálculos. Es conveniente
dividir el terreno en triángulos y tomar las medidas de sus lados, las alturas
y los ángulos y/o datos necesarios para poder calcular la superficie total y
posteriormente elaborar el plano.

5. La toma de detalles a los lados del polígono se hace cada cierta distancia,
por ejemplo 3m, 10m ó 20m, ó según las irregularidades del lindero; se
procede a abscisar desde el vértice inicial Δ1 hacia Δ2, cada 3m, 10m ó
20 m, para luego desde cada abscisa levantar perpendiculares hacia los
linderos y tomar su distancia. Esta distancia debe medirse correctamente
 2

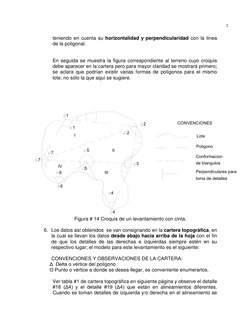

teniendo en cuenta su horizontalidad y perpendicularidad con la línea

de la poligonal.

En seguida se muestra la figura correspondiente al terreno cuyo croquis

debe aparecer en la cartera pero para mayor claridad se mostrará primero;
se aclara que podrían existir varias formas de polígonos para el mismo
lote, no sólo la que aquí se sugiere.


 














  ! !





Figura # 14 Croquis de un levantamiento con cinta.

6. Los datos así obtenidos se van consignando en la cartera topográfica, en

la cual se llevan los datos desde abajo hacia arriba de la hoja con el fin
de que los detalles de las derechas e izquierdas siempre estén en su
respectivo lugar; el modelo para este levantamiento es el siguiente:

CONVENCIONES Y OBSERVACIONES DE LA CARTERA:

Δ Delta o vértice del polígono
Ο Punto o vértice a donde se desea llegar, es conveniente enumerarlos.

Ver tabla #1 de cartera topográfica en siguiente página y observe el detalle

#18 (Δ4) y el detalle #19 (Δ4) que están en alineamientos diferentes.
Cuando se toman detalles de izquierda y/o derecha en el alineamiento se
 3

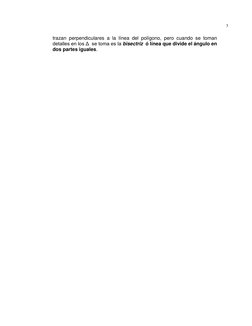

trazan perpendiculares a la línea del polígono, pero cuando se toman

detalles en los Δ se toma es la bisectriz ó línea que divide el ángulo en
dos partes iguales.

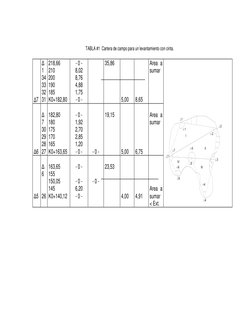

 TABLA #1 Cartera de campo para un levantamiento con cinta.

Δ 218,66 -0- 35,86 Area a

1 210 8,02 sumar
34 200 8,76
33 190 4,88
32 185 1,75
Δ7 31 K0+182,80 -0- 5,00 8,65

Δ 182,80 -0- 19,15 Area a

7 180 1,92 sumar
30 175 2,70



29 170 2,85
28 165 1,20
Δ6 27 K0+163,65 -0- -0- 5,00 6,75



Δ 163,65 -0- 23,53

6 155

150,05 -0- -0-
145 6,20 Area a
Δ5 26 K0+140,12 -0- 4,00 4,91 sumar

< Ext.
 5

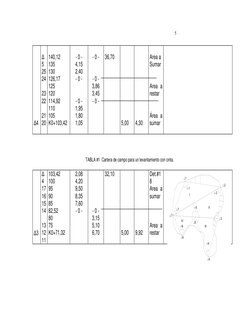

Δ 140,12 -0- -0- 36,70 Area a

5 135 4,15 Sumar
25 130 2,40
24 126,17 -0- -0-
125 3,86 Area a
23 120 3,45 restar
22 114,92 -0- -0-
110 1,95
21 105 1,80 Área a
Δ4 20 K0+103,42 1,05 5,00 4,30 sumar

TABLA #1 Cartera de campo para un levantamiento con cinta.

Δ 103,42 2,08 32,10 Det.#1

4 100 4,20 8
17 95 9,50 Area a



16 90 8,35 sumar
15 85 7,60

14 82,52 -0- -0-

80 3,15


13 75 5,10 Area a

Δ3 12 K0+71,32 6,70 5,00 9,92 restar


11


 6

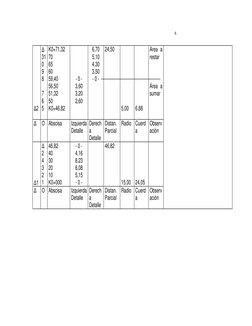

Δ K0+71,32 6,70 24,50 Area a

31 70 5,10 restar
0 65 4,30
9 60 3,50
8 59,40 -0- -0-
56,50 3,60 Área a
7 51,32 3,20 sumar
6 50 2,60
Δ2 5 K0+46,82 5,00 6,88

Δ Ο Abscisa Izquierda Derech Distan. Radio Cuerd Observ

Detalle a Parcial a ación
Detalle
Δ 46,82 -0- 46,82
2 40 4,16
4 30 8,23
3 20 6,08
2 10 5,15
Δ1 1 K0+000 -0- 15,00 24,05
Δ Ο Abscisa Izquierda Derech Distan. Radio Cuerd Observ
Detalle a Parcial a ación
Detalle
 7

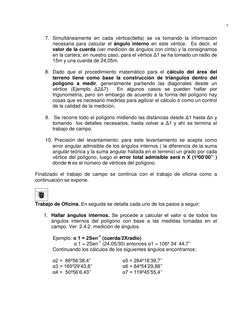

7. Simultáneamente en cada vértice(delta) se va tomando la información

necesaria para calcular el ángulo interno en este vértice. Es decir, el
valor de la cuerda (ver medición de ángulos con cinta) y la consignamos
en la cartera; en nuestro caso, para el vértice Δ1 se ha tomado un radio de
15m y una cuerda de 24,05m.

8. Dado que el procedimiento matemático para el cálculo del área del

terreno tiene como base la construcción de triángulos dentro del
polígono a medir, generalmente partiendo las diagonales desde un
vértice (Ejemplo Δ2Δ7). En algunos casos se pueden hallar por
trigonometría, pero sin embargo de acuerdo a la forma del polígono hay
cosas que es necesario medirlas para agilizar el cálculo ó como un control
de la calidad de la medición.

9. Se recorre todo el polígono midiendo las distancias desde Δ1 hasta Δn y

tomando los detalles necesarios, hasta volver a Δ1 y ahí se termina el
trabajo de campo.

10. Precisión del levantamiento: para este levantamiento se acepta como

error angular admisible de los ángulos internos ( la diferencia de la suma
angular teórica y la suma angular hallada en el terreno) un grado por cada
vértice del polígono, luego el error total admisible será n X (1º00’00’’ )
donde n es el número de vértices del polígono.

Finalizado el trabajo de campo se continúa con el trabajo de oficina como a

continuación se expone.

Trabajo de Oficina. En seguida se detalla cada uno de los pasos a seguir:

1. Hallar ángulos internos. Se procede a calcular el valor α de todos los

ángulos internos del polígono con base a las medidas tomadas en el
campo. Ver 2.4.2. medición de ángulos.

Ejemplo: α 1 = 2Sen-1 (cuerda/2Xradio)

α 1 = 2Sen-1 (24.05/30) entonces α1 = 106º 34’ 44,7’’
Continuando los cálculos de los siguientes ángulos encontramos:

α2 = 86º56’38,4’’ α5 = 284º16’39,7’’
α3 = 165º29’43,8’’ α6 = 84º54’29,88’’
α4 = 50º56’6,43’’ α7 = 119º45’55,4’’
 8

2. Calcular suma teórica de los ángulos internos. Se cuenta el número de

vértices del polígono y se calcula el valor teórico de sus ángulos internos
teniendo en cuenta que:

Suma de ángulos internos = 180º (n – 2)

Donde n = número de vértices del polígono. Para el ejemplo sería:
Suma de ángulos internos = 180º (7-2) = 900º
Suma de ángulos externos = 180º (n +2)

3. Determinar error de cierre. Se confronta la suma teórica con la suma

realmente obtenida en el levantamiento, procediendo a calcular el error de
cierre angular obtenido.

ERROR DE CIERRE = SUMA TEÓRICA – SUMA REAL OBTENIDA

ERROR = 180º (7-2) – 898º54’18,3’’
ERROR = 01º05’41,69’’

4. Hallar corrección angular y ángulos corregidos. Según el error obtenido

sea por defecto o por exceso se procede a sumarle o restarle la respectiva
corrección de tal manera que el polígono quede ajustado angularmente así:

Corrección angular = Error Total = 01º05’41,69’’

# vértices 7

Corrección angular = 00º09’23,10’’

Ángulos corregidos

α1 = 106º34’44,7’’ + 00º09’23,09’’ = 106º44’7,8’’

α2 = 87º06’ 1,5’’ α5 = 284º26’ 2,8’’
α3 = 165º39’ 6,9’’ α6 = 85º03’ 52,98’’
α4 = 51º05’ 29,53’’ α7 = 119º55’ 18,4’’
NOTA: Alguna diferencia en décimas de segundo se debe a la
aproximación de la calculadora.

5. Calcular ángulos y diagonales. Hecho el ajuste de los ángulos internos

del polígono (ver croquis), se empieza por cada uno de los triángulos a
calcular sus ángulos y sus lados ó diagonales, observemos por ejemplo el
ΔI. Ver figura # 15.
 9

Figura # 15 Calculo de ángulos y diagonales

Tenemos entonces:
<α = 106º44’7,8’’
Δ1Δ2 = 46,82m
Δ7Δ1 = 35,86m

Aplicando la fórmula

a2 = b2 + c2 – 2bc Cos A despejando a = b2 + c2 – 2bc CosA

Reemplazando en el ejemplo, se tiene:

Δ7Δ2 = (Δ7Δ1)2 + (Δ1Δ2)2 - 2(Δ7Δ1XΔ1Δ2XCosα)

= 1285,94 + 2192,11 –(-966,93)

Δ7Δ2 = 66,67m

Calculamos β con la fórmula a = b

Sen A Sen B

Reemplazando en el ejemplo:

Sen α = Sen β despejando Sen β = SenΔ7Δ1

Δ7Δ2 Δ7Δ1 Δ7Δ2

Sen β = Sen 106º44’ 7,8’’ X 35,86m despejando β = 31º00’12,76’’

 10

66,67m
Calculamos θ

Sen θ = Senα despejando Sen θ = Δ1Δ2 X Senα

Δ1Δ2 Δ7Δ2 Δ7Δ2

Sen θ = 46,82m X Sen 106º44’7,8’’ despejando θ = 42º15’42,68’’

66,67m

Una vez hecho esto podemos notar que en el vértice al cual convergen las
diagonales también hay que realizar ajuste angular. Debemos tener en cuenta
que la suma de los ángulos internos en un triángulo es de 180º.

6. Cálculo del Área: Primero calculamos el área de cada triángulo lo cual se

puede hacer de varias maneras entre otras:

a) Por la fórmula con base en el semi-perímetro (P)

P = a + b + c entonces Área = Px(P-a)(P-b)(P-c)

2
Reemplazando en el ejemplo:

P = 35,86m + 46,82m + 66,67m = 74,675m

2

Area = 74,675X(74,675-35,86)X(74,675-46,82)X(74,675-66,67)

Área ΔI = 803,93m2

b) Otra forma de calcular el área del ΔI es calculando la altura de cada

triángulo por la ley del Seno.

Sen θ = h , luego h = Sen θ X Δ7Δ1, h = Sen θ X 35,86m

Δ7Δ1

Area = base X h Area = 66,67 X (Sen θ X 35,86) = 803,93m2

2 2

Como dato curioso si se calcula el área por un método y se confronta el

resultado con el área obtenida por el otro observamos que existe
alguna diferencia entre los resultados, esto se debe a que el polígono
se ajusta angularmente pero no en distancia.
 11

7. Determinar áreas por sumar ó restar. Una vez calculada el área de los
triángulos se prosigue a anexar o restar las áreas de los sectores que
pertenecen o no al terreno. Al sumar o restar las áreas a la izquierda y/o
derecha de cada alineamiento consideramos cada área como un trapecio ó un
triángulo (ver figura # 14).

A continuación se explicará como se calculan la áreas en la línea Δ1Δ2 con

los datos de la cartera:
5,15

0 10 10 Área = 10 X 5,15 = 25,75m2

2
Trapecio

5,15 6,08 6,08 Área = 5,15+6,08 X 10 = 56,15m2

2
10

Trapecio Área = 6,08+8,23 X 10 = 71,55m2

2
6,08 8,23

10

Trapecio Área =8,23+4,16 X 10 = 61,95m2

2
4,16 8,23

10
4,16

40 6,82 Área = 6,82X4,16 = 14,19m2

46,82
2
-------------
TOTAL ÁREA A SUMAR 229,59m2
Y así teniendo en cuenta las áreas de los detalles y las áreas del polígono se
obtiene el área del lote. Después en la cartera de oficina se consigna toda la
información calculada de las áreas.
 12

TABLA #2 Cartera de oficina del levantamiento con cinta.

Δ Ο Distancia < interno corregido Área sumar Área restar
Δ1 106º44’7,8’’
46,82 229,59m2
Δ2
Δ2
Δ3

8. Elaborar el plano. Luego de hacer la cartera de oficina se realiza el plano

respectivo cuya elaboración se detallará en la próxima unidad.

Es posible que después de realizar tanto el trabajo de campo como el de oficina

Ud. se sienta algo cansado y crea que esto es muy difícil, pero ánimo con
disciplina y constancia Ud. lo logrará; le sugerimos leer nuevamente hasta que
logre su total comprensión. Terminado el levantamiento con cinta, lo invitamos a
conocer algunos aspectos indispensables en la medición con brújula, y cuyo
ejemplo se verá más adelante.
LEVANTAMIENTO TOPOGRÁFICO CON BRÚJULA Y CINTA.
Como se anotó desde la primera unidad, al realizar un levantamiento topográfico
de un lote es necesario hacer un trabajo de campo y otro de oficina, a
continuación se ejemplifica cada uno de estos aspectos.

Trabajo de Campo. El proceso es el siguiente:

1. Hacer una visita preliminar al lote con el propósito de hacer un
reconocimiento del área y así poder identificar los linderos, relieve,
accidentes naturales y artificiales, clima, accesibilidad, calcular el tiempo, la
mano de obra, los recursos y el equipo necesario, que además de los
elementos anteriormente anotados, debe incluir una brújula de precisión de
por lo menos 1º00’ 00’’.

2. Se materializan con estacas de ser necesario los Δ ó estaciones del

polígono, luego se coloca la brújula sobre el primer Δ en el ejemplo ΔA y
medimos el azimut de la primera línea, en este caso azimut de AB igual a
179º00’ 00’’, y alineamos con la ayuda de la brújula a las personas que van
midiendo las abscisas y tomando los detalles a izquierda ó derecha
necesarios ya sea por medio de la brújula y la cinta. Todo esto se va
consignando en la cartera de campo cómo se ilustra más adelante.

3. Luego se coloca la brújula en el siguiente Δ, para nuestro ejemplo en ΔB y

observamos el azimut atrás o contra-azimut de la línea ΔBΔA que es de
02º00’00’’ y ahí mismo se lee el azimut de la línea ΔBΔC cuyo valor es
102º00’00’’, todo esto se anota en la cartera y ya teniendo el azimut y
contra-azimut de estas dos líneas se puede calcular ángulo interno en ΔB.

4. Para mayor precisión se puede medir la distancia ΔBΔA ; luego se mide la

línea ΔBΔC y así continuamos midiendo todo el polígono, teniendo cuidado
en leer bien los azimut y los contra-azimut y los detalles necesarios que se
consignarán en la cartera para hallar el área del lote. A continuación se
ilustra un ejemplo de cartera de campo obtenida en el levantamiento de un
lote.
 Tabla # 3 cartera de campo de un levantamiento con brújula y cinta
A Observación
ΔE 132º00’00’’
ΔA K0+093,46 314º00’ 17,02 4,80
23 090
22 085
21 79,23 -0- -0-
ΔE 20 K0+76,44 1,80 Bisectriz
ΔD 86º00’00’’
ΔE 76,44 267º00’00’’ 14,18 1,80 Bisectriz
19 73,57 -0- -0-
18 070 2,89
17 065 2,18
ΔD 16 K0+62,26 1,06
ΔC 199º00’00’’

ΔD K0+062,26 16º00’00’’ 17,18 1,06

15 060 2.98


14 055 4,05
13 050 3,22

12 47,24 -0- -0-

ΔC 11 K0+045,08 2,16 -0- Bisectriz

ΔB 280º00’00’’
ΔC K0+45,08 102º00’00’’ 22,14 2,16 -0- Bisectriz

10 040 7,29
9 035 5,08 Area
8 030 8,26 a sumar
7 025 -0- 6,05

ΔB K0+022,94 -0-
ΔA 02º00’00’’
ΔB 22,94 179º00’00’’ 22,94 -0- -0- Area a
6 20,00 2,15 Sumar
5 15,00 5,08
4 12,20 -0- - 0-
3 10 4,26 Área a
2 5 2,30 Restar
1 3 -0- -0-
K0+000 4,80 Bisectriz
ΔA Área a +

CONTRA- DISTAN. IZQUIE. DERECHA

Δ Ο ABSCISA AZIMUT OBSERVACIÓN GRAFICO
AZIMUT POLIGO. DETA. DETALLE
 Una vez terminado el trabajo de campo se continua con el de oficina que en
seguida se detalla.

Trabajo de Oficina. De forma similar al levantamiento con cinta, el trabajo de

oficina incluye el siguiente proceso.

1. Cálculo de los ángulos internos.

α = Azimuth – contra-azimuth . En nuestro ejemplo:
α1 = 179º - 132º = 47º00’00’’
α2 = 102º - 02º = 100º00’00’’
α3 = 16º - 280º = 96º00’ 00’’
α4 = 267º - 199º = 68º00’00’’
α5 = 314º - 86º = 228º00’00’’

SUMA CALCULADA = 539º00’00’’

2. Determinación de la corrección angular.

Suma teórica de los ángulos = 180º X (n – 2). Para este caso:
Suma teórica de los ángulos = 180º X (5 – 2) = 540º00’00’’
Ahora, teniendo la suma calculada y la teórica se halla el error angular así:
Error angular = suma teórica – suma calculada, para el ejemplo sería
Error angular = 540º00’00’’ – 539º00’00’’ = 01º00’00’’

Y luego se determina la Corrección angular = Error angular

n
Para el ejemplo, Corrección angular = 01º00’00’’ = 00º12’00’’
5

3. Encontrar los ángulos corregidos, sumando a los α la corrección angular, así:

α1 = 47º + 0º12’00’’ = 47º12’00’’

α2 = 100º + 0º12’00’’ = 100º12’00’’
α3 = 96º + 0º12’00’’ = 96º12’00’’
α4 = 68º + 0º12’00’’ = 68º12’00’’
α5 = 228º + 0º12’00’’ = 228º12’00’’

4. Calcular la Atracción local (AL) de los lados. La atracción local se presenta

cuando la diferencia entre el azimut y el contra-azimut es diferente a 180º
ó los rumbos no son iguales en sus valores. En el ejemplo tenemos:
A – B = (179º - 2º) – 180º = 3º
B – C = (102º-280º) - 180º = 2º
C – D = (199º-16º) - 180º = 3º
D – E = (267º-86º) - 180º = 1º
E – A = (314º-132º) - 180º = 2º
5. Determinar la Corrección del azimut.

Azimut corregido = Azimut anterior + 180º + ángulo interno corregido.

Se considera como bueno el azimut de la línea que no presenta atracción local

ó el de la línea de menor atracción local, en el ejemplo se escoge DE, así:

Azimut DE = 267º . Ver tabla de la cartera. Luego calculamos,

Azimut EA = 267º00’00 - 180º + 228º12’00’’ = 315º12’00’’
Azimuth AB = 315º12’00’’ – 180º + 47º12’00’’ = 182º24’00’’
Azimuth BC = 182º24’00’’ – 180º + 100º36’00’ ’ = 102º36’00’’
Azimuth CD = 102º36’00’’ + 180º + 96º12’ 00’’ = 18º48’00’’
Azimut DE = 18º48’00’’ + 180º + 68º12’00’’ = 267º00’00’’

6. Hallar los Rumbos. Con base en los azimut encontrados se hallan los rumbos
recordando que su valor varía de 0º a 90º, en nuestro caso:

Rumbo AB = S 02º24’00’’ W como resultado de 182º24’00’’ – 180º

Rumbo BC = S 77º24’00’’ E como resultado de 180º-102º36’00’’
Rumbo CD = N 18º48’00’’ E como resultado de 18º48’00’’
Rumbo DE = S 87º00’00’’ W como resultado de 267º00’00’’ – 180º
Rumbo EA = N 44º48’00’’ W como resultado de 360º-315º12’00’’

7. Calcular la Atracción local (A.L) en las estaciones. La atracción local podrá

tener dirección Este si el azimut corregido es mayor que el azimut leído, y
Oeste si el azimut corregido es menor que el azimut leído.

A.L en las estaciones = Azimut corregido – Azimut leído

Continuando con el ejemplo se tiene:

A.L en A = 182º24’00’’ – 179º00’00’’ = 3º24’00’’

A.L en B = 102º36’00’’ – 102º00’00’’ = 0º36’00’’
A.L en C = 18º48’00’’ – 16º00’00’’ = 2º48’00’’
A.L en D = 267º00’00’’ – 267º00’00’’ = 0º00’00’’
A.L en E = 315º12’00’’ – 314º00’00’’ = 1º12’00’’

8. Determinar la áreas. Con base en las fórmulas trigonométricas y geométricas

se calculan las áreas.

a2 = b2 + c2 – 2bc Cos A despejando a = b2 + c2 – 2bc Cos A












Figura # 22 Cálculo de diagonales y el ángulo comprendido entre ellas.

En nuestro caso se calculan las diagonales (d) que se forman, así ver figura
#22

d (EB) = d (AB)2 + d (AE)2 – 2d (AB)X d (AE)X Cos 47º12’00’’

d (EB) = (22,94)2 + (17,02)2 – 2(22,94)(17,02)X Cos 47º12’00’00’’

d (EB) = 16,89m

d (EC) = d (DE)2 + d (DC)2 – 2d (DE)X d (DC)X Cos 68º12’00’’

d (EC) = (14,18)2 + (17,18)2 – 2(14,18)(17,18)X Cos 68º12’00’’

d (EC) = 17,75m

Ahora se calculan los ángulos entre las diagonales ver figura # 22. así:

θ = Cos-1 b2 + c2 – a2
2bc
Reemplazando en el ejemplo:

θ = Cos-1 (EB)2 + (EC)2 – (ΔB – ΔC)2

2(EB)(BC)

θ = Cos-1 (16,89)2 + (17,75)2 – (22,14)2 θ = 79º24’00’’

2(16,89)(17,75)

Recurriendo a la fórmula para hallar áreas de triángulos, entonces:

Area = b X h
2

En el ejemplo se va a calcular el área del triángulo I, luego:

Area I = (AB) X (EA) Sen A

2

Area I = (22,94) X (17,02)(Sen 47º12’00’’)

2

Área I = 143,23m2

De la misma forma continuamos hallando las áreas para los triángulos II y III:

Area II = (EB) X (BC) Sen 79º24’00’’

2

Area II = (16,89)X(17,75)Sen 79º24’00’’

2

Area II = 147,34m2

Area III = (DE) X (CD) Sen 68º12’00’’

2

Area III = (14,18)X(17,18)Sen 68º12’00’’

2

Área III = 113,09m2

Entonces el área total es la sumatoria de las áreas de los triángulos, así:

AREA TOTAL = AI + AII + AIII

Reemplazando en el ejemplo, se tiene:

AREA TOTAL = 143,23m2 + 147,34m2 + 113,09m2

ÁREA TOTAL = 403,66m2

Para hallar el área total de terreno es necesario calcular el área de los detalles,
cómo más adelante se ilustra.

9. Verificar el cálculo de las áreas por el método de semiperímetro. Teniendo

la fórmula de semiperímetro (P), entonces:

P = Suma de todos los lados

2
En el ejemplo, se tiene para el triángulo I:

P I = AB + BE + EA
2

Reemplazando valores, tenemos:

P I = 22,94m+ 16,89m+ 17,02m P I = 28,425m

2

Ahora la fórmula del área del triángulo I teniendo en cuenta el semiperímetro

es:

Area I = PI(PI-AB)(PI-BE)(PI-EA)

Reemplazando:

Area I = 28,425(28,425-22,94)(28,425-16,89)(28,425-17,02)

Área I = 143,217m2

Ahora continuamos calculando el área de los siguientes triángulos:

P II = BC + CE + EB
2

P II = 22,14+17,75+16,89 P II = 28,39m
Area II = 28,39(28,39-22,14)(28,39-17,75)(28,39-16,89)

Area II = 147,34m2

P III = EC + CD + DE
2

P III = 17,75+17,78+14,18 P III = 24,55m

2

Area III = 24,55(24,55-17,75)(24,55-17,18)(24,55-14,18)

Area III = 113,07m2

AREA TOTAL = AREA I + AREA II + AREA III

AREA TOTAL = 143,217m2 + 147,34m2 + 113,07m2 = 403,63m2

Faltaría calcular el área de los detalles para determinar el área total del terreno
El área de los detalles se calcula así:

Área a sumar:
3
Triángulo 4,80 X 3 = 7,20m2
4,80
2
2
Áreas a restar:

Triángulo 2,30 X 2 = 2,30m2 2,30

2
2,30 4,26

Trapecio 2,30 + 4,26 X 5 = 16,40m2

5
2

Triángulo 4,26 X 2,20 = 4,69m2 4,26

2,20
2

Total área a restar = 23,39m2

10. Elaborar cartera de oficina. Se consigna la información calculada en la

cartera de oficina. A continuación se muestra el inicio de una cartera.
Tabla # 4 Cartera de oficina de un levantamiento con Brújula y cinta

Δ О ANGULO AZIMUT DISTANCI ATRACCIÓ AREA A AREA A

CORREGID A N LOCAL SUMAR RESTA
O R
A 47º12’00’’
182°24’ 22,94 3º00’00’’ 7,20 23.39
B

D
E

E
A

11. Cuando se finaliza la cartera de oficina se procede a elaborar el plano

respectivo.
Levantamiento por ángulos internos ó externos.
Esta clase de levantamientos es de gran precisión porque permite revisar y ajustar
medidas angulares y longitudinales. A través de un ejemplo se ilustrará el trabajo
de campo y de oficina correspondientes a este método.

!"Trabajo de campo. Es similar el proceso a los anteriores tipos de

levantamientos, así:

- Ubicar los vértices del polígono ya sea este inscrito o circunscrito en

el lote a levantar.
- Armar y nivelar el teodolito en la estación #1, dar vista al Norte ya
sea arbitrario o magnético, colocar en el aparato 0º00’00’’ y barrer el
azimut 12 y medir su respectiva distancia.
- Armar y nivelar el teodolito la estación #2, dar vista a la estación #1,
colocar en el aparato 0º00’00’’, barrer el ángulo, que para el caso #1
sería un ángulo externo, pero para el caso #2 un ángulo interno y se
vuelve a medir la distancia 21.
- Recorrer todo el polígono hasta volver a la estación #1, leer el
ángulo ∠n12 donde n es la última estación y consignar todos los
datos en la cartera de campo.
- Comprobar que no falte ninguna información antes de abandonar el
sitio de trabajo.

A continuación aparece un ejemplo comparativo para calcular por

ángulos internos ó externos los azimutes.

#"ÁNGULOS EXTERNOS. Si procedemos a recorrer el polígono en

sentido horario, los ángulos leídos después de dar vista hacia el punto
anterior y barrer el ángulo serán ángulos exteriores ó externos del
polígono. Ver figura # 32.








Figura # 32 Poligonal de circuito por ángulos internos

 En el terreno se tienen los siguientes datos:

Azimut 1 2 = 123º20’10’’
<123 = 294º15’15’’

Y así sucesivamente se leen todos los demás ángulos externos, hasta llegar
al último <712 = 206º30’20’’

Luego se calcula el Azimut 2 3 = Azimut 1 2 + 180º + <123

También Azimut 2 3 = Contra-azimut + < Horizontal

Reemplazando, se tiene:

Azimut 2 3 = 123º20’10’’ + 180º + 294º15’15’’

Azimut 2 3 = 237º35’25’’

Si el polígono fue recorrido en sentido horario la suma de los ángulos nos

debe dar (n+2) x 180º ; pero si lo recorremos en sentido anti-horario, la
suma de los ángulos nos debe dar (n-2) x 180º.

#"ÁNGULOS INTERNOS. Si recorremos el polígono en sentido anti-

horario, entonces los ángulos barridos después de dar vista atrás serán
ángulos internos. Ver figura.











Figura # 33 Poligonal de circuito ángulos internos

En el terreno se tienen los siguientes datos, ver figura:

Azimut 12 = 46º15’20’’

<123 = 39º30’15’’

Así sucesivamente se leen todos los ángulos del polígono hasta llegar al último
<712 = 50º30’10’’.

Luego, para calcular el Azimut 2 3 = Azimut 1 2 + 180º + <123

También, Azimut 2 3 = Contra-azimut + < Horizontal

Reemplazando con los datos:

Azimut 2 3 = 226º15’20’’ + 39º30’15’’

Azimut 2 3 = 265º45’35’’

En seguida se ilustra una cartera de campo de un levantamiento por ángulos

externos realizado con un teodolito con aproximación a 10’’, en una finca ubicada
en el municipio de Girón.
 Tabla #11 Cartera de campo de un levantamiento por ángulos externos
2 322°07'00" 16,16
1
5 0°0'00"

1 257°00'00 20,69
I 140°03’ 2.91 Lindero
5 "
4 0°0'00"

5 263°35'00" 17,36 Vértice

h 134°46’ 1.75 Lindero
4
3 0°0'00"

4 308°57'30" 17,33 Vértice

g 163°10’ 2.77 Rió-lindero
f 22°02’ 3.12 Rio-lindero
3
2 0°0'00"

3 108°20'00" 13,51 Vértice

e 99°03? 5.98 Rio-lindero
d 59°08’ 3.36 Rio-lindero
c 15°12’ 7.62 Rio-indero
2
1 0°0'00"

2 147°41'00" 16,16 Vertice

b 127°48’ 5.76 Rio-lindero
a 353°47’ 4.88 Rió-Cerca
1
NM 0°0'00" N. Mag.
∆ PUNTO AZIMUT ANG HZ DIST OBS CROQUIS
Luego de terminado el trabajo de campo, se realiza el de oficina como a
continuación se explica.

!"Trabajo de oficina. El proceso es muy similar a lo desarrollado en los

anteriores métodos e incluye pasos tales como:

a) Ajustar ángulos horizontales. En este tipo de levantamientos topográficos

se pueden presentar errores como por ejemplo: que al sumar los ángulos
leídos no se encuentre exactamente este resultado teórico. Esta diferencia
entre la suma teórica y la calculada se llama error de cierre angular (e)
y debe ser menor a la máxima permitida, según las especificaciones de
precisión así:
- Para levantamientos de poca precisión e = ± a.n
- Para levantamientos de precisión e = ± a n
Donde n = # estaciones ó vértices de la poligonal
a = aproximación del teodolito

Si el error de cierre es menor que la suma teórica angular, el trabajo está

correcto. El error obtenido, es la suma de los ángulos internos ó externos
del polígono y es igual a (n ± 2) x 180º.
En el ejemplo se tiene:
<1 = 322º07’00’’
<2 = 108º20’00’’
<3 = 308º57’30’’
<4 = 263º35’00’’
<5 = 257º00’10’’
∑ = 1259º59’40’’
∑ < Externos teórica - ∑ < Externos calculada = Error angular
Reemplazando con los datos:
Error angular = (5 + 2) x 180º - 1259º59’40’’ = 00º00’20’’
e = a n para el ejemplo e = 0º00’10’’ 5 , entonces,
error permitido (e)= 0º00’22.36’’
Corrección angular = (0º00’20’’)/5 = 00º00’04’’
Ángulos Externos corregidos
<1 = 322º07’00’’ + 00º00’04’’ = 322º07’04’’
<2 = 108º20’00’’ + 00º00’04’’ = 108º20’04’’
<3 = 308º57’30’’ + 00º00’04’’ = 308º57’34’’
<4 = 263º35’00’’ + 00º00’04’’ = 263º35’04’’
<5 = 257º00’10’’ + 00º00’04’’ = 257º00’14’’
∑ = 1259º59’40’’ +00º00’20’’ = 1260º00’00’’
Observe que la corrección angular es igual en cada ángulo, lo cual es diferente al
método de radiación simple en donde la corrección angular se acumula.
 b) Cálculo de azimut y rumbos. Una vez se tengan los ángulos corregidos,
se calculan los azimutes de los lados de la poligonal partiendo del azimut
conocido se halla el contra-azimut, sumando ó restando 180º. A éste se le
suma el ángulo en la estación ó vértice y así se obtiene el azimut del lado.
Para el ejemplo encontramos los siguientes datos:

Cuadro # 12 Calculo de Azimut y Rumbos de las líneas del polígono

DELTA AZIMUT RUMBO

1
147 o 41 ' 0 " S 32 o 19 ' 0 " E
2
76 o 1 ' 4 " N 76 o 1 ' 4 " E
3
204 o 58 ' 38 " S 24 o 58 ' 38 " W
4
288 o 33 ' 42 " N 71 o 26 ' 18 " W
5
5 o 33 ' 56 " N 5 o 33 ' 56 " E
1

c) Cálculo de proyecciones. Por ser un polígono de circuito cerrado se debe

comprobar el cierre angular ó ajuste angular y el cierre lineal que falta
por ajustar. La condición para que un polígono cierre linealmente es que la
suma algebraica sea:

∑ Proyecciones N = ∑ Proyecciones S (1)

∑ Proyecciones E = ∑ Proyecciones W (2)

Debido a que se presentan errores sistemáticos, aleatorios, personales,

instrumentales, etc., al medir distancias y determinar los ángulos, las ecuaciones
(1) y (2) tienen algunas diferencias como a continuación se explican, aunque se
haya escogido repartir en partes iguales entre todos los ángulos, el error de cierre
ya que es la mejor manera de hacerlo.

∑ Proyecciones N - ∑ Proyecciones S = δ NS (3)

∑ Proyecciones E - ∑ Proyecciones W = δ EW (4)

Entonces: Error longitudinal (ε) = ( δ NS)2 + ( δ EW)2 . Ver figura #34.

Estos errores en las proyecciones NS y las proyecciones EW no permiten llegar
exactamente al vértice #1 si se reconstruye el polígono y originan una diferencia
en las abscisas δ EW en valor absoluto; y en las ordenadas una diferencia δ NS
en valor absoluto a una distancia ε como se muestra en la figura #34 .

Figura # 34 Error de cierre en una poligonal de circuito

Entonces tenemos:
ε = error total cometido en la poligonal
LT = longitud total de la poligonal ó perímetro
‫א‬ = # de m en los cuales se cometería 1m de error

‫א‬ = LT
ε

Para el ejemplo se tiene:

ε = ( δ NS)2 + ( δ EW)2

ε = (0.016)2 + (0.019)2 = 0.024839

LT = 85.08m

‫א‬ = (85.05) / 0.024839 = 3423,984

Se expresa 1: ‫ א‬y de acuerdo con la exactitud requerida, se han establecido

límites máximos para el error unitario así, ver siguiente cuadro # 13.
 Cuadro # 13 Errores permitidos en los levantamientos Topográficos

1:800 a 1:1000 : Levantamiento en terrenos quebrados ó de poco valor.

1:1000 a 1:1500: Levantamiento en terrenos de poco valor.

1:1500 a 1:2500: Levantamiento en terrenos agrícolas de valor.

1:2500 a 1:4000: Levantamiento urbanos y rurales de cierto valor.

1:4000 a 1:10000: Levantamiento en ciudades y terrenos de gran valor.

1:10000 y más: Levantamientos geodésicos.

Cuando el error de cierre es mayor al permitido, debe repetirse el levantamiento.

d) Ajuste de proyecciones. Viendo las proyecciones del levantamiento por

ángulos externos observamos que:

Σ Norte = 29.382 Σ Este = 23.756

Σ Sur = 29.366 Σ Oeste (W) = 23.775
δ NS = 0.016 δ EW = 0.019

Por lo tanto, debemos hacer el ajuste de distancia a través del ajuste de

proyecciones. Para que un polígono de circuito cerrado este perfectamente
ajustado en ángulo y distancia, debe cumplirse:

Σ Proyecciones N = Σ Proyecciones S
Σ Proyecciones E = Σ Proyecciones W

Ahora para cumplir con este ajuste se explicará el método más empleado,
en donde se presume que en el levantamiento se cometieron mayores
errores accidentales en la medición de distancias que en la lectura de
ángulos y se enuncia así:

Factor de correción (fc) = Respectiva proyección

δ Σ Proyec.1 + Σ Proyec.2

En el siguiente cuadro se despeja NS y EW y se reemplazan con los

datos del ejemplos.
 Cuadro # 14 Cálculo del factor de corrección para las proyecciones

Despejando para NS tenemos: Despejando para EW tenemos:

Fc = δNS x respectiva proyección Fc = δEW x respectiva proyección

ΣN+ΣS ΣE+ΣW

Veamos en el ejemplo: Veamos en el ejemplo:

ΣN = 29.382 ΣE = 23.756
ΣS = 29.366 ΣW = 23.775
δNS = 0.016 δEW = 0.019

fc = 0.016 x 13.657 = 0.003719mm fc = 0.019 x 8.639 = 0.0034mm

29.382+29.366 23.756+23.775

fc ≈ 0.004mm fc ≈ 0.003mm

Para las proyecciones cuya suma es mayor, la corrección es negativa; para la

suma que es menor la corrección es positiva.

En el cuadro que aparece a continuación se encuentran los datos para el ejemplo.

Cuadro # 15 Proyecciones corregidas de las líneas del polígono

PUNTO PROY CALCULADAS CORRECCIONES PROY CORREGIDAS

N S E W CORR NS CORR EW N S E W
1
13,657 8,639 0,004 0,003 13,661 8,642
2
3,264 13,11 0,001 0,005 3,263 13,115
3
15,709 7,318 0,004 0,003 15,713 7,315
4
5,526 16,46 0,001 0,007 5,525 16,45
5
20,592 2,007 0,006 0,001 20,586 2,008
1
29,382 29,366 23,76 23,78 0,016 0,019 29,374 29,374 23,765 23,765

Observaciones: La sumatoria de las proyecciones Norte es mayor que la

sumatoria de proyecciones Sur, luego entonces, a las proyecciones mayores
 (Norte) se le restará la corrección, y a las proyecciones menores (Sur) se les
sumará.¿Qué deducción haría para las proyecciones Este-oeste?

e) Cálculo de coordenadas. Estas coordenadas se hallan con las

proyecciones corregidas tal como se ha explicado anteriormente.

Tabla # 12 Cartera de oficina del polígono de un levantamiento por ángulos

externos

PUN ANG CORREGIDO AZIMUT RUMBO DIST PROY CORREGIDAS COORDENADAS

º ‘ ‘’ º ‘ ‘’ º ‘ ‘’ N S E W NORTE ESTE
1 322 ° 7 ' 4 " 1000 1000
147 ° 41 ' 0 " S 32 ° 19 ' 0 " E 16,160 13,661 8,642
2 108 ° 20 ' 4 " 986,339 1008,642
76 ° 1 ' 4 " N 76 ° 1 ' 4 " E 13,510 3,263 13,115
3 308 ° 57 ' 34 " 989,602 1021,757
204 ° 58 ' 38 " S 24 ° 58 ' 38 " W 17,330 15,713 7,315
4 263 ° 35 ' 4 " 973,889 1014,442
288 ° 33 ' 42 " N 71 ° 26 ' 18 " W 17,360 5,525 16,45
5 257 ° 0 ' 14 " 979,414 997,992
5 ° 33 ' 56 " N 5 ° 33 ' 56 " E 20,690 20,586 2,008
1 322 ° 7 ' 4 " 1000 1000
29,374 29,374 23,765 23,765

Σ< Calculada = 1259º59’40’’ Σ< Teórica = 1260º00’00’’ Cierre 1:3423,984

ΣN = 29,282 ΣE = 23,756 Longitud polígonal = 85,05m
ΣS = 29,366 ΣW = 23,775
δNS = 0,016 δEW = 0,019 e = 0,0248

En esta cartera observe la posición de los puntos, de los ángulos corregidos,

azimut, rumbos, distancias, proyecciones y las coordenadas. Cabe aclarar que las
coordenadas de A fueron arbitrarias.
f)
Cálculo de áreas. Se determinan por medio de las coordenadas tal como
se explicó en la radiación.
Levantamiento por radiación compuesta ó base medida.
También se conoce con el nombre de doble radiación ó intersección de
visuales con base medida. Este método tiene mayor precisión que la radiación
simple y puede utilizarse para levantamientos de extensiones medianas de
terrenos, donde se pueden definir linderos, calcular áreas y en consecuencia
valores de los predios.

A continuación se explicará el trabajo de campo a través de un levantamiento

realizado en un terreno baldío ubicado en el barrio la Cumbre. El clima
existente durante el día 4 de Noviembre de 2000 fue medianamente soleado
desde la 1:30 P.M hasta las 4:30 P:M.

3.2.2.1. Trabajo de Campo. Es similar el procedimiento para todos los tipos de

levantamientos:

- Realizar un reconocimiento del lote a medir demarcando sus linderos por

medio de estacas y determinar dos estaciones A y B donde se armará el
teodolito dentro del terreno a medir, de tal manera que sean visibles entre
si y que desde uno u otro punto, se puedan ver todos los vértices ó puntos
que se quieran localizar. Además, la distancia AB debe ser fácil de medir
y en lo posible proporcional al terreno, teniendo en cuenta que la línea AB
no forme un ángulo demasiado agudo ó demasiado plano con los vértices ó
linderos del lote.

- Armar y nivelar el teodolito en la estación A. Se define con que Norte

(Magnético ó arbitrario) se va a trabajar, se fija 0º0’00’’ en el aparato, se da
vista al Norte, luego se sueltan los ángulos (tornillo de fijación) y se da
vista al punto B, se lee el azimut de la línea AB y se mide su distancia.
Después se da vista a cada uno de los vértices del lote, leyendo el
respectivo azimut de Δ1, Δ2, Δ3, Δ4 y Δ5. Por último se da vista
nuevamente a la estación B para determinar el error angular.

- Leídos los azimut en A, trasladamos el teodolito a B, allí lo armamos y

nivelamos, fijamos 0º00’00’’ y damos vista a la estación A, medimos la
distancia BA , se suelta el ángulo (tornillo de fijación) y damos vista a cada
uno de los vértices del lote leyendo el ángulo horizontal ABΘ, es decir las
visuales B1, B2, B3, B4 y B5. Por último damos vista nuevamente a la
estación A y se lee el ángulo horizontal para determinar el error angular. A
continuación se muestra la cartera de campo correspondiente a este
levantamiento.
 Tabla # 9 Cartera de campo de un levantamiento por radiación compuesta ó
base medida

A 359°59’10”
5 329°08’00”

4 239°37’10”
3 124°34’10”
2 26°24’10”
1 29°29’10”
B

A 0°00’00” 24.15


B 122°26’00”
5 230°47’00”

4 145°39’50”
3 104°11’10”
2 85°53’30”
1 9°33’40”
B 122°25’00” 24.18
A
N 0°00’00” N MAG.
D O AZIMUT < Horizon. DIST OBS CROQUIS

Con los datos de esta cartera a continuación se realizará el trabajo de oficina.

3.2.2.2. Trabajo de oficina. Incluye los siguientes aspectos:

a) Corrección de los azimut desde la estación A. En el ejemplo de radiación

simple se explicó cómo se realizaba el ajuste de ángulos a partir de un punto, por
lo tanto, aquí sólo nos limitaremos a presentar los resultados en el siguiente
cuadro:
Cuadro # 8 Corrección del azimut desde A

LINEA AZIMUT LEIDO AZIMUT RUMBO

CORREGIDO
AB 122°25’00” 122°25’00” S57°35’00”E
A1 9°33’40” 9°33’30” N9°33’30”E
A2 85°53’30” 85°53’10” N85°53’10”E
A3 104°11’10” 104°11’40” S75°49’20”E
A4 145°39’50” 145°39’10” S34°20’50”E
A5 230°47’00” 230°46’10” S50°46’10”W
b) Corrección de los ángulos horizontales en la estación B.

Error angular= Primer ángulo leído- Último ángulo leído

Error angular = 360°00’00”-359°59’10” = 0°00’50”

Corrección por ángulo = (00°00’50”)/6 = 0°00’08.33”

Cuadro # 9 Corrección de los ángulos horizontales desde B

LÍNEA < LEIDO < CORREGIDO

B1 29°29’10” 29°29’18.33”
B2 26°24’10” 26°24’26.67”
B3 124°34’10” 124°34’35”
B4 239°37’10” 239°37’43.33”
B5 329°08’00” 329°08’41.67”
BA 359°59’10” 360°00’00”

c) Cálculo de los azimutes desde la estación B. El azimut de AB = 122°25’00”

y el azimut de BA =302°25’00”. Observe que la diferencia son 180° (Contra-
azimut).
Cuadro # 10. Azimut desde B

LINEA < Horizontal AZIMUT RUMBO

BA 00º00’00’’ 302°25’00” N57°35’00”W
B1 29°29’18.33” 331°54’18.33” N28°05’41.67”w
B2 26°24’26.67” 328°49’26.67” N31°10’33.33”W
B3 124°34’35” 66°59’35” N66°59’55”E
B4 239°37’43.33” 182°02’43.33” S2°02’43.33”E
B5 329°08’41.67” 271°33’41.67” N88°26’18.33”W

d) Cálculo de distancias. Calculamos la distancia promedio

de AB =(24.15+24.38) / 2 = 24.165 m. Luego se calculan los ángulos <1AB, <1BA
y <A1B así, ver figura #27.

















 








 



Figura # 27 Generalización para el calculo de distancias en un triangulo

Entonces, se tiene:
< 1AB = Azimut AB – Azimut A1 =122°25’00”-9°33’30”=112°51’30”
< 1BA = Azimut B1-Azimut BA = 331°54’18.33”-302°25’00”=29°29’18.33”
< A1B = <1AB + <1BA –180° = 37º39’11.67’’













Figura # 28 Calculo de Distancias en un triangulo

Ahora se calculan las distancia A1 y B1, así:







  















 









Con el procedimiento anterior se calculan todas las distancias:

CUADRO # 11 Distancias calculadas en un lev. de doble radiación.

LINEA DISTANCIA LINEA DISTANCIA

A1 19.472 B1 36.451
A2 12.069 B2 16.153
A3 32.908 B3 12.498
A4 35.139 B4 16.068
A5 18.970 B5 35.107

a) Hallar las proyecciones y las coordenadas. Desde las estaciones A y

B para comprobar la ubicación de los puntos. Como ya se explicó en el
método de radiación simple la forma de calcular las proyecciones y las
coordenadas, todo el proceso anterior se resume en la cartera de
oficina.
 TABLA #10 Cartera de oficina de un levantamiento por radiación compuesta o
Base medida

E O AZIMUT RUMBO DIST PROYECCIONES COORDENADAS

º ‘ ‘’ º ‘ ‘’ M N S E W NORTE ESTE
A 318,514 514,318
B 122 o 25 ' 0 " S 57 o 35 ' 0 " E 24,265 0 13,008 20,484 0 305,506 534,802
1 9 o 33 ' 30 " N 9 o 33 ' 30 " E 19,553 19,282 0 3,247 0 337,796 517,565
2 85 o 53 ' 10 " N 85 o 53 ' 10 " E 12,119 0,869 0 12,088 0 319,383 526,406
3 104 o 10 ' 40 " S 75 o 49 ' 20 " E 33,057 0 8,097 32,050 0 310,417 546,368
4 145 o 39 ' 10 " S 34 o 20 ' 50 " E 35,285 0 29,132 19,908 0 289,382 534,226
5 230 o 46 ' 10 " S 50 o 46 ' 10 " W 19,049 0 12,047 0 14,755 306,467 499,563

B 305,506 534,802
o o
A 302 25 ' 0 " N 57 35 ' 0 " W 24,265 13,008 0 0 20,484 318,514 514,318
1 331 o 54 ' 18,33 " N 28 o 5 ' 41 " W 36,602 32,289 0 0 17,237 337,795 517,565
2 328 o 49 ' 26,67 " N 31 o 10 ' 33 " W 16,220 13,878 0 0 8,397 319,384 526,405
3 66 o 59 ' 35 " N 66 o 59 ' 35 " E 12,566 4,911 0 11,566 0 310,417 546,368
4 182 o 2 ' 43,33 " S 2 o 2 ' 43 " W 16,135 0 16,125 0 0,576 289,381 534,226
5 271 o 33 ' 41,67 " N 88 o 26 ' 18 " W 35,252 0,961 0 0 35,239 306,467 499,563

e) Calcular el Área. Con base en lo explicado en la radiación simple,

específicamente en el método de hallar áreas a través de las coordenadas
cartesianas, para el ejemplo se tiene: Área = 1021.855 m2

Observaciones: Las coordenadas de A son arbitrarias. Alguna diferencia

presentada en la tercera cifra se debe a la aproximación de la calculadora.
Levantamiento por radiación simple.

Este método se puede utilizar en levantamientos de terrenos de poca extensión,

como por ejemplo fincas pequeñas, parcelas, etc., y cuando no se requiere tanta
precisión.

Consiste en establecer un punto dentro del lote a levantar, desde el cual se

puedan ver todos los límites del terreno, este punto será llamado estación pues allí
se instalará el teodolito y desde ahí se procederá a radiar con visuales hacia todos
los detalles (árboles, rocas, ríos, etc.) que se consideren necesarios para el
posterior dibujo del terreno.

Desde el punto de armada del teodolito ó estación se fija la Norte, que puede ser
magnética ó arbitraria, colocando 0º00’00’’, barremos el ángulo horizontal, que en
este caso es el azimut porque partimos de una Norte; una vez leído el azimut se
mide la distancia con la cinta hacia cada punto escogido en el terreno, ya sea
lindero ó detalle, llevando el alineamiento con el teodolito.

Este levantamiento se considera de baja precisión porque no hay forma de

corregir los errores, por lo tanto, no debe existir error en la toma de los ángulos
horizontales; para esto debemos verificar que al girar el teodolito y volver hacia el
Norte el nonio, ó escala que permite apreciar fracciones de las divisiones
más pequeñas de la escala principal de los ángulos, marque ceros ó 360º. Como
este es un levantamiento cuya precisión no se puede verificar se toma como un
levantamiento de apoyo.

En seguida se explicará el trabajo de campo y el de oficina a través de un ejemplo

de un levantamiento topográfico en un terreno localizado en el Municipio de Girón.

3.2.1.1. Trabajo de Campo.

Incluye varios pasos que se describen a continuación:

1. Realizar una inspección del terreno, en este ejemplo está localizado en el

Municipio de Girón, el clima existente durante la realización del
levantamiento era cálido, la fecha y hora fue el día 20 de Octubre de 2000
desde las 8:30 a.m hasta las 2:00 p.m.

2. Luego de la inspección se demarca el lote a medir por medio de estacas y

se numeran los vértices (B,C,D,E,F), al igual que los detalles importantes a
levantar (1, 2, 3, 4, 5, 6, 7). Ver figura #28.

3. Ubicar la estación del teodolito dentro del lote, en este caso el punto A,
desde el cual se pueden ver todos los vértices.
 4. Situar y nivelar el teodolito en la estación A, comprobando que desde allí se
puedan observar todos los vértices y los detalles que van a quedar en el
plano.

5. Ubicar el Norte magnético con 0º y leer el azimut de la primera línea y la

distancia AB . Observe que sólo hay un azimut leído en el terreno, los
demás son ángulos horizontales.

6. Para explicar lo concerniente a azimut y rumbos, es necesario colocar en

0º00’00’’ los ángulos horizontales y se da vista desde A hasta el primer
vértice B, de azimut conocido, procediendo a leer desde ésta línea AB y
hacia los demás vértices, los ángulos horizontales con el teodolito.
Además, se miden con cinta las distancias desde A hasta cada uno de los
vértices alineando con el teodolito.

7. Por último se da vista de nuevo al vértice inicial para comprobar que no se

ha movido el teodolito y conocer el error en la medida de los ángulos
horizontales.

Es necesario tener en cuenta lo siguiente cuando estemos llevando la cartera de

campo:

- Anotar los datos en las casillas respectivas: azimut, < horizontal,

distancia y observaciones.
- Leer y escribir los ángulos con grados, minutos y segundos.
- Hacer un croquis lo más real y parecido al terreno.
- Observe que cuando se hace el detalle de la casa se pueden unir 4
con 5, 5 con 6 y las líneas punteadas indican la forma de la casa.

A continuación aparece consignada la cartera de campo de este levantamiento.

(Ver tabla #7).
 TABLA # 7 Cartera de campo de un levantamiento por Radiación

B 359º59’30’’ 18.75 Vértice de inicio-cierre

7 43º04’15’’ 9.50 Árbol caracolí
F 81º56’00’’ 20.37 Vértice
6 95º26’25’’ 13.38 Muro casa
5 103º56’03’’ 8.79 Muro casa
4 122º52’19’’ 10.98 Casa
E 148º25’15’’ 17.96 Vértice
3 199º07’55’’ 11.85 Árbol

D 232º10’15’’ 19.91 Vértice

2 268º20’45’’ 10.62 Árbol guayacán


C 287º37’15’’ 20.22 Vértice
1 294º38’00’’ 13.86 Árbol guayacán
A


B 00º00’00’’

B 10º04’15’’ 18.75 Vértice

A
NM 00º00’00’’ Norte magnético
Δ Ο Azimuth < Horizontal Distancia Observaciones Grafico
Finalizado el trabajo de campo se continua con el de oficina, como enseguida se
expone.

3.2.1.2. Trabajo de Oficina. A continuación se explica paso a paso cada uno de

los cálculos que deben realizarse. Cabe anotar que existen programas de
computador que facilitan enormemente el trabajo de oficina, pero con fines
didácticos se explicará la forma de determinarlos con ayuda de una calculadora y
los datos de la cartera de campo.

1. Corrección de ángulos horizontales. Comparamos el < Horizontal inicial

en B y el final en B. Ver cartera de campo.

ERROR = 360º00’00’’ – 359º59’30’’ = 00º00’30’’ por defecto.

ERROR 00º 00'30' '

ERROR POR ANGULO = = = 00º00’06’’
# Angulos 5

Entonces los ángulos corregidos serán :

< BACˆ corregido = 287º37’15’’ + 00º00’06’’ = 287º37’21’’

< BADˆ corregido = 232º10’15’’ + 00º00’12’’ = 232º10’27’’
< BAEˆ corregido = 148º25’15’’ + 00º00’18’’ = 148º25’33’’
< BAFˆ corregido = 81º56’00’’ + 00º00’24’’ = 81º56’24’’
< BABˆ corregido = 359º59’30’’ + 00º00’30’’ = 360º00’00’’

2. Cálculo de azimutes. Partiendo del inicial.

Azimut inicial AB = 10º04’15’’ (Ver cartera de campo)
Azimut AC = 10º04’15’’ + 287º37’21’’ = 297º41’36’’
Azimut AD = 10º04’15’’ + 232º10’27’’ = 242º14’42’’
Azimut AE = 10º04’15’’ + 148º25’33’’ = 158º29’48’’
Azimut AF = 10º04’15’’ + 81º56’24’’ = 92º00’39’’
Azimut AB = 10º04’15’’ + 360º00’00’’ = 10º04’15’’

3. Cálculo de rumbos.

Rumbo AB = N10º04’15’’E
Rumbo AC = 360º00’00’’ – 297º41’36’’ = N62º18’24’’W
Rumbo AD = 242º14’42’’ – 180º00’00’’ = S62º14’42’’W
Rumbo AE = 180º00’00’’ – 158º29’48’’ = S21º30’12’’E
Rumbo AF = 180º00’00’’ – 92º00’39’’ = S87º59’21’’E
 4. Cálculo del azimut de los detalles.
Los < horizontales de estos detalles no los ajustamos por ser un levantamiento
por radiación, pero en los levantamientos de mayor precisión, debemos tener en
cuenta que el detalle se trabaja desde un vértice ajustado, así:

< horizontal 1 = 294º38’00’’

Azimut 1 = 294º38’00’’ + 10º04’15’’ = 304º42’15’’ (Árbol guayacán)
Azimut 2 = 278º25’00’’ (Árbol guayacán)
Azimut 3 = 209º12’10’’ (Árbol)
Azimut 4 = 132º56’34’’ (Casa)
Azimut 5 = 114º00’18’’ (Muro casa)
Azimut 6 = 105º30’40’’ (Muro casa)
Azimut 7 = 53º08’30’’ (Árbol caracolí)

Ahora se calcularán los rumbos de los detalles, así:

Rumbo A1 = N55º17’45’’w Rumbo A2 = N81º35’00’’w

Rumbo A3 = S29º12’10’’w Rumbo A4 = S47º03’26’’E
Rumbo A5 = S65º59’42’’E Rumbo A6 = S74º29’20’’E
Rumbo A7 = N53º08’30’’E

5. Cálculo de proyecciones. El propósito general de cualquier levantamiento

es la localización de posiciones de puntos de control preseleccionados ó
vértices y localizar las características locales ó detalles.

En topografía se utiliza el sistema de coordenadas cartesianas

rectangulares para definir la posición de puntos en el plano; los ejes de
tal sistema se definen teniendo en cuenta los puntos cardinales, es decir,
tomando los ejes Norte-Sur y Este-Oeste. La proyecciones hacia el
Norte y hacia el Este serán positivas y hacia el Sur y el Oeste, negativas.

Al multiplicar la longitud ó distancia por el Seno del ángulo, encontraremos

la proyección sobre el eje E-W; al multiplicar la distancia por el Coseno
(ver figura # 24), se hallará su proyección sobre el eje N-S. Estas
proyecciones se llevan a la cartera de oficina, teniendo en cuenta el
cuadrante indicado por el rumbo. Ver figura # 24.








 

   

 

Figura #24 Calculo de proyecciones.

Siguiendo con el levantamiento del ejemplo, se tiene:

a. Cálculo de proyecciones de los vértices. Con las siguientes fórmulas

se calculan las proyecciones:

PROYECCIÓN NORTE-SUR = Coseno rumbo X distancia

PROYECCIÓN ESTE-OESTE = Seno rumbo X distancia

Proyecciones AB ⇒ PN = (Coseno 10º04’15’’) 18,75 = 18,461

PE = (Seno 10º04’15’’) 18,75 = 3,279

Proyecciones AC ⇒ PN = (Coseno 62º18’24’’) 20,22 = 9,397

PW = (Seno 62º18’24’’) 20,22 = -17,904

Proyecciones AD ⇒ PS = (Coseno 62º14’42’’) 19,95 = 9,290

PW = (Seno 62º14’42’’) 19,95 = -17,655
Proyecciones AE ⇒ PS = (Coseno 21º30’12’’) 17,96 = -16,710
PE = (Seno 21º30’12’’) 17,96 = 6,583

Proyecciones AF ⇒ PS = (Coseno 87º59’21’’) 20,37 = -0,715

PE = (Seno 87º59’21’’) 20,37 = 20,357

b. Cálculo de las proyecciones de los detalles. Las proyecciones de los

puntos de detalles las podemos hallar con el azimut, teniendo en cuenta
su signo, así:
 #1 Árbol guayacán
PN-S = Coseno (304º42’15’’) X 13.86 = 7,891
PE-W = Seno (304º42’15’’) X 13.86 = -11,394

#2 Árbol guayacán
PN-S = Coseno (276º25’00’’) X 10,62 = 1,554
PE-W = Seno (276º25’00’’) X 10,62 = -10,506

#3 Árbol
PN-S = Coseno (209º12’10’’) X 11.85 = -10,344
PE-W = Seno (209º12’10’’) X 11.85 = -5,782

#4 Casa
PN-S = Coseno (132º56’34’’) X 10,98 = -7,480
PE-W = Seno (132º56’34’’) X 10,98 = 8,038

#5 Muro casa
PN-S = Coseno (114º00’18’’) X 8,79 = -3,576
PE-W = Seno(114º00’18’’) X 8,79 = 8,030

#6 Muro casa
PN-S = Coseno (105º30’40’’) X 13,38 = -3,578
PE-W = Seno (105º30’40’’) X 13,38 = 12,893

#7 Árbol caracolí
PN-S = Coseno (53º08’30’’) X 9,50 = 5,698
PE-W = Seno (53º08’30’’) X 9,50 = 7,601

6. Cálculo de coordenadas. Una vez calculadas las proyecciones,

tendremos las coordenadas de los vértices del polígono y de los detalles,
obteniendo así el control horizontal de los levantamientos topográficos.




Figura #25 Sistema de coordenadas

La posición de cualquier punto P se determina por las distancias

perpendiculares NP, EP medidas a partir de los ejes Norte y Este que son
perpendiculares entre si en el origen (punto 0) del sistema.

Las coordenadas siempre son positivas, una forma de asegurarlo es

asignar un valor positivo grande a las coordenadas del vértice inicial del
levantamiento.

Por medio de las coordenadas se pueden dibujar polígonos, obtener

superficies y calcular un sin número de datos que son básicos para el
aprovechamiento y uso adecuado de la tierra.

En cuánto al dibujo por coordenadas, es el método más conveniente para

elaborar planos, pues cada punto se fija en su posición, independiente de
los demás, esto se ampliará más adelante en el ítem de dibujo topográfico.

Al ejecutar un levantamiento topográfico pueden ocurrir dos casos:

- Que la zona se ubique dentro ó junto a otra donde ya se hayan establecido

vértices de apoyo anteriores y debe quedar el nuevo trabajo relacionado
con el anterior. En este caso, basta llevarle coordenadas a la estación A y
a partir de ella se calculan las coordenadas de los vértices y de los
detalles, sumando ó restando las proyecciones.

- Que no haya sistema de coordenadas previamente establecido. En este

caso, se le dan coordenadas arbitrarias a la estación A y a partir de esas
coordenadas se calculan las de los demás vértices y detalles, sumando ó
restando las proyecciones de estos puntos.

En seguida se calcularán las coordenadas de los vértices en el ejemplo,

así:

Coordenadas arbitrarias de A ⇒ N 327,013 E 306,146

Coordenadas vértice B ⇒ N = NA + (PN)B = 327,013 + 18,461 = 345,474

E = EA + (PE)B = 306,146 + 3,279 = 309,425

Coordenadas vértice C ⇒ N = NA + (PN)E = 327,013 + 9,397 = 336,410

E = EA – (PW)C = 306,146 – 17,194 = 288,242

Coordenadas vértice D ⇒ N = NA – (PS)D = 327,013 – 9,290 = 317,723

E = EA – (PW)D = 306,146 – 17,655 = 288,491

Coordenadas vértice E ⇒ N = NA – (PS)E = 327,013 – 16, 710 = 310,303

E = EA + (PE)E = 306,146 + 6,583 = 312,729

Coordenadas vértice F ⇒ N = NA – (PS)F = 327,013 – 0,715 = 326,298

E = EA + (PE)F = 306,146 + 20,357 = 326,503
Ahora se calcularán las coordenadas de los detalles de la siguiente forma:

Coordenadas de estación A N = 327,013 E = 306,146

#1 Árbol guayacán
N1 = NA + (PN)1 = 327,013 + 7,891 = 334,904
E1 = EA + (PW)1 = 306,146 – 11,394 = 294,752

#2 Árbol guayacán
N2 = NA + (PN)2 = 327,013 + 1,554 = 328,567
E2 = EA – (PW)2 = 306,146 – 10,506 = 295,640

#3 Árbol
N3 = NA – (PS)3 = 327,013 – 10,344 = 316,669
E3 = EA – (PW)3 = 306,146 – 5,782 = 300,364

#4 Casa
N4 = NA – (PS)4 = 327,013 – 7,480 = 319,533
E4 = EA + (PE)4 = 306,146 + 8,038 = 314,184

#5 Muro casa
 N5 = NA – (PS)5 = 327,013 – 3,576 = 323,437
E5 = EA + (PE)5 = 306,146 + 8,030 = 314,176

#6 Muro casa
N6 = NA – (PS)6 = 327,013 – 3,578 = 323,435
E6 = EA + (PE)6 = 306,146 + 12,893 = 319,039

#7 Árbol caracolí
N7 = NA + (PN)7 = 327,013 + 5,698 = 332,711
E7 = E7 + (PE)7 = 306,146 + 7,601 = 313,747

Todos los datos obtenidos hasta aquí se consignan en la cartera de oficina

como a continuación se detalla.

Tabla #8 Cartera de oficina de un levantamiento

por Radiación

PROYECCIONES COORDENADAS
Δ Ο AZIMUT RUMBO DIST N S E W N E Ο
A 327.01 306.14 A
B 10º04’15’’ N10º04’15’’E 18.75 18.46 3.27 345.47 309.42 B
1 304º42’15’’ N55º17’45W 13.86 7.89 11.39 334.90 294.75 1
C 297º41’36’’ N62º18’24W 20.22 9.39 17.90 336.41 288.24 C
2 278º25’00’’ N81º35’00W 10.62 1.55 10.50 328.56 295.64 2
D 242º14’42’’ S62º14’42W 19.95 9.29 17.65 317.72 288.491 D
3 209º12’10’’ S29º12’10W 11.85 10.3 5.78 316.66 300.36 3
E 158º29’48’’ S21º30’12’’E 17.96 16.7 6.58 310.30 312.72 E
4 132º56’34’’ S47º03’26’’E 10.98 7.4 8.03 319.53 314.18 4
5 114º00’18’’ S65º59’42’’E 8.79 3.5 8.03 323.43 314.17 5
6 105º30’40’’ S74º29’20’’E 13.38 3.5 12.8 323.43 319.03 6
F 92º00’39’’ S87º59’21’’E 20.37 0.7 20.3 326.29 326.50 F
7 53º08’30’’ N53º08’30’’E 9.50 5.69 7.60 332.71 313.74 7

Nota: Los valores de las proyecciones y las coordenadas en la cartera

aparecen con sólo 2 decimales, pero para calcular áreas es conveniente
utilizar los 3 decimales, tal como aparecen en los cálculos anteriores a la
cartera.

7. Cálculo de áreas. Uno de los objetivos principales de los levantamientos

de terrenos es la determinación del área del mismo, existen varios métodos
para la determinación de áreas, como:

- Dibujar los linderos del terreno a escala y con transportador. La superficie

se calcula dividiendo el terreno en triángulos y rectángulos, midiendo a
escala las dimensiones de las figuras y calculando matemáticamente sus
 áreas por medio de las fórmulas base por altura, ó por el semiperímetro,
el cual solamente necesita los lados de los triángulos. El inconveniente es
cuando el terreno es muy grande y se presentan gran cantidad de
triángulos lo que hace dispendioso el trabajo.

- Determinar el área a partir de las coordenadas de los vértices. Es muy

utilizado este método en terrenos con gran número de puntos, elaborando
una tabla en la cual aparecen las coordenadas Norte y Este de cada punto
que se relacionan por parejas en forma diagonal, tal como se ilustra en el
cuadro adjunto al grafico; para determinar el área del polígono se multiplica
la Proyección Norte de cada vértice por la Proyección Este del siguiente
punto, así mismo se hace con la Proyección Este multiplicándola por la
Proyección Norte, luego se suman algebraicamente estos productos y su
resultado se divide en dos y así se obtiene el área.







































Figura # 26 Gráfico explicativo para el cálculo del área por coordenadas.

Para el ejemplo se tienen los siguientes datos:

Cuadro # 7. Calculo del área del levantamiento por radiación.





        


 

 




   
Nivelación Trigonométrica. Este método puede utilizarse en terrenos que
tengan grandes variaciones en su relieve y los desniveles se obtienen midiendo
ángulos verticales y distancias horizontales; pero las diferencias de nivel se
calculan trigonométricamente. Ver figura.

Figura #47 Nivelación trigonométrica caso 1.

Los ángulos verticales se pueden leer ó medir a partir de la horizontal como por
ejemplo: β ángulo de pendiente, ó a partir del cenit, tal es el caso de α ángulo
cenital.

Si no se conoce la distancia X ó es difícil medirla, entonces pueden medirse dos

ángulos verticales, uno en A y otro en C; también se mide la distancia AC y con
estos datos se calcula el desnivel y la distancia horizontal X. Ver figura.



Figura # 48 Nivelación trigonométrica caso 2.

4.3.4. Nivelación Geométrica ó por Alturas. Es un método de gran precisión
para nivelar terrenos de pequeña ó gran extensión y consiste en determinar la
diferencia de altitud entre dos puntos observados, mediante instrumentos llamados
niveles, de los cuales hay varios tipos, como por ejemplo:

- Niveles de albañil: Regla, plomada y mangueras

- Niveles de mano: Locke y Abney
- Niveles de precisión, fijos ó topográficos

Además, la nivelación geométrica puede realizarse de dos formas:

1. Nivelación simple
2. Nivelación compuesta

A continuación se explicará en detalle cada uno de estos métodos de nivelación.

 4.3.4.1. Nivelación simple. Los niveles de precisión determinan la diferencia de
altitud entre dos puntos observados, mediante visuales horizontales dirigidas a
miras verticales, como se ve en la siguiente figura.







Figura # 49 Nivelación simple

En la anterior figura se va colocando la mira sucesivamente en los puntos 0,1,2,...

La visual horizontal entre dos puntos consecutivos da directamente la diferencia
de altura entre ambos, igual a la diferencia entre las correspondientes lecturas de
la mira. Luego sumando algebraicamente estas diferencias parciales ó
intermedias, se deduce el desnivel entre puntos situado consecutivamente; por
ejemplo la diferencia de nivel entre 0 y 1 será la diferencia de lecturas observadas
0.30 – 1.20 = -0.90m
h1 = 0 – 1 h2 = 1 – 2 h3 = 2 – 3

4.3.4.2. Nivelación compuesta. Este método es muy utilizado tanto en pequeñas

extensiones de terreno como en grandes por su gran precisión. Consiste en
determinar desniveles entre puntos alejados entre sí, por lo que se hace necesario
hacer varias estaciones en dónde se instala el nivel de precisión a lo largo del
recorrido; el desnivel se obtiene repitiendo la operación cuántas veces sea
necesario, utilizando puntos intermedios llamados puntos de liga ó cambios
(c#n). La nivelación se va llevando así por la mejor ruta posible, hasta llegar al
punto final. (Ver figura).




 


















Figura # 50 Nivelación compuesta

En el método de nivelación compuesta se efectúan dos tipos de lecturas que son:

- Vista atrás
- Vista adelante

Vista atrás: Es la lectura que se hace sobre el banco de nivelación (BN) ó

cambio de cota conocida y sirve para hallar la altura instrumental (HINST).

Vista adelante: Esta lectura se realiza para conocer la cota del punto de
cambio ó BN provisional.

A través del siguiente ejemplo se explicará con mayor detalle esto.(Ver cuadro).

Cuadro # 20 Lecturas empleadas en una nivelación compuesta

PUNTO OBSERVADO LECTURA ATRÁS LECTURA ADELANTE

Banco de Nivel (BN)#1 1.602 - 0–
PL #1 – C#1 0.355 1.840
C#2 2.106 0.126
C#3 0.164 0.402
C#4 0.284 2.031
Banco de Nivel (BN) #2 2.162
Σ 4.511 6.561

Desnivel BN1 a BN2 = 2.050

Observe que no es necesario calcular el desnivel en cada tramo. Para verificar

que los datos anteriormente hallados sean los correctos, se realiza la contra-
nivelación que se explicará más adelante.

4.4. USOS DE LA NIVELACION

Además de la determinación de desniveles entre dos puntos como ya se explicó

anteriormente, los principales usos de la nivelación son para levantar:

1. Perfiles longitudinales
2. Perfiles transversales
3. Configuraciones

A continuación se explicará en detalle cada uno de estos aspectos.

4.4.1. Perfiles longitudinales. La nivelación del perfil tiene por objeto determinar
las cotas de puntos a distancias conocidas sobre un trazo ó alineamiento
para obtener el perfil de ese trazo, que puede ser utilizado en líneas de
conducción de agua, gas, oleoductos y en alineamientos viales ó
ferroviarios entre otros.

El trazado del alineamiento con la distancia igual entre puntos se

materializa previamente en el terreno con estacas. El procedimiento es
semejante al de la nivelación simple ó compuesta y deben seguirse las
mismas indicaciones y precauciones, la diferencia radica en que en cada
posición de instalación del nivel, entre dos puntos de liga ó cambios, se
toman también lecturas ó vistas intermedias en los puntos del trazado
establecido.

La Vista intermedia es la lectura que se hace sobre los puntos que se

quieren nivelar para conocer la correspondiente cota. La mira se debe
colocar sobre estos puntos, para efectuar la lectura correspondiente y luego
hallar la cota. A continuación se ilustra con un ejemplo este método. (Ver
las siguientes figuras).

Ko+20
Ko+00 Ko+10
Ko+70
Ko+30
Ko+60
BN#1
Ko+40 Ko+50

Figura # 51-A Planta del alineamiento.

V atras V int V int V int

V adel

V atras V int V adel

V int V int

1
Ko+00

Ko+10

V int V int
BN#1 V atras
Ko+20

C#1

2
Ko+30

Ko+40

C#2
Ko+50

3
Ko+60

Ko+70

Figura # 51-B Perfil del alineamiento.

El nivel se coloca donde se vea el mayor número de puntos a nivelar y puede

estar arriba, abajo, en la línea pero no sobre las estacas.
C# : Cambio ó punto de liga. Puede estar por fuera del alineamiento pero bien materializado.
VAT = Vista atrás HINST: Altura instrumental
VINT = Vista intermedia ∇ : Cota
VAD = Vista adelante BN: Banco de nivelación

En la figura #53 tenemos un BN1 de cota conocida 981.632. El procedimiento a

seguir para determinar el perfil es el siguiente.

1. Armamos y nivelamos el nivel de precisión en el punto 1, desde donde

observamos el BN#1 y el mayor numero de puntos en el alineamiento.

2. Hacemos la lectura al BN#1 (vista atrás) 2.650 para conocer la altura

instrumental HINST.
HINST= ∇ BN#1+L = 981.632+2.650 = 984.282

3. Con el nivel ahí, en esa posición (1) tomamos las lecturas (vistas
intermedias) en K0+00 (1.605), K0+10 (1.656), K0+20 (3.384).

Cota en: K0+00= HINST - VINT = 984.282-1.605= 982.677

K0+10= HINST - VINT = 984.282-1.656= 982.626
K0+20= HINST - VINT = 984.282-3.384= 980.898
4. Como ya no se pueden leer más puntos desde la posición (1), buscamos
un punto de liga (cambio #1), el cual debe quedar bien materializado y
sobre él se coloca la mira para hacer la lectura (4.163) (vista adelante)
para hallarle la cota.
Cota en el C#1= HINST -VAD = 984.282-4.163= 980.119

5. Trasladamos el nivel a la posición #2, desde la cual podamos leer el C#1,

ya le conocemos la cota, y el máximo número de puntos del alineamiento.
Armamos y nivelamos en la posición #2 y leemos la mira en C#1 (1.145)
(vista atrás) para hallar la nueva altura instrumental (HINST).
HINST2= ∇ C#1+ VAT = 980.119+1.145 = 981.264

6. Seguimos leyendo los puntos del trazo K0+30 (1.429) Vista intermedia,
K0+40 (1.169) Vista intermedia , asÍ hasta la vista adelante (2.655) en el
cambio #2. Esto se repite hasta llegar al BN#2.
Cota en: K0+30= HINST - VINT = 981.264-1.429= 979.835
K0+40= HINST - VINT = 981.264-1.169= 980.095
Hasta Cota en: C#2= HINST- VAD = 981.264-2.655 = 978.609
Todo lo anteriormente expuesto se consigna en una cartera de nivelación
que se lleva así:
 Tabla #14 Cartera de nivelación

V
ABSCISA ATRÁS HINST V INT V ADEL COTA OBSERVACION
(+) (-) (-)
BN#1 2,650 984,282 981,632 S/puntilla
Ko+00 1,605 982,677
Ko+10 1,656 982,626
Ko+20 3,384 980,898
C#1 1,145 981,264 4,163 980,119 S/raiz L izq ≈Ko+25
Ko+30 1,429 979,835
Ko+40 1,169 980,095
Ko+50 1,703 979,561
C#2 0,994 979,603 2,655 978,609 S/varilla L der ≈Ko+58
Ko+60 2,021 977,582
Ko+70 1,804 977,799
Ko+80 1,603 978,000
C#3 2,053 979,765 1,891 977,712 S/tronco L der
Ko+90 1,939 977,826
Ko+100 1,796 977,969
BN#2 2,469 977,296 S/con
S 6,842 S 11,178
Los cambios ó puntos de liga, conviene materializarlos muy bien y en la cartera se
hace la observación, para identificarlos fácilmente en el terreno.

Comprobación: Después de realizada la nivelación, debemos comprobar si hubo o

no error, haciendo una nivelación diferencial a la que llamamos contra-nivelación.

Contra-nivelación: Es nivelar a partir del último punto hasta llegar al BN

inicial. Las diferencias de nivel se comparan con la halladas inicialmente
para determinar el error de cierre de nivelación. (Ver siguiente cuadro).

Tabla #15 Cartera de contra-nivelación

V
ABSCISA V ATRÁS HINST V INTERME. ADELANTE COTA OBS
BN#2 2,267 979,563 977,296 S/con
C#3 1,869 979,580 1,852 977,711 S/tronco L der
C#2 2,652 981,263 0,969 978,611 S/varilla L der ≈Ko+58
C#1 4,162 984,284 1,141 980,122 S/raiz L izq ≈Ko+25
BN#1 2,656 981,628 S/puntilla
S 10,950 S 6,618
Solamente leemos en los puntos de liga ó cambios entre el BN#2 y el BN#1, de
regreso, para llegar a la cota de partida conocida de BN#1, lo más probable es
que haya una diferencia ó error, así:

[Σ(+ )] − [Σ(−)] = desnivelBN1 − desnivelBN 2

Conocida la cota de BN#1, determinaremos la cota del BN#2 obtenida a través de
la nivelación del perfil.

Σ[V (+ )] = 2.650 + 1.145 + 0.994 + 2.053 + 2.267 + 1.869 + 2.652 + 4.162 = 17.792
Σ[V (− )] = 4.163 + 2.655 + 1.891 + 2.469 + 1.852 + 0.969 + 1.141 + 2.656 = 17.796
[Σ(+ )] − [Σ(−)] = error = 17.792 − 17.796 = 0.004
Nivelando 11.178 − 6.842 = 4.336
Contra-nivelando 10.950 − 6.618 = 4.332
+ 0.004

Existen varias formas de distribuir el error, pero vamos a explicar el de ajuste de

las alturas instrumentales porque el error es muy pequeño.

La corrección de este error se realiza teniendo en cuenta que en el proceso de

campo se utilizaron 4 alturas instrumentales, entonces dividimos el error en 4, y
como fue por defecto le sumamos la corrección a las alturas instrumentales
(halladas en el cálculo) en una forma creciente.
0.004
CORRECCION = = 0.001mts
4
De forma creciente quiere decir que a la primera H instrumental se le suma una
vez la corrección, a la segunda H instrumental dos veces, hasta llegar a 0.004 m.
Veamos:
Hinst1 + C = 984.282 + 0.001 = Hinst1corregida = 984.283
Hinst 2 + 2C = 981.264 + 0.002 = Hinst 2corregida = 981.266
Hinst 3 + 3C = 979.603 + 0.003 = Hinst 3corregida = 979.606
Hinst 4 + 4C = 979.765 + 0.004 = Hinst 4corregida = 979.769
Y la cartera quedará así:

Tabla #16 Cartera de nivelación corregida

OBSERVACIONE
ABSCISA V ATRÁS HINST HINST V INTER. VAD COTA S
CALCULA CORREGI
(+) DA DA (-) (-)
BN#1 2,650 984,282 984,283 981,632 S/puntilla
Ko+00 1,605 982,678
 Ko+10 1,656 982,627
Ko+20 3,384 980,899
S/raiz L izq
C#1 1,145 981,264 981,266 4,163 980,119 ≈Ko+25
Ko+30 1,429 979,837
Ko+40 1,169 980,097
Ko+50 1,703 979,563
S/varilla L der
C#2 0,994 979,603 979,606 2,655 978,609 ≈Ko+58
Ko+60 2,021 977,585
Ko+70 1,804 977,802
Ko+80 1,603 978,003
S/tronco L der
C#3 2,053 979,765 979,769 1,891 977,712 ≈Ko+86
Ko+90 1,939 977,830
Ko+100 1,796 977,973
BN#2 2,469 977,300 S/con

Teniendo ya las cotas de todos los puntos del trazo (alineamiento) y sus distancias
podemos dibujar el perfil.

!"Dibujo del Perfil. Se dibuja el perfil de una línea para mostrar la elevación
relativa de cada punto en la línea y se puede decir que (el perfil) es una
vista que representa la intersección de un plano vertical a través de la línea
y la superficie del terreno. Es muy útil para conocer la rasante en carreteras
y caminos, las pendientes de las líneas de drenaje, canales de riego, etc.

Los perfiles se dibujan graficando las elevaciones calculadas de las

lecturas de nivel tomadas a intervalos (distancia), sobre el terreno y en
puntos donde el terreno cambia de pendiente.
 Mediante un sistema de coordenadas donde las abscisas representan la
distancia horizontal entre puntos y las ordenadas corresponden a las
cotas. Uniendo estos puntos se obtiene el perfil de la línea que no es más
que una serie de líneas rectas que unen puntos sucesivos.

983

982 V 1:100
ESCALA
HZ 1:1000
981

980

979

978

ABSCISA 0 10 20 30 40 50 60 70 80 90 100

COTA 982.678 982.627 980.899 979.837 980.097 979.563 977.585 977.802 978.003 977.830 977.973

Figura # 52 Perfil a escala de un eje nivelado

Los perfiles se pueden hallar:

a) Tomando lectura sobre las estacas previamente colocadas con

distancias determinadas.
b) Buscando en el terreno los puntos que tengan cotas redondas y
midiendo su distancia.
c) Tomando las lecturas sobre la mira colocada en los puntos donde el
terreno presente variaciones en su pendiente y midiendo su
respectiva distancia.

De esta forma finalizamos los aspectos teóricos sobre perfiles longitudinales y los
invitamos a continuación a estudiar los perfiles transversales.
4.4.2. Perfiles ó Secciones Transversales. Para ilustrar este concepto lo
invitamos primero a que analice las siguientes figuras.

Ko+20
Ko+00 Ko+10
Ko+70
Ko+30
Ko+60
BN#1
Ko+40 Ko+50

Figura # 53-A Planta del eje.

983

982 V 1:100
ESCALA
HZ 1:1000
981

980

979

978

0 10 20 30 40 50 60 70

Figura # 53-B Perfil del eje nivelado.

Los perfiles transversales son los tomados en sentido normal ó perpendicular, al

eje ó alineamiento. El método para obtener una sección transversal es el mismo
para obtener un perfil longitudinal.

El punto de partida para obtener cada sección, es el eje del alineamiento, cuya
cota ya se determinó con la nivelación del perfil longitudinal; se van tomando
lecturas de acuerdo a la pendiente y a los cambios de pendiente, midiendo sus
distancias, luego, esto se consigna en una cartera de campo llamada secciones
transversales o topografía así:

Tabla # 17 Cartera de campo de secciones transversales

. . .
. . .
. . .

1.30 1.00 0.60 982.626 -0.65 -0.85 -1.15

11.00 8.50 5.00 Ko+010 5.50 9.00 10.80

1.50 1.30 0.45 982.677 -0.50 -0.80 -1.10

10.50 9.60 5.00 Ko+000 5.00 8.10 10.20

IZQUIERDAS CL DERECHAS

Donde:
CL: Es la línea central (eje-alineamiento).
IZQ: Lado izquierdo del alineamiento.
DER: Lado derecho del alineamiento.
Lecturas: (0.45,-0.80,etc.) diferencias de nivel con respecto al eje.
Distancias: (5.0, 8.50, etc.) distancias perpendiculares con respecto al eje.

Luego, en el trabajo de oficina se hallan las cotas de los puntos.

Tabla # 18 Cartera de oficina de secciones transversales

. . .
. . .
. . .

983.93 983.63 983.23 982.626 981.98 981.78 981.48

11.00 8.50 5.00 Ko+010 5.50 9.00 10.80

984.18 983.98 983.13 982.677 982.18 981.82 981.58

10.50 9.60 5.00 Ko+000 5.00 8.10 10.20

IZQUIERDAS CL DERECHAS

Después de calculadas las cotas procedemos a dibujar los perfiles transversales

 987
986
985
984
983
982
981
cL
10.00 5.00 00.00 5.00 10.00

ko+0.10 ESC:V 1 :____

987 H 1:____
986
985
984
983
982
981
cL
10.00 5.00 00.00 5.00 10.00

ko+00.00
Figura # 54 Perfiles transversales al eje

4.4.3 Configuraciones ó Nivelación de superficies. Existen varios métodos para

la configuración de superficies ó toma de topografía, pero primero es necesario
definir qué es una curva de nivel.

Una curva de nivel es la línea que une puntos de igual elevación sobre la
superficie del terreno, para representar detalladamente su relieve. Una vez
hecha y calculada la nivelación, se localizan en el plano planimétrico los puntos, y
se van uniendo aquellos de igual elevación con respecto a un plano de referencia.

En la practica, las líneas imaginarias están igualmente espaciadas en sentido

vertical, de modo, que los intervalos de los niveles sean iguales y las distancias
horizontales entre curvas de nivel en un mapa, indicarán el escalonamiento de la
elevación o descenso de la superficie; mientras más cercanas estén entre si,
mayor será la pendiente y recíprocamente, mientras más separadas, la pendiente
será menor.

Un grupo de curvas de nivel que se cierran indica, bien sea una colina o una
depresión. Cualquiera que sea el caso, se determinará leyendo los valores de las
elevaciones en las curvas de nivel.

La importancia de un plano con curvas de nivel, es que permite conocer la

topografía de un terreno para un diseño preliminar de obras y para calcular
volúmenes de tierra en explanaciones y excavaciones (ver figura 55).




















Figura # 55 Esquema de los planos horizontales y las correspondientes curvas de

nivel

Como se mencionó al inicio, existen varios métodos para realizar la configuración

ó nivelación de superficies, entre ellos tenemos:

1. Método del Agronivel

2. Método de la Radiación
3. Método de la Cuadrícula
Método de localización directa en el terreno

. Método de la Radiación. Desde un punto ó estación en el terreno, se establecen

las radiaciones con dirección conocida, de forma similar a lo visto anteriormente
en planimetría en la radiación simple. A lo largo de las líneas se toman las
elevaciones midiendo la distancia desde la estación. Igualmente se interpola para
encontrar las curvas deseadas, este es un método muy útil para configurar
terrenos relativamente planos y pequeños, veamos un ejemplo.

Se hizo la localización del polígono mediante una radiación simple, ver la siguiente
tabla.
 Tabla # 19 Cartera de campo por radiación


























5 313°39'40" 38,1
4 228°53'30" 52,05
3 169°36'30" 42,03
2 94°28'30" 59,2
1 12°25'30" 56,2
A N 0°00'00"
D PUNTO AZIMUT DIST GRAFICO

Después nivelamos cada una de las líneas como aparece en la cartera que a
continuación se muestra:
Tabla # 20 Cartera de campo de nivelación de las lineas

PUNTO DIST V(+) HINST VINTER. V(-) COTA OBS

BN 1,251 963,945 962,694
A 0 1,803 962,142
1.1 8,75 2,788 961,157
1.2 16,32 2,439 961,506
C#1 1,933 962,056 3,822 960,123 LINEA A-1
1.3 29,8 1,382 960,674
1.4 37,32 1,792 960,264
1.5 41,43 2,486 959,57
1 56,2 3,257 958,799
2.5 46,3 2,499 960,647
 2 59,2 2,989 960,157
BN 0,908 963,602 962,694
A 0 1,46 962,142
3.1 7,42 2,319 961,283
3.2 13.68 3,065 960,537 LINEA A-3
3.3 22,54 3,533 960,069
C#1 0,604 960,195 4,011 959,591
3.4 32,10 2,452 957,743
3 42,03 4,113 956,082
BN 0,869 963,563 962,694
A 0 1,421 962,142
4.1 13,1 2,217 961,346
4.2 22,05 3,101 960,462 LINEA A-4
C#1 0,968 960,334 4,197 959,366
4.3 34,55 0,817 959,517
4.4 41,05 1,859 958,475
4 52,05 4,188 956,146
BN 0,509 963,203 962,694
A 0 1,061 962,142
5.1 7,94 2,151 961,052
5.2 17,66 3,542 959,661 LINEA A-5
C#3 1,794 960,13 4,867 958,336
5.3 26,40 3,142 956,988
5 38,10 4,104 956,026
NOTA: Los cambios de la nivelación no necesariamente deben estar en la línea.
El BN se encuentra localizado sobre un mojón de concreto cerca del punto A.

El levantamiento planimétrico comprende también los cálculos de azimut, rumbos,

proyecciones, coordenadas y elaboración del plano para poder ubicar los puntos
con cotas y las curvas de nivel.

En este ejemplo vamos a explicar cómo calculamos las curvas de nivel cada 1m,
aunque podría haberse tomado otra medida, quizás 0.5m, 2m, etc., dependiendo
la precisión requerida, de una línea ( A1 , A2 , ..., etc.) para dibujar las curvas de
nivel en el plano.

Con relación a la línea A2 , tenemos:

Entre A y 2.1 : No hay curva de nivel
Entre 2.1 y 2.2 : No hay curva de nivel

Pero, entre 2.2 y 2.3, encontramos:

 7.00

X2
X1
2.2
962.857
0.857
1.857
2.027 962

961

2.3
960.83

Figura # 57 Curvas de nivel halladas por interpolación

COTA DISTANCIA
2.2 = 962.857 = 13.80m
2.3 = 960.830 = 20.80m

Estas cotas presentan una diferencia de altura de 962.857 – 960.830 = 2.027

y una diferencia de distancia de 20.80 – 13.80 = 7.00m.

Ahora, vamos a localizar las curvas de nivel 962 y 961, entonces interpolamos,
que es un procedimiento utilizado para espaciar las curvas de nivel en forma
proporcional entre los puntos con cota conocida, planteando una ecuación simple
con una incógnita, así:

Si en 7mts hay una diferencia de 2.027mts

¿ En cuántos mts habrá una diferencia de 0.857 mts?

X1 = (7mtsx0.857)/ 2.027 = 2.96 mts

Decimos entonces, que la curva de nivel 962 está a 2.96 m de 2.2, pero la
distancia la debemos dar siempre desde A y mencionamos que la curva 962 está
a 2.96 + 13.80 = 16.76 m desde A.

Ahora, si en 7 mts hay una diferencia de 2.027

¿En cuántos mts habrá una diferencia de 1.857

X2 = (7x1.857)/2.027 = 6.42mts
Desde A = 6.42 + 13.80 = 20.22 m queda la curva 961.

Siguiendo con el ejemplo, entre 2.3 y 2.4, tenemos la siguiente figura:

2.4
961.262
961
0.432
0.17
2.3
X
960.83

Figura # 58 Curva de nivel hallada por interpolación

COTA DISTANCIA
2.3 960.830 20.80
2.4 961.262 39.10

Si 18.30 0.432
X 0.17 X = (18.30x0.17)/0.432 = 7.20m desde 2.3

Pero desde A tenemos 20.80 + 7.20 = 28m y se localiza la curva de nivel 961,
que también pasa entre 2.4 y 2.5. Ahora calculamos la distancia desde A y nos
queda la curva 961 a 42.16m. Luego, estos puntos se localizan en el plano con la
ayuda del escalímetro.

Ahora, miremos que pasa entre los puntos 1 y 2 , ver siguiente figura.





Figura #59 Grafico ampliado de la

tabla #19



 <B = 94º28’30’’ – 12º25’30’’ = 82º03’00’’ (Ver tabla #19).
12 2 = ∆ 1 2 + ∆ 2 2 - 2( ∆ 1 x ∆ 2 )Cos 82º03’00’’
12 2 = (56.20)2 +(59.20)2 – 2(56.20x59.20)Cos82º03’00’’
12 2 = 75.78m
Ahora, tenemos la siguiente figura:

2
960 9 6 0 .1 5 7

959
1 .2 0 1 1 .3 5 8

0 .2 0 1
1
9 5 8 .7 9 9
X1
X2

7 5 .7 8

Figura #60 Interpolación entre puntos del polígono para hallar curvas de nivel

COTA DISTANCIA
1 958.799
75.78
2 960.157

La curva 959 está a 11.22m desde 1; la curva 960 está a 67.02m desde 1. Así
se hallan las distancias de las curvas y se van dibujando en el plano uniendo las
curvas de igual altitud.

4.3.3. Método de la cuadrícula. Cuando el terreno es más o menos plano y

extenso, pero no es posible desde una radiación ver todo el lote, se procede a
localizar ejes paralelos y perpendiculares entre si con una distancia fija, por
ejemplo 5, 10, 12, etc., luego se colocan estacas en los puntos A1, B1, ....H6.
 1
10 mt

2
10 mt
3
10 mt
4

10 mt
5
10 mt
6
10 mt
7
A B C D E F G H

Figura #61 Método de la cuadricula para hallar curvas de nivel

Se nivelan cada uno de los puntos demarcados, las elevaciones calculadas ó

cotas, se dibujan en el plano y después por interpolación se hallan las curvas de
nivel.

4.3.4. Directamente en el terreno. La curva de nivel se localiza en el terreno,

sabiendo la altura del nivel, puede ser de precisión o de mano, se busca cuánto
bajar o subir para encontrar la curva de nivel. Ver figura.

Nivel
937
937.50

0.50 936
1.40 1.50

936.10
Figura # 62 Materialización de curvas de nivel directamente en el terreno
4.4.3.5. Método de secciones transversales. Este método ya se explicó con
anterioridad en los perfiles o secciones transversales, por lo tanto, aquí tan solo
mencionaremos que puede ser utilizado, al igual, que los otros métodos.

De esta forma finalizamos los usos de la nivelación y los invitamos a estudiar el

siguiente tema que es la taquimetría.
TAQUIMETRÍA

Es un procedimiento con el que se determinan en forma indirecta, las

distancias horizontales y los desniveles, mediante un teodolito que tenga en
su retículo hilos taquimétricos, son hilos paralelos al hilo horizontal del retículo,
situados uno por encima y otro por debajo de él equidistantes. (Ver figura).

Figura #63 Retículo e hilos taquimétricos del teodolito

También se necesita una mira donde se toman las lecturas correspondientes a los
tres hilos descritos. Se debe tener en cuenta el ángulo cenital y/o vertical para
poder hacer uso de las fórmulas taquimétricas y hallar en forma indirecta, las
distancias horizontales, verticales y las diferencias de nivel o cotas.

Las distancias y elevaciones que se obtienen de esta manera, son de menor

precisión que las obtenidas por la medición con cinta.

Es importarte recordar, que cuando estamos trabajando con taquimetría, se leen

directamente los ángulos horizontales y verticales; las distancias horizontales y
verticales se hallan con la lectura de los hilos taquimétricos y la aplicación de
formulas taquimetricas. Además, se debe tener cuidado al leer los hilos y escribir
estas lecturas en la cartera de campo.

La taquimetría se emplea en el trazo de poligonales, tal como se explicó en la

anterior unidad, así mismo, se utiliza en la nivelación de levantamientos
topográficos, también sirve para la localización de detalles en los levantamientos
planimétricos.

A continuación se explicará en detalle la forma de leer ángulos verticales para

comprender un poco más la taquimetría.
 !"Medición de ángulos verticales. Los ángulos de elevación (+) o
depresión (-), se miden con respecto al plano horizontal de referencia (Ver
figura).

(+ )A n g u lo d e e le v a c ió n

L IN E A D E R E F E R E N C IA

(-) A n g u lo d e d e p re s ió n

Figura # 64 Clases de ángulos verticales

En algunos teodolitos, los ceros grados están en el cenit, entonces los ángulos
(ángulos verticales (+) y (-) ,se hallan como se ilustra a continuación:

ANGULO CENITAL ANGULO CENITAL

0° 0°

Angulo vertical positivo LINEA DE REFERENCIA

270° 270°

90° 90°
LINEA DE REFERENCIA
Angulo vertical negativo

180° 180°

Figura #65 Angulo cenital

Una vez leído un ángulo cenital, puede calcularse el ángulo vertical, por ejemplo,
un ángulo cenital de 85º10’45’’, se obtiene un ángulo vertical de +04º49’15’’,
veamos: 90º00’00’’ – 85º10’45’’ = 04º49’15’’.

Para un ángulo cenital de 122º15’10’’ corresponde un ángulo vertical negativo de -

32º15’10’’, veamos: 90º00’00’’ – 122º15’10’0’’ = -32º15’10’’. Ambos ángulos se
observaron con el telescopio en posición directa.
Una vez que se ha explicado el método para leer ángulos, a continuación se
estudiarán las fórmulas más utilizadas en la taquimetría.

!"Distancia horizontal (DH) = k (s-i)Cos2 α

s = Hilo superior
i = Hilo inferior
α = Ángulo vertical = 90º- ángulo cenital
k = Constante taquimétrica = 100

k ( s − i ) Sen2α
!"Distancia vertical (DV) =
2
s = Hilo superior
i = Hilo inferior
α = Ángulo vertical = 90º- ángulo cenital
k = Constante taquimétrica = 100

!"Diferencia de nivel (DN) = DV + (m-HINST)

HINST = hA + h
m = Hilo medio
h = Altura instrumental
hA = Cota de A
Si el ángulo vertical es mayor de 90º, es decir bajando, se utiliza la
anterior fórmula. (Ver gráfica).

hA m

Figura # 66 Calculo de cotas por taquimetría. Angulo vertical negativo

Pero, si el ángulo vertical es menor de 90º, es decir, subiendo, entonces:

DN = DV – (m+Hinst). (Ver figura # 67).

 m

∇A
A

Figura # 67 Calculo de cotas por taquimetría. Angulo vertical positivo

Tener en cuenta:





    


  ú

   




  !

Veamos un ejemplo: Hallar la distancia horizontal, vertical y la cota del punto 1, 2,

3, 4 y 5 con base en la siguiente cartera.
 Tabla # 21 Cartera de campo de radiación taquimétrica

5 310º43'04" 82º48'20" 0,843 0,621 0,400


4 257º03'52" 97º11'25" 0,727 0,514 0,300
3 221º24'12" 84º42'52" 1,288 1,061 0,900
2 108º39'55" 90º04'35" 0,450 0,275 0,100

1 41º28'34" 94º01'11" 0,675 0,487 0,300
COTA DE A = 962.142
h=1.21 N 0º00'00"
A
S M I
D PUNTO AZIMUT < CENITAL HILOS GRAFICO

Ahora veamos la línea A1

DH = k(s-i)Cos2 α
DH = 100(0.675-0.300)Cos2(94º01’11’’ – 90º)
DH = 37.32m

DV = 100(s-i) Sen 2(94º01’11’’ – 90º)

2

DV = 100(0.675-0.300) Sen 2(90º-94º01’11’’) = -2.63

2
DN = DV + (m-HINST)
DN = -2.63 + (0.487-1.21) = -3.353m

COTA 1 = COTA ∆ - DN
COTA 1 = 962.142 – 3.353 = 958.789
