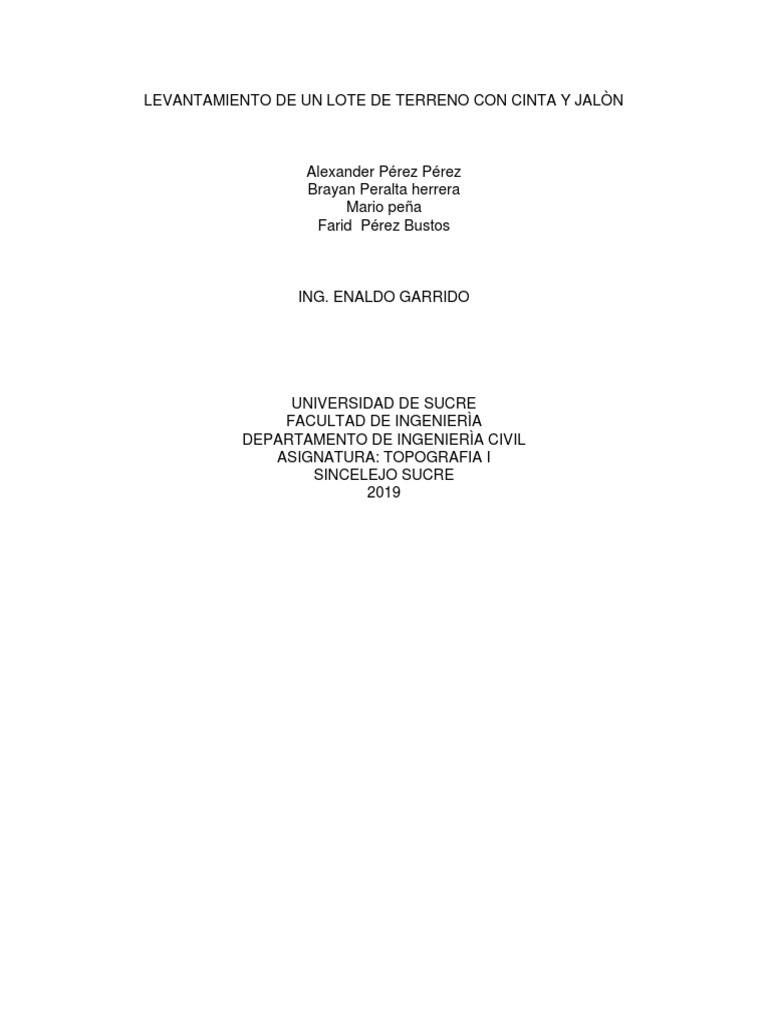

LEVANTAMIENTO DE UN LOTE DE TERRENO CON CINTA Y JALÒN
Alexander Pérez Pérez
Brayan Peralta herrera
Mario peña
Farid Pérez Bustos
ING. ENALDO GARRIDO
UNIVERSIDAD DE SUCRE
FACULTAD DE INGENIERÌA
DEPARTAMENTO DE INGENIERÌA CIVIL
ASIGNATURA: TOPOGRAFIA I
SINCELEJO SUCRE
2019
INTRODUCCION
A través de la historia el hombre se ha visto en la necesidad de medir terrenos y de
realizar proyectos que representan fielmente los accidentes de la tierra para poder
utilizarlos en las diversas actividades de su vida diaria.
Fue entonces cuando se ingenió varios métodos para hacer tales mediciones y entre
estos encontramos el levantamiento de un lote con cinta y jalón.
Se entiende por levantamiento, al conjunto de operaciones que se ejecutan en el
campo, y de los medios puestos en práctica para fijar la posición de los puntos y su
representación posterior en el plano. Se encuentran diversos métodos para hacer
un levantamiento; esta práctica se hará con cinta.
Los levantamientos con cinta son aquellos que se realizan con el uso de la cinta,
por medio de este método el área del terreno puede ser levantada por completo.
Se aplican generalmente en terrenos de dimensiones reducidas, considerablemente
planos y despejados.
Existen varios métodos para hacer el levantamiento dependiendo si es una poligonal
abierta o cerrada. Este levantamiento consiste en una poligonal cerrada la cual
requiere de una serie de medidas sobre el terreno
Para posteriormente elaborar los cálculos y la representación gráfica del lote
levantado. Este es un tipo de levantamiento que se utiliza generalmente para
trabajos que no requieren gran precisión, especialmente para indicar características
específicas del terreno.
OBJETIVOS
Objetivo general
* Obtener un plano y realizar el levantamiento del mismo con cinta.
Objetivos específicos
* Determinar el área del terreno levantado con cinta, linderos, detalles
naturales, instalaciones construidas por el hombre y detalles para
determinar el área que corresponde al lote estudiado.
* realizando una serie de medidas y llevar la representación de este en el
plano, haciendo los ajustes necesarios para cumplir los principios
geométricos, tales como los errores de cierre, ajuste angular.
MARCO TEORICO
Un levantamiento topográfico se entiende por el conjunto de operaciones que se
ejecutan en el campo, y de los medios puestos en práctica para fijar la posición de
los puntos, con el fin de determinar la configuración del terreno y la posición sobre
la superficie de la tierra, el lugar donde se encuentran elementos naturales o
instalaciones construidas por el hombre, del cual se toman los datos necesarios
para la representación posterior en el plano. Para la ejecución del levantamiento se
realiza un recorrido por el polígono, predio, terreno o zona para materializar los
vértices y así poder elegir el equipo y el método
Más conveniente para llevarlo a cabo. Uno de los métodos para hacer dichos
Levantamiento es con cinta; el levantamiento de cinta consiste en la toma de
medidas del terreno horizontal en el cual se va poniendo la cinta paralela al terreno,
al aire, y se marcan los tramos clavando estacas o "fichas", o pintando cruces. Al
medir con cinta es preferible que este no toque el terreno, pues los cambios de
temperatura al arrastrarlo, o al contacto simple, influyen sensiblemente en las
medidas. El levantamiento de terreno inclinado o escarpado en el cual no se puede
mantener la cinta horizontal a gran distancia, se debe medir en tramos parciales que
se van sumando hasta totalizar la longitud de la cinta y cubrir toda la distancia del
terreno. La triangulación es un método de levantamiento de control en su forma más
sencilla o simple, cuando el levantamiento se hace haciendo uso del polígono
acumularía errores que hacen inexacto el método, existen diferentes órdenes de
triangulación de los cuales la triangulación de cuarto orden es la que corresponde a
la triangulación topográfica, cuyos lados pueden tener longitudes máximas hasta de
3 km y proporcionan una precisión suficiente para trabajo ordinario de ingeniería.
Con este método se puede hallar el área de un polígono (cuadrilátero) midiendo la
línea diagonal de dos vértices y de sus lados.
EQUIPOS Y ACCESORIOS
Para la realización eficiente de la práctica se dispuso de equipos
Y herramientas topográficas los cuales se relacionan a continuación:
* UNA CINTA: Es un instrumento utilizado en la práctica de topografía para hallar
puntos existentes, localizar detalles para mapas, tomar secciones transversales,
etc. Las cintas que se usa en la actualidad para medir, están hechas de diferentes
materiales, longitud y peso.
* UNA PLOMADA: Las plomadas para topografía son hechas en bronce y
generalmente son de 8 a 16 onzas, es de forma cónica y tiene un dispositivo en la
parte superior para atar una cuerda o hilo, este tiene por definición, la dirección
vertical y así sirve para determinar en el suelo la proyección horizontal de un punto
que está a cierta altura.
* 3 JALONES: Son de metal o madera y tienen una punta de acero que se clava en
el terreno. Los jalones se utilizan para visualizar puntos y para alinear al operador
de la cinta, con el fin de mantenerlo en la dirección correcta. Generalmente su
longitud oscila entre 2 y 3 m y están pintados con bandas alternas de rojo y blanco
que las hacen más visibles.
* 5 ESTACAS: Las estacas para levantamientos topográficos deben ser de más o
menos de 30cm de largo con una cara labrada para notar la identificación de un
punto que se encuentra al ras del piso. Las estacas deben tener área suficiente que
permita notar marcas legibles.
* 6 PIQUETES: Son generalmente de unos 25 a 35cm de longitud, están hechos de
varilla de acero y provistos
De un extremo de punta y en el otro de una argolla que le sirve de cabeza. Los
piquetes se usan para marcar los finales de la cinta o puntos intermedios mientras
se cadenea y se pierden fácilmente.
* CARTERA DE CAMPO
* PLANILLERO
PROCEDIMIENTO DE CAMPO
1. Se recorrió el lote y se inscribió un polígono que tuviese aproximadamente la
forma del lote.
2. Se materializaron los vértices del polígono con estacas y se determinaron los
detalles necesarios para complementar el área del lote y para ubicar los
accidentes naturales y artificiales.
3. Se midió en sentido horario cada uno de los lados del polígono levantado a
partir del vértice inicial, y sobre cada poligonal se trazaron perpendiculares para la
toma de los detalles ya sean por izquierda o por derecha.
4. Este mismo procedimiento se hizo en cada uno de los vértices hasta llegar al
punto de partida.
5. Se midieron las dos diagonales, las cuales fueron necesarias para hacer la
triangulación.
6. La información se llevó en la cartera de campo anexa
RESULTADOS
Después de llevar a cabo la práctica de campo se hicieron los respectivos cálculos
con los datos obtenidos, primero se hallaron los ángulos de los dos triángulos en
que se dividió el terreno. Los resultados obtenidos son los siguientes:
1. Sumatoria Angulo hallado:
* Angulo hallado en A= 2Sen-1(d/2R)
= 2Sen-1(6.80m/2*4m)
= 2Sen-1(6.80m/8m)
αA = 95´40´33.64´´
* Angulo hallado en B= 2Sen-1(d/2R)
= 2Sen-1(4.85m/2*5m)
= 2Sen-1(4.85m/10m)
αB = 58´1´29.8´´
* Angulo hallado en C= 2Sen-1(d/2R)
= 2Sen-1(5.16m/2*3m)
= 2Sen-1(5.16m/6m)
αC = 118´38´59.4´´
* Angulo hallado en D= 2Sen-1(d/2R)
= 2Sen-1(2.76m/2*2m)
= 2Sen-1(2.76m/4m)
αD = 87´15´ 36.78´´
ϵα Hallado= αA+αB+αC+αD
= 95´40´33.64´´+ 58´1´29.8´´ + 118´38´59.4´´ +87´15´ 36.78´´
ϵα Hallado = 359´35´ 39.62´´
CHEQUEO α
ϵα Teórico = (n - 2)* 1800
n = número de vértices de la poligonal
n= 4
ϵα Teórico = (4- 2)* 1800
= 3600 00´ 00´´
e= ϵα Teórico - ϵα Hallado e= error
e= 360´ - 359´35´ 39.62´´
e= 0´24´20.38 ´´
C= e/n C= corrección
C= 0´24´20.38 ´´ / 4
C= 0´6´ 5.1´´
Corrección de ángulos
αA corregido=α Hallado A + C
= 95´40´33.64´´+ 0´6´ 5.1´´
αA corregido= 95´46´38.74´´
αB corregido= α Hallado B +C
= 58´1´29.8´´ + 0´6´ 5.1´´
αB corregido= 58´7´34.9´´
αC corregido= α Hallado C + C
= 118´38´59.4´´ + 0´6´ 5.1´´
αC corregido= 118´44´64.5´´
αD corregido=α Hallado D + C
= 87´15´ 36.78´´+ 0´6´ 5.1´´
αD corregido= 87´21´ 41.88´´
ϵα corregido=α A + α B +α C+ α D
= 95´46´38.74´´+58´7´34.9´´ + 118´44´4.5´´+87´21´ 41.88
ϵα corregido =360´0´ 0.02´´
2. Áreas: como el polígono fue dividido en dos triángulos, el área total del polígono
es la suma de las áreas de los dos triángulos, a saber:
Área 1:
A1= AB * BC * SEN αB/2
A1= 53.58 * 50.45 * SEN (58´7´34.9´´)/2
A1=1,147.76 m²
Área 2:
A2= BC * DA * SEN αD/2
A2= 30.77 * 41.75 * SEN (87´21´ 41.88´´)/2
A2= 641.64 m²
Entonces el área total del polígono es:
AT=A1+A2
AT= 1,147.76+ 641.64
AT= 1,789.4 m²
ANÁLISIS DE RESULTADOS
Los resultados obtenidos fueron bastante precisos ya que se trató al máximo de
evitar errores; toda práctica va acompañada de errores ya sean accidentales o
sistemáticos, en esta ocasión se pudieron producir por:
* Alineación incorrecta de la cinta, ya que en algunos casos resulta un poco
complicado encontrar la alineación correcta.
* Variación en la tensión de la cinta, para que se redujera la catenaria era necesario
tensionar lo máximo la cinta, y en ocasiones no se logró.
* La cinta por su uso ya estaba un poco estirada lo que disminuyó la precisión en
las medidas.
Estos y otros factores pudieron influir en que no se obtuvieron datos exactos en la
práctica, en este caso el error fue mínimo y los resultados obtenidos son bastante
confiables, aun que hubiesen sido mucho más exactos si el procedimiento se
hubiese llevado a cabo varias veces para así disminuir el error.
* Los levantamientos con cinta se utiliza generalmente para trabajos que no
requieren de gran precisión, especialmente para indicar características específicas
del terreno en la mayoría de los casos este levantamiento se realiza para elaborar
perfiles geológicos; mientras que otros procedimientos se realizan para lograr una
gran precisión puesto que se emplea el teodolito y nos permite tener una mejor
reconocimiento del terreno ya que podemos lograr alineamiento muy rectos, y
facilitan la lectura de los ángulos horizontales; en estos métodos hay poco error en
el cierre angular.
* Encontramos error de cierre angular porque este depende de los instrumentos
que se utilizan y los métodos de levantamiento que se aplican.
* Cuando se miden los ángulos internos de una poligonal cerrada se efectúa un
control de cierre angular, el cual se aplica la formula sumatoria de ángulos teóricos
es = (n -2)*180º donde n= número de vértices de la poligonal en este caso la suma
de sus ángulos debe ser igual a 360º. Cuando el cierre se realiza un ajuste de este,
se procede a compensar los ángulos, esto se hace por partes iguales. Para obtener
la corrección del cierre angular C, se divide el error e por el número de vértices n
C= e/n
Obtenida la corrección se suma o se resta de acuerdo al caso del error, a cada uno
de los ángulos.
* Existes diversos métodos que sirven para levantar un lote que incluso son más
precisos que el levantamiento con cinta;
Entre estos tenemos el Método por radiación, consiste en medir cada uno de los
lados y a la vez levantar los detalles por derecha y por izquierda; luego se mide
cada una de las diagonales desde el punto seleccionado. Otro método es el
levantamiento con teodolito (método de radiación); se utiliza para terrenos
pequeños y consiste en seleccionar un punto llamado estación y preferiblemente en
el centro del lote, donde se pueda observar los detalles y los vértices del polígono.
CONCLUSION
El levantamiento de un lote de terreno con cinta y jalón es muy importante para la
ingeniería civil ya que esta es la principal etapa que debe cumplir un ingeniero
puesto que antes de construir una obra se necesita establecer las medidas del
terreno y determinar los accidentes que estén dentro de éste.
Para levantar un lote con cinta y jalón se hace necesario el uso de ciertas
herramientas que permitan el fácil manejo para el levantamiento topográfico, ya que
así se obtendrían resultados más claros y precisos, para que en un futuro no muy
lejano todo ese esfuerzo y conocimiento sea de gran importancia para el desarrollo
de la sociedad.
BIBLIOGRAFÍA
1. Técnicas modernas en topografía. Bannister, Raymond, Baker. Séptima edición.
Alfaomega
2. Topografía general y aplicada. F. Domínguez García. Ed. Mundi-prensa. 12ª
edición.
3. http://www.sigagropecuario.gov.ar/docs/mapasinfo/CARTOGRAFIA/definiciones
/metodos_levantamie
TABLA DE CONTENIDOS.
PORTADA………………………………………………………………………………………………………………… I
1. INTRODUCCION………………………………………………………………………………………….. 1
2. OBJETIVOS………………………………………………………………………………………………….. 2
2.1. Generales…………………………………………………………………………………………….. 2
2.2. Específicos……………………………………………………………………………………………. 2
3. Marco teórico……………………………………………………………………………………………… 3
4. Equipos y Accesorios………………………………………………………………………………….. 4
5. Procedimientos…………………………………………………………………………………………… 5
5.1. Campo …………………………………………………………………………………………………. 5
5.2. Oficina ………………………………………………………………………………………………… 5
6. Preguntas y aspectos diferentes de la practica …………………………………………… 6
7. Análisis de resultado ………………………………………………………………………………….. 7
8. Conclusiones ………………………………………………………………………………………………. 8
9. Bibliografía………………………………………………………………………………………………….. 9
JUSTIFICACION
Levantamiento con cinta Es un levantamiento topográfico en el cual se usa una
cinta métrica metálica. De los métodos existentes, es el que menos recursos
requiere aunque tiene sus limitaciones en cuanto al tamaño del área a levantar y la
presión, pero para pequeñas áreas es factible su aplicación.
Los levantamientos topográficos se realizan con el fin de determinar la configuración
del terreno y la posición sobre la superficie de la tierra, de elementos naturales o
instalaciones construidas por el hombre.
Un levantamiento topográfico es una representación gráfica que cumple con todos
los requerimientos que necesita un constructor para ubicar un proyecto y
materializar una obra en terreno, ya que éste da una representación completa, tanto
del terreno en su relieve como en las obras existentes. De ésta manera, el
constructor tiene en sus manos una importante herramienta que le será útil para
buscar la forma más funcional y económica de ubicar el proyecto.
Un levantamiento topográfico permite trazar mapas o planos de un área, en los
cuales aparecen: Las principales características físicas del terreno, tales como ríos,
lagos, reservorios, caminos, bosques o formaciones rocosas; o también los
diferentes elementos que componen la granja, estanques, represas, diques, fosas
de drenaje o canales de alimentación de agua. Como en el caso del levantamiento
con cinta, un área de terreno puede ser levantada por medio de brújula y cinta.
Esta práctica consiste en el levantamiento de una poligonal abierta de la cual se
requiere medir sus distancias horizontales y sus rumbos (direcciones) para la
orientación de los ejes de la poligonal.
SOLUCION DE PREGUNTAS.
1. ¿Qué diferencias existen entre el procedimiento de campo utilizado en
esta práctica y los otros métodos que usted conoce?
2. ¿Cómo se establece el error de cierre angular?
3. Explique cómo se determina la precisión del levantamiento
4. Cuando se va a realizar un levantamiento con cinta en terreno quebrado,
donde se exige gran presión, ¿Cuáles son las herramientas que se deben
utilizar y el método o métodos de medida de distancia horizontal utilizado?
5. Se quiere levantar un lote de terreno de aproximadamente media
hectárea que tiene en el centro una loma, ¿Qué método conocido de
levantamiento con cinta utilizaría? Explique las razones en la elección del
método.
