ING.

EDWARD CHRISTIAN MENDOZA RAMOS

CIP N° 140455

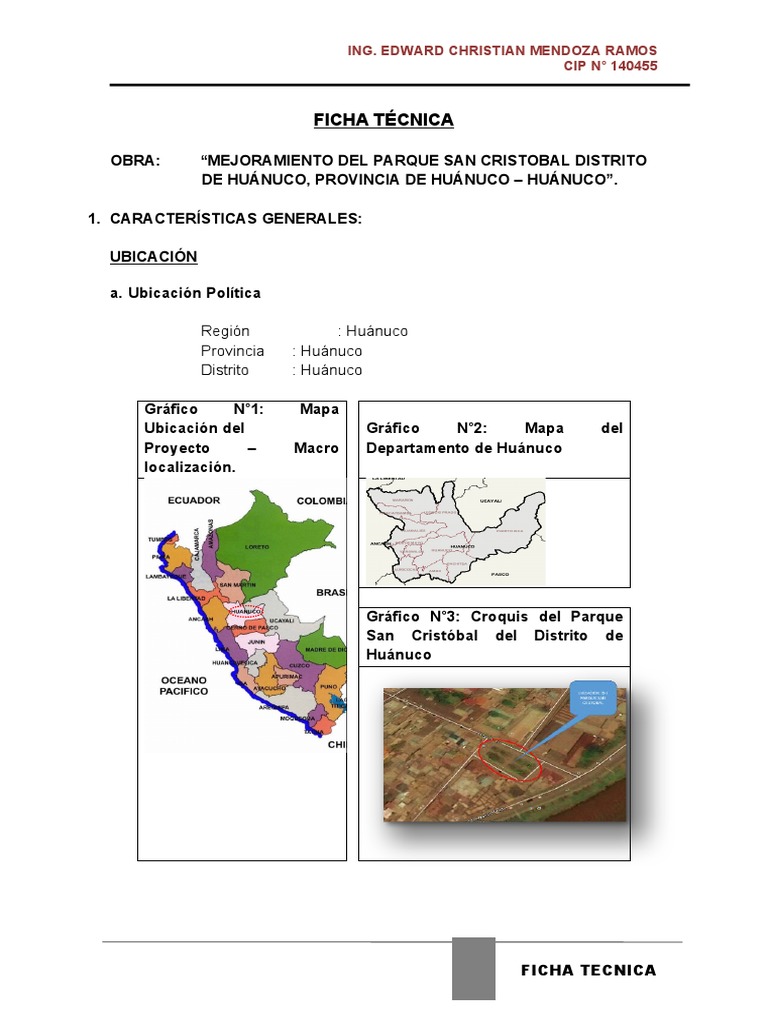

FICHA TÉCNICA

OBRA: “MEJORAMIENTO DEL PARQUE SAN CRISTOBAL DISTRITO

DE HUÁNUCO, PROVINCIA DE HUÁNUCO – HUÁNUCO”.

1. CARACTERÍSTICAS GENERALES:

UBICACIÓN

a. Ubicación Política

Región : Huánuco
Provincia : Huánuco
Distrito : Huánuco

Gráfico N°1: Mapa

Ubicación del Gráfico N°2: Mapa del
Proyecto – Macro Departamento de Huánuco
localización.

Gráfico N°3: Croquis del Parque

San Cristóbal del Distrito de
Huánuco

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

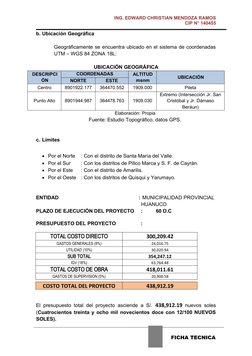

b. Ubicación Geográfica

Geográficamente se encuentra ubicado en el sistema de coordenadas

UTM – WGS 84 ZONA 18L:

UBICACIÓN GEOGRÁFICA
DESCRIPCI COORDENADAS ALTITUD
UBICACIÓN
ÓN NORTE ESTE msnm
Centro 8901922.177 364470.552 1909.000 Pileta
Extremo (Intersección Jr. San
Punto Alto 8901944.987 364478.763 1909.030 Cristóbal y Jr. Dámaso
Beráun)
Elaboración: Propia
Fuente: Estudio Topográfico, datos GPS.

c. Límites

 Por el Norte : Con el distrito de Santa María del Valle.

 Por el Sur : Con los distritos de Pillco Marca y S. F. de Cayrán.
 Por el Este : Con el distrito de Amarilis.
 Por el Oeste : Con los distritos de Quisqui y Yarumayo.

ENTIDAD : MUNICIPALIDAD PROVINCIAL

HUANUCO
PLAZO DE EJECUCIÓN DEL PROYECTO : 60 D.C

PRESUPUESTO DEL PROYECTO :

TOTAL COSTO DIRECTO 300,209.42

GASTOS GENERALES (8%) 24,016.75
UTILIDAD (10%) 30,020.94
SUB TOTAL 354,247.12
IGV (18%) 63,764.48
TOTAL COSTO DE OBRA 418,011.61
GASTOS DE SUPERVISION (5%) 20,900.58

COSTO TOTAL DEL PROYECTO 438,912.19

El presupuesto total del proyecto asciende a S/. 438,912.19 nuevos soles

(Cuatrocientos treinta y ocho mil novecientos doce con 12/100 NUEVOS
SOLES).

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

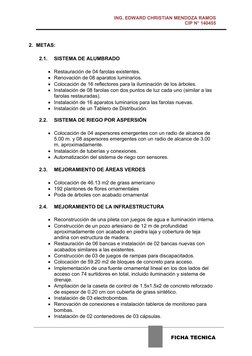

2. METAS:

2.1. SISTEMA DE ALUMBRADO

 Restauración de 04 farolas existentes.

 Renovación de 08 aparatos luminarios.
 Colocación de 16 reflectores para la iluminación de los árboles.
 Instalación de 08 farolas con dos puntos de luz cada uno (similar a las
farolas restauradas).
 Instalación de 16 aparatos luminarios para las farolas nuevas.
 Instalación de un Tablero de Distribución.

2.2. SISTEMA DE RIEGO POR ASPERSIÓN

 Colocación de 04 aspersores emergentes con un radio de alcance de

5.00 m. y 08 aspersores emergentes con un radio de alcance de 3.00
m. aproximadamente.
 Instalación de tuberías y conexiones.
 Automatización del sistema de riego con sensores.

2.3. MEJORAMIENTO DE ÁREAS VERDES

 Colocación de 46.13 m2 de grass americano

 192 plantones de flores ornamentales
 Poda de árboles con acabado ornamental

2.4. MEJORAMIENTO DE LA INFRAESTRUCTURA

 Reconstrucción de una pileta con juegos de agua e iluminación interna.

 Construcción de un pozo artesiano de 12 m de profundidad
aproximadamente con acabado en piedra laja y cobertura de teja
andina con estructura de madera.
 Restauración de 06 bancas e instalación de 02 bancas nuevas con
acabados similares a las existentes.
 Construcción de 03 de juegos de rampas para discapacitados.
 Colocación de 59.20 m2 de bloques de concreto para acceso.
 Implementación de una fuente ornamental lineal en los dos lados del
acceso con 74 surtidores en total, incluido iluminación y sistema de
drenaje.
 Ampliación de la caseta de control de 1.5x1.5x2 de concreto reforzado
de espesor de 0.20 cm con cubierta de grass sintético.
 Instalación de 03 electrobombas.
 Renovación de conexiones e instalación tableros de monitoreo para
bombas.
 Instalación de 02 contenedores de 03 cápsulas.

FICHA TECNICA
ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

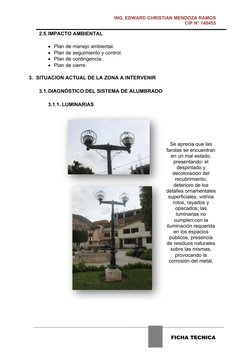

2.5. IMPACTO AMBIENTAL

 Plan de manejo ambiental.

 Plan de seguimiento y control.
 Plan de contingencia.
 Plan de cierre.

3. SITUACION ACTUAL DE LA ZONA A INTERVENIR

3.1. DIAGNÓSTICO DEL SISTEMA DE ALUMBRADO

3.1.1. LUMINARIAS

Se aprecia que las

farolas se encuentran
en un mal estado,
presentando: el
despintado y
decoloración del
recubrimiento;
deterioro de los
detalles ornamentales
superficiales, vidrios
rotos, rayados y
opacados; las
luminarias no
cumplen con la
iluminación requerida
en los espacios
públicos, presencia
de residuos naturales
sobre las mismas,
provocando la
corrosión del metal,

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

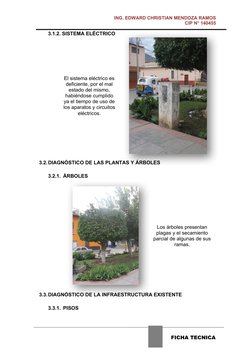

3.1.2. SISTEMA ELÉCTRICO

El sistema eléctrico es
deficiente, por el mal
estado del mismo,
habiéndose cumplido
ya el tiempo de uso de
los aparatos y circuitos
eléctricos.

3.2. DIAGNÓSTICO DE LAS PLANTAS Y ÁRBOLES

3.2.1. ÁRBOLES

Los árboles presentan

plagas y el secamiento
parcial de algunas de sus
ramas.

3.3. DIAGNÓSTICO DE LA INFRAESTRUCTURA EXISTENTE

3.3.1. PISOS

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

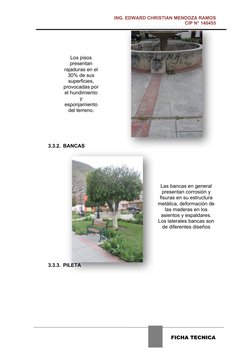

Los pisos
presentan
rajaduras en el
30% de sus
superficies,
provocadas por
el hundimiento
y
esponjamiento
del terreno.

3.3.2. BANCAS

Las bancas en general

presentan corrosión y
fisuras en su estructura
metálica, deformación de
las maderas en los
asientos y espaldares.
Los laterales bancas son
de diferentes diseños

3.3.3. PILETA

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

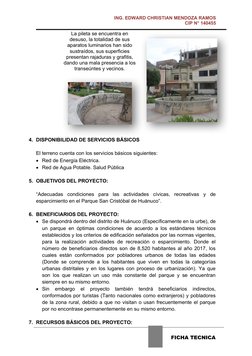

La pileta se encuentra en
desuso, la totalidad de sus
aparatos luminarios han sido
sustraídos, sus superficies
presentan rajaduras y grafitis,
dando una mala presencia a los
transeúntes y vecinos.

4. DISPONIBILIDAD DE SERVICIOS BÁSICOS

El terreno cuenta con los servicios básicos siguientes:

 Red de Energía Eléctrica.
 Red de Agua Potable. Salud Pública

5. OBJETIVOS DEL PROYECTO:

“Adecuadas condiciones para las actividades cívicas, recreativas y de

esparcimiento en el Parque San Cristóbal de Huánuco”.

6. BENEFICIARIOS DEL PROYECTO:

 Se dispondrá dentro del distrito de Huánuco (Específicamente en la urbe), de
un parque en óptimas condiciones de acuerdo a los estándares técnicos
establecidos y los criterios de edificación señalados por las normas vigentes,
para la realización actividades de recreación o esparcimiento. Donde el
número de beneficiarios directos son de 8,520 habitantes al año 2017, los
cuales están conformados por pobladores urbanos de todas las edades
(Donde se comprende a los habitantes que viven en todas la categorías
urbanas distritales y en los lugares con proceso de urbanización). Ya que
son los que realizan un uso más constante del parque y se encuentran
siempre en su mismo entorno.
 Sin embargo el proyecto también tendrá beneficiarios indirectos,
conformados por turistas (Tanto nacionales como extranjeros) y pobladores
de la zona rural, debido a que no visitan o usan frecuentemente el parque
por no encontrase permanentemente en su mismo entorno.

7. RECURSOS BÁSICOS DEL PROYECTO:

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

MATERIALES
Los materiales serán adquiridos de la ciudad de Huánuco.

HUMANOS
La Mano de Obra Calificada (Maestro de Obra y Operarios) será de la ciudad
de Huánuco u otro lugar; los peones y ayudantes serán de la zona, pues de
esta manera se fomentará el empleo temporal.

ASISTENCIA TÉCNICA
La Dirección Técnica estará a cargo de un Ingeniero Civil o Arquitecto
Colegiado en calidad de Ingeniero Residente, contratado por la Empresa
Contratista, por el Tiempo que dure la Obra, así mismo dicho proyecto contará
con un Ingeniero Civil Colegiado que hará las veces de Supervisor de Obra.

8. CARACTERISTICAS FISICAS

TOPOGRAFÍA:
El área de estudio presenta una topografía en plano inclinado, con desniveles
moderados, unidades menores está representadas por quebradas pequeñas de
poca profundidad dentro del área periférica del Distrito.
Con relación a su área observamos dos tipos de relieve: Pasos – Hendiduras.
Por sus formas y características diversas se impone su configuración plana,
longitudinal, de poca amplitud a lo ancho o, que corre dos cadenas de
montañas, bañadas por un rio. El principal es el Valle de Huánuco.

CARACTERÍSTICAS CLIMÁTICAS:
Huánuco tiene un clima variado dependiendo de la altitud y la región donde
pertenezca la zona. En la ciudad tenemos un clima hermoso, por eso es
llamada la ciudad del mejor clima del mundo. Gozamos de un clima templado y
seco. De mayo a noviembre tenemos un promedio de 24°C y de diciembre a
abril es tiempo de lluvias y hay veces que la temperatura desciende a un
promedio de 18°.  Claro que la mayoría de días hace bastante calor y en el
cielo generalmente hay un radiante sol, sea la estación que sea. Suele haber
chaparrones (lluvias intensas que duran poco).

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

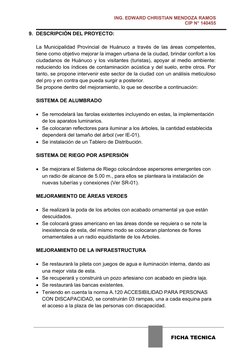

9. DESCRIPCIÓN DEL PROYECTO:

La Municipalidad Provincial de Huánuco a través de las áreas competentes,

tiene como objetivo mejorar la imagen urbana de la ciudad, brindar confort a los
ciudadanos de Huánuco y los visitantes (turistas), apoyar al medio ambiente:
reduciendo los índices de contaminación acústica y del suelo, entre otros. Por
tanto, se propone intervenir este sector de la ciudad con un análisis meticuloso
del pro y en contra que pueda surgir a posterior.
Se propone dentro del mejoramiento, lo que se describe a continuación:

SISTEMA DE ALUMBRADO

 Se remodelará las farolas existentes incluyendo en estas, la implementación

de los aparatos luminarios.
 Se colocaran reflectores para iluminar a los árboles, la cantidad establecida
dependerá del tamaño del árbol (ver IE-01).
 Se instalación de un Tablero de Distribución.

SISTEMA DE RIEGO POR ASPERSIÓN

 Se mejorara el Sistema de Riego colocándose aspersores emergentes con

un radio de alcance de 5.00 m., para ellos se planteara la instalación de
nuevas tuberías y conexiones (Ver SR-01).

MEJORAMIENTO DE ÁREAS VERDES

 Se realizará la poda de los arboles con acabado ornamental ya que están

descuidados.
 Se colocará grass americano en las áreas donde se requiera o se note la
inexistencia de esta, del mismo modo se colocaran plantones de flores
ornamentales a un radio equidistante de los Arboles.

MEJORAMIENTO DE LA INFRAESTRUCTURA

 Se restaurará la pileta con juegos de agua e iluminación interna, dando asi

una mejor vista de esta.
 Se recuperará y construirá un pozo artesiano con acabado en piedra laja.
 Se restaurará las bancas existentes.
 Teniendo en cuenta la norma A.120 ACCESIBILIDAD PARA PERSONAS
CON DISCAPACIDAD, se construirán 03 rampas, una a cada esquina para
el acceso a la plaza de las personas con discapacidad.

FICHA TECNICA
 ING. EDWARD CHRISTIAN MENDOZA RAMOS
CIP N° 140455

 Se ampliará la caseta de control de concreto reforzado donde se instalarán

los tableros de monitoreo para bombas y equipo de audio interactivo y se
colocará una cubierta de grass sintético.
 Cuidando el medio ambiente se instalarán contenedores de basura con 03
cápsulas, una a cada esquina.
 Se cambiarán los accesos de concreto y se colocarán bloques de concreto
con juntas de grass para acceso.
 Se implementará una fuente ornamental lineal en los dos lados del acceso
principal con surtidores, incluido iluminación y sistema de drenaje.

FICHA TECNICA
