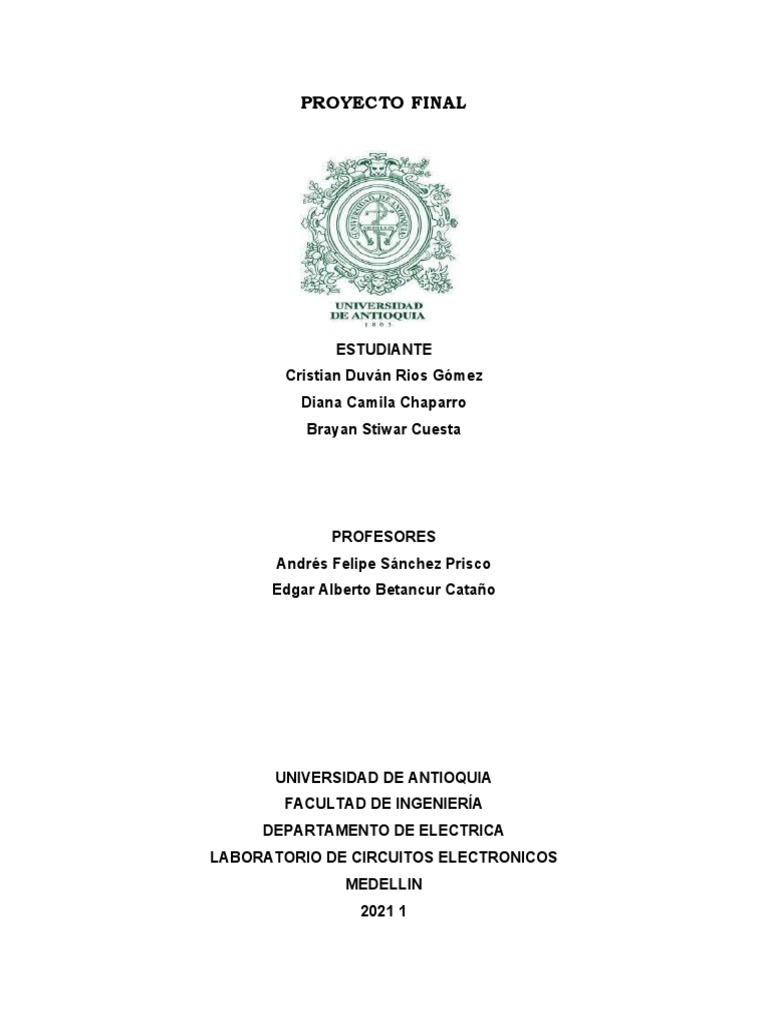

PROYECTO FINAL

ESTUDIANTE
Cristian Duván Rios Gómez
Diana Camila Chaparro
Brayan Stiwar Cuesta

PROFESORES
Andrés Felipe Sánchez Prisco
Edgar Alberto Betancur Cataño

UNIVERSIDAD DE ANTIOQUIA
FACULTAD DE INGENIERÍA
DEPARTAMENTO DE ELECTRICA
LABORATORIO DE CIRCUITOS ELECTRONICOS
MEDELLIN
2021 1
 Introducción

El curso de electrónica nos ayudó a interactuar con diferentes componentes

electrónicos, también logramos conocerlos más a fondo tanto física como
funcionalmente. Con los conocimientos obtenidos podemos diseñar diferentes
clases de circuitos que nos pueden permitir el control de un proceso.

Así, podemos satisfacer diferentes necesidades tanto personales como laborales y

el seguir con la obtención de más conocimientos, nos va a permitir seguir en el
camino de desarrollar habilidades y destrezas al momento de diseñar un circuito.
Objetivos:

Objetivo General:
Diseñar el circuito de control para un ventilador, el cual consta de 2
motores.

Objetivos Específicos:
 Realizar el control para un motor DC que se encarga de ventilar y su
velocidad será controlada por un regulador LM317. La velocidad del motor
será proporcional a la temperatura ambiente.

 Diseñar el circuito para un motor 2 que permita alternar el movimiento del

motor 1 de forma horizontal, tal que se moverá 2 segundos hacia la
izquierda y otros 2 segundos hacia la derecha.
Marco Teórico

Amplificador operacional
Aunque el diseño varía de un fabricante a otro, los
amplificadores operacionales tienen esencialmente la misma estructura interna y
constan de tres etapas:
1. Amplificador diferencial: esta es una etapa. La entrada proporciona
amplificación de bajo ruido y alta impedancia.
. Normalmente, la salida es diferencial.
2. Amplificador de voltaje: proporciona ganancia de voltaje.
3. Amplificador de salida: proporciona el suministro de corriente necesario, tiene
una impedancia de salida baja y generalmente tiene protección contra
cortocircuitos. También proporciona una ganancia adicional
LM555
Lm555 es un temporizador eléctrico, conocido como "máquina del tiempo" por las
diversas tareas que puede realizar en relación con el tiempo. El LM555 tiene una
combinación de circuitos digitales y analógicos en su interior y se usa a menudo
como un oscilador de una frecuencia específica y como un microchip flip-flop para
proporcionar histéresis. El dispositivo
555 es un circuito integrado muy estable cuya función principal es generar pulsos
de sincronización muy precisos y también actuar como oscilador.
Sus características más importantes son:
● Temporización desde microsegundos hasta horas.
● Modos de funcionamiento:
o Monoestable.
o Astable.
● Aplicaciones:
o Temporizador.
o Oscilador.
o Divisor de frecuencia.
 o Modulador de frecuencia.
o Generador de señales triangulares

● Conexiones del LM555:

●
● PIN 1-GND:
● Corresponde a la terminal negativa de la alimentación, generalmente tierra.
● PIN 2-Disparo:
● (TRIG): Es la parte del circuito integrado donde se establece el inicio del
tiempo de retardo para la configuración monoestable del LM555. Para que ocurra
este proceso el pulso disparador disminuye el voltaje (1/3) Vcc, donde Vcc
corresponde al voltaje de alimentación.
● PIN 3-Salida:
● (OUT): En este pin se puede observar el resultado de la configuración del
temporizador eléctrico ya sea como monoestable, estable u otra opción.
● PIN 4-Reinicio:
● (RESET): Para un nivel de voltaje por debajo de 0.7 V, tiene la función de
poner el pin de salida a nivel bajo. Para evitar el reinicio se deberá conectar este
pin a alimentación.
● PIN 5-Control de voltaje:
● (CTRL o CONT): Al utilizar el circuito integrado LM555 como controlador de
voltaje, el voltaje en esta terminal puede variar teóricamente desde Vcc hasta
aproximadamente 0 V, en la práctica la variación es de Vcc – 1.7 V hasta casi 2 V
menos.
● PIN 6-Umbral:
● (THR o THRES): Corresponde a la entrada de un comparador interno de
umbral el cual se emplea para poner la señal de salida a un nivel bajo.
● PIN 7-Descarga:
● (DIS o DISCH): Permite descargar el condensador externo al circuito integrado
555 para su funcionamiento.
● PIN 8-Voltaje de alimentación:
● (Vcc o Vdd): Terminal positiva de la alimentación, normalmente son valores de
4.5 V hasta 16 V.

LM317
El LM317 es un regulador de tensión lineal ajustable capaz de suministrar a su
salida en condiciones normales un rango que va desde 1,2 hasta 37 Voltios y una
intensidad de 1,5 A. Sus pines son tres: ajuste (ADJ), entrada (IN) y salida (OUT).
Es uno de los primeros reguladores ajustables de la historia; el primero que salió
fue el LM117, y más tarde el LM337 el cual tenía una salida negativa; después le
siguió el LM317 siendo notablemente popular.
Para su empleo solo requiere dos resistores exteriores para conseguir el valor de
salida. De hecho, la línea de carga y regulación es mejor que en los reguladores
fijos. Además de las mejores características respecto a los reguladores fijos,
dispone de protección por limitación de corriente y exceso de temperatura, siendo
funcional la protección por sobrecarga, incluso si el terminal de regulación está
desconectado. Normalmente no necesita condensadores mientras esté a menos
de 15 centímetros de los filtros de alimentación. Dado que es un regulador flotante
y solo ve la entrada a la salida del voltaje diferencial, se puede utilizar para regular
altas tensiones mientras no se supere el diferencial de entrada/salida (40V).

Cálculos:
f entrada=60 Hz

v primario =110 V RMS

v secundario =12V RMS en cada devanado

I secundario=2 A RMS
 v secundario∗I secundario 12∗2
I primario= = =218.2mA
v primario 110

I fusible 1=218.2∗1.2=262mA

v varistor =110∗1.2=132V

I fusible 2=2∗1.2=2.4 A

vintLM 317 =v secundario √ 2=12∗√ 2=16.97 V

v diodozener =v intLM 317∗√ 2=16.97∗√ 2=24 V

5∗I secundario∗√ 2 5∗2∗√ 2

C 1= = =13.89 mf
v intLM 317∗f entrada 16.97∗60
C 2=0.33 uf Capacitor de desacople

C 3=0.1 uf Capacitor de desacople

NOTA: Los anteriores cálculos son para el diseño de una fuente AC / DC, pero por
las limitaciones en la simulación de Proteus, el circuito se va a realizar
directamente con una fuente DC de 17V.
I fusible 3=60 uA Corriente nominal del sensor de temperatura

Se toma a R1=240 Ω
Se desea tener a la salida del LM317 un voltaje máximo de 13.4V ya que con la
caída de tensión en los diodos D4 y D5, en la carga se tendría un voltaje de 12V
v salidaLM 317 =v referencia+ v ajuste =1.25+v ajuste

v maxajuste=v salidaLM 317 −1.25=13.4−1.25=12.15 V

Para tener un voltaje de ajuste de máximo 12.15V, se diseña un amplificador no

inversor que amplifica el voltaje de salida del sensor de temperatura de 0 a 12.15V
aproximadamente, sabiendo que el sensor entrega un voltaje de 0 a 1.5V.
Se necesita que la ganancia del amplificador sea de:
v maxajuste 12.15
Ganancia del amplificador = = =8.1
v maxentrada 1.5
El amplificador no inversor tiene una ganancia de:
R2
Ganancia amplificador no inversor = 1+
R3
R2
Se necesita que =¿7.1
R3

Entonces:
R2=7.1 kΩ y R3=1 kΩ

12 V
I fusible 4=corriente motor∗1.2= ∗1.2=600 mA
24 Ω

Figura 1. Velocidad variable de motor DC

Para que el motor 1 se mueva horizontalmente, se utiliza un motor 2, el cual va a
tener un inversor de giro (2 segundos a la derecha y dos segundos a la izquierda)
Para lograr una señal que esté 2 segundos en alto y 2 segundos en bajo, se utiliza
un LM555, en configuración astable, de la siguiente manera:

R4 =R5=5 kΩ

t alto=t bajo =2 segundos

t alto=ln (2 )∗R4∗C 4

t alto 2
C 4= = =577 uf
ln ( 2 )∗R 4 ln ( 2 )∗5000
C 5=0.1 uf Capacitor para darle estabilidad al circuito

Figura 2. Señal del LM555 con ciclo de dureza del 50%

Con la señal generada por el LM555 y con un puente H relevo/ transistor, se logra
que el motor invierta su giro cada 2 segundos.
 17 V
I fusible 5=corriente motor∗1.2= ∗1.2=600 mA
24 Ω

Figura 3. Inversor de giro con puente H a motor DC

NOTA: El circuito del ventilador se simuló en dos partes, buscando un mejor

comportamiento del software Proteus, ya que tiene sus limitantes.
Conclusiones

 Es posible convertir la señal de temperatura en una señal eléctrica para

adaptarla a un circuito.
 La velocidad de un motor se puede variar, según la temperatura, para que
haya mas o menos ventilación en un espacio.
 Hay diferentes formas de cambiar el sentido de giro de un motor, entre ellas
se encuentra el puente H con relevos y transistores.
Bibliografía

 Electrónica, Teoría de Circuitos, R. Boylestad.

 Generating Common Waveforms Using the LM555, Operational Amplifiers,
and Transistors Kenneth Young November 16, 2012
 https://www.mecatronicalatam.com/es/tutoriales/electronica/amplificador-
operacional/?
fbclid=IwAR24hL7HGhXz11wIOeuCVj88ytKtJ_gSEaF6rP_kSp2jDsXCgQ-
X000E3Xo
