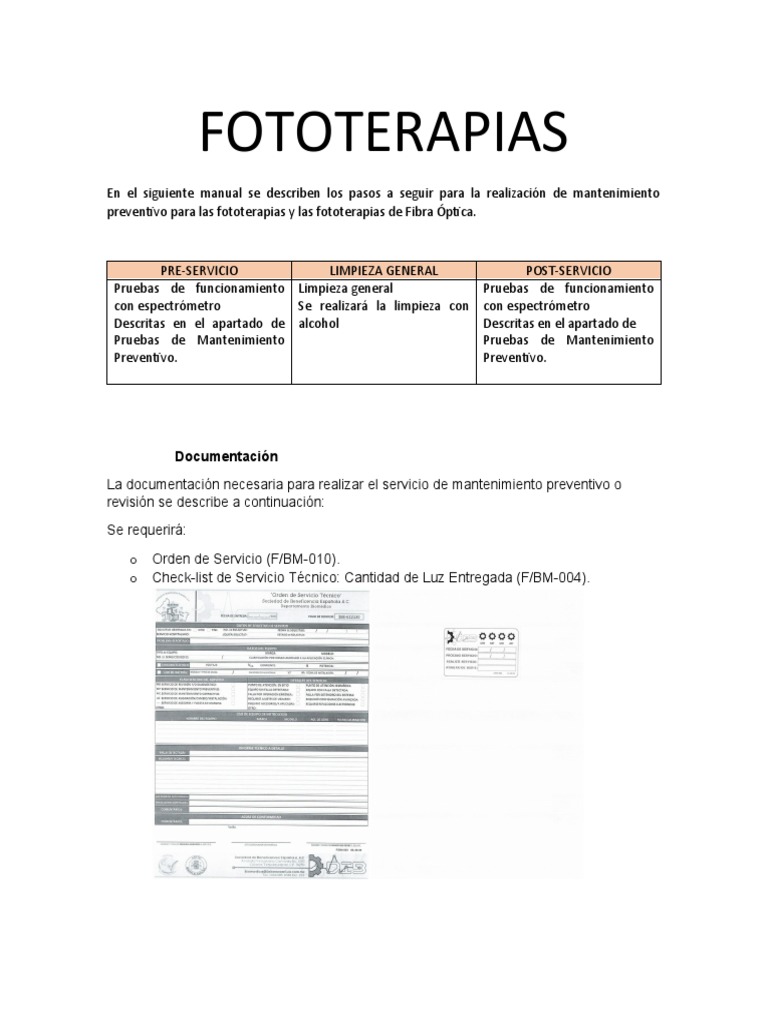

FOTOTERAPIAS

En el siguiente manual se describen los pasos a seguir para la realización de mantenimiento

preventivo para las fototerapias y las fototerapias de Fibra Óptica.

PRE-SERVICIO LIMPIEZA GENERAL POST-SERVICIO

Pruebas de funcionamiento Limpieza general Pruebas de funcionamiento
con espectrómetro Se realizará la limpieza con con espectrómetro
Descritas en el apartado de alcohol Descritas en el apartado de
Pruebas de Mantenimiento Pruebas de Mantenimiento
Preventivo. Preventivo.

Documentación
La documentación necesaria para realizar el servicio de mantenimiento preventivo o
revisión se describe a continuación:
Se requerirá:
o Orden de Servicio (F/BM-010).
o Check-list de Servicio Técnico: Cantidad de Luz Entregada (F/BM-004).
Materiales
 Espectrómetro

 Plantillas

Tipo de Fototerapia Imagen

PAD Chico
 PAD Grande

Pedestal y Sobrepuesta

 Flexómetro

Tipos de fototerapias

Fototerapia Convencional PAD

 MANTENIMIENTO PREVENTIVO

Fototerapias
 Se elegirá la plantilla de la fototerapia correspondiente.
 Se colocará la plantilla en una mesa o zona plana, de manera que la
fototerapia cubra la plantilla y quede centrada.
 Se dejará prendida la fototerapia en lugar oscuro durante 15 minutos.
 Se mide que el espectrómetro quede a 30 cm del punto de medición del
espectrómetro a la fototerapia.
 El espectrómetro se coloca en los diferentes puntos marcados en las
plantillas de las fototerapias.
 Se realizará la medición a esa distancia (30cm) en cada uno de los puntos
de la plantilla.
 Single, para tomar la medición >Save, para guardar
Se recomienda guardar la medición con su ID o número de serie seguido de
-A , ETC…para que sea más fácil identificarlos.
Entre cada medición es recomendable anotar en una hoja el número
equivalente a Ee.
 Llenado de la hoja formato 4.
Se elegirá que tipo de fototerapia se está realizando, en base a eso es
también la plantilla
El número a utilizar será en base a Ee, se realizará la siguiente regla de
tres basada en el manual.
 El número obtenido se escribirá en los espacios correspondientes
 Debe encontrarse en el rango establecido anteriormente.
SE REPITE EL PROCESO PARA HACER POST-SERVICIO.

Fototerapias con fibra óptica (PAD)

 Se elegirá la plantilla de la fototerapia correspondiente.
 Se colocará el PAD en la mesa o en un lugar plano.
 Se colocará la plantilla sobre el PAD y se marcarán los puntos con un
plumón con ayuda de los orificios perforados, se retirará la plantilla para el
inicio de las mediciones.
 Se dejará prendida la fototerapia en lugar oscuro durante 15 minutos
 El espectrómetro se colocará directamente en el PAD para la realización de
mediciones en los diferentes puntos marcados.
Single, para tomar la medición >Save, para guardar
Se recomienda guardar la medición con su ID o número de serie seguido de
-A para que sea más fácil identificarlos.
 Entra cada medición es recomendable anotar en una hoja el número
equivalente a Ee .
 Llenado de la hoja formato 4.
 Se elegirá que tipo de fototerapia se está realizando, en base a eso es
también la plantilla
 El número a utilizar será en base a Ee , se realizará la siguiente regla de
tres basada en el manual.
El número obtenido se escribirá en el espacio descrito anteriormente.
Debe encontrarse en el rango establecido.
SE REPITE EL PROCESO PARA HACER POST-SERVICIO.

Llenado de Check-list de Servicio Técnico

Cantidad de Luz Entregada (F/BM-004).
Los datos al inicio del formato se llenan de la siguiente forma:

Horas de uso del equipo: Se refiere al tiempo en que se dejo prendida durante el
mantenimiento.
Tipo de Fuente de Luz: LED Azul
Clasificación del equipo: Clase ll
Nivel de Irradiancia Máx:
Nivel de irradiancia de fototerapia de contacto (PAD): 53 μW /cm 2 /nm ± 25%
Nivel de irradiancia de fototerapia convencional: Al menos 30 μW /cm 2 / nm
Después del llenado de la información de la parte superior se llenará solo el
espacio de pendiendo el tipo de fototerapia que sea.
Se recomienda anotar el número obtenido en una hoja para poder realizar
las conversiones en las unidades que aparecen en el Check-list de servicio
técnico.

Conversión para PAD Chico y PAD Grande

2 2
66.3 μW / cm /nm 4.0 mW /cm /nm
μW /cm 2 /nm Aquí se colocael valor obtenido en el espectrómetro

Conversión para Pedestal y Sobrepuesta

2 2
43.8 μW /cm /nm 2.6 mW /cm /nm
μW /cm 2 /nm Aquí se colocael valor obtenido en el espectrómetro

Los valores obtenidos al realizar la regla de tres dependiendo del tipo de

fototerapia, se colocarán en la hoja de Check-list de servicio técnico en las
unidades μW / cm2 /nm .
Para verificar que el resultado es correcto:
En fototerapias convencionales el rango en el que deben encontrarse los valores
es igual o mayor a 30 μW /cm 2 /nm .
En PADS el rango en el que deben encontrarse los valores es de 39.75 a 66.25
μW /cm 2 /nm.

Búsqueda del reporte

Para visualizar el reporte se utilizará el software OHSP.

Se conectará el espectrómetro en el puerto de USB a la computadora.

Al momento de conectar la USB con el espectrómetro automáticamente se
abrirá la memoria del espectrómetro, llamada ROCKSHIP, se da en Recfile
y ahí buscarás en las ultimas carpetas (ya que están acomodadas de la
más antigua a la más actual) el nombre que le pusiste a la medición.

Ya que hayas encontrado las o la carpeta donde viste tu medición, la(s)

copiará(s) en escritorio para que sea más fácil su búsqueda.
Puedes desconectar el espectrómetro ya teniéndolas en la carpeta de
Escritorio.

Selección del reporte

Se procederá a abrir el software.
En la imagen se puede observar la pantalla principal del software.
Se seleccionará en File>Open y se seleccionarán los archivos

Al abrirse en el software, se seleccionarán los archivos y se guardarán

modificando los datos que correspondan al equipo.
Al seleccionar el lápiz se pueden modificar los datos del equipo.

Con el ícono de la lupa se pueden visualizar los reportes seleccionados y

así asegurarnos de que son correctos.
Posteriormente se seleccionara PRINT y se guardará en pdf.

Ya guardado el archivo en pdf se abrirá de nuevo y se transformará de tal

forma que aparezcan 2 hojas por página.
Impresión del Reporte
Para la impresión se utilizará una impresora a color para que se pueda
visualizar el espectro de color.
Se imprimirá con el formato colocado en la siguiente posición, en cualquiera
de las dos torres se imprime en esta posición Y EL FORMATO SE
IMPRIMIRÁ POR AMBOS LADOS.
Se imprime de 1 página por página y en la orientación horizontal.
