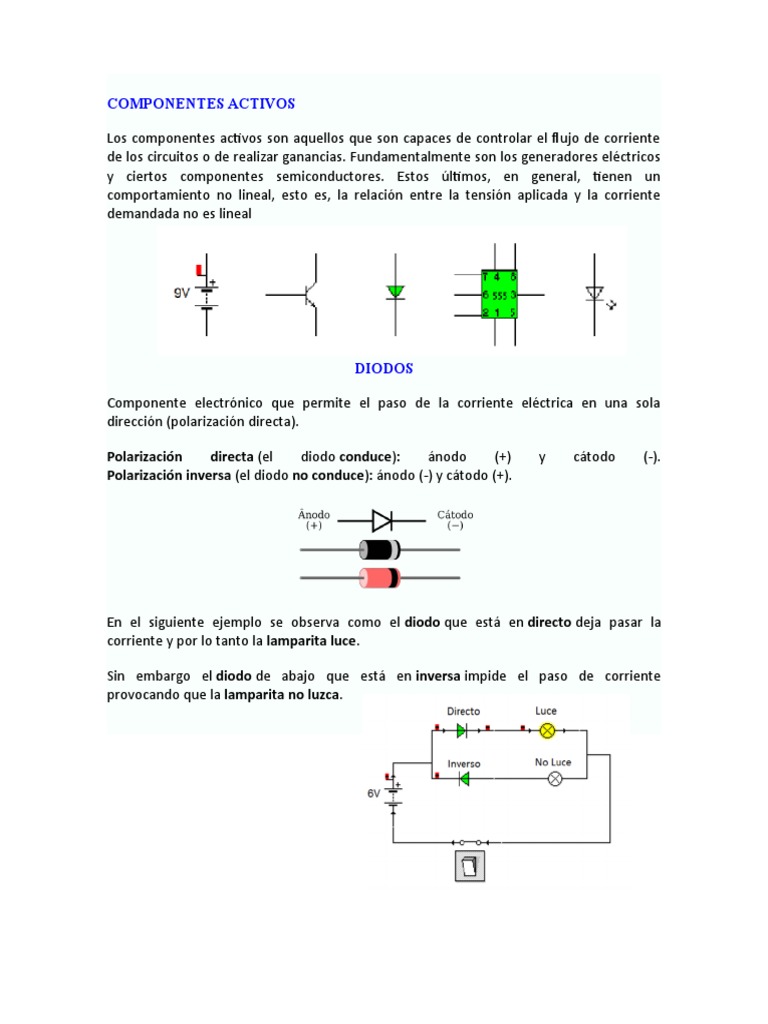

COMPONENTES ACTIVOS

Los componentes activos son aquellos que son capaces de controlar el flujo de corriente
de los circuitos o de realizar ganancias. Fundamentalmente son los generadores eléctricos
y ciertos componentes semiconductores. Estos últimos, en general, tienen un
comportamiento no lineal, esto es, la relación entre la tensión aplicada y la corriente
demandada no es lineal

DIODOS

Componente electrónico que permite el paso de la corriente eléctrica en una sola

dirección (polarización directa).

Polarización directa (el diodo conduce): ánodo (+) y cátodo (-).

Polarización inversa (el diodo no conduce): ánodo (-) y cátodo (+).

En el siguiente ejemplo se observa como el diodo que está en directo deja pasar la

corriente y por lo tanto la lamparita luce.

Sin embargo el diodo de abajo que está en inversa impide el paso de corriente

provocando que la lamparita no luzca.
 DIODOS LED

Su comportamiento es el mismo que el del diodo normal, con la particularidad de que

emite luz cuando está polarizado directamente.

En el siguiente ejemplo se observa como el LED que está en directo (arriba) luce.

Sin embargo el LED de abajo que está en inversa no luce.

TRANSISTORES

Es un componente electrónico que podemos considerarlo como un interruptor o como un

amplificador.

Hoja de características BD549

Hoja de características BC517

Hoja de características 2N2222

Como un interruptor porque deja o no deja pasarla corriente, y como amplificador porque
con una pequeña corriente (en la base) pasa una corriente mucho mayor (entre el emisor
y el colector). Luego lo veremos mejor.

La forma de trabajar de un transistor puede ser de 3 formas distintas.

-En activa: deja pasar más o menos corriente.

-En corte: no deja pasar la corriente.

-En saturación: deja pasar toda la corriente

Tipos de Componentes Electrónicos: Activos y Pasivos

Los elementos electrónicos que componen un circuito se conectan entre sí mediante
conductores para formar un circuito completo. Si estos conductores de conexión son
conductores ideales (es decir, no tienen resistencia), entonces todas las partes del circuito
pueden clasificarse en dos categorías principales, dependiendo de si entregan o absorben
energía del circuito:

 Componentes activos
 Componentes pasivos

Los símbolos eléctricos se utilizan para representar componentes activos y pasivos. A

continuación se ilustra un ejemplo de circuito básico formado por dos elementos
electrónicos:

¿Qué son los Componentes Electrónicos Activos?

Los Componentes Electrónicos Activos son aquellos que suministran energía a un circuito
y tienen la capacidad de controlar el flujo de la electricidad. Los diferentes tipos de Placas
de Circuito Impreso tienen al menos un componente activo. Algunos ejemplos de
componentes electrónicos activos son los transistores, tubos de vacío, rectificador
controlado de silicio (SCR).
Componentes Electrónicos Activos

Semiconductores Diodos (Todos)

Diodo Rectificador
 Componentes Electrónicos Activos

Diodo Schottky
LED: Diodo Emisor de Luz
Diodo Zener
Diodo unipolar / bipolar
Célula fotovoltaica solar, panel
fotovoltaico
Diodo Varicap

Transistores (todos)
Transistor Darlington
Fototransistor
Transistor de efecto Campo (FET)
Transistores
JFET (Transistor de Efecto Campo de Unión)
MOSFET
Tiristores
Transistores compuestos

Circuitos Integrados (todos)

Circuito Digital
Circuito Analógico
Sensor de Efecto Hall
Circuitos Integrados (CI)
Sensor de Corriente
Paquete Ball Grid Array
Procesador
Componentes optoelectrónicos

CRT / LCD / VFD / TFT / LED

Tubos de vacio
Tubos rectificadores
Emisores
Otros Componentes Tubo de descarga de gas
Ignitrón
Tiratrón
Batería/Fuente de Alimentación
Generador Eléctrico
Componentes Activos y sus Funciones
Los componentes activos requieren una fuente de energía, normalmente en forma de
corriente continua, para realizar su función específica. Son capaces de manipular el flujo
de electricidad de alguna manera. La mayoría de los componentes activos constan de
dispositivos semiconductores, como diodos, transistores y circuitos integrados.

Las funciones de los componentes activos son las siguientes:

 Transistor: Se utiliza principalmente para amplificar señales eléctricas o como

dispositivos de conmutación.
 Diodo: Permite que la electricidad fluya en una sola dirección.
 Circuito Integrado (chips o microchips): múltiples circuitos complejos en una placa
de circuito; utilizado para realizar todo tipo de tareas; todavía se considera un
componente a pesar de que consta de muchos otros componentes.
 Dispositivos de Visualización como pantallas LCD, LED y CRT.
 Fuentes de Energía como baterías y otras fuentes de corriente alterna (CA) o
corriente continua (CC).

¿Qué son los Componentes Electrónicos Pasivos?

Los Componentes Electrónicos Pasivos son aquellos que sólo pueden recibir energía, que
puede disipar, absorber o almacenar en un campo eléctrico o campo magnético. Los
elementos pasivos no necesitan ninguna forma de energía eléctrica para funcionar.
Ejemplos de componentes electrónicos pasivos son condensadores, resistencias,
inductores, transformadores y algunos diodos.
¿Cuáles son los Componentes Electrónicos Pasivos?
A continuación se muestra una lista completa de los tipos de componentes pasivos más
comunes y utilizados.
Componentes Electrónicos Pasivos

Resistencias (Todos los tipos)

Condensadores (Todos los tipos)
Inductores/Bobina
Memristor/Red
Sensores
Componentes Básicos Detectores
Transductores
Antenas
Módulos de ensamblaje

Componentes Dispositivos Piezoeléctricos

Electromecánicos Cristales
 Componentes Electrónicos Pasivos

Resonadores
Terminales y conectores
Cables
Interruptores
Dispositivos de protección de circuitos
Tarjeta de Circuito Impreso
Dispositivos mecánicos como
ventilador, lámpara.
Componentes Pasivos y sus Funciones

Los componentes pasivos pueden influir en el flujo de la electricidad que los atraviesa. Por
ejemplo, pueden resistir su flujo, almacenar energía para su uso posterior o producir
inductancia. Sin embargo, ellos mismos no pueden controlar ni amplificar la electricidad.

Las funciones de los componentes pasivos son las siguientes:

 Resistor: Resiste el flujo de corriente eléctrica en un circuito; utilizado para bajar el

voltaje.
 Condensador: Almacena energía eléctrica de forma electrostática en un campo
eléctrico (conocido como «carga») y puede liberarla cuando sea necesario.
 Inductor: Almacena energía eléctrica en un campo magnético; permite que la
corriente continua (CC) fluya a través de él, pero no la corriente alterna (CA)
 Transductor: convierte una señal de entrada de un tipo de energía a otro tipo; Los
sensores son un tipo de transductor que convierte la acción/entrada física en una
señal eléctrica.

Diferencia entre Componentes Electrónicos Activos y Pasivos

Los componentes electrónicos se clasifican en activos o pasivos según las funciones que pueden
realizar. En pocas palabras, los componentes activos pueden, en términos generales, inyectar
energía en un circuito y son capaces de controlar y amplificar eléctricamente el flujo de corriente
eléctrica, mientras que los componentes pasivos no pueden.

A diferencia de los componentes activos, los componentes pasivos consumen o almacenan

energía. Una forma sencilla de comprobar si un componente está activo o no, es medir la
diferencia entre sus señales de entrada y salida. Si hay una disminución de energía, el componente
es pasivo. Si la señal se amplifica, está activa.

Todos los circuitos electrónicos deben contener al menos un componente activo, y la mayoría de
los dispositivos electrónicos contienen componentes activos y pasivos.
BASE COMPONENTES ACTIVOS COMPONENTES PASIVOS

Naturaleza de la Los componentes activos entregan potencia o Los elementos pasivos utilizan
Fuente energía al circuito. potencia o energía en el circuito.

Diodos, Transistores, SCR, Circuitos integrados,

Ejemplos Resistor, Condensador, Inductor, etc.
etc.

Función del Dispositivos que producen energía en forma de Dispositivos que almacenan energía
componente voltaje o corriente. en forma de voltaje o corriente.

Son incapaces de proporcionar

Ganancia de energía Son capaces de proporcionar ganancia de energía.
ganancia de energía.

Los componentes activos pueden controlar el flujoLos componentes pasivos no pueden

Flujo de corriente
de corriente. controlar el flujo de la corriente.

Requisito de fuente Requieren una fuente externa para las No requieren ninguna fuente externa
externa operaciones. para las operaciones.

Naturaleza de la Los componentes activos son donantes de Los componentes pasivos son
energía energía. aceptadores de energía.

En este artículo se explica la diferencia entre los componentes activos y pasivos considerando
varios puntos:

 Los componentes activos son los elementos o dispositivos que son capaces de

proporcionar o entregar energía al circuito.
 Los componentes pasivos son los dispositivos que no requieren ninguna fuente externa
para el funcionamiento y son capaces de almacenar energía en forma de voltaje o
corriente en el circuito.

La diferencia entre componentes activos y pasivos es la siguiente:

 Los componentes activos son aquellos que entregan o producen energía en forma de voltaje o
corriente. Los componentes pasivos son aquellos que utilizan o almacenan energía en forma de
voltaje o corriente.
 Los ejemplos más comunes de componentes activos son: diodos, transistores, SCR, circuitos
integrados, etc. De manera similar, ejemplos de componentes pasivos son: resistencias,
condensadores e inductores.
 Los componentes activos son capaces de proporcionar la ganancia de potencia, mientras que los
componentes pasivos no son capaces de proporcionar la ganancia de potencia.
 Un componente activo pueden controlar el flujo de corriente, mientras que un componente pasivo no
pueden controlar el flujo de la corriente.
 Los componentes activos son donantes de energía, mientras que los componentes pasivos son
receptores de energía.
 El componente activo requiere una fuente externa para la operación, mientras que los componentes
pasivos no requieren ninguna fuente externa para las operaciones.
