UNIVERSIDAD DE LA COSTA, CUC

DEPARTAMENTO DE CIVIL Y AMBIENTAL

PROGRAMA DE INGENIERÍA CIVIL

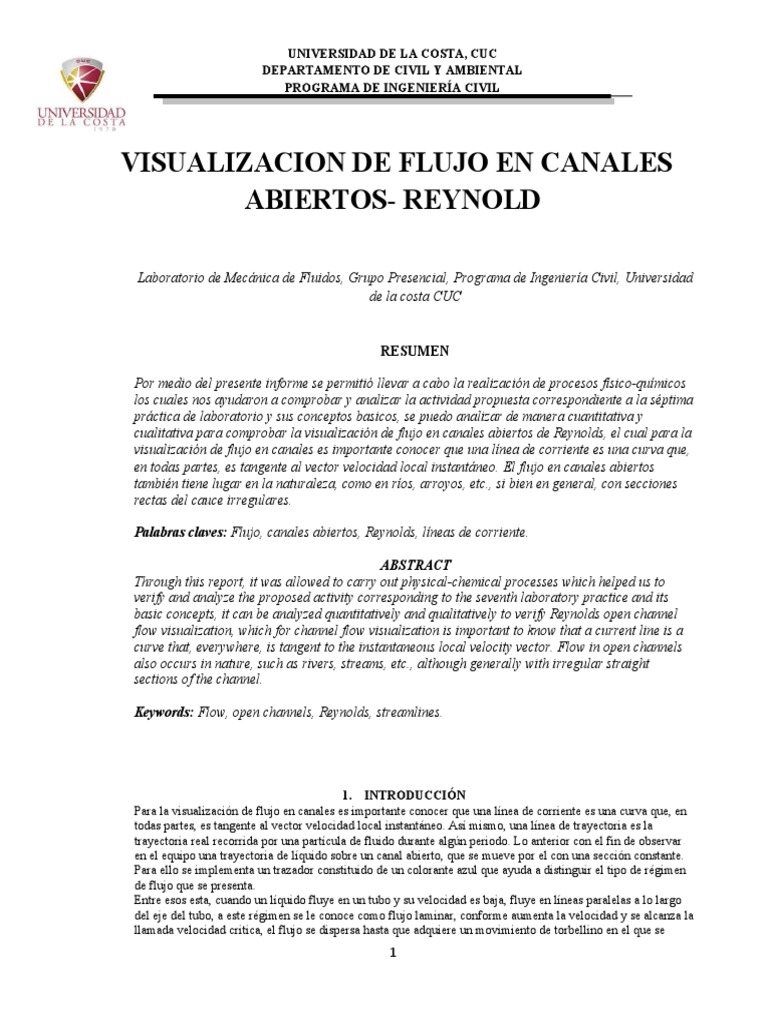

VISUALIZACION DE FLUJO EN CANALES

ABIERTOS- REYNOLD

Laboratorio de Mecánica de Fluidos, Grupo Presencial, Programa de Ingeniería Civil, Universidad

de la costa CUC

RESUMEN

Por medio del presente informe se permitió llevar a cabo la realización de procesos físico-químicos
los cuales nos ayudaron a comprobar y analizar la actividad propuesta correspondiente a la séptima
práctica de laboratorio y sus conceptos basicos, se puedo analizar de manera cuantitativa y
cualitativa para comprobar la visualización de flujo en canales abiertos de Reynolds, el cual para la
visualización de flujo en canales es importante conocer que una línea de corriente es una curva que,
en todas partes, es tangente al vector velocidad local instantáneo. El flujo en canales abiertos
también tiene lugar en la naturaleza, como en ríos, arroyos, etc., si bien en general, con secciones
rectas del cauce irregulares.

Palabras claves: Flujo, canales abiertos, Reynolds, líneas de corriente.

ABSTRACT
Through this report, it was allowed to carry out physical-chemical processes which helped us to
verify and analyze the proposed activity corresponding to the seventh laboratory practice and its
basic concepts, it can be analyzed quantitatively and qualitatively to verify Reynolds open channel
flow visualization, which for channel flow visualization is important to know that a current line is a
curve that, everywhere, is tangent to the instantaneous local velocity vector. Flow in open channels
also occurs in nature, such as rivers, streams, etc., although generally with irregular straight
sections of the channel.

Keywords: Flow, open channels, Reynolds, streamlines.

1. INTRODUCCIÓN
Para la visualización de flujo en canales es importante conocer que una línea de corriente es una curva que, en
todas partes, es tangente al vector velocidad local instantáneo. Así mismo, una línea de trayectoria es la
trayectoria real recorrida por una partícula de fluido durante algún periodo. Lo anterior con el fin de observar
en el equipo una trayectoria de líquido sobre un canal abierto, que se mueve por el con una sección constante.
Para ello se implementa un trazador constituido de un colorante azul que ayuda a distinguir el tipo de régimen
de flujo que se presenta.
Entre esos esta, cuando un líquido fluye en un tubo y su velocidad es baja, fluye en líneas paralelas a lo largo
del eje del tubo, a este régimen se le conoce como flujo laminar, conforme aumenta la velocidad y se alcanza la
llamada velocidad critica, el flujo se dispersa hasta que adquiere un movimiento de torbellino en el que se
1
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

forman corrientes cruzadas y remolinos, a este régimen se le conoce como flujo turbulento. El paso de régimen
laminar a turbulento no es inmediato, sino que, existe un comportamiento intermedio indefinido que se conoce
como régimen de transición,
El flujo en canales abiertos también tiene lugar en la naturaleza, como en ríos, arroyos, etc., si bien en general,
con secciones rectas del cauce irregulares. De forma artificial, creadas por el hombre, tiene lugar en los canales,
acequias, y canales de desagüe. También tienen lugar el flujo de canales abiertos en el caso de conductos
cerrados, como tuberías de sección recta circular cuando el flujo no es a conducto lleno. En los sistemas de
alcantarillado no tiene lugar, por lo general, el flujo a conducto lleno, y su diseño se realiza como canal abierto.

2. MARCO TEÓRICO
2.1. NUMERO DE REYNOLDS

Numero adimensional que permite distinguir o identificar los diferentes regímenes de flujo. Relaciona las
propiedades físicas del fluido, su velocidad y la geometría del ducto que por el fluye y está dado por:

V ∗D
N R:
v
Para conductor cerrados, donde:
N R : numero de Reynolds
V: velocidad
D: diámetro del ducto
v: viscosidad cinemática.

Para conductos abiertos se usa:

V ∗Rh
N R:
v
Dónde:
N R : numero de Reynolds
V: velocidad
Rh: Radio hidráulico.
v: viscosidad cinemática.

Cuando no se trata de un ducto circular, se emplea el radio hidráulico Rh definido como:

área de la sección transversal

Rh:
perímetro mojado
Dónde:
Perímetro mojado = 2D+b
Área de la sección transversal = D*b

2
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Imagen 1. Representación gráfica del canal de visualización.

Una inspección cuidadosa del flujo en una tubería revela que el flujo de fluidos es de líneas de corriente
aproximadamente paralelas a bajas velocidades, pero se vuelve caótico conforme la velocidad aumenta
sobre un valor crítico. Se dice que el régimen de flujo en el primer caso es laminar, y se caracteriza por
líneas de corrientes suaves y movimiento sumamente ordenado; mientras que en el segundo caso es
turbulento, y se caracteriza por fluctuaciones de velocidad y movimiento también desordenado. La
transición de flujo laminar a turbulento no ocurre repentinamente; más bien, sucede sobre cierta región en
la que el flujo fluctúa entre flujos laminar y turbulento antes de volverse totalmente turbulento.
En la mayoría de las condiciones prácticas, el flujo en una tubería circular es laminar para Re 2300,
turbulento para Re 4000, y transicional entre ellos.

Imagen 2. Visualización de flujo Laminar, Transición y Turbulento.

2.2. VISCOSIDAD CINEMATICA

La viscosidad cinemática de un fluido es su viscosidad dinámica dividida por su densidad. Se puede definir
como la resistencia a fluir de un fluido bajo la acción de la gravedad. Sus unidades en el sistema
internacional son m 2 /s , y en el sistema inglés ft 2 /s.

2.3. CAUDAL
Cantidad de fluido que circula a través de una superficie (tubería, cañería, oleoducto, río, canal...) por
unidad de tiempo. Normalmente se identifica con el flujo volumétrico o volumen que pasa por un área
dada en la unidad de tiempo. Las unidades con la que se representan generalmente son: m 3/seg o Lt/seg.
Para la práctica se tuvo en cuenta la siguiente ecuación:

V
Q=
t
Dónde:
Q = Caudal.
V = Volumen.
t = Tiempo

3. METODOLOGÍA

MATERIALES:
 Fluido (Agua)
 Probeta
 Cronometro

3
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

 Regla
 Máquina de ensayo
 Termómetro

PROCEDIMIENTO:

Paso 1: Se toma el recipiente que contiene la tinta azul y se ubica en la parte superior del canal de
visualización.
Paso 2: Abrimos la válvula del banco hidráulico para cuadrar el caudal que se necesita en el canal.
Paso 3: Hacemos utilidad de la regla para medir la altura del agua que se presenta en el canal de sección
transversal.
Paso 4: Se observa la línea de trazado sobre el canal, para así determinar el tipo de régimen de flujo que esta
presenta.
Paso 5: Estos mismo pasos los repetimos 3 veces aproximadamente para poder determinar los diferentes tipos
de flujos que se presentan.

4. RESULTADOS Y ANÁLISIS

Después de obtener los cálculos de la práctica, se procedió a llenar las tablas, las cuales nos dieron como
resultado lo siguiente:
 TABLA DE MEDICIONES

CAUDAL 1
L S Q
0.22 7.46 0.0295
0.22 7.64 0.0288
0.21 7.36 0.0285
0.0289

CAUDAL 2
L S Q
0.36 4.73 0.0761
0.39 4.57 0.0853
0.38 4.6 0.0826
0.0814

CAUDAL 3
L S Q
0.52 3.1 0.1677
0.49 2.76 0.1775
0.58 3.55 0.1634
0.1696

4
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Q(l/s) D(m) B(m) A(m^2) Rh(m) Viscosidad Re Tipo de

(KN/m*s) flujo
0.0289 0.016 0.108 0.001728 0.012342857 0.001 0.357198323 Laminar
0.0814 0.016 0.118 0.001888 0.012586667 0.001 1.023958062 Transición
0.1696 0.016 0.128 0.002048 0.0128 0.001 2.170276049 Turbulento

 GRAFICA Re VS RH

Re VS Rh
0.01290

0.01280

0.01270

0.01260

0.01250

0.01240

0.01230

0.01220

0.01210
0.00000 0.50000 1.00000 1.50000 2.00000 2.50000

 GRAFICA Q VS Re

Re VS Q
0.18000
0.16955
0.16000
0.14000
0.12000
0.10000
0.08000 0.08135

0.06000
0.04000
0.02894
0.02000
0.00000
0.00000 0.50000 1.00000 1.50000 2.00000 2.50000

5
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

5. CUESTIONARIO

 Discutir las razones por las cuales en instalaciones civiles (acueductos, oleoductos, etc) es raro
que se presente régimen laminar, Dar un ejemplo de instalaciones industriales en la cual se
podría esperar régimen laminar
-Rta: Es raro que se presente porque en la mayoría de los sistemas se necesita mezclar sustancias para
hacerlo eficiente, por ejemplo: en los cilindros de un motor la turbulencia mejora el mezclado del
combustible y el comburente, en empresas que suministran agua potable también necesitan un
mezclado eficiente del agua y los químicos que se usarán para limpiarla o hacerla potable. Como el
flujo turbulento es desordenado esta mezcla se da de forma rápida y eficiente.

Un ejemplo de instalaciones industriales donde se presenta régimen laminar es en las técnicas de

protección biológica la cual consiste en la filtración del aire para eliminar partículas potencialmente
patógenas para el hombre o contaminantes para el material manipulado o el ambiente. Para esto se
utilizan los filtros HEPA que se instalan en obras civiles como salas blancas, módulos, cabinas o
cámaras. A esta tecnología se le denomina genéricamente ‘flujo laminar’.

6. CONCLUSION
De esta experiencia de laboratorio se puede concluir que el número de Reynolds es un número adimensional
que indica el tipo de flujo que se presenta en un conducto abierto o cerrado, resulta muy útil debido a que la
mayoría de tuberías construidas o usadas no son trasparentes o no permiten ver fácilmente el comportamiento
del fluido que pasa a través de este, es en esas situaciones donde conocer el número de Reynolds permite
resolver la duda de cómo se está comportando el fluido en cierto punto, solo necesita datos de dimensiones de
tubería o área mojada, velocidad, densidad y viscosidad para ser hallado.

7. BIBLIOGRAFÍA

[1] Estadísticas de turbulencia en un flujo de canal abierto sobre un lecho irregular.

Bomminayuni, S (Bomminayuni, Sandeep) Stoesser, T (Stoesser, Thorsten). Obtenido de
Web of Science:
https://ezproxy.cuc.edu.co:2080/wos/woscc/full-record/WOS:000298244900004

[2] Investigación de las características del flujo con parches de dosel emergente de una línea
en canal abierto. Li, D (Li, Dian) Huai, WX (Huai, Wen-xin) Liu, MY (Liu, Meng-yang).
Obtenido de Web of Science:
https://ezproxy.cuc.edu.co:2080/wos/woscc/full-record/WOS:000599754500049

[3] El análisis de la intensidad de la turbulencia y el esfuerzo cortante de Reynolds en flujos

turbulentos delimitados por paredes con números de Reynolds altos. Liu, HY (Liu, Hong-
You) Bo, TL (Bo, Tian-Li) Wang, GH (Wang, Guo-Hua) Zheng, XJ (Zheng, Xiao-Jing).
Obtenido de Web of Science:
https://ezproxy.cuc.edu.co:2080/wos/woscc/full-record/WOS:000329351300002

[4] Armfield. (s.f de s.f de s.f). armfield. Obtenido de:

http://discoverarmfield.com/es/products/view/f1-12/presion-hidrostatica
6
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

[5] Çengel, Y. A. (2006). mecanica de fluidos. mexico df: Mcgraw-hill.

[6] Mott, R. L. (2006). Mecánica de fluidos. mexico: Pearson Educacion

ANEXOS

Imagen 1. Canal de visualización y probeta con fluido

Imagen 4. Lectura de la altura del agua.

7
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Imagen 6. Visualización del flujo turbulento
