Guia

 de Instalación del Lector Networking
“AR‐721H”

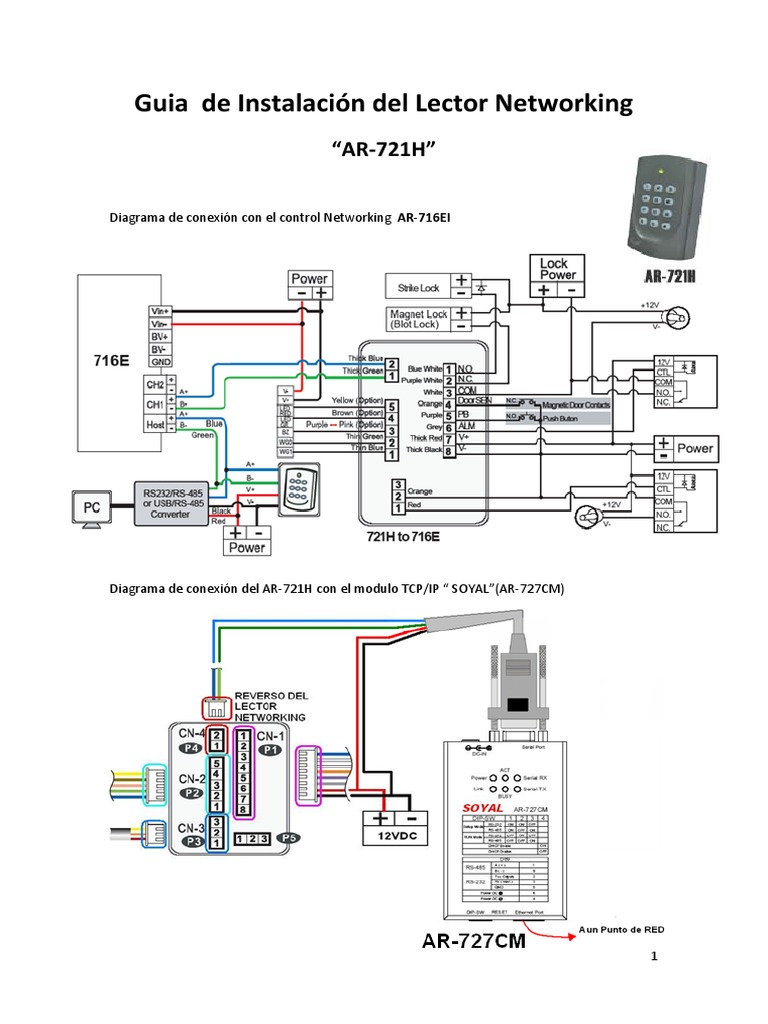

Diagrama de conexión con el control Networking  AR‐716EI

Diagrama de conexión del AR‐721H con el modulo TCP/IP “ SOYAL”(AR‐727CM)

Configuración del  DIP Switch en el módulo de comunicación TCP/IP   “SOYAL “

  1



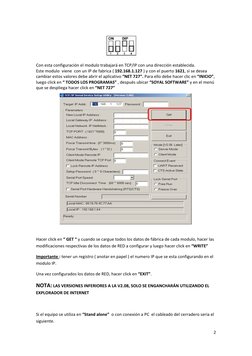

Con esta configuración el modulo trabajará en TCP/IP con una dirección establecida.
Este modulo  viene  con un IP de fabrica ( 192.168.1.127 ) y con el puerto 1621, si se desea
cambiar estos valores debe abrir el aplicativo “NET 727”. Para ello debe hacer clic en “INICIO”,
luego click en “ TODOS LOS PROGRAMAS” , después ubicar “SOYAL SOFTWARE” y en el menú
que se despliega hacer click en “NET 727”







Hacer click en “ GET “ y cuando se cargue todos los datos de fábrica de cada modulo, hacer las
modificaciones respectivas de los datos de RED a configurar y luego hacer click en “WRITE”

Importante : tener un registro ( anotar en papel ) el numero IP que se esta configurando en el
modulo IP.

Una vez configurados los datos de RED, hacer click en “EXIT”.

NOTA: LAS VERSIONES INFERIORES A LA V2.08, SOLO SE ENGANCHARÁN UTILIZANDO EL
EXPLORADOR DE INTERNET

Si el equipo se utiliza en “Stand alone”  o con conexión a PC  el cableado del cerradero seria el
siguiente.

  2



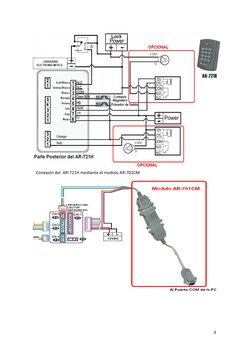

Conexión del  AR‐721H mediante el modulo AR‐701CM

Conexión del AR‐721H con el convertidor de RS‐485 a USB  ( AR‐321CM )

  3



Conexión del  AR‐721H con ellector de proximidad  “SOYAL”.

La conexión de un lector de proximidad al AR‐721H es para brindar salida con registro, en otras
palabras seria un lector de salida.

  4

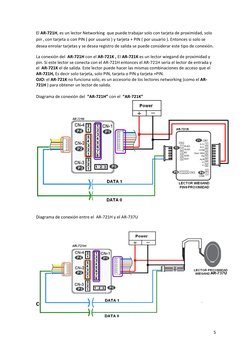

El AR‐721H, es un lector Networking  que puede trabajar solo con tarjeta de proximidad, solo
pin , con tarjeta o con PIN ( por usuario ) y tarjeta + PIN ( por usuario ). Entonces si solo se
desea enrolar tarjetas y se desea registro de salida se puede considerar este tipo de conexión.

La conexión del  AR‐721H con el AR‐721K , El AR‐721K es un lector wiegand de proximidad y
pin. Si este lector se conecta con el AR‐721H entonces el AR‐721H sería el lector de entrada y
el  AR‐721K el de salida. Este lector puede hacer las mismas combinaciones de acceso que el
AR‐721H, Es decir solo tarjeta, solo PIN, tarjeta o PIN y tarjeta +PIN.
OJO: el AR‐721K no funciona solo, es un accesorio de los lectores networking (como el AR‐
721H ) para obtener un lector de salida.

Diagrama de conexión del  “AR‐721H” con el  “AR‐721K”









Diagrama de conexión entre el  AR‐721H y el AR‐737U

CONFIGURACIÓN   POR  BOTONERA


  5

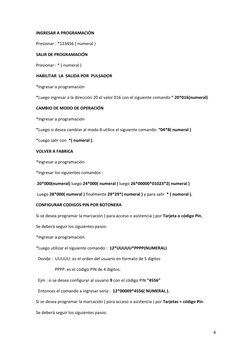

INGRESAR A PROGRAMACIÓN

Presionar : *123456 ( numeral )

SALIR DE PROGRAMACIÓN

Presionar : * ( numeral )

HABILITAR  LA  SALIDA POR  PULSADOR

*Ingresar a programación

*Luego ingresar a la dirección 20 el valor 016 con el siguiente comando “ 20*016(numeral)

CAMBIO DE MODO DE OPERACIÓN

*Ingresar a programación

*Luego si desea cambiar al modo 8 utilice el siguiente comando: “04*8( numeral )

*Luego salir con  *( numeral ).

VOLVER A FABRICA

*Ingresar a programación

*Ingresar los siguientes comandos :

 20*000(numeral) luego 24*000( numeral ) luego 26*00000*01023*2( numeral )

 Luego 28*000( numeral ) finalmente 29*29*( numeral ) y para salir  * ( numeral ).

CONFIGURAR CODIGOS PIN POR BOTONERA

Si se desea programar la marcación ( para acceso o asistencia ) por Tarjeta o código Pin,

Se deberá seguir los siguientes pasos:

*Ingresar a programación

*Luego utilizar el siguiente comando :  12*UUUUU*PPPP(NUMERAL)

  Donde :  UUUUU: es el orden del usuario en formato de 5 dígitos

                  PPPP: es el código PIN de 4 dígitos.

  Ejm : si se desea configurar al usuario 9 con el código PIN “4556”

  Entonces el comando a ingresar sería :  12*00009*4556( NUMERAL ).

Si se desea programar la marcación ( para acceso o asistencia ) por Tarjetas + código Pin.

Se deberá seguir los siguientes pasos:

  6

*Ingresar a programación

*Luego utilizar el siguiente comando:  13*UUUUU*PPPP( NUMERAL).

  Donde :  UUUUU: es el orden del usuario en formato de 5 dígitos

                 PPPP: es el código PIN de 4 dígitos.

  Ejm : si se desea configurar al usuario 10 con el código PIN “5256”

  Entonces el comando a ingresar sería :  13*00010*5256( NUMERAL ).

CONFIGURAR TARJETAS DE PROXIMIDAD POR BOTONERA

COMO AGREGAR UNA TARJETA

*Ingresar a programación

   Ahora enrolar la tarjeta con el siguiente comando: 19*UUUUU*QQQQQ(NUMERAL)

Donde :  UUUUU : es el orden del usuario en formato de 5 dígitos Ejm: El usuario 5 sería
equivalente a 00005  y  QQQQQ : es la cantidad de tarjetas que se van a enrolar, expresadas
en formato de 5 dígitos. Para el caso de enrolar una tarjeta  QQQQQ, tomaría el valor de
00001

*Finalmente acerque la tarjeta de proximidad al área de lectura del  AR‐721H

COMO AGREGAR TARJETAS EN SECUENCIA

Si las tarjetas siguen una secuencia correlativa ( de menor a mayor número )

Entonces siga los siguientes pasos:

*Ingresar a programación

   Ahora enrolar las tarjetas con el siguiente comando: 19*UUUUU*QQQQQ(NUMERAL)

Donde :  UUUUU : es el orden del usuario en formato de 5 dígitos Ejm: El usuario 9 sería
equivalente a 00009  y  QQQQQ : es la cantidad de tarjetas que se van a enrolar, expresadas
en formato de 5 dígitos. Ejm si se van a enrolar 10 tarjetas, entonces QQQQQ, tomaría el
valor de 00010.

*Finalmente aproxime las 10 tarjetas, una por una, siendo la primera la de menor valor.

COMO BORRAR UNA TARJETA DE PROXIMIDAD POR BOTONERA

Ingresar a programación.

Utilizar el siguiente comando para borrar una tarjeta: 10*SSSSS9EEEEE(NUMERAL).

Donde : SSSSS: es el orden del primer usuario a borrar, en formato de 5 dígitos

  7

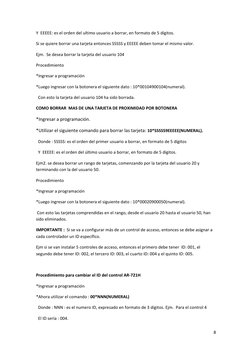

Y  EEEEE: es el orden del ultimo usuario a borrar, en formato de 5 dígitos.

Si se quiere borrar una tarjeta entonces SSSSS y EEEEE deben tomar el mismo valor.

Ejm.  Se desea borrar la tarjeta del usuario 104

Procedimiento

*Ingresar a programación

*Luego ingresar con la botonera el siguiente dato : 10*00104900104(numeral).

  Con esto la tarjeta del usuario 104 ha sido borrada.

COMO BORRAR  MAS DE UNA TARJETA DE PROXIMIDAD POR BOTONERA

*Ingresar a programación.

*Utilizar el siguiente comando para borrar las tarjeta: 10*SSSSS9EEEEE(NUMERAL).

  Donde : SSSSS: es el orden del primer usuario a borrar, en formato de 5 dígitos

  Y  EEEEE: es el orden del último usuario a borrar, en formato de 5 dígitos.

Ejm2. se desea borrar un rango de tarjetas, comenzando por la tarjeta del usuario 20 y
terminando con la del usuario 50.

Procedimiento

*Ingresar a programación

*Luego ingresar con la botonera el siguiente dato : 10*00020900050(numeral).

 Con esto las tarjetas comprendidas en el rango, desde el usuario 20 hasta el usuario 50, han
sido eliminados.

IMPORTANTE :  Si se va a configurar más de un control de acceso, entonces se debe asignar a
cada controlador un ID específico.

Ejm si se van instalar 5 controles de acceso, entonces el primero debe tener  ID: 001, el
segundo debe tener ID: 002, el tercero ID: 003, el cuarto ID: 004 y el quinto ID: 005.

Procedimiento para cambiar el ID del control AR‐721H

*Ingresar a programación

*Ahora utilizar el comando : 00*NNN(NUMERAL)

  Donde : NNN : es el numero ID, expresado en formato de 3 dígitos. Ejm.  Para el control 4

  El ID sería : 004.

  8

 AR-727H
Guía Rápida de Montaje y Conexiones

AR-727H MONTAJE DEL EQUIPO

INDICADORES DEL EQUIPO

  9

CONECTANDO LOS CABLES AL EQUIPO

DIAGRAMA DE CONEXIÓN DEL EQUIPO A UNA CERRADURA

ELECTROMAGNÉTICA

CONEXIÓN DEL AR-727H A LA PC, MEDIANTE EL ADAPTADOR USB.

  10

NOTA .- CON ESTE ADAPTADOR SOLO SE PUEDE CONECTAR UN EQUIPO A LA PC YA SEA PARA
ASISTENCIA O PARA ACCESO CON REPORTE A PC.

  11

CONEXIÓN DE UN LECTOR DE PROXIMIDAD AL AR-727H, PARA REGISTRAR LA
MARCACIÓN DE SALIDA

CONFIGURACIÓN POR BOTONERA

INGRESAR A PROGRAMACIÓN : presionar * 123456( numeral )

SALIR DE PROGRAMACIÓN : presionar * ( numeral ).

Como ingresar códigos PIN por Botonera del controlador

 Ingresar a programación
 Dirigirse a la opción “ User Setting” y presionar ( numeral ).
 Ahora ingresar a la opción “Password”.
 Ingrese el orden de usuario en formato de 5 dígitos ( 00001 – 01023 ).
 Finalmente ingresar el código Pin del usuario ( solo 4 dígitos ) y presionar ( numeral ).

Como Enrolar tarjetas por Botonera del Controlador

 Ingresar a programación
 Dirigirse a la opción “ADD/DELETE”
 Ahora ingresar a la opción “ADD- RF LEARN”
 Ingrese el orden del usuario en formato de 5 dígitos ( 00001 – 01023 ).
 El sistema pide ingresar la cantidad de Tag o tarjetas a enrolar
 Ingresar 1 en formato de 5 dígitos ( 00001) y presionar ( numeral ).

  12

  Finalmente aproximar la tarjeta deseada al area de lectura del controlador AR-727H.

NOTA : si se desea enrolar una cantidad considerable de tarjetas, primero asegúrese que las
tarjetas tengan una secuencia ( de menor a mayor numero ). Si se cumple esto, entonces justo
cuando el sistema le pide la cantidad de Tag, se debe ingresar dicho número con los botones
del controlador. Finalmente acerque las tarjetas ( una por una ) en la secuencia definida.

Como Borrar tarjetas por Botonera del Controlador

 Ingresar a programación
 Dirigirse a la opción “ADD/DELETE”
 Ahora ingresar a la opción “DELETE-ADDR”
 Cuando aparezca “INPUT START ADDR”, ingrese el orden del primer usuario a borrar
y presione ( numeral). Inmediatamente aparecerá “INPUT END ADDR”, ingrese
entonces el orden del último usuario a borrar y presione ( numeral ).
EJm

Si se desea borrar desde el usuario 5 al usuario 10 se deberá ingresar en Input Start

Addr : 00005 y en Input End Addr : 00010.

Si se desea borrar un solo usuario Ejm. El usuario 7, entonces se deberá ingresar en

Input Start Addr : 00007 y en Input End Addr: 00007.

DEFINIENDO MODOS DE ACCESO

 Ingresar a programación
 Dirigirse a la opción “ USER SETTING”
 Ahora ingresar a la opción “ ACCESS MODE”
 Ingresar el orden del usuario en formato de 5 dígitos ( 00001 – 01023 ).

Si se desea que la marcación para acceso o asistencia sea solo por tarjeta :

Seleccionar la opción : 1 : CARD

Si se desea que la marcación para acceso o asistencia sea por Tarjeta o Pin :

Seleccionar la opción : 2 : Or PIN.

Si se desea que la marcación para acceso o asistencia sea por Tarjeta + Pin

Seleccionar la opción : 3 : & PIN.

NOTA: Para borrar códigos Pin, basta con utilizar el proceso de borrado de tarjetas ya sea para
un usuario o para varios.

Configuración del  DIP Switch en el módulo de comunicación TCP/IP   “SOYAL “

  13

Con esta configuración el modulo trabajará en TCP/IP con una dirección establecida.
Este modulo  viene  con un IP de fabrica ( 192.168.1.127 ) y con el puerto 1621, si se desea
cambiar estos valores debe abrir el aplicativo “NET 727”. Para ello debe hacer clic en “INICIO”,
luego click en “ TODOS LOS PROGRAMAS” , después ubicar “SOYAL SOFTWARE” y en el menú
que se despliega hacer click en “NET 727”







Hacer click en “ GET “ y cuando se cargue todos los datos de fábrica de cada modulo, hacer las
modificaciones respectivas de los datos de RED a configurar y luego hacer click en “WRITE”

Importante : tener un registro ( anotar en papel ) el numero IP que se esta configurando en el
modulo IP.

Una vez configurados los datos de RED, hacer click en “EXIT”.

IMPORTANTE : Si se va a instalar mas de un controlador AR-727H, cada uno debe tener un

identificador ( ID ) distinto Ejm. Se van a instalar 3 AR-727H.

Entonces el primero tiene un ID : 001, el segundo ID: 002 y el tercero ID: 003

Procedimiento para cambiar el ID de un AR-727H

*Ingresar a programación
*Ubicarse en la opción “PARAMETERS(1)” y presionar (numeral ).
*Ahora presionar (numeral ) sobre la opción “NODE ID”
*Ingrese el Id en formato de 3 dígitos y presione ( numeral )
*Presionar varias veces asterisco, hasta que aparezca la palabra “QUIT”
*Finalmente presione la tecla ( numeral ) para salir de programación.

  14

 AR-829EFB
Como conectar los cables al AR-829EFB

CONEXIÓN DEL AR-829EFB CON UNA CERRADURA ELECTROMAGNÉTICA

  15

CONEXIÓN DEL AR-829EFB CON EL ADAPTADOR USB

CONEXIÓN DEL AR-829EFB CON EL ADAPTADOR TCP/IP

  16

CONEXIÓN DEL AR-829EFB CON EL AR-721UBX (LECTOR DE PROXIMIDAD ).

NOTA: Cuando se quiere más de un AR-829EFB controlado ( conectado) a una PC, se

necesitará solo los adaptadores de RED TCP/IP “AR-727CM” y tantos adaptadores de
RED como AR-829EFB se quieran administrar.

CUANDO HAY MAS DE UN PUNTO SE DEBE CONFIGURAR EL ID DEL AR-829EFB. EJM

SI HAY 2 AR-829EFB, UNO TIENE COMO ID 001 Y EL OTRO DEBE TENER EL ID 002.

COMO CAMBIAR EL ID EN LOS AR-829EFB

PRESIONAR : *123456(NUMERAL), CON ESTO SE INGRESA A PROGRAMACIÓN.

AHORA LAS TECLAS DIRECCIONALES F1 ( HACIA ARRIBA ) O F2 ( HACIA ABAJO)

POSICIONARSE EN LA OPCION “PARAMETERS 1” PRESIONAR ( NUMERAL), LUEGO

UBICAR LA OPCIÓN “NODE ID”, PRESIONAR ( NUMERAL ) E INGRESAR EL NÚMERO DE
NODE EN FORMATO DE 3 DIGITOS+(NUMERAL). EJM MODULO 2, EL NUMERO DEBE
SER 002 PARA SALIR DE PROGRAMACIÓN PRESIONANDO LA TECLA (*) VARIAS VECES
HASTA QUE APAREZCA LA PALABRA “QUIT” LUEGO PRESIONAR (NUMERAL).

EL BOTON (*) : SIRVE PARA SALIR DE UN SUBMENU O PRESIONADO VARIAS VECES TE MUESTRA LA
PALABRA “QUIT PARA SALIR DE PROGRAMACIÓN

EL BOTÓN ( NUMERAL ) : SIRVE PARA INGRESAR A LOS SUBMENUS O GUARDAR CAMBIOS

( EQUIVALENTE A LA FUNCIÓN ENTER ).

  17

MODOS DE ACCESO

PARA MODIFICAR LOS MODOS DE ACCESO.

*INGRESAR A PROGRAMACIÓN, LUEGO UBICARSE EN “USER SETTING” Y PRESIONAR

(NUMERAL), AHORA ELEGIR LA OPCION “ACCESS MODE”

*Si se desea un acceso: solo con tarjeta.

Escoja la opción : 1. CARD ONLY

*Si se desea un acceso: con tarjeta o con código Pin.

Escoja la opción: 2. OR PIN

*Si se desea un acceso: con tarjeta + código Pin

Escoja la Opciòn: 3. & Pin.

INGRESAR TARJETAS EN EL AR-829EFB POR BOTONERA

 Ingresar a programación

 Ubicarse en la opción “ADD/DELETE” y presionar ( numeral)

 Ahora seleccionar la opción “ADD- CARD ID” y presionar ( numeral)

 Ingresar el orden del usuario en formato de 5 dígitos Ejm. Usuario 10 sería 00010

 Ahora ingresar el código de las tarjetas.

El campo numérico más pequeño es el “SITE CODE” y el campo más grande es el “CARD
NUMBER”.

BORRADO DE TARJETAS EN EL AR-829EFB POR BOTONERA.

 Ingresar a programación

 Ubicarse en la opción “ADD/DELETE” y presionar (numeral).

 Ahora seleccionar la opción DELETE-ADDR.

  18

  Ingresar el orden de usuarios ( en rango ), que se desean borrar o repita el orden de
usuario tanto al inicio como al final.

Ejm.

Si se desea borrar un solo usuario sería :

00003 al 00003 para el usuario 3

Y si se desea borrar un grupo de usuarios seria:

00004 al 00012, para borrar desde el usuario 4 al 12.

PARA CONFIGURAR CÓDIGOS PIN POR BOTONERA

 Ingresar a programación

 Ubicarse en la opción “USER SETTING” y presionar el botón (numeral )

 Ahora elegir la opción “ PASSWORD” y presionar el botón (numeral)

 Ingresar el orden de usuario en formato de 5 dígitos y presionar ( numeral)

 Finalmente ingresar el código Pin del usuario( solo 4 dígitos) y presionar ( numeral).

PARA EDITAR UN CODIGO PIN

Repita los pasos anteriores y coloque el nuevo código Pin al usuario que lo requiera.

PARA BORRAR UN CODIGO PIN O TODOS LOS CODIGOS PIN

 Ingresar a la opción ADD-DELETE, presionar ( numeral) y ubicarse sobre DELETE-

ADDR.

 Finalmente presionar (numeral) e ingresar el orden de usuario o usuarios que se

desean borrar.

Configuración del  DIP Switch en el módulo de comunicación TCP/IP  “SOYAL “

Con esta configuración el modulo trabajará en TCP/IP con una dirección establecida.
Este modulo viene con un IP de fabrica ( 192.168.1.127 ) y con el puerto 1621, si se
desea cambiar estos valores debe abrir el aplicativo “NET 727”. Para ello debe hacer
clic en “INICIO”, luego click en “ TODOS LOS PROGRAMAS” , después ubicar
“SOYAL SOFTWARE” y en el menú que se despliega hacer click en “NET 727”

  19






Hacer click en “ GET “ y cuando se cargue todos los datos de fábrica de cada modulo, hacer las
modificaciones respectivas de los datos de RED a configurar y luego hacer click en “WRITE”

Importante : tener un registro ( anotar en papel ) el numero IP que se esta configurando en el
modulo IP.

Una vez configurados los datos de RED, hacer click en “EXIT”.

  20

 AR-821EFB
Guía Rápida de Montaje y Conexiones

Tornillos Montaje Superficial Tornillos para Sellar el Módulo de

Huella

SLOTS DE CONEXIÓN DE LOS CABLES P1 Y P2

  21

CONEXIÓN DEL MÓDULO DE HUELLA CON LA PC, MEDIANTE UN ADAPTADOR USB

CONEXIÓN DEL MÓDULO DE HUELLA CON UNA CERRADURA ELECTROMAGNETICA

  22

En el último gráfico, no se considera la alimentación del módulo de huella, porque esto es
implícito.

CONEXIÓN DEL MÓDULO DE HUELLA ( AR-821EFB ) CON LA INTERFASE TCP/IP

NOTA: Cuando se quiere más de un módulo de huella controlado ( conectado) a una PC,
se necesitará solo los adaptadores de RED TCP/IP “AR-727CM” y tantos adaptadores de
RED como módulos de huella se quieran administrar.

CUANDO HAY MAS DE UN PUNTO SE DEBE CONFIGURAR EL ID DEL MODULO. EJM

SI HAY 2 MODULOS DE HUELLA, UNO TIENE COMO ID 001 Y EL OTRO DEBE TENER
EL ID 002

COMO CAMBIAR EL ID EN LOS MODULOS DE HUELLA

PRESIONAR : *123456(NUMERAL), CON ESTO SE INGRESA A PROGRAMACIÓN.

AHORA LAS TECLAS DIRECCIONALES F1 ( HACIA ARRIBA ) O F2 ( HACIA ABAJO)

POSICIONARSE EN LA OPCION “PARAMETERS 1” PRESIONAR ( NUMERAL), LUEGO

UBICAR LA OPCIÓN “NODE ID”, PRESIONAR ( NUMERAL ) E INGRESAR EL NÚMERO DE
NODE EN FORMATO DE 3 DIGITOS. EJM MODULO 2, EL NUMERO DEBE SER 002

PARA SALIR DE PROGRAMACIÓN PRESIONANDO LA TECLA (*) VARIAS VECES HASTA

QUE APAREZCA LA PALABRA “QUIT” LUEGO PRESIONAR (NUMERAL).

EL BOTON (*) : SIRVE PARA SALIR DE UN SUBMENU O PRESIONADO VARIAS VECES TE MUESTRA LA
PALABRA “QUIT PARA SALIR DE PROGRAMACIÓN

EL BOTÓN ( NUMERAL ) : SIRVE PARA INGRESAR A LOS SUBMENUS O GUARDAR CAMBIOS

( EQUIVALENTE A LA FUNCIÓN ENTER ).

  23

MODOS DE ACCESO

PARA MODIFICAR LOS MODOS DE ACCESO

INGRESAR A PROGRAMACIÓN, LUEGO UBICARSE EN “USER SETTING” Y PRESIONAR

(NUMERAL), AHORA ELEGIR LA OPCION “ACCESS MODE”

*Si se desea un acceso: solo con huella, solo con tarjeta, o con tarjeta mas huella

Escoja la opción : 1. FP/TAG

*Si se desea un acceso: solo con huella, solo con tarjeta, solo con Pin, tarjeta + huella o Pin +
Huella.

Escoja la opción: 2. Tag or Pin.

*Si se desea un acceso: Tarjeta +Pin / Tarjeta +Pin + Huella

Escoja la Opciòn: 3. & Pin

ENROLAMIENTO DE HUELLAS DIGITALES POR BOTONERA

 Ingresar a programación

 Luego ubicarse en la opción “USER SETTING” y presionar ( numeral)

 Ahora seleccionar la opción “ENROLL FP” y presionar ( numeral)

 Ingresar el orden de usuario en formato de 5 dígitos Ejm si es el usuario 2 se debe

ingresar 00002.

 Finalmente poner el dedo ( índice o medio ) de la mano derecha dos veces, la pantalla
LCD avisará cuando retirar el dedo por cada vez.

 Para tener un respaldo del registro de huella, repetir el proceso anterior; pero con el
dedo ( índice o medio ) de la mano izquierda.

BORRADO DE HUELLAS DIGITALES POR BOTONERA

 Ingresar a programación

 Luego ubicarse en la opción “USER SETTING” y presionar ( numeral)

 Ahora seleccionar la opción “DELETE FP” y presionar (numeral)

 Ingresar el orden del usuario en formato de 5 dígitos Ejm usuario 1 sería 00001

 O ingresar el numero 9999(numeral), para borrar todas las huellas.

INGRESAR TARJETAS EN EL MÓDULO DE HUELLA POR BOTONERA

 Ingresar a programación

 Ubicarse en la opción “ADD/DELETE” y presionar ( numeral)

 Ahora seleccionar la opción “ADD- CARD ID” y presionar ( numeral)

 Ingresar el orden del usuario en formato de 5 dígitos Ejm. Usuario 10 sería 00010

 Ahora ingresar el código de las tarjetas.

  24

El campo numérico más pequeño es el “SITE CODE” y el campo mas grande es el “CARD
NUMBER”

BORRADO DEL TARJETAS EN EL MÓDULO DE HUELLA, POR BOTONERA.

 Ingresar a programación

 Ubicarse en la opción “ADD/DELETE” y presionar (numeral).

 Ahora seleccionar la opción DELETE-ADDR.

 Ingresar el orden de usuarios ( en rango ), que se desean borrar o repita el orden de

usuario tanto al inicio como al final.

Ejm.

Si se desea borrar un solo usuario sería :

00003 al 00003 para el usuario 3

Y si se desea borrar un grupo de usuarios seria:

00004 al 00012, para borrar desde el usuario 4 al 12.

PARA CONFIGURAR CÓDIGOS PIN POR BOTONERA

 Ingresar a programación

 Ubicarse en la opción “USER SETTING” y presionar el botón (numeral )

 Ahora elegir la opción “ PASSWORD” y presionar el botón (numeral)

 Ingresar el orden de usuario en formato de 5 dígitos y presionar ( numeral)

 Finalmente ingresar el código Pin del usuario( solo 4 dígitos) y presionar ( numeral).

PARA EDITAR UN CODIGO PIN

Repita los pasos anteriores y coloque el nuevo código Pin al usuario que lo requiera.

PARA BORRAR UN CODIGO PIN O TODOS LOS CODIGOS PIN

 Ingresar a la opción ADD-DELETE, presionar ( numeral) y ubicarse sobre DELETE-

ADR.

 Finalmente presionar (numeral) e ingresar el orden de usuario o usuarios que se

desean borrar.

  25

Configuración del DIP Switch en el módulo de comunicación TCP/IP “SOYAL “

Con esta configuración el modulo trabajará en TCP/IP con una dirección establecida.
Este modulo viene con un IP de fabrica ( 192.168.1.127 ) y con el puerto 1621, si se
desea cambiar estos valores debe abrir el aplicativo “NET 727”. Para ello debe hacer
clic en “INICIO”, luego click en “ TODOS LOS PROGRAMAS” , después ubicar
“SOYAL SOFTWARE” y en el menú que se despliega hacer click en “NET 727”







Hacer clic en “ GET “ y cuando se cargue todos los datos de fábrica de cada modulo, hacer las
modificaciones respectivas de los datos de RED a configurar y luego hacer clic en “WRITE”

Importante : tener un registro ( anotar en papel ) el numero IP que se esta configurando en el
modulo IP.

Una vez configurados los datos de RED, hacer clic en “EXIT”.

  26
