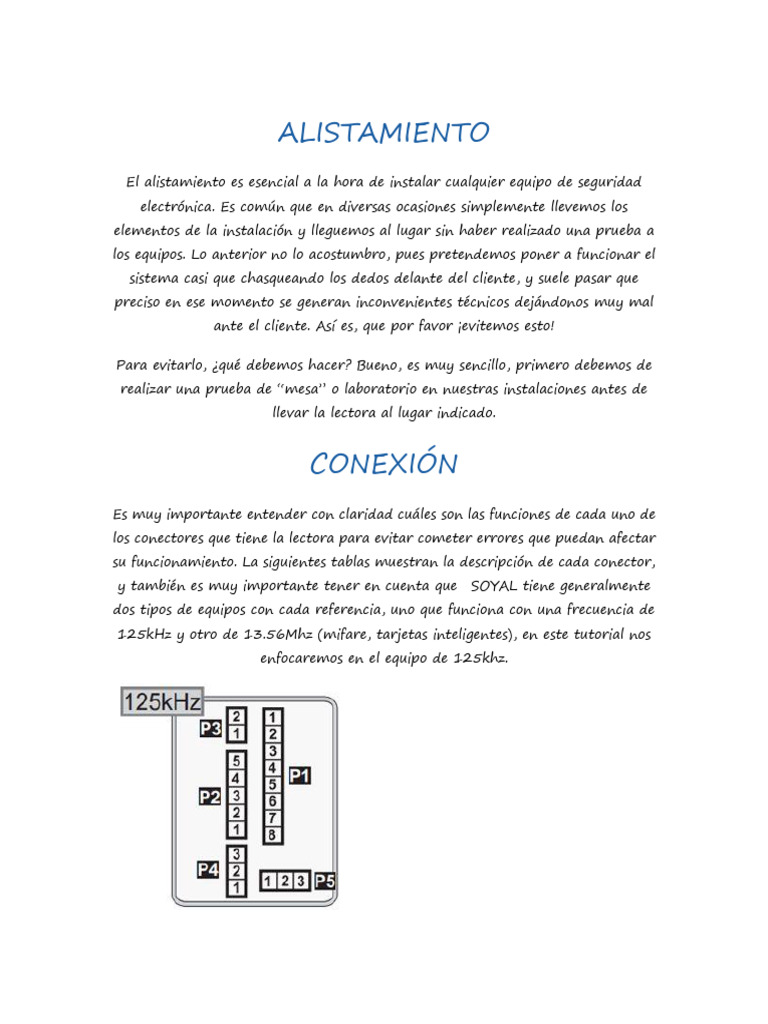

ALISTAMIENTO

El alistamiento es esencial a la hora de instalar cualquier equipo de seguridad

electrónica. Es común que en diversas ocasiones simplemente llevemos los
elementos de la instalación y lleguemos al lugar sin haber realizado una prueba a
los equipos. Lo anterior no lo acostumbro, pues pretendemos poner a funcionar el
sistema casi que chasqueando los dedos delante del cliente, y suele pasar que
preciso en ese momento se generan inconvenientes técnicos dejándonos muy mal
ante el cliente. Así es, que por favor ¡evitemos esto!

Para evitarlo, ¿qué debemos hacer? Bueno, es muy sencillo, primero debemos de
realizar una prueba de “mesa” o laboratorio en nuestras instalaciones antes de
llevar la lectora al lugar indicado.

CONEXIÓN
Es muy importante entender con claridad cuáles son las funciones de cada uno de
los conectores que tiene la lectora para evitar cometer errores que puedan afectar
su funcionamiento. La siguientes tablas muestran la descripción de cada conector,
y también es muy importante tener en cuenta que SOYAL tiene generalmente
dos tipos de equipos con cada referencia, uno que funciona con una frecuencia de
125kHz y otro de 13.56Mhz (mifare, tarjetas inteligentes), en este tutorial nos
enfocaremos en el equipo de 125khz.
 Otro punto importante a tener en cuenta es el consumo de potencia que los
equipos requeridos tendrán en el sistema, para determinar de esta forma las
características de la fuente de voltaje necesaria, en el caso de la lectora AR-721H
cuando trabaja a 12VDC su consumo es de 250mA.

Recomendaciones Importantes del fabricante:

1. Las lectoras y los dispositivos de bloqueo como los Electroimanes deben de
contar con fuentes separadas para los dos sistemas. No deben de compartir la
misma fuente.
2. El cableado de la red de RS-485 debe ser blindado calibre 22 o 24.
3. El cableado en red debe de ser en bus y no en estrella.
Conector P1

Aplicación Pin Color Descripción

Relevo Salida Normalmente Abierta (12VDC -

1 Blanco Azul
1Amp)
 Blanco Salida Normalmente Cerrada (12VDC -
2
Violeta 1Amp)

3 Blanco Común (12VDC - 1Amp)

Contacto Entrada normalmente cerrada activa baja ( -

4 Naranja
Puerta de la fuente)
 Entrada normalmente abierta activa baja ( -
Botón de Salida 5 Violeta
de la fuente)

Salida de
6 Gris Salida activa baja (max 12VDC - 100mA)
Alarma

Alimentación 7 Rojo Positivo de la Fuente

 8 Negro Negativo de la Fuente

Conector P2

Aplicación Pin Color Descripción

1 Azul Delgado Entrada wiegand datos 1

Datos Wiegand

2 Verde Delgado Entrada wiegand datos 0

Sonido Buzzer 3 Rosado Salida de Sonido de Buzzer (5VDC - 100mA)

4 Café Salida de Led en Verde (5VDC - 20mA)

LED

5 Amarillo Salida de Led en Rojo (5VDC - 20mA)

Conector P3

Aplicación Pin Color Descripción

1 Rojo Normalmente Cerrado

Tamper

2 Naranja Común
 3 Amarillo Normalmente Abierto

Conector P4

Aplicación Pin Color Descripción

1 Verde Grueso RS-485- (B-)

Red RS-485

2 Azul Grueso RS-485+ (A+)

Conector P5

Aplicación Pin Color Descripción

1 Negro GND

General 2 Blanco Salida de Coacción

3 Violeta Armado
El siguiente diagrama muestra las conexiones básicas de la lectora AR-721H con
los electroimanes, el contacto de la puerta y el botón de salida.

Conexión Lectora AR-721H con Electroiman

Contacto de Puerta y Botón de Salida.

El siguiente diagrama muestra las conexiones básicas de la lectora AR-721H con

las lectoras wiegand esclavas AR-721U que es una lectora de tarjetas.
 Conexión Lectora AR-721H con Lectora wiegand AR-721k.

En caso de que se requiera realizar conexión en red RS-485 para tener

administración y registros del sistema desde un PC se requiere un conversor.
SOYAL cuenta principalmente con dos conversores, uno de USB a RS-485
(AR-321CM) y otro de RS-485 a TCP/IP(AR727CM). El siguiente diagrama
muestra las conexiones con los dos conversores mencionados.

Conexión Lectora AR-721H con el Conversor AR-321CM de Soyal

Conexión Lectora AR-721H con el Conversor AR-321CM de Soyal
 Conexión Lectora AR-721H con el Conversor AR-727CM de SOYAL.

Información importante:
1. El número maximo de lectoras que podemos tener en un bus de RS-485 es
254.89432b 1
.
2. La distancia máxima del bus RS-485 de SOYAL es 300mts, y cada 32
lectoras o 300mts debemos instalar el repetidor RS-485 de SOYAL.

PROGRAMACIÓN EN LA LECTORA
Una vez conectados los equipos, recomiendo entonces pasar a realizar la
configuración que debe hacerse directamente desde el teclado de la lectora
AR-721H. Tenga en cuenta que cuando se termina de digitar un comando la
 lectora emite un sonido y muestra el led en verde si fue aceptado, y emite dos
sonidos y el led en rojo si fue rechazado. A continuación seguiremos los pasos
recomendados:

1Ingrese a programación con el comando *123456#, al realizar esta operación

el led de la lectora quedara intermitente cada 0.5 segundos (en estado normal el
led de la lectora queda intermitente cada 1 segundo) y emitirá varios sonidos.
Tenga en cuenta que si después de ingresar a programación la lectora no tiene
actividad por 30 segundos, esta se sale automáticamente de programación. Al
finalizar la programación de todo el sistema debe de salir de programación
con*# (salir normal) o con **# (salir armando el sistema de alarma).

2Cambio de clave maestra: este paso es muy importante por razones de

seguridad y en la mayoría de las instalaciones lo omiten, pero es un riesgo muy
grande dejar la clave de fábrica ya que podrían sabotear fácilmente el sistema.
Entonces, después de ingresar a programación se debe digitar:

09*PPPPPPRRRRRR#, donde,
PPPPPP= es la nueva clave maestra, la cual debe de ser de 6 dígitos
RRRRRR= es la nueva clave maestra que debe digitarse de nuevo para
verificación.
ej: si quisiéramos cambiar la clave maestra a 333444 el comando
sería: 09*333444333444#.

3Asigne el número de identificación (ID) que la lectora tendrá en el bus de

RS-485, por defecto todas las lectoras tienen el ID 1. (Este paso puede omitirlo si
solo va a trabajar con la lectora en modo autónomo)

00*NNN#, donde NNN= es el número de identificación y debe de ser de 3

dígitos.
ej: si queremos asignarle el ID 9 el comando sería: 00*009#

4Asigne el tiempo en que permanecerá activado el relevo cuando hay un acceso

válido.
 02*TTT# donde
TTT= tiempo en segundos y requiere tres dígitos, por defecto su valor es 5
segundos.
ej: si queremos habilitar este tiempo para 3 segundos el comando
sería : 02*003#

5Programación del campo de funciones especiales 20. Este campo contiene varias
funciones generales que se describen a continuación:

CAMPO 20

Función Por defecto Valor Descripción

 Habilita la lectora para Tiempos y Asistencia del
Tiempos y Personal, es decir, los reportes de a qué horas
Habilitado 1
Asistencia ingresaron, salieron y cuanto tiempo trabajó cada
empleado.

Permite que cuando se usa un contacto magnético en

Auto Bloqueo de la puerta y se tiene habilitada esta función, el
Deshabilitado 2
Puerta electroimán se bloquee automáticamente después de
una acceso válido y tan pronto la puerta es cerrada.

Apertura Permite dejar la puerta desbloqueada un periodo de

Deshabilitado 4
Automática tiempo
Botón de Salida Habilitado 16 Permite habilitar o deshabilitar el botón de salida

Controlador
Deshabilitado 32 Actualmente no se usa
Maestro

Permite identificar si la lectora está siendo usada

Entrada/Salida Deshabilitado 64 para entrar (valor 0) o para salir (valor 64) de un
área.
 Permite habilitar o deshabilitar la función de
Anti-passback Deshabilitado 128
antipassback

Para determinar el valor a asignar en el campo 20 solo debemos sumar los valores
de cada función que queremos habilitar (excepto el de tiempos y asistencia que
funciona al contrario, si no lo sumamos lo habilitamos). Así, el comando sería:

20*NNN# donde,
NNN es el número resultado de sumar los valores que tiene cada función que
queremos habilitar
ej: si queremos habilitar tiempos y asistencia, el botón de salida,
antipasback y que la lectora sea usada para salir de un área el comando sería:

NNN= Tiempos y asistencia (no se suma para habilitar) + Botón de Salida +

Antipassback + Entrada/salida = 16 + 64 +128 = 208.

20*208#

6Programación del campo de funciones especiales 24. Este campo contiene varias
funciones generales que se describen a continuación:
 CAMPO 24

Función Por defecto Valor Descripción

Auto apertura de Permite habilitar la apertura automática

puertas sin pasar Deshabilitado 1 independiente de que alguna tarjeta haya
tarjetas ingresado antes.

Permite determinar si la salida de alarma

Salida Alarma/
Deshabilitado 2 (valor 0) se va a usar para esta función o para
Control de Ascensor
hacer control de ascensores (valor 2).
Detener alarma por
puerta cerrada o Habilitado 64
apertura con Botón

Botón de Timbre Deshabilitado 128 Habilita el botón # del teclado como timbre

Para determinar el valor a asignar en el campo 24 solo debemos sumar los valores
de cada función que queremos habilitar. Así, el comando sería:

24*NNN# donde NNN es el número resultado de sumar los valores que tiene
cada función que queremos
habilitar.

ej: si se requiere habilitar la "Salida de alarma" + "Detener alarma por.."el

comando sería:

24*064#

7Programación del campo de funciones especiales 28. Este campo contiene varias
funciones generales que se describen a continuación:
 CAMPO 28

Función Por defecto Valor Descripción

Permite que la lectora controle dos puertas con el uso de

Apertura de una lectora wiegand esclava, esto requiere colocar un
Deshabilitado 64
Dos Puertas relevo externo en la salida de alarma para controlar la
otra puerta.

Alarma Permite generar una alarma cuando se abre la puerta

Apertura Deshabilitado 128 de manera forzada, es decir, sin un acceso válido por
Forzada clave o trajeta.

Para determinar el valor a asignar en el campo 28 solo debemos sumar los valores
de cada función que queremos habilitar. Así, el comando sería:

28*NNN# donde NNN es el número resultado de sumar los valores que tiene
cada función que queremos
habilitar.

ej: si se requiere habilitar la apertura de dos puertas el comando

sería, 28*064#.

En caso de que se quiera usar la lectora en modo de red administrando todo el

 sistema desde un PC, los siguientes comandos pueden ser omitidos ya que son
muchos más sencillos desde el software 701 Client de SOYAL.

8Luego podemos grabar una clave en caso de ser requerida y existen dos modos,
el primero es "tarjeta y clave", la cual requiere que primero se pase una tarjeta y
luego la clave para permitir el acceso y el segundo es "tarjeta o clave" el cual
permite que cada usuario tenga una clave o una tarjeta para permitir el acceso,
miremos entonces los comandos:

Modo Tarjeta o Clave

12*UUUUU*PPPP# donde, UUUUU= posición del usuario donde queremos
crear la clave
PPPP= clave del usuario.

Modo Tarjeta y Clave

13*UUUUU*PPPP# donde, UUUUU= posición del usuario donde queremos
crear la clave
PPPP= clave del usuario.

9Ahora, para grabar una tarjeta usamos el siguiente comando:

19*UUUUU*QQQQQ# y luego pasamos la tarjeta por la lectora.

donde UUUUU=es la posición del usuario donde queremos grabar la tarjeta

QQQQQ= es la cantidad de tarjeta que vamos a grabar, si la numeración de las
tarjetas es consecutiva podemos grabar varias tarjetas con un solo comando, de lo
contrario solo podemos grabar de una en una.

ej1: Para grabar dos tarjetas cuya numeración no es consecutiva en la posición 55

y 56 debemos digitar los siguientes comandos:

19*00055*00001# y pasar la primera tarjeta

19*00056*00001# y pasar la segunda tarjeta

ej2: Para grabar 100 tarjetas con numeración consecutiva desde la posición de
usuario 201 el comando
seria:

19*00201*00100# y pasamos la tarjeta de menor numeración y luego todo el

lote de tarjetas una por una.

10Por último, veremos el comando como borrar un usuario:

10*SSSSS9EEEEE# donde, SSSSS= la posición inicial desde donde queremos

borrar.
EEEEE=la posición final hasta donde
queremos borrar.

ej: el comando para borrar desde el usuario 10 hasta el 20 sería:

10*00010900020#.

CONFIGURACIÓN BÁSICA USANDO EL

SOFTWARE
En esta parte vamos a aprender a configurar las funciones básicas del software
701 Server y 701 Client. A continuaciones veremos cada uno de los pasos:

1Primero siempre se necesita instalar el software 701 Server, ya que éste es pre
requisito para poder instalar el 701 Client. Este software nos permite
básicamente configurar el puerto por donde recibiremos la información, las
lectoras controladoras que tenemos en nuestro sistema y verificar el estado de la
comunicación con los equipos.

2Instalar el software 701 Client, este software nos permitirá administrar los
usuarios en general.
3Configurar el COM en el 701 Server, cuando abrimos el software nos solicita un
usuario y una contraseña, por defecto son "supervior" y "supervisor"
respectivamente. Si estamos usando un conversor USB (AR-323CM) de SOYAL
debemos haber instalado los drivers y determinar por qué puerto serial lo
reconoció el sistema operativo (si el puerto COM es superior a 6 debemos
cambiarle el COM a cualquiera que esté libre del 1 al 6) y seleccionar este puerto
COM, si es un conversor IP (AR-727CM) debemos solamente seleccionar la opción
TCP/IP. Además, en este punto es muy impotante verificar que la opción "Polling
Message From Controller" este seleccionada.

4Configurar el LAN, en este botón podemos colocar todas las lectoras

controladoras de SOYAL que tenemos dentro de nuestra red, los números de la
izquierda corresponden a él ID que le hemos asignado a la lectora en la sección
anterior usando el teclado, luego el siguiente campo nos permite seleccionar el
modelo del equipo, para nuestro caso el modelo correcto es "721/757/737H V3"
(con frecuencia este paso lo omiten y más adelante se generan varios errores al
intentar descargar con el modelo de lectora equivocado). Si contamos con un
conversor IP debemos habilitar la casilla "IP", colocar la dirección que se le asignó al
conversor IP (por defecto es la 192.168.1.127) y el puerto (por defecto es el
1621).
 5Para finalizar la configuración del 701 Server debemos ir al Botón "Line" y
verificar el estado de la conexión de los equipos instalados, si aparece una "X" en un
círculo rojo, significa que no hay conectividad y debemos validar la conexiones
físicas y luego la configuración del 701 Server en los pasos anteriores. Si aparece
una "Y" en un círculo azul significa que las conexiones son correctas.

6Ahora pasamos a la configuración del 701 Client, el cual también por defecto
requiere el mismo usuario y contraseña del 701 Server. Luego de ingresar lo
primero que recomiendo es ir al botón Dnld y seleccionar en la parte inferior todas
las lectoras controladoras de nuestro sistema, después darle clic en "Clock" para
sincronizar la fecha y el reloj del PC con todas las lectoras.

7Crear Puertas, en este paso vamos a crear las puertas a las que podemos tener
acceso en nuestro sistema, para esto vamos al botón que dice "Area" y en esta
ventana seleccionamos "Add Door", lo cual nos despliega otra ventana que nos
permite colocar el número del ID de la lectora y el nombre que queremos asignarle,
por último damos clic en "EXIT" para salir.
8Crear Grupos de Puertas, esta opción nos permite crear los grupos de puertas
para luego asignarles a cada usuario. Es posible que no lo necesites, eso realmente
depende de las necesidades del proyecto, donde se determinará si se requiere
restringir el acceso de los usuarios a algunas puertas. Es muy sencillo, para esto
vamos al botón "Group" el cual nos permite en la parte superior derecha
seleccionar el número de grupo que queremos configurar (puedes seleccionar varios
dependiendo de los requerimientos) después en la parte izquierda se encuentran
todas las puertas disponibles en el sistema y habilitas solo las puertas que quieres
que tengan acceso los usuarios del grupo. En la siguiente imagen, por ejempo está
el grupo 1 que solo tiene acceso a la puerta bodega.
9Crear Zonas Horarias, en caso de que se requiera restringir por horario se puede
usar el botón "Zone" para crear las zonas horarias en las que los usuarios pueden
ingresar. Primero debe seleccionar el número de zona horaria que queremos
configurar, ésta se encuentra en la parte superior derecha, luego en la parte
izquierda encontramos los días de la semana de domingo a sábado (en inglés) y las
columnas "start" (Hora inicial) y "End" hora final nos permiten configurar la hora
inicial y final respectivamente en que estarían habilitados los usuarios en esta zona
horaria. Después, es muy importante cerrar la zona horaria seleccionando en
"LINK" la opción "END", de lo contrario la zona no funcionará. Por último,
debemos dar clic en "Save" y en "Exit" para guardar la zona y salir.
 10Crear usuarios, para esto debemos ir al botón "Users" y configuramos el
usuario de la siguiente forma:

"Lock": Permite bloquear la ventana para que no cambie, ya si no habilitamos esta

opción, cuando cualquier usuario pase su tarjeta en cualquier lectora del sistema la
ventara mostará los datos de ese usuario.
"User Num": Seleccionamos la posición del usuario que queremos crear, podemos
usar desde el 0 hasta el 1023 para esta lectora, pero en lo personal me gusta
comenzar utilizando el usuario 1.
"Card ID": Permite colocar el número de la tarjeta, donde los cinco dígitos antes
de la coma, se ponen en la casilla izquierda y los cinco dígitos después de la coma
en la casilla derecha.
Modo del usuario: Esta opción se encuentra la parte derecha del número de la
tarjeta y nos permite 4 opciones:
"Invalid": tarjeta deshabilitada, es decir que no tiene acceso a ninguna puerta
del sistema.
"Card only": Solo tarjeta
"Card or PIN": Tarjeta ó Clave
"Card and PIN": Tarjeta y Clave
 "Zone": Permite seleccionar la zona horaria a la que tendrá acceso el usuario
"Group": Permite seleccionar el número de puerta que tendrá el usuario
"Name": Nombre del usuario, recomiendo que tengan un estándar para ingresar
los nombres (todo en mayúsculas o todo en miniscúlas) ya que las búsquedas en la
base de datos se diferencias las mayúsculas de las minúsculas

Después de esta configuración podemos dar clic en el icono de diskette amarillo

para guardar y en el icono de la fecha a la derecha con una puerta para salir.

11Por último, volvemos a Dnld y le damos la opción "All Items" Para descargar
todas las configuraciones.
