Fan Coil para 2 tubos, 2 tubos con Resistencia Eléctrica y 4

tubos, control 2-3 líneas de válvulas.

Gabriela Vargas Área Industrial -Línea Aplicada

Ingeniero de ventas Línea aplicada
Dirección: IV Centenario 776 – Las Condes, Santiago de Chile
Directo: +56 2 23870 857 Móvil: +56 9 44361 692
gvargas@mardelsur.cl
 9. Ambiente de trabajo: 0°C – 45°C; 5-95%HR (sin rocío).

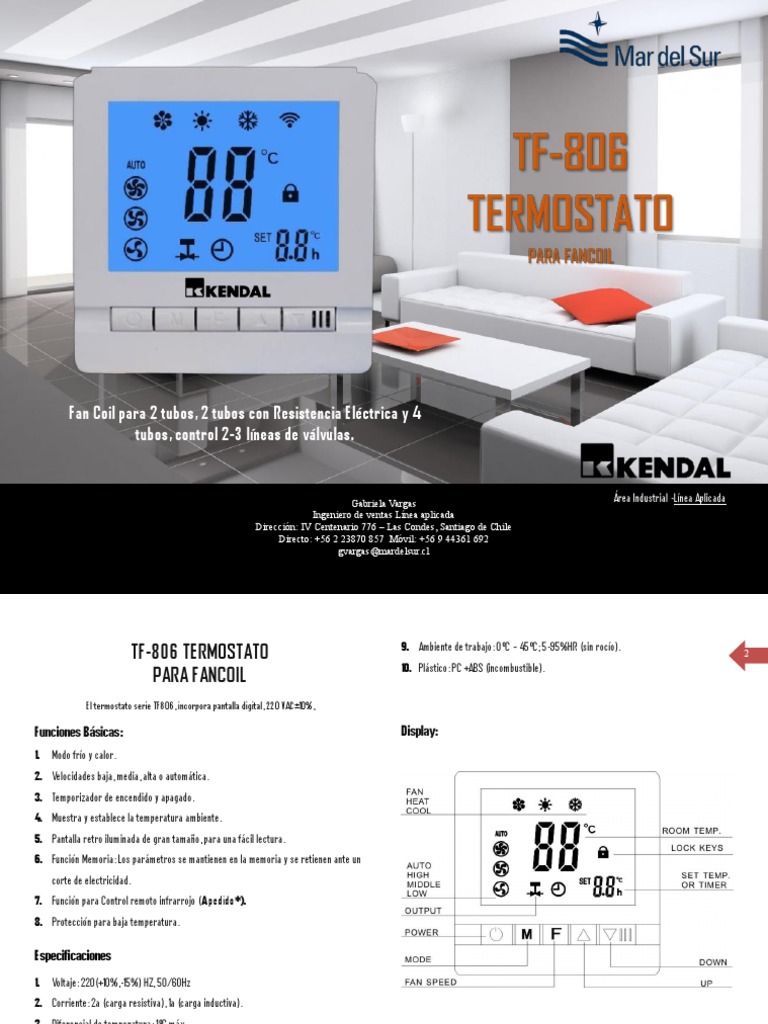

TF-806 TERMOSTATO 2
10. Plástico: PC +ABS (incombustible).
PARA FANCOIL
El termostato serie TF806, incorpora pantalla digital, 220 VAC±10%,

Funciones Básicas: Display:

1. Modo frío y calor.
2. Velocidades baja, media, alta o automática.
3. Temporizador de encendido y apagado.
4. Muestra y establece la temperatura ambiente.
5. Pantalla retro iluminada de gran tamaño, para una fácil lectura.
6. Función Memoria: Los parámetros se mantienen en la memoria y se retienen ante un
corte de electricidad.
7. Función para Control remoto infrarrojo (A pedido*).
8. Protección para baja temperatura.

Especificaciones
1. Voltaje: 220(+10%,-15%) HZ, 50/60Hz
2. Corriente: 2a (carga resistiva), 1a (carga inductiva).
3. Diferencial de temperatura: 1°C máx.
4. Rango de seteo de temperatura: 5 – 35 °C.
5. Montaje: se monta directo en la caja de pared.
6. Rango de temperatura en el display: 0°C – 95°C.
7. Tipo de sensor: NTC
8. Color: blanco marfil.
 02 Modo Ahorro de Energía ON/OFF OFF 3
03 Control del Ventilador ON/OFF ON
04 Protección de Baja Temperatura ON/OFF OFF
05 Memoria de Corte ON/OFF ON
Operaciones Básicas: 06 Calefacción Auxiliar ON/OFF ON
Boton Función 07 2-tubos/4-tubos ON/OFF 2
Power Encendido / Apagado 08 Límite dif. temp superior -8~8℃ 1℃
09 Límite dif. temp inferior -8~8℃ -1℃
Up/down / Seteo de Temperatura o Valor
10 Modo Ventilación ON/OFF OFF
Mode M Cambio Frio / Calor
11 Seteo de Fábrica ON/OFF OFF
Fan F Cambio auto/alto/medio/bajo
Velocidad de Ventilador Códigos de Salida y Error:
Pres power por 3S Bloqueado / Desbloqueado de botones
Código de Salida: LCD display “ ”
Códigos de Error: E1=sensor corto
**Timer-off: Con el Control encendido, presione “F” por 5S, luego presione up/down
E2=sensor abierto
buton para ajustar el valor. El rango de seteo es entre 0.1-24.0hour. Se cancela esta
función si el valor es 0.0h.
Guía de Instalación
**Timer-on: con el control apagado, la forma de opera res igual que la función:
Debe ser instalado por un técnico especializado
timer-off.
Lea estas instrucciones cuidadosamente.
Errores al seguir esta información, puede dañar el producto o causar una condición
Programación avanzada: (Modo de Configuración para habilitar y deshabilitar peligrosa.
funciones) Siempre pruebe el correcto funcionamiento después de instalar
(Solo debe ser operado por Ingenieros del área) Precaución: Problemas eléctricos pueden causar un choque eléctrico o daño del producto.
Desconecte la corriente antes de instalar
A. Presione el botón “M” por 5 segundos en modo apagado para entrar en el modo
Configuración Consejos de Instalación
B. Presione ” / ” para elegir los parámetros
C. Presione “M” una vez, El parámetro parpadeará luego cambie el seteo con las teclas Instale el termostato a una altura mayor de 1,5mt sobre el piso, en un área con buena
“ / ” circulación de aire y temperatura promedio.
D. Presione “M” para confirmar el seteo No instale en lugares donde el termostato se pueda ver afectado por:
1. Aire Frio o Caliente de ductos de climatización
2. Luz directa del sol o calor de Equipos eléctricos Chimeneas
Cod. Function Range Factory setting
01 CalibraciónTemperatura -8~8℃ 0℃
 4

Instalación:

◇ Usar Caja de Conexiones estándar de 86mm

◇ Cuelgue el tornillo en la parte inferior de la cubierta
◇ Baje las líneas desde las terminales
◇ Conecte los cables
◇ Fije el termostato con 2 tornillos
◇ Enchufe las líneas a las terminales
◇ Fije la cubierta
◇ Fije el colgador a la caja de pared con tornillos
◇ Cuelgue el termostato en el colgador

Wiring:
