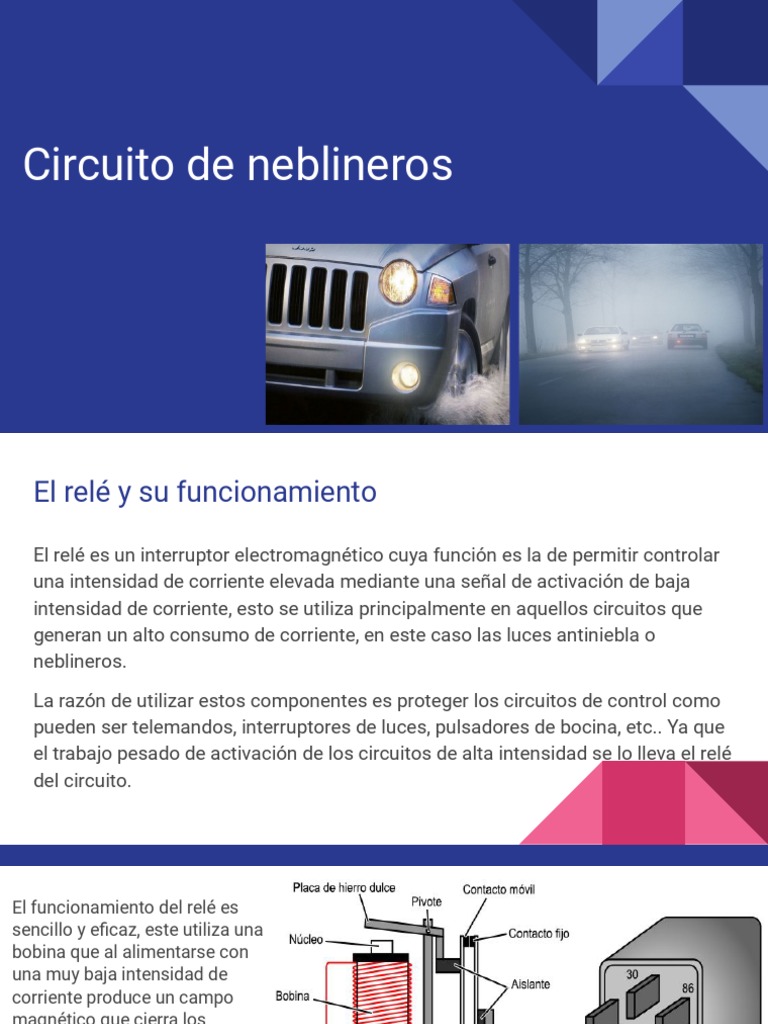

Circuito de neblineros

El relé y su funcionamiento

El relé es un interruptor electromagnético cuya función es la de permitir controlar


una intensidad de corriente elevada mediante una señal de activación de baja
intensidad de corriente, esto se utiliza principalmente en aquellos circuitos que
generan un alto consumo de corriente, en este caso las luces antiniebla o
neblineros.

La razón de utilizar estos componentes es proteger los circuitos de control como


pueden ser telemandos, interruptores de luces, pulsadores de bocina, etc.. Ya que
el trabajo pesado de activación de los circuitos de alta intensidad se lo lleva el relé
del circuito.
El funcionamiento del relé es
sencillo y eficaz, este utiliza una
bobina que al alimentarse con
una muy baja intensidad de
corriente produce un campo
magnético que cierra los
contactos del interruptor del relé.
Este componente cuenta con dos
circuitos:
-Circuito de control
-Circuito de potencia
Luces
Luces
45-120 ohms

Medición de resistencia
de la bobina del relé

Luces
12V

Comprobación del
circuito de potencia al
activar el relé

Luces
En la imagen
podemos
apreciar como
la corriente de
activación
requerida para
el relé es baja
en
comparación a
la intensidad
que podemos
controlar con
el para
encender las
luces
