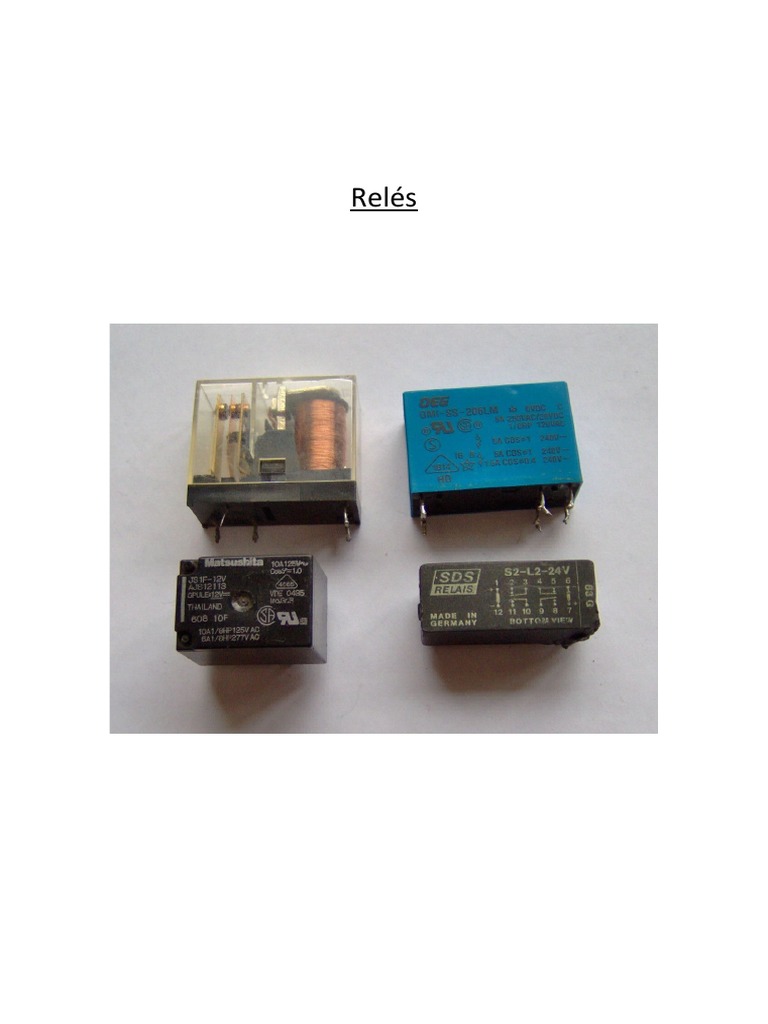

Relés

El relevador, relay o relé es un dispositivo electromagnético. Funciona como un

interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y
un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o
cerrar otros circuitos eléctricos independientes. Básicamente podríamos definir el relé
como un interruptor eléctrico que permite el paso de la corriente eléctrica cuando está
cerrado e interrumpirla cuando está abierto, pero que es accionado eléctricamente, no
manualmente.

El relé está compuesto de una bobina conectada a una corriente. Cuando la bobina se
activa produce un campo electromagnético que hace que el contacto del relé que está
normalmente abierto se cierre y permita el paso de la corriente por un circuito para,
por ejemplo, encender una lámpara o arrancar un motor. Cuando dejamos de
suministrar corriente a la bobina, el campo electromagnético desaparece y el contacto
del relé se vuelve a abrir, dejando sin corriente el circuito eléctrico que iba a esa
lámpara o motor.
¿Para qué sirven los relés?

Los relés sirven para activar un circuito que tiene un consumo considerable de
electricidad mediante un circuito de pequeña potencia -de 12 o 24 voltios- que imanta
la bobina. Supongamos que queremos motorizar una puerta de un garaje o de la
entrada de una finca. Para ello necesitaremos un mando a distancia que consigue
activar a través de un receptor esa pequeña carga de potencia que pone en marcha el
funcionamiento del relé: la bobina se imantará y cerrará el circuito eléctrico que
alimenta el motor que sirve para abrir la puerta. También lo podremos utilizar para
encender máquinas y motores, sistemas de alumbrado, etc.

En ocasiones, nos encontramos con circuitos de alumbrado que necesitan una gran
potencia para su funcionamiento. Al activarlos y desactivarlos indirectamente,
mediante el empleo de relés que funcionan con poca potencia, prevenimos posibles
riesgos y accidentes.

En automoción, los relés también son muy utilizados para activar ventiladores,
limpiaparabrisas, bocinas, elevalunas, etc. El relé de intermitentes permite que la luz
parpadee al activarla y que emita el sonido característico cuando está encendido.
Tipos de relé:

 Relés electromecánicos: que tiene variantes según el mecanismo de activación.

Pueden ser de tipo armadura, de núcleo móvil, reed o de lengüeta, relés
polarizados o relés tripolares.
 Relés de estado sólido: que son utilizados en situaciones donde hay un uso
continuo de los contactos del relé y se precisa una mayor velocidad en la
conmutación.
 Relés de corriente alterna.
 Relé temporizador o de acción retardada: Con estos relés se consigue que la
conexión o la desconexión se haga pasado un tiempo determinado.
 Relés térmicos: Se utilizan para proteger los motores de las sobrecargas.
Tienen unas láminas metálicas en su interior que se deforman más o menos
según el calor. Si llegan a un punto de deformación determinado porque ha
aumentado el calor del motor, abren el circuito y no dejan pasar la corriente.
 Relé Arduino: Con una placa de Arduino podemos controlar un relé. Solo
tenemos que conectar al relé a uno de los pines de 5 voltios que tiene esta
placa. Programando la placa podemos obtener resultados interesantes para
controlar encendidos de iluminación y motores.

Aplicaciones de los reles

 Inversor.
 Sistema de almacenamiento de baterías.
 Soporte de carga estacionario.
 Equipo industrial.
 Control de circuitos.
 Circuito con memoria.
 Receptor.
 Circuitos digitales.
