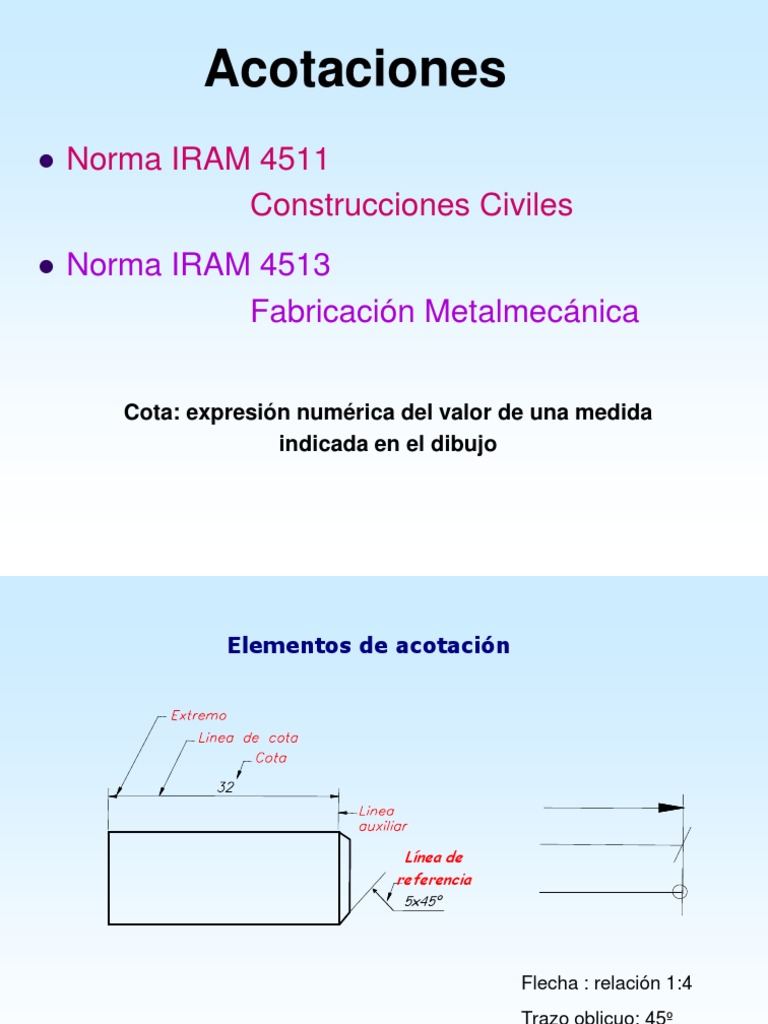

Acotaciones

 Norma IRAM 4511

Construcciones Civiles
 Norma IRAM 4513
Fabricación Metalmecánica

Cota: expresión numérica del valor de una medida

indicada en el dibujo
 Elementos de acotación

Línea de
referencia
5x45º

Flecha : relación 1:4

Trazo oblicuo: 45º
Unidad de medida: Norma 4513: En mm.
(no se indica) Norma 4511: En m.
 Extremos de cota

Tamaño proporcional al tamaño del dibujo

Los trazos oblicuos (en dibujos de

construcción) se dibujan a 45º.
Las flechas se dibujan en el interior de la línea
de cota.

Si no hay espacio, se colocan en el exterior,

prolongando la línea de cota. Utilizar un solo tipo de
graficación en los extremos
Si tampoco es posible, las flechas se de un mismo dibujo.
sustituyen por puntos.
 Líneas auxiliares de cota

Parten de la pieza y se prolongan unos 2 mm Se trazan perpendicularmente al elemento a

por encima de la línea de cota. acotar, salvo en casos excepcionales.

En chaflanes o redondeamientos se acota entre

Los ejes y las aristas vistas se pueden los puntos de intersección de las
aprovechar como líneas auxiliares de cota pero prolongaciones de las aristas.
no como líneas de cota.
 A tener en cuenta
en líneas de cota y auxiliares:

1 1
4 8

1 2
8
2 2
1
3
0
5
0
No deben cortar otras líneas del dibujo Las intersecciones se evitarán mientras sea
excepto que sea inevitable posible. Si no es posible ninguna línea debe
interrumpirse.
 Colocación de cotas . Métodos

Método E: texto alineado con línea de Método A: texto siempre horizontal

cota y ubicado sobre y ligeramente interrumpiendo la línea de cota en cotas
separado de la misma. no horizontales.

La colocación de cotas sobre las líneas de cota se realiza con el Método E, donde los
números van paralelos a la línea de cota, en cualquier posición de esta.

- Sobre la línea de cota cuando esta sea continua y

entre ambos trazos cuando sea interrumpida.
- Por lo general en el centro
En construcción: Se acota en la vista o corte que indique de manera mas
clara la forma del detalle y en lo posible a la derecha y debajo del dibujo.

Cotas angulares
- Se escriben para
que puedan leerse
con el dibujo en
posición normal.
-Se puede interrumpir
o no las líneas de
cota.
- Puede ser
progresiva
A tener en cuenta:

Una cota - se indica en un solo lugar

- se expresan en la misma unidad.
- funcional se expresa para lectura directa.
- no deben ser cortadas ni separadas por líneas
de dibujo

Si no hay espacio o este es reducido se puede:

- Trazar las flechas exteriormente y colocar la cota

interna.
- Usar líneas de referencia.
- Reemplazar las flechas por líneas oblicuas o
puntos.
 Arcos y Radios

Simbología
Diámetro: Ø

Radio: R

R o Ø se colocan delante de la cifra

Los radios se acotan :

- Con una sola flecha en
contacto con el elemento
acotado
- La flecha puede
encontrarse en el interior o
exterior del contorno del
elemento.
 Tipos de Acotaciones
 Acotación en Cadena: las cotas parciales se indican con
líneas de cotas consecutivas.
 Acotación en Paralelo: las líneas de cota se disponen
paralelamente partiendo de misma línea auxiliar.
 Acotación Combinada: combinación de las dos formas
anteriores.
 Acotación Progresiva o Acumulada: desde un origen y
sobre una misma línea de cota se indican en forma
sucesiva la suma acumulada de las medias.
 Por Coordenadas: para dar posiciones de puntos con
abscisas y ordenadas.
 Acotación en cadena

Cada elemento se acota a continuación del anterior.

Se utiliza cuando la acumulación de tolerancias no afecta al uso de la pieza.

Se puede utilizar en forma horizontal, vertical o inclinada.

 Acotación en paralelo

Se elige un plano de referencia

común (o Base de medidas) como
origen de diversas cotas. Las líneas
de cota son paralelas entre sí.

Propuesta: Complete y señale errores en sentido vertical

 Acotación combinada

Resulta del empleo simultáneo de acotación en cadena y acotación en paralelo.

Propuesta: Acote en la parte inferior de la siguiente forma: en cadena todas las medidas y
paralela una o dos veces .
 Acotación progresiva

Línea de referencia

Se elige un plano de referencia como origen de diversas cotas, pero éstas se colocan
sobre la misma línea de cota.
El origen se representa con un circulito.
El valor de la cota se indicará cerca de la flecha, paralelo a la línea auxiliar.
 Acotación por coordenadas

Se utiliza en piezas con diversos taladros.

Se elige un origen de referencia y en una tabla aparte se coloca el
valor de las coordenadas y de los diámetros.
A tener en cuenta en construcciones:

 Cuando en una vista se acotan simultáneamente medidas parciales se

colocan entre dibujo y cota total.

 Se trata de conseguir continuidad de cota, o sea abarcar la mayor

cantidad de locales y muros sobre una misma línea.

 Las cotas de nivel se indican con antepuesta a la cota, donde la

punta de la flecha toca el piso de nivel acotado.

 En escaleras se numera los peldaños desde la planta, colocándose la

diferencia de nivel.
Acotación de perspectiva

Las líneas de referencia y las líneas de cota

se dibujan siempre paralelas a los ejes.
