Municipalidad Provincial de Daniel Alcides Carrion

MUNICIPALIDAD PROVINCIAL DE DANIEL ALCIDES CARRION
CREACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN EL

BARRIO VISTA ALEGRE DEL DISTRITO DE YANAHUANCA - PROVINCIA DE
DANIEL ALCIDES CARRION - DEPARTAMENTO DE PASCO

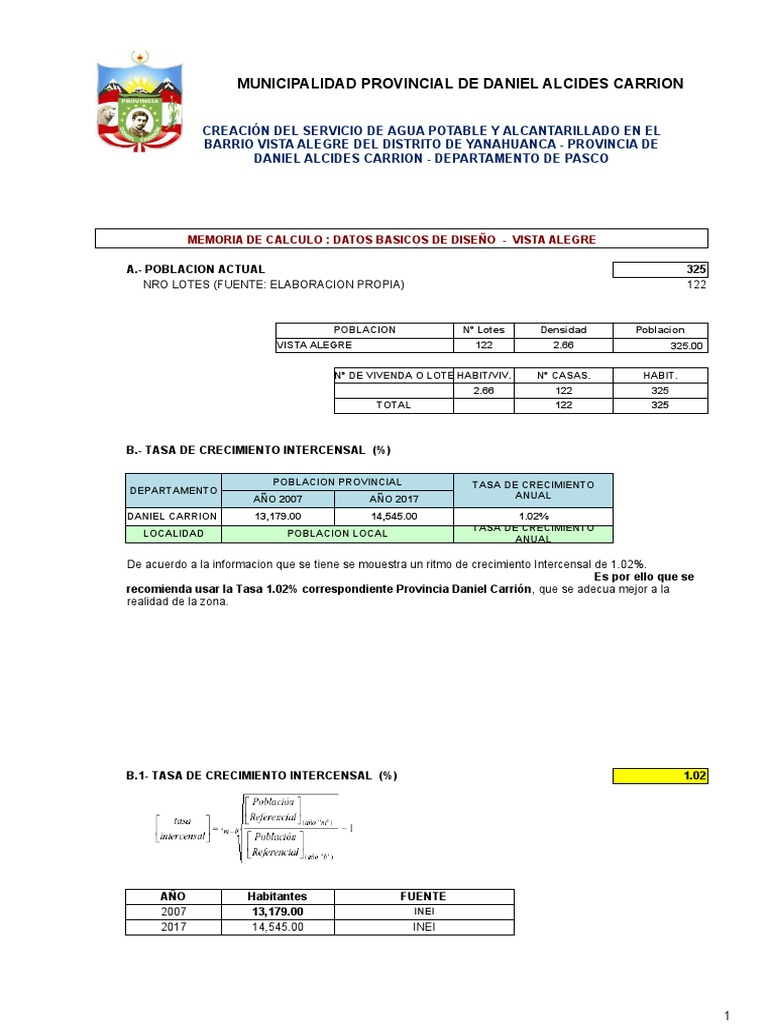

MEMORIA DE CALCULO : DATOS BASICOS DE DISEÑO - VISTA ALEGRE
A.- POBLACION ACTUAL 325

NRO LOTES (FUENTE: ELABORACION PROPIA) 122
POBLACION N° Lotes Densidad Poblacion

VISTA ALEGRE 122 2.66 325.00
N° DE VIVENDA O LOTE HABIT/VIV. N° CASAS. HABIT.

2.66 122 325
TOTAL 122 325
B.- TASA DE CRECIMIENTO INTERCENSAL (%)
POBLACION PROVINCIAL TASA DE CRECIMIENTO

DEPARTAMENTO
AÑO 2007 AÑO 2017 ANUAL
DANIEL CARRION 13,179.00 14,545.00 1.02%

TASA DE CRECIMIENTO
LOCALIDAD POBLACION LOCAL
ANUAL
De acuerdo a la informacion que se tiene se mouestra un ritmo de crecimiento Intercensal de 1.02%.

Es por ello que se
recomienda usar la Tasa 1.02% correspondiente Provincia Daniel Carrión, que se adecua mejor a la
realidad de la zona.
B.1- TASA DE CRECIMIENTO INTERCENSAL (%) 1.02
AÑO Habitantes FUENTE

2007 13,179.00 INEI
2017 14,545.00 INEI
1
CREACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN EL

BARRIO VISTA ALEGRE DEL DISTRITO DE YANAHUANCA - PROVINCIA DE
DANIEL ALCIDES CARRION - DEPARTAMENTO DE PASCO
MEMORIA DE CALCULO : DATOS BASICOS DE DISEÑO - VISTA ALEGRE
C.- PERIODO DE DISEÑO (AÑOS) 20.00

D.- POBLACION FUTURA 391.00
Pf = Po * ( 1+ r*t/100 )
E.- DOTACION (LT/HAB/DIA) RNE, NORMA OS 100, 1.4 Dotacion de Agua 180.00
F.- CAUDAL PROMEDIO AGUA POTABLE (L/Seg) Pf .D 0.81

Qo 
864000
F.- CAUDAL PROMEDIO DE AGUAS RESIDUALES (M3/Dia)

Factor de Retorno 0.80
Qprom. = 0.80 * Pob.* Dot./1,000 M3/Dia 56.30
Qprom. = M3/Seg 0.00065
2
CREACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN
EL BARRIO VISTA ALEGRE DEL DISTRITO DE YANAHUANCA -
PROVINCIA DE DANIEL ALCIDES CARRION - DEPARTAMENTO DE
PASCO
MEMORIA DE CALCULO : DATOS BASICOS DE DISEÑO
C .- AFOROS
.Se ubicaron 02 captaciones el cual se detallan acontinuacion
FUENTE 01.-Se hizo por el metodo de flotador, registrandose un llenado en un tiempo prom. de1 seg. Del cual se obtiene
un Qfuente=2.10 l/s
Este aforo se realizo en el mes de JUNIO. En epocas de Estiaje este caudal suele reducirse a 1.80QF incluso en las epocas
.mas criticas llega a 1.25QF
DESCRIPCION CAUDAL COMENTARIO
Fuente 01 101.910 l/s Epoca de Lluvias
Fuente 01 101.910 l/s 1.80Qf descenso promedio
Fuente 01 101.910 l/s 1.25 Qf descenso critico
Q= 101.91 lts/seg. Oferta de agua
Q= 101.91 > 1.05
La oferta del recurso hidrico existente en epocas de estiaje no cubre la demanda de agua actual
y el proyectado para un periodo de 20 años.
La oferta del recurso hidrico existente en epocas de estiaje no cubre la demanda de agua actual
DESCRIPCION CAUDAL MINIMO COMENTARIO COORDENADAS

Fuente 01 101.910 l/s 1.25 Qf descenso critico 338283E - 8840867N
Q= 101.91 lts/seg. Oferta de agua
Q= 101.91 > 1.05
POR LO TANTO: La oferta del recurso hidrico existente en epocas de estiaje cubre la demanda de agua actual
PASCO
MEMORIA DE CALCULO : SISTEMA DE AGUA POTABLE
DATOS GENERALES DEL PROYECTO

1) : CREACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN EL BARRIO VISTA ALEGRE DEL DISTRITO DE YANAHUANCA -
PROVINCIA DE DANIEL ALCIDES CARRION - DEPARTAMENTO DE PASCO
1) DETERMINACION DE DOTACION
POBLACION N° LotesDensidad
VISTA ALEGRE 122 2.66
TOTAL 325 Hab
Población Actual : 325 habitantes
A .- CÁLCULO DE LA POBLACIÓN FUTURA (Ver Hoja Parametros de Diseño)
rt
Pf  Pa (1  ) Pf = 391 hab.
1000
B .- CÁLCULO DE LA DEMANDA DE AGUA
Para sistema de abstecimiento directo (Conexión domiciliaria) se considerara una dotacion de
Demanda de dotación asumido: D = 180 (l/hab/día)
B.2.- VARIACIONES PERIODICAS

CONSUMO PROMEDIO DIARIO ANUAL ( Qm )
Se define como el resultado de una estimación del consumo per cápita para la población
futura del periodo de diseño, y se determina mediante la expresión:
Donde: Qm = Consumo promedio diario ( l / s )

Pf .D
Qm  Pf = Población futura
864000
D = Dotación ( l / hab / día)
Pf .D Qm1 = 0.81 (l/s)

Qm 
864000
2.916 M3/H
CONSUMO MEDIO DIARIO1 69.984 m3
Qm = Qm1 = 0.81 lt/seg
CONSUMO MÁXIMO DIARIO (Qmd) Y HORARIO (Qmh)
Se definen como el día de máximo consumo de una serie de registros observados durante los 365
días del año, y la hora de máximo consumo del día de máximo consumo respectivamente.
Donde:
Qm = Consumo promedio diario ( l / s )
Qmd  k1Qm ;
Qmh  k2Qm Qmd = Consumo máximo diario ( l / s )
Qmh = Consumo máximo horario ( l / s )
K1,K2 = Coeficientes de variación
RNE, NORMA OS 100, 1.5 Variaciones de Consumo
K1 = 1.3 K2= 1.8-2.5
PASCO
MEMORIA DE CALCULO : SISTEMA DE AGUA POTABLE
K1 = 1.30 K2 = 2.00
Qmd  k 1Qm Qmd= 1.05 (l/s) Demanda de agua

o
o o
Qmh  k 2Qm Qmh= 1.62 (l/s)
C .- AFOROS
En la pagina previa se ha calculado el caudal mediante un aforo Tipo Vertedero Rectangular el caudal medido es optimo incluso en
.epocas de estiaje
DESCRIPCION CAUDAL COMENTARIO
Fuente 101.91 l/s Epoca de Estiaje
Q= 101.91 lts/seg. Oferta de Agua
101.91 > 1.05 OK!
La oferta del recurso hidrico existente en epocas de estiaje cubre la demanda de agua actual y el proyectado
para un periodo de 20 años.
VOLUMEN DE RESERVORIO
V = QM x 86400s x 0.250 / 1000 V= 17.8459 M3
Se asumira un volumen de Reservorio 20.00 m3

PREDIMENSIONAMIENTO
CIRCULAR
D r h = V Trabajando con : D= 3.40 V = 20.88
3.40 1.70 2.3 = 20.88 r= 1.70
h= 2.30
PROYECTO: MEJORAMIENTO Y AMPLIACION DE LOS SISTEMAS DE AGUA POTABLE E INSTALACION DEL
SISTEMA DE ALCANTARILLADO DE LA LOCALIDAD DE ROCCO – DISTRITO DE YANAHUANCA – PROVINCIA DE
DANIEL A. CARRION – DEPARTAMENTO DE PASCO
SISTEMA DE AGUA POTABLE DE LA LOCALIDAD DE ROCCO
MUNICIPALIDAD DISTRITAL DE :CONSULTOR
YANAHUANCA DISEÑO: JQC y FEL
FECHA : MARZO - 2011
MEMORIA DE CALCULO : RESERVORIO CIRCULAR
I.- DATOS
V = 20.00 m³ : Volumen necesario del Reservorio
hl = 0.50 m. : Altura de borde libre
&c = 2400.00 kg./m³ : Peso especifico del concreto
&a = 1000.00 kg./m³ : Peso especifico del agua
f'c = 210.00 kg./cm² : Esfuerzo ultimo del concreto
fy = 4200.00 kg./cm² : Esfuerzo de fluencia del concreto
S/C = 50.00 kg./m² : Sobre carga en la cúpula
Ócp = 15.00 kg./cm² : Esfuerzo permisible del concreto a compresion por pandeo
fct = 10.00 kg./cm² : Esfuerzo permisible de tension directa del concreto
fat = 800.00 kg./cm² : Esfuerzo permisible de tension directa del acero
Ós = 1.50 kg./cm² : Capacidad Portante del suelo Limo Arenosas
II.- DISEÑO DE LA CUPULA

Se recomienda que el diámetro de la cuba sea igual al mitad de la altura del reservorio.
De = 5.40 m. : Diámetro de la cúpula
f = 0.80 m. : Flecha de la cúpula
tc = 0.100 m. : Espesor de la cúpula
Dc = 5.55 m. : Diámetro del eje central de la cúpula
R = 5.21 m. : Radio de la cúpula
Dv = 0.60 m. : Diámetro de ventilación parte superior
Øo = 3.299 Grados : Angulo de integracion Inicial
Øf = 32.163 Grados : Angulo de integracion Final
CARACTERISTICAS DEL RESERVORIO f = 0.80
Volumen efectivo = 60.69 m³
h = 2.65 H = 3.15
De = 5.40
1.- METRADOS
POR CARGA MUERTA
Peso Propio de la cúpula = 240.00 kg./m²
Acabado = 70.00 kg./m²
Wcm = 310.00 kg./m²
Wu cm = 465.00 kg./m²
POR CARGA VIVA
= 50.00 kg./m²
Ws/c = 50.00 kg./m²
Wu s/c = 90.00 kg./m²
2.- CÁLCULOS ESFUERZOS Y VERIFICACION DEL ESPESOR

Se tiene :
Nø : Fuerza en sentido meridiano
N'ø : Fuerza en sentido paralelo
Empleando la ecuación para una cascara esferica se determina los esfuerzos.
Fuerza de tension Nø = 1813.69 kg./m
Fuerza de compresión N'ø = 1079.47 kg./m
Verificamos el espesor
Tambie n = 9, relación de modulos de elasticdad Es/Ec
* Por tension
t t = (1/fct - n/fat ) T tt = 1.61 < 10 cms. ok.
* Por Compresion ( la falla es mas por pandeo )


t p = C / Ócp tp = 0.72 < 10 cms. ok.

La zona critica de las cascaras son los bordes, es por eso que se recomienda realizar un ensanche L
L = 1.80 m. : Longitud de ensanche 24 tc

tce = 16 cm. : espesor de la cúpula ensanchada 1,5 tc
3.- CÁLCULO DE ACEROS

* CALCULO DE REFUERZO CIRCUNFERENCIAL
Se sabe que :
As = NØ / fat As = 2.27 > Asmin ok.

Pero también :
Asmin = 0,18 tc Asmin = 1.80 cm²/m
Para :
Ø 3/8" = 0.71 cm² El espaciamiento será: S = 31.32 cm
Pero se colocara Ø 3/8" a 20 cmts.
* CALCULO DE REFUERZO MERIDIONAL

Como se sabe que los momentos que se producen en las cascaras son despresiables se trabajara con el Asmin.
Asmin = 0,18 tc Asmin = 1.80 cm²/m
Para :
4.- DISEÑO DE LA VIGA DE BORDE

El esquema de fuerza que actua sobre la viga es el siguiente:
Nø H = NØ x Cos Øf H = 1151.51 kg.

Ø
H T = H x Dc/2 T = 3195.44 kg.
CALCULO DE LA SECCION DE LA VIGA
Av = (1/fct - n/fat ) T Av = 283.60 cm²
La viga será de : 0.30 cm. x 0.30 cm.
CALCULO DEL ACERO
As = T/ f at As = 3.99 cm²
Será 4 Ø 5/8" con estribos de 3/8" cada 0,20 m.
III.- DISEÑO DE LA CUBA

1.- CÁLCULO DE TENSIONES
Mediante una tabla de coeficientes se determinar las tensiones ( ACI, JULIO RIVERA FEIJOO)
Se diseñara con un :
Y
t = 20 cm. De
H
T = Coef x w H Dc /2 t
Y T
0.00 1185.53 Y 0.00
0.32 1983.30 0.32
0.63 2865.27 0.63
0.95 3800.82 0.95
1.26 4783.15 1.26 Tmax. = 5766.32 Kg.
1.58 5412.52 1.58
1.89 5596.22 1.89
2.21 5766.32 2.21
2.52 5404.01 2.52
2.84 3005.60 2.84

3.15 1151.51 3.15
DIAGRAMA DE TENSIONES
VERIFICACION DEL ESPESOR

Se sabe que :
t = (1/fct - n/fat ) T t = 5.12 < 20 cms. ok.
2.- CÁLCULO DE MOMENTOS

También se empleara los coeficientes para determinar los Momentos (ACI, JULIO RIVERA FEIJOO)
M = Coef x w x H³
Y M
0.00 0.00 Y 0.00
0.32 0.16 0.32
0.63 0.47 0.63
0.95 2.84 0.95
1.26 5.31 1.26
1.58 6.25 1.58
1.89 37.51 1.89 Mmax. = 309.43 Kg.-m
2.21 68.76 2.21
2.52 78.14 2.52
2.84 -12.50 2.84
3.15 -309.43 3.15
DIAGRAMA DE MOMENTOS
3.- CÁLCULO DE REFUERZOS

REFUERZO HORIZONTAL
se sabe que
d = 17.5 cm. Para un recubrimiento de : 2.5 cm. En la cuba
As = T/ f at As = 7.21 cm²/m. > Asmin. ok.

También se sabe :
Asmin = 0,18 d Asmin = 3.15 cm²/m
Para :
REFUERZO VERTICAL
Tambien se sabe que el momento ultimo es:
Mu = Ø * f'c * b * d² * X * (1-0,59 * X)
Donde :
Ø: 0.9 Coeficiente de reduccion por flexion
b: 100 Ancho de la losa de analisis ( cm.)
d : 17.5 Espesor de losa menos recubrimiento
X: ?? Valor a determinar, resolviendo la ecuacion cuadratica
Para: Mu = 309.43 kg. x m (Momento Máximo que se esta presentando en el muro )
Resiolviendo la Ecuación
X1 = 1.690
X2 = 0.005
Tomemos el menor valor positivo, reemplazando se tiene : X2 = p * fy

f'c
Por ser una estructura que contendra agua se tiene que :
fy = faf = 1200.0 kg/cm2 Esfuerzo permisible de tension por flexion del acero.
Reemplazando :
p = 0.0009 También: Asmin. = 3.15 cm²/m

As = 1.64 cm²/m > Asmin. Ok
Para :
Ø 3/8" = 0.71 cm² El espaciamiento será: S = 86.46 cm a dos capas
Se colocara Ø 3/8" a 25 doble malla
IV.- DISEÑO DE LA LOSA DE FONDO

LOSA DE FONDO
Se tiene que el Momento en el borde es de ( 70% ) Mb = 309.43 Kg.-m
El espesor de losa es de: 15 cm.
Tambien se sabe que el momento ultimo es:
Mu = Ø * f'c * b * d² * X * (1-0,59 * X)
Donde :
Ø: 0.9 Coeficiente de reduccion por flexion
b: 100 Ancho de la losa de analisis ( cm.)
dL : 12 Espesor de losa menos recubrimiento, siendo el Recubrimiento de : 3 cm.
X: ?? Valor a determinar, resolviendo la ecuacion cuadratica
Para: Mu = 309.43 kg. x m (Momento Máximo que se esta presentando en la losa )
Resiolviendo la Ecuación
X1 = 1.683
X2 = 0.011
Tomemos el menor valor positivo, reemplazando se tiene : X2 = p * fy

f'c
Por ser una estructura que contendra agua se tiene que :
fy = faf = 1200.0 kg/cm2 Esfuerzo permisible de tension por flexion del acero.
Reemplazando :
p = 0.0020 También: Asmin. = 2.16 cm²/m
As = 2.40 cm²/m > Asmin. Ok

Para :
Se colocara Ø 3/8" a 25 ambos sentidos
VIGA DE CIMENTACION
Se tendrá que verificar la viga de cimentacion ya que este soportara todas las cargas actauntes.
Metrados
Peso de la Cúpula Pcp = Pp / pDc Pcp = 860.25 Kg./m.
Peso de la Cúba Pc = t (H + 0,15 ) &c Pc = 1584.00 Kg./m.
Peso de la Viga de Cimentación

Is consideramos para la viga una seccion de : 50 cm. x 60 cm.
Pv = a x b x &c Pv = 720.00 Kg./m.

El peso total actuante es de :
Pt = Pcp + Pc + Pv Pt = 3164.25 Kg./m.
Se sabe También que :

Ós = 1.50 kg./cm²
Esfuerzo actuante sobre la viga :
a = 50.00 cm Óa = 0.63 kg./cm² < Ós ok.
PROYECTO: MEJORAMIENTO Y AMPLIACION DE LOS SISTEMAS DE AGUA POTABLE E INSTALACION DEL SISTEMA DE
ALCANTARILLADO DE LA LOCALIDAD DE ROCCO – DISTRITO DE YANAHUANCA – PROVINCIA DE DANIEL A. CARRION –
DEPARTAMENTO DE PASCO

MEMORIA DE CÁLCULO - DEMANDA EN PILETA

GaDATOS GENERALES DEL PROYECTO:
Población Futura : 391 hab. Caudal Maximo diario Qmd: 1.05 l/s
Cota del Reservorio : m.s.n.m Caudal Máximo horario Qmh: 1.62 l/s
:DEMANDA DE CAUDAL POR PILETA
En las Piletas P-06, P-07, P-08, P-09, P-10 se identifican facilemnte los Benficiarios, de los cuales se asume 6 hab/Viv
(Poblacion Actual) y 9 hab/Viv (Poblacion Diseño)
En las Piletas restantes (P-01, P-02, P-03, P-04, P-05) se aprecia una distribucion de Poblacion Homogenea, razon por lo cual
se distribuyo el cudal restante entre dichas Piletas
Consumo Unitario: Qmh

Qunit . 
PoblaciónF utura
Qunit.: 0.004143 l/s/hab.
Ø
Nº BENEFICIARIOS GASTO
PILETA POBLACIÓN FUTURA POR PILETA
POR PILETA (l/s/hab.)
VIVENDA POBLACION
P-06 1 9 0.03729
Ø P-07 3 27 0.11187
P-08 1 9 0.03729
P-09 1 9 0.03729
.15 P-10 1 9 0.03729
P-01 0.122
P-02 0.122
.60 P-03 147 0.122
P-04 0.122
Ø P-05 0.122
TOTAL 210 0.870

Municipalidad Provincial de Daniel Alcides Carrion

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Municipalidad Provincial de Daniel Alcides Carrion

Cargado por

Copyright:

Formatos disponibles

MUNICIPALIDAD PROVINCIAL DE DANIEL ALCIDES CARRION

CREACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN EL

MEMORIA DE CALCULO : DATOS BASICOS DE DISEÑO - VISTA ALEGRE

A.- POBLACION ACTUAL 325

POBLACION N° Lotes Densidad Poblacion

N° DE VIVENDA O LOTE HABIT/VIV. N° CASAS. HABIT.

B.- TASA DE CRECIMIENTO INTERCENSAL (%)

POBLACION PROVINCIAL TASA DE CRECIMIENTO

DANIEL CARRION 13,179.00 14,545.00 1.02%

De acuerdo a la informacion que se tiene se mouestra un ritmo de crecimiento Intercensal de 1.02%.

B.1- TASA DE CRECIMIENTO INTERCENSAL (%) 1.02

AÑO Habitantes FUENTE

CREACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO EN EL

MEMORIA DE CALCULO : DATOS BASICOS DE DISEÑO - VISTA ALEGRE

C.- PERIODO DE DISEÑO (AÑOS) 20.00

F.- CAUDAL PROMEDIO AGUA POTABLE (L/Seg) Pf .D 0.81

F.- CAUDAL PROMEDIO DE AGUAS RESIDUALES (M3/Dia)

MEMORIA DE CALCULO : DATOS BASICOS DE DISEÑO

Q= 101.91 lts/seg. Oferta de agua

Q= 101.91 > 1.05

DESCRIPCION CAUDAL MINIMO COMENTARIO COORDENADAS

Q= 101.91 lts/seg. Oferta de agua

Q= 101.91 > 1.05

MEMORIA DE CALCULO : SISTEMA DE AGUA POTABLE

DATOS GENERALES DEL PROYECTO

Población Actual : 325 habitantes

A .- CÁLCULO DE LA POBLACIÓN FUTURA (Ver Hoja Parametros de Diseño)

Para sistema de abstecimiento directo (Conexión domiciliaria) se considerara una dotacion de

Demanda de dotación asumido: D = 180 (l/hab/día)

B.2.- VARIACIONES PERIODICAS

Donde: Qm = Consumo promedio diario ( l / s )

Pf .D Qm1 = 0.81 (l/s)

CONSUMO MÁXIMO DIARIO (Qmd) Y HORARIO (Qmh)

MEMORIA DE CALCULO : SISTEMA DE AGUA POTABLE

Qmd  k 1Qm Qmd= 1.05 (l/s) Demanda de agua

Qmh  k 2Qm Qmh= 1.62 (l/s)

Q= 101.91 lts/seg. Oferta de Agua

101.91 > 1.05 OK!

V = QM x 86400s x 0.250 / 1000 V= 17.8459 M3

Se asumira un volumen de Reservorio 20.00 m3

MEMORIA DE CALCULO : RESERVORIO CIRCULAR

II.- DISEÑO DE LA CUPULA

CARACTERISTICAS DEL RESERVORIO f = 0.80

Volumen efectivo = 60.69 m³

Wu s/c = 90.00 kg./m²

2.- CÁLCULOS ESFUERZOS Y VERIFICACION DEL ESPESOR

Empleando la ecuación para una cascara esferica se determina los esfuerzos.

Fuerza de tension Nø = 1813.69 kg./m

Fuerza de compresión N'ø = 1079.47 kg./m

t t = (1/fct - n/fat ) T tt = 1.61 < 10 cms. ok.

* Por Compresion ( la falla es mas por pandeo )

MEMORIA DE CALCULO : RESERVORIO CIRCULAR

MEMORIA DE CALCULO : RESERVORIO CIRCULAR

L = 1.80 m. : Longitud de ensanche 24 tc

3.- CÁLCULO DE ACEROS

As = NØ / fat As = 2.27 > Asmin ok.

Pero se colocara Ø 3/8" a 20 cmts.

* CALCULO DE REFUERZO MERIDIONAL

Asmin = 0,18 tc Asmin = 1.80 cm²/m

Pero se colocara Ø 3/8" a 30 cmts.

4.- DISEÑO DE LA VIGA DE BORDE

Nø H = NØ x Cos Øf H = 1151.51 kg.

CALCULO DE LA SECCION DE LA VIGA
