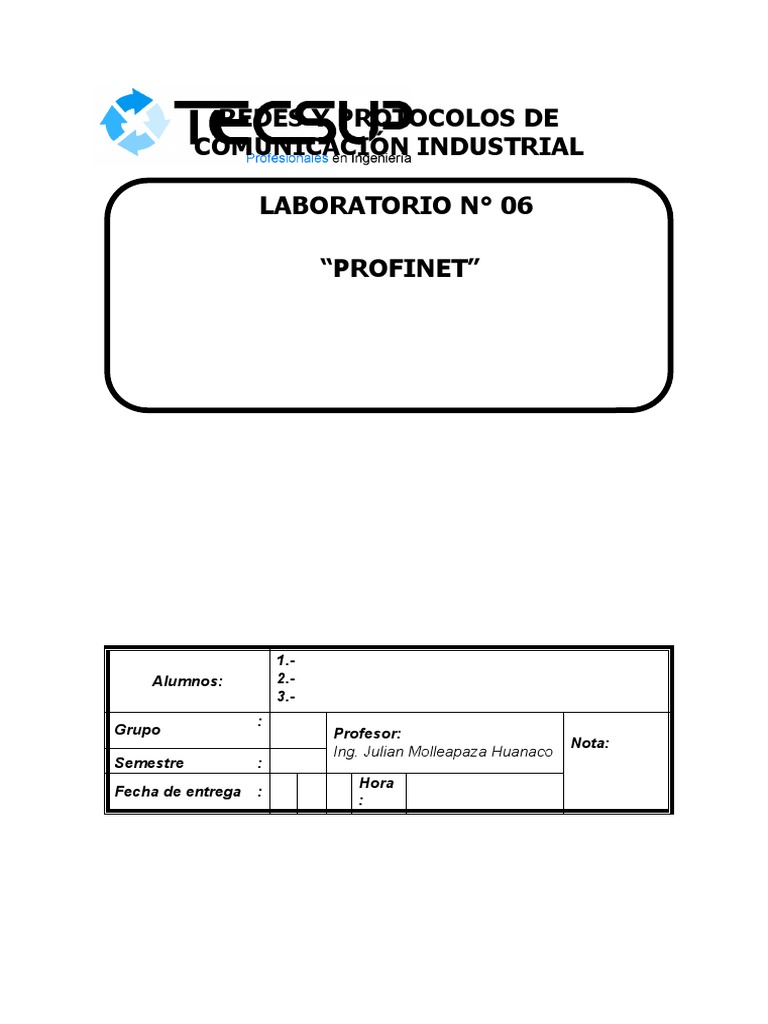

REDES Y PROTOCOLOS DE

COMUNICACIÓN INDUSTRIAL

LABORATORIO N° 06

“PROFINET”

1.-
Alumnos: 2.-
3.-
:
Grupo Profesor:
Nota:
Ing. Julian Molleapaza Huanaco
Semestre :
Hora
Fecha de entrega :
:
 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 2 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

I. OBJETIVOS
1. Implementar y configurar una red PROFINET entre dos PLC S7 1500.
2. Configurar la conexión de redes.
3. Implementar la lógica para el envío de datos de un PLC a otro

II. RECURSOS
1. EQUIPOS Y SOFTWARE:
a. PC, PLC S7 1500
b. TIA Portal versión 15

III. PROCEDIMIENTO

1. Ejecutar el software TIA Portal V15

2. Seleccionar Crear Proyecto, ingresar un nombre para el proyecto y presionar Crear

 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 3 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

3. En la siguiente ventana elegir Configurar un dispositivo

4. Buscar el modelo del controlador y seleccionar

 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 4 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

5. Desplegar y elegir el modelo del Controlador y presionar el botón Agregar

6. En la vista de dispositivo configurar la IP del puerto. Asignar al PLC creado, el nombre de Maestro.
 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 5 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

7. Repetir el procedimiento y agregar otro PLC, al cual se le asignará el nombre de esclavo.

8. Enlazar los dos PLC mediante red Profinet cuidando sus respectivas direcciones IP en el puerto 1
X1.

9. Será necesario habilitar las marcas de ciclo, tanto en el Maestro como en el Esclavo.
 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 6 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

10. Ahora se debe elaborar la rutina para enviar datos desde el Maestro hacia el Esclavo,
desplegamos Bloques de programa y doble click en Main (OB1) para abrir el editor. Introducimos
las siguientes instrucciones en el programa del Maestro.
 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 7 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

11. Configuramos la instrucción TSEND_C

 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 8 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

Los parámetros de conexión:

Y los parámetros de Bloque:

12. Ahora preparamos el programa en el esclavo para recibir los datos de la siguiente manera:
 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 9 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

13. Configuramos los parámetros de la instrucción TRCV_C

Los parámetros de conexión:

 Nro.
REDES Y PROTOCOLOS DE COMUNICACIÓN INDUSTRIAL Página 10 / 10

Tema:
PROFINET
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 16

Luego los parámetros de Bloque:

14. Compilar los programas y cargarlos a sus respectivos controladores.

15. Capture las imágenes de la comunicación lograda.
16. Como actividad adicional realice las modificaciones para reflejar la activación de salidas digitales.

Observaciones y Conclusiones
