DP-105-E-0401

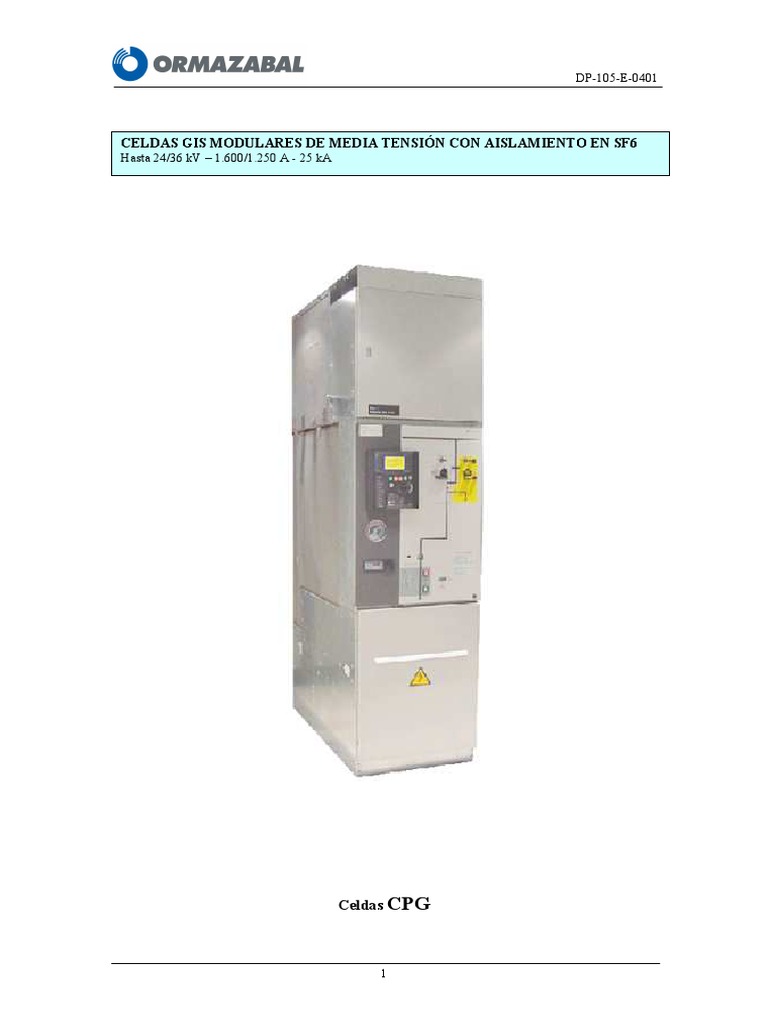

CELDAS GIS MODULARES DE MEDIA TENSIÓN CON AISLAMIENTO EN SF6

Hasta 24/36 kV – 1.600/1.250 A - 25 kA

Celdas CPG

1
 DP-105-E-0401

CAMPO DE APLICACIÓN

Las celdas con aislamiento en gas CPG han sido diseñadas para su utilización en un
amplio rango de instalaciones. Entre sus posibles aplicaciones se encuentran las
siguientes:

Compañías Eléctricas

Subestaciones de Distribución primaria

Centros de reparto

Instalaciones móviles

Sector industrial

Industria cementera

Industria automovilística

Industria siderometalúrgica

Industria minera.

Industria textil

Industria alimentaria

Industria petroquímica.....

Grandes infraestructuras

Parques eólicos

Aeropuertos

Ferrocarriles...

Subestaciones para centrales de generación

2
 DP-105-E-0401

CARACTERÍSTICAS GENERALES

El sistema de celdas CPG ha sido desarrollado para satisfacer las necesidades

primordiales de los usuarios finales:

Seguridad

• La aparamenta en tensión se encuentra en el interior de una cuba de acero inoxidable

de 3mm de espesor, estanca y sellada de por vida, que conteniene en su interior gas
SF6. Este sistema garantiza la protección contra cualquier posible contacto directo y
la insensibilidad ante los agentes atmosféricos externos (polvo, contaminación,
humedad, salinidad...).

• Resistencia ante arco interno en todos los

compartimentos (cuba, barras y
compartimento de cables), acreditada con los
ensayos correspondientes realizados
cumpliendo los 5 criterios establecidos en la
norma IEC 62271-200.

• Sistema de monitorización de presión de gas

SF6, con contactos de alarma y disparo por
baja presión.

• Las celdas de la familia CPG incorporan un

sistema de detección de presencia/ausencia de
tensión, con indicación permanente no
extraible, con contactos para teleseñalización
y/o realización de enclavamientos
electromagnéticos.

• Todas las partes activas incluyendo los

terminales de los cables, el embarrado y los
transformadores de tensión, están cubiertos por
pantallas metálicas puestas a tierra e instalados
en el interior de una envolvente metálica.

• Conexión de los circuitos de mando y

señalización mediante conectores, sistema
fiable y seguro

• Todos los equipos son probados y sometidos a ensayos de rutina en fábrica,

entregándose un dossier acreditativo con cada unidad fabricada, además se dispone
de ensayos tipo para cada modelo de celda.

• El grado de protección de la cuba de acuerdo a la norma IEC 60 529 es IP65, siendo

para el conjunto de la celda IP3X.

3
 DP-105-E-0401

• Acceso seguro al sistema de mando y señalización, situado en el exterior de la cuba

de SF6.

• Sistema lógico de enclavamientos mecánicos internos de serie que impide

maniobras incorrectas. Opción de enclavamientos por cerradura o candado.

• Diseño moderno y ergonómico que facilita la accesibilidad y operación de las

celdas.

• Buena indicación óptica (sinóptico) del estado de la aparamenta.

Economía

• La utilización de gas SF6 como medio aislante unido al diseño pragmático de las
celdas CPG, permite una importante reducción del espacio necesario para su
instalación.

• La modularidad del sistema CPG permite que el espacio necesario para realizar la
instalación (cosido) o para la reposición de las celdas sea mínimo, no siendo
necesario el desplazamiento de las celdas contiguas para coser o descoser una celda..

• Gracias al acceso frontal e inferior se reduce el espacio de maniobra necesario

(respetando las distancias mínimas normativas) comparado con los equipos con
necesidad de pasillo de acceso posterior y/o de aparamenta extraible.

• La reducción del espacio ocupado, así como el espacio necesario para la instalación,
acceso y maniobra de las celdas redunda en una importante reducción del coste de
la obra civil.

• La instalación y extensión de la aparamenta por ambos lados no requiere la

utilización de gas SF6 en obra, lo que unido al diseño modular y al sencillo sistema
de interconexión de las celdas supone que el proceso de instalación en campo sea
muy breve, reduciendo de esta manera los costes de instalación.

• No es necesario realizar mantenimiento de las partes activas de las celdas, lo que

reduce el número de paradas necesarias en la instalación.

Continuidad de Servicio

• El interruptor automático de corte en vacío garantiza una capacidad de corte

superior a lo exigido en la norma IEC 62.271-100 en su clase más severa (E2),
estando preparado para realizar > 100 cortes a plena potencia.

• Las celdas CPG son insensibles a los ambientes sucios, húmedos, corrosivos o
contaminados gracias a que todos los elementos en tensión se encuentran en el

4
 DP-105-E-0401

interior de una cuba estanca llena de gas SF6 o cubiertos por un aislamiento sólido
apantallado (embarrado general).

• No es necesaria la manipulación de gas SF6 en campo para la instalación, operación,

extensión y/o reemplazamiento de las celdas, lo que unido al diseño modular de las
celdas CPG y su sencillo sistema de interconexión que permite extraer las celdas sin
mover las celdas contiguas permite que el proceso de instalación o reposición sea
muy breve.

• El uso de transformadores de intensidad de tipo toroidal (no sometidos a estrés

dieléctrico) y de transformadores de tensión facilita su reposición en caso necesario.

• Los métodos de fabricación seriada y el empleo de la tecnología más avanzada en

cada una de las fases del proceso de fabricación, junto con la ejecución de los
necesarios ensayos de rutina en cada uno de los ejemplares garantiza la calidad del
Producto Ormazabal.

5
 DP-105-E-0401

DISEÑO

El Sistema de celdas CPG es un conjunto de celdas modulares, compactas, con

aislamiento integral en SF6 para aplicaciones de distribución eléctrica en Media
Tensión hasta 36 kV.

La unión de las celdas se realiza mediante un embarrado con un aislamiento sólido

apantallado instalado en la parte superior de las celdas en el exterior de la cuba de SF6.

La celda se estructura a partir de un bastidor metálico, el cual presenta una rigidez

mecánica tal que garantiza su indeformabilidad en las condiciones previstas de servicio.
Este bastidor junto con el resto de las partes metálicas no activas de la celda están
conectadas a la barra general de tierras garantizando la seguridad de la instalación.

La celda se compone de una serie de compartimentos independientes:

 La cuba es el compartimento que alberga la aparamenta de corte y maniobra, siendo

el medio aislante el gas SF6. Se trata de un compartimento estanco construido en acero
inoxidable de 3 mm de espesor y sellado de por vida.

Embarrado
Cajón BT

Cuba SF6
Zona de
mando

Compartimento de
cables

6
 DP-105-E-0401

En su interior se encuentran, dependiendo de la función para la que ha sido diseñada la

celda, los siguientes elementos:

 Seccionador de tres posiciones.

 Embarrado interior y conexiones.
 Interruptor automático de corte en vacío.
 Tubos portafusibles.

En la parte superior e inferior de la cuba se disponen sendos juegos de pasatapas

permitiendo la conexión del embarrado y los cables de potencia respectivamente.

Para la comprobación de la presión de gas SF6 en cada celda se instala un presostato

compensado por temperatura con dos contactos libres de potencial, para posible
utilización como telealarma o bloqueo/disparo de la posición.

 El compartimento de embarrado diseñado para soportar un arco interno en su

interior, se sitúa en la parte superior de la celda, fuera de la cuba de SF6. El embarrado
dispone de un aislamiento sólido y apantallado puesto a tierra a través de la pletina
colectora de tierras especifica del compartimento, y está formado por un kit totalmente
ensamblado y ensayado en fábrica.

El embarrado forma un sistema segregado fase a fase

gracias al conjunto de placas metálicas puestas a tierra
(sistema metal-clad).

Opcionalmente en este compartimento se pueden instalar

transformadores de intensidad toroidales y/o
transformadores de tensión enchufables, evitando de esta
forma la necesidad de celdas de medida.

 El acceso de los cables de media tensión se realiza a través del

compartimento de cables ubicado en la zona inferior de la celda.
Dicho compartimento dispone de una tapa que permite el acceso
frontal enclavada con el sistema de puesta a tierra. Este
compartimento esta preparado para soportar un arco interno en
bornas de 25 kA, verificando los 5 criterios de la norma IEC 62271-
200.

7
 DP-105-E-0401

La base permite alojar en su interior en el caso más desfavorable y como opción

especial:

 Sistema de segregación de fases.

 3 bornas apantalladas de conexión reforzada (atornillables) por
fase (así como espacio para la acometida de los
correspondientes cables de potencia.
 Bridas de sujeción para los cables de potencia.
 Pletinas de puesta a tierra.
 Transformadores de intensidad toroidales.
 Transformadores de tensión enchufables.

Todos los elementos de la envolvente están conectados a tierra por medio de un

conductor constituido por una pletina de cobre de 200 mm2 prevista para la intensidad
de corta duración asignada, situada en la base de forma que no es necesario desmontarla
para introducir o extraer un cable y su terminal correspondiente.

 En la parte superior de la celda se dispone de un

compartimento de control separado de la zona de media tensión
habilitado para la instalación de los equipos de medida y relés
de protección, conteniendo el bornero completo de señales de
mando debidamente ferruladas. Todas las conexiones se
realizan mediante conectores, lo que garantiza la fiabilidad de
las mismas.

 En la parte central de la celda se sitúan los elementos de

maniobra: mando de interruptor automático, pulsadores de
apertura/cierre, indicadores de estado, ranura para acceso de la
palanca de carga de muelles, etc. En la zona de mando se dispone
además un mímico personalizado para cada tipo de celda.

8
 DP-105-E-0401

Conjunto celda

Dimensiones y grado de protección

• Dimensiones de la celda:
- Ancho: 600 mm
- Fondo: 1.200 mm
- Altura: 2.300 mm*

* Variable en función de la configuración, consultar con el departamento Técnico-Comercial.

• La aparamenta está instalada en una cuba de acero inoxidable de 3mm de espesor,

estanca IP65, aislada en SF6.

• El grado de protección mínima del conjunto celda es IP3X

Arco interno

El conjunto celda en su globalidad esta preparada para soportar un arco interno en la cuba de 25
kA 1s, verificando los 5 criterios del anexo A de la norma IEC 62271-200, clase de
accesibilidad A (IAC AF).

9
 DP-105-E-0401

CONDICIONES DE SERVICIO

Instalación Interior

Temperatura ambiente máxima + 40ºC(1)

Temperatura ambiente mínima -25 ºC(2)
Temperatura ambiente media máxima, medida en un período de 24 horas +35 ºC
Humedad relativa media máxima, medida en un período de 24 horas <95%
Humedad relativa media máxima, medida en un período de 1 mes <90%
Altitud máxima sobre el nivel del mar 1.000 m(3)
Radiación solar Despreciable
Polución de aire ambiente (polvo, salinidad, etc.) No significativo

(1)
Para condiciones especiales de funcionamiento (temperatura ambiente máxima superior a 40 ºC) consultar
con el departamento Técnico-comercial.

(2)
Este es superior al establecido en la norma IEC 60.298, que cifra la temperatura ambiente mínima en –5ºC.

(3)
Para altitudes superiores consultar con el departamento Técnico-comercial.

Nota: Las especificaciones contempladas hacen referencia al apartado 2.1.1

“Condiciones normales de servicio para celdas de interior” de la norma IEC 60.694
(futura IEC 62271-001) “Especificaciones comunes a las normas de celdas de alta
tensión”.

10
 DP-105-E-0401

CARACTERISTICAS ELÉCTRICAS GENERALES

24 kV 36 kV
Frecuencia industrial
Entre fases y tierra 50 kV 70 kV
Distancia de seccionamiento 60 kV 80 kV
Onda de choque
Entre fases y tierra 125 kV 170 kV
Distancia de seccionamiento 145 kV 195 kV
Intensidad nominal
Embarrado general 1.600 A 1.600 A
Derivaciones 1.250 A 1.250 A
Intensidad nominal de corte de cortocircuito 25 kA 25 kA
Capacidad de cierre en cortocircuito (cresta) 63 kA 63 kA
Intensidad nominal de corta duración 25 kA/3 seg. 25 kA/3 seg.
Resistencia frente a arcos internos 1 seg. 25 kA 25kA

Normas

IEC 62271-001 (IEC 60694) Common specifications.

IEC 62271-200 (IEC 60298) Metal enclosed switchgear and controlgear for rated
voltages up to and including 38 kV

IEC 62271-100 (IEC 60056) High voltage alternating current circuit breakers.

IEC 62271-102 (IEC 60129) High voltage alternating current disconnectors and
earthing switches.

IEC 62271-105 (IEC 60420) High voltage alternating switch-fuse combinations.

11
 DP-105-E-0401

FAMILIA DE CELDAS
Celda de interruptor automático

Seccionador de
M
tres posiciones

Interruptor automático
de vacío

T.T. enchufable

Trafo intensidad
(tipo toroidal)

Indicador de presencia
de tensión

Función Protección de transformador de principal

Protección de línea
Protección de batería de condensadores
Protección de transformador de S.A.
Tensión nominal 24/36 kV T.T. enchufable
desconectable
Intensidad nominal de embarrado 1.250/1.600 A
Intensidad nominal de derivación 630-1.250 A
Intensidad de cortocircuito (3 seg.) 25 kA
Presostato de control de SF6 con contactos libres SI
Embarrado
Transformadores de intensidad Opcional
Transformadores de tensión Opcional Autoválvula
Seccionador de 3 posiciones
Mando motor (seccionador) Opcional
Enclavamientos* Opcional
Interruptor automático de corte en vacío
Mando motor SI
Bobina de disparo SI Max. 3 conectores enchufables
2º bobina de disparo Opcional (1 de las pos. sustituible por
Bobina de cierre Opcional autov.)
Bobina de mínima tensión Opcional
Bloqueo pulsador apertura/cirre Opcional
Detector de presencia de tensión SI
Compartimento de cables
Nº máximo de cables por fase 3
Transformadores de intensidad toroidales SI Fusibles APR
Transformadores de tensión enchufables Opcionales
* Consultar según necesidad, ver apartado “Enclavamientos”.

12
 DP-105-E-0401

Celda de acoplamiento de barras

M
M

Función Acoplamiento longitudinal de barras

Tensión nominal 24/36 kV
Intensidad nominal de embarrado 1.250 A
Intensidad nominal de derivación 630-1.250 A
Intensidad de cortocircuito (3 seg.) 25 kA
Presostato de control de SF6 con contactos libres SI
Embarrado
Transformadores de intensidad Opcional
Transformadores de tensión Opcional
Seccionador de 3 posiciones
Mando motor (seccionador) Opcional
Enclavamientos* Opcional
Interruptor automático
Mando motor SI
Bobina de disparo SI
2º bobina de disparo Opcional
Bobina de cierre Opcional
Bobina de mínima tensión Opcional
Bloqueo pulsador apertura/cirre Opcional
Detector de presencia de tensión SI
Compartimento de cables
Embarrado inferior SI
Transformadores de intensidad toroidales SI
Transformadores de tensión enchufables Opcionales
* Consultar según necesidad, ver apartado “Enclavamientos”.

13
 DP-105-E-0401

Celda de seccionador

Función Seccionamiento de línea/transformador

Medida de tensión en barras
Tensión nominal 24/36 kV
Intensidad nominal de embarrado 1.250/1.600 A
Intensidad nominal de derivación 630-1.250 A
Intensidad de cortocircuito (3 seg.) 25 kA
Presostato de control de SF6 con contactos libres SI
Embarrado
Transformadores de intensidad Opcional
Transformadores de tensión Opcional
Seccionador de 3 posiciones
Mando motor (seccionador) Opcional
Enclavamientos* Opcional
Detector de presencia de tensión SI
Compartimento de cables
Transformadores de intensidad toroidales Opcionales
Transformadores de tensión enchufables Opcionales
* Consultar según necesidad, ver apartado “Enclavamientos”.

14
 DP-105-E-0401

Celda de Protección de servicios auxiliares

Función Protección de transf. de servicios auxiliares

Tensión nominal 24/36 kV
Intensidad nominal de embarrado 1.250/1.600 A
Intensidad nominal de derivación 200 A
Intensidad de cortocircuito (3 seg.) 25 kA
Presostato de control de SF6 con contactos libres SI
Embarrado
Transformadores de intensidad Opcional
Transformadores de tensión Opcional
Interruptor-Seccionador de 3 posiciones
Mando motor (seccionador) Opcional
Enclavamientos* Opcional
Fusibles combinados con el interruptor seccionador SI
Detector de presencia de tensión SI
Compartimento de cables
Transformadores de intensidad toroidales Opcionales
Transformadores de tensión enchufables Opcionales
* Consultar según necesidad, ver apartado “Enclavamientos”.

15
 DP-105-E-0401

CARACTERISTICAS DE LA APARAMENTA

Seccionador y seccionador de puesta a tierra

 Características eléctricas asignadas de acuerdo a IEC 62271-102:

24 kV 36 kV
Frecuencia industrial
Entre fases y tierra 50 kV 70 kV
Distancia de seccionamiento 60 kV 80 kV
Onda de choque
Entre fases y tierra 125 kV 170 kV
Distancia de seccionamiento 145 kV 195 kV
Intensidad asignada 1.250 A 1.250 A
Intensidad de corta duración 25 kA 3s 25 kA 3s

Seccionador
Endurancia mecánica M0 (1.000) M0 (1.000)
Seccionador de puesta a tierra
Capacidad de cierre 63 kA (*) 63 kA (*)
Endurancia eléctrica E0 (**) E0 (**)

(*) 65 kA para 60 Hz

(**) El seccionador de puesta a tierra no tiene por sí mismo capacidad de cierre, que está transferido al
interruptor automático. La endurancia eléctrica del circuito completo de puesta a tierra será E2 (5 cc)

 Características:

• 3 posiciones (conexión – seccionamiento – puesta a tierra).

• Selectores de maniobra candables en cada posición (diámetro

agujero ≥8mm) para las operaciones:
- Conexión – seccionamiento
- Seccionamiento – puesta a tierra.

• Para la operación manual (del seccionador y del spat):

- Cierre en sentido horario y apertura sentido antihorario.
- Palanca(s) independientes para el seccionador y el spat.

• Mando motorizado de seccionador a 125 Vcc (-20%, +10%). Opcional.

16
 DP-105-E-0401

Interruptor automático

 Características eléctricas asignadas de acuerdo a IEC 62271-100:

24 kV 36 kV
Frecuencia industrial
Entre fases y tierra 50 kV 70 kV
Distancia de seccionamiento 60 kV 80 kV
Onda de choque
Entre fases y tierra 125 kV 170 kV
Distancia de seccionamiento 145 kV 195 kV
Intensidad asignada 1.250 A 1.250 A
Intensidad de corta duración 25 kA 3s 25 kA 3s

Capacidad de corte
Cortocircuito 25 kA (>20%) 25 kA (>20%)
Intensidad cables en vacío 31,5 A 50 A
Batería de condensadores 400 A C2 400 A C2
Endurancia eléctrica E2 E2
Secuencia de reenganche O-0,3"-CO-15"-CO O-0,3"-CO-15"-CO
Endurancia mecánica M2 (10.000) M2 (10.000)

 Características:

• Corte en vacío.

• Operación manual mediante botonera (candable):

• Mando motorizado 125 Vcc (-20%, +10%). Tiempo de

carga de muelles <15 segundos.
- Contactos auxiliares libres: 4 NA+4 NC (6 NA+6NC
opción)
- Contactos auxiliares (1NA) del relé de antibombeo.
- Contacto auxiliar de muelles destensados (1NA).

• Bobinas operativas en el rango 125 Vcc:

- 2 bobinas de apertura a emisión de tensión (rango operación -30%, +10%)
- 1 bobina de cierre (rango operación -20%, +10%)
- 1 bobina de mínima tensión.

17
 DP-105-E-0401

Interruptor-seccionador (combinado con fusibles)

 Características del interruptor de acuerdo a IEC 60265-1, del seccionador puesta a

tierra IEC62271-102
 Características de operación interruptor-fusibles de acuerdo a IEC 62271-105.

24 kV 36 kV
Frecuencia industrial
Entre fases y tierra 50 kV 70 kV
Distancia de seccionamiento 60 kV 80 kV
Onda de choque
Entre fases y tierra 125 kV 170 kV
Distancia de seccionamiento 145 kV 195 kV
Intensidad en derivación 200 A 200 A
Intensidad de corta duración 25 kA 3s 25 kA 3s
3 kA 3s (tierras) 3 kA 3s (tierras)
Capacidad de corte 25 kA 25 kA
combinación interruptor-fusibles
Intensidad de transferencia 640 A 320 A

Interruptor
Intensidad asignada 200 A 200 A
Poder de cierre interruptor principal 63 kA 63 kA
Categoría del interruptor E3 E3
Endurancia eléctrica 100 100
Endurancia eléctrica a cc 5 5
Endurancia mecánica (manual) M1 (1.000) M1 (1.000)
Endurancia mecánica (motor) M2 (5.000) M2 (5.000)

Seccionador de puesta a tierra

Capacidad de cierre 7,5 kA 7,5 kA
Endurancia eléctrica E2 (5cc) E2 (5cc)

 Características:

• 3 posiciones (conexión – seccionamiento – puesta a tierra).

• Selectores de maniobra candables en cada posición (diámetro agujero ≥8mm) para

las operaciones:
- Conexión – seccionamiento
- Seccionamiento – puesta a tierra.

• Para la operación manual (del seccionador y del spat):

- Cierre en sentido horario y apertura sentido antihorario.
- Palanca(s) independientes para el seccionador y el spat.

• Mando del interruptor:

- Manual con retención (BR) con bobina de disparo a 125 Vcc (-30%, +10%)
- Opción: motorización del interruptor-seccionador a 125 Vcc (-20%, +10%)

18
 DP-105-E-0401

Barras

Externas a la cuba hermética en SF6

donde se aloja el resto de la aparamenta,
son aisladas y apantalladas, y su diseño
permite descoser una unidad funcional
sin desplazamiento de las celdas
contiguas.

El material conductor es el cobre, las

barras están preparadas para soportar
una intensidad asignada en permanencia
de 1.600 A, así como para soportar los
esfuerzos térmicos y dinámicos de la
intensidad de corta duración asignada
(25 kA 3s).

19
 DP-105-E-0401

Transformadores de intensidad

Características:

• Tipo toroidal.
• Encapsulados.
• Instalados en el exterior de la cuba.
• Insensibles a las condiciones del
ambiente.

Instalación:

• Compartimento de barras.
• Pasatapas (compartimento de
cables).
• Sobre el cable (compartimento de
cables).

Características eléctricas:

Nivel de aislamiento 0,72 kV

Tensión alterna nominal soportable 3 KV/ 1 min
Frecuencia nominal 50/60 Hz
Intensidad térmica permanente 1,2 In
Intensidad nominal primaria 40-1.600 A
Intensidad nominal secundaria 1A y 5A
Potencia de precisión 1,5-15 VA
Clase de precisión 0,5 a 1 (medida) / 5 o 10(protección)
Factor de sobreintensidad Fs5 (medida) / P10-P30 (protección)
Clase de aislamiento E

20
 DP-105-E-0401

Transformadores de tensión

Características:

• Tipo enchufable.
• Monofásicos.
• Aislados.
• Apantallados.
• Funcionamiento inductivo.
• Instalados en el exterior de la cuba.
• Insensibles a las condiciones del ambiente.

Instalación:

• Compartimento de barras.
• Pasatapas (compartimento de cables).

Características eléctricas:

Tensión nominal 3,6-36 kV

Factor de tensión en permanencia 1,2 Un
Factor nominal de tensión Un/8h 1,9
Tensión en el secundario 100/√3V – 110/√3V – 100/3 V- 110/3
Potencia de precisión 25-50 VA
Clase de precisión 0,2 – 0,5 - 1 (medida) / 3P – 6P (protección)

Indicador de presencia-ausencia de tensión

Cada posición dispone de un sistema de detección de presencia/ausencia de tensión

con señalización luminosa permanente y un contacto auxiliar segregado por fase, libre
para teleseñalización de la indicación de presencia/ausencia de tensión.

El sistema de indicación de instalación fija ha sido diseñado de acuerdo a la norma IEC

61243-5 y VDE 0682 Part 415.

21
 DP-105-E-0401

Enclavamientos

• El seccionador, interruptor automático y seccionador de puesta a tierra están

enclavados entre sí de acuerdo a los criterios definidos en la sección 5.11 de la
norma IEC 62271-200.

• Acceso a los ejes de maniobra del seccionador de 3 posiciones a través de un

“selector de maniobra”, -Conexión – Seccionamiento y Puesta a tierra -.

• La palanca del seccionador solo se puede introducir si el interruptor está en posición

de abierto.

• La operación sobre el interruptor automático solamente es posible si se ha sacado

previamente la palanca de maniobra del seccionador / seccionador de puesta a tierra.
Además queda anulada cualquier maniobra eléctrica con la palanca del seccionador
en el eje de maniobra.

• El interruptor automático solo se puede conectar en las posiciones extremas del

seccionador.

• Maniobra de puesta a tierra efectiva vigilada por protecciones y por enclavamiento

electromagnético en opción.

• En las funciones que incorporan fusibles (protección mediante ruptofusible

combinado y medida de tensión en barras con seccionamiento y fusibles), el acceso
al compartimento de los fusibles se enclava con el seccionador correspondiente.

• El compartimento de cables solo es accesible con el seccionador de puesta a tierra

en posición cerrado.

• Opciones:

 Enclavamiento electromagnético del spat

 Enclavamientos por cerradura:
- Seccionador de puesta a tierra en cerrado
- Seccionador de puesta a tierra en abierto
- Seccionador en abierto

22
 DP-105-E-0401

Como consecuencia de la constante evolución de las normas y

los nuevos diseños, las características de los elementos
contenidos en este catálogo están sujetas a cambios sin previo
aviso.
Estas características, así como la disponibilidad de los materiales,
solo tienen validez bajo la confirmación de nuestro Departamento
Técnico-comercial.

Ormazabal
Bº Basauntz, 2 – 48140 IGORRE (Vizcaya) – España
Tel.:+34 94 630 51 02
Fax: +34 94 630 51 68
www.ormazabal.com

23
