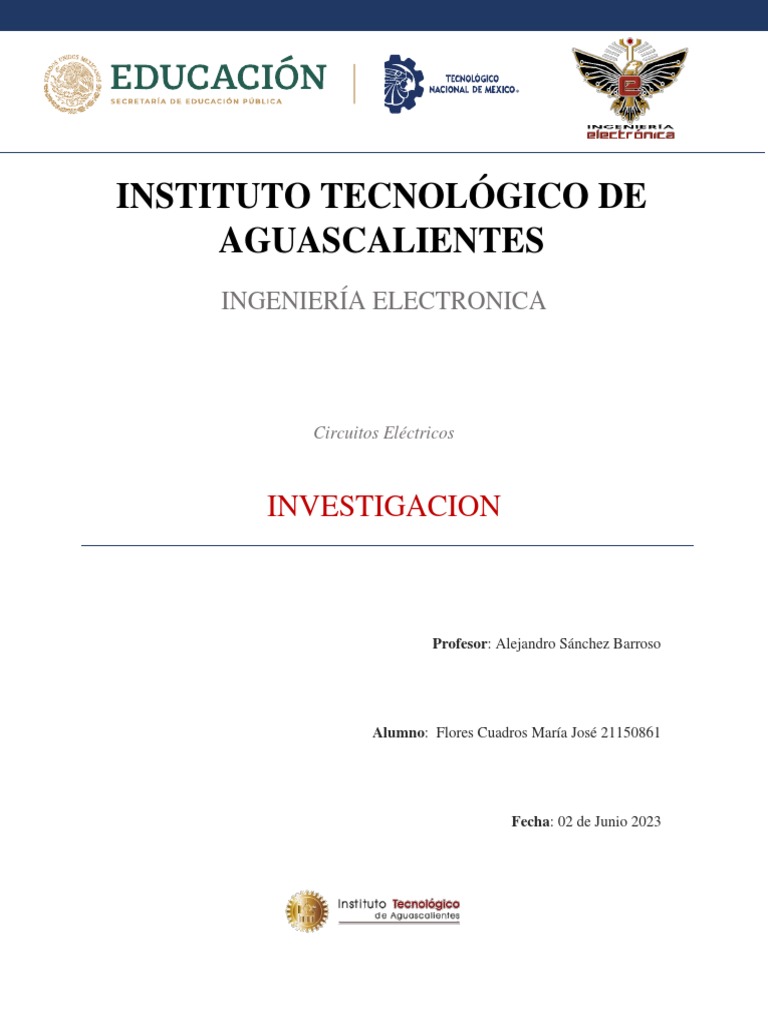

INSTITUTO TECNOLÓGICO DE

AGUASCALIENTES
INGENIERÍA ELECTRONICA

Circuitos Eléctricos

INVESTIGACION

Profesor: Alejandro Sánchez Barroso

Alumno: Flores Cuadros María José 21150861

Fecha: 02 de Junio 2023

 UNIDAD 5

INTRODUCCION

Los circuitos RLC son circuitos eléctricos que contienen resistencias (R),
inductancias (L) y capacitancias (C). Estos elementos se combinan en serie o en
paralelo para formar circuitos más complejos. Los circuitos RLC son ampliamente
utilizados en diversas aplicaciones, desde electrónica de potencia hasta electrónica
de comunicaciones.

En un circuito RLC serie, los componentes se conectan uno tras otro, de modo que
la corriente fluye a través de cada uno de ellos. La resistencia R proporciona una
oposición al flujo de corriente, la inductancia L almacena energía en un campo
magnético y la capacitancia C almacena energía en un campo eléctrico.

2
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

RLC

Son circuitos que contienen dos elementos almacenados de energía (capacitores e

inductores). Puede haber circuitos de segundo orden que tenga dos capacitores o
dos inductores.

Un circuito en alterna con inductores y/o capacitores varía su comportamiento

dependiendo de la frecuencia y del valor de estos componentes.

Estos circuitos se dividen en tres categorías, aquellos que están conectados en

paralelo, los conectados en serie y circuitos generales que no están ni en serie ni
paralelo como lo son los de segundo orden donde se encuentran amplificadores
operacionales.

En general, teniendo en cuenta todas las posibilidades, podemos encontrarnos con

circuitos que tengan los siguientes comportamientos:

● Resistivo puro.

● Inductivo puro.

● Capacitivo puro.

● Resistivo-Inductivo (o R-L).

● Resistivo-Capacitivo (o R-C).

● Inductivo-Capacitivo (o L-C).

● Resistivo-Inductivo-Capacitivo (o R-L-C).

3
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

RLC SERIE

Un circuito RLC en serie se alimenta por una fuente de tensión sinusoidal de

frecuencia variable vE(t)=VEcos(2πft). La corriente i(t) es la misma en todo el
circuito. Es sinusoidal, al igual que el voltaje, pero su amplitud y fase dependen de
la frecuencia: i(t)=Icos(2πft+φ)

El voltaje vR(t) que se observa en el osciloscopio refleja la corriente (vR(t)=Ri(t)). La

amplitud alcanza su máximo para una cierta frecuencia, llamada la frecuencia de
resonancia f0. Ella depende solo de L y C.

Para f= f0, el voltaje vR(t)=vE(t) del circuito RLS actúa como una resistencia simple
de valor R. (Z = R).

La resonancia en la corriente es más o menos pronunciada de acuerdo al valor de

R. Mientras más bajo es R, más estrecha (selectiva) es la curva de resonancia, y
más aguda es la resonancia. Mientras más grande es el valor de R, más ancha (no-
selectiva) y difusa es la curva de resonancia.

En la figura 1 se muestra un circuito del tipo R-L serie. A partir de los datos que se

proporcionan a continuación, analizaremos inicialmente la resolución que nos

permita calcular la impedancia del circuito y la intensidad de la corriente que circula
por el mismo.

Figura 1

4
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

RLC SERIE RESUESTA NATURAL

La respuesta natural de un circuito RLC serie se refiere al comportamiento del

circuito cuando se encuentra en un estado estable sin ninguna fuente externa
aplicada. En otras palabras, se analiza cómo los elementos pasivos (resistencia,
inductancia y capacitancia) interactúan entre sí después de que se ha establecido
una condición inicial.

La respuesta natural de un circuito RLC serie está determinada por la ecuación

diferencial de segundo orden que describe el comportamiento del circuito. Esta
ecuación tiene la siguiente forma:

L di/dt + R i + 1/C ∫i dt = 0

Donde:

L es la inductancia en henrios (H).

R es la resistencia en ohmios (Ω).

C es la capacitancia en faradios (F).

i es la corriente que fluye a través del circuito en amperios (A).

t es el tiempo en segundos (s).

La solución general de esta ecuación diferencial es una combinación lineal de una

solución homogénea y una solución particular. La solución homogénea describe la
respuesta natural del circuito, mientras que la solución particular se relaciona con la
respuesta forzada debido a fuentes externas.

5
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

RLC PARELELO

Un circuito en paralelo RLC es un circuito en el que están conectados en paralelo

una resistencia, una bobina y un condensador a una fuente de tensión.

En este tipo de circuitos, la tensión en bornes de la resistencia, en bornes de la

bobina y en bornes del condensador es la misma y las tres tensiones son iguales a
la tensión del generador.

Mientras que la intensidad total es igual a la suma vectorial de la intensidad que

circula por la resistencia más la intensidad que circula por la bobina más la
intensidad que circula por el condensador:

El valor de la intensidad en la resistencia la calculamos dividiendo la tensión entre

la resistencia:

La intensidad por la reactancia inductiva es igual a la tensión entre el valor de la

reactancia inductiva:

6
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

Y la intensidad que circula por el condensador la calculamos dividiendo la tensión

entre la reactancia capacitiva:

Al estar los elementos conectados en paralelo, la impedancia total del circuito la

calculamos con la siguiente fórmula:

Por lo que el circuito en paralelo RLC queda reducido al siguiente circuito

equivalente:

Una vez conocida la impedancia, podemos calcular el valor de la intensidad total,

dividiendo la tensión total entre la impedancia:

7
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

RLC PARALELO RESPUESTA NATURAL

El primer paso para determinar la respuesta natural del circuito RCL, consiste en
deducir la ecuación diferencial que debe cumplir la tensión v(t). de la figura
siguiente:

Se elige determinar la tensión primero, ya que es la misma para cada componente.

Después, es posible encontrar la corriente de rama utilizando la relación de
corriente-tensión para el elemento de cada rama.

Se obtiene fácilmente la ecuación diferencial para la tensión sumando las corrientes

que se alejan del nudo superior, donde cada corriente se expresa como una función
de la tensión desconocida v(t):

Si diferenciamos con respecto a t, eliminamos la integral de la ecuación:

Ahora ordenamos la ecuación en su forma estándar:

Esta es la ecuación diferencial ordinaria de segundo orden con coeficientes

constantes.

8
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

Al resolver esta ecuación diferencial de segundo orden encontramos que la

respuesta natural del circuito RLC en paralelo es de la forma:

Donde s1 y s2 son las raíces de la ecuación característica.

Las raíces de la ecuación característica (s1 y s2) están determinadas por los
parámetros del circuito RLC. Las condiciones iniciales determinan los valores de A1
y A2. Hay que tener en cuenta que la ecuación (1) habría que cambiarla si s1 y s2
son iguales.

El comportamiento de v(t) depende del valor de s1 y s2. En consecuencia, el primer

paso en la determinación de la respuesta natural corresponde a determinar las
raíces de la ecuación característica:

Dónde:

Existen tres posibles resultados. Primero, si null, ambas raíces serán reales y
distintas. Aquí se dice que la respuesta de la tensión será sobre-amortiguada.
Segundo, si null, tanto s1 como s2 serán complejas, y además, conjugadas entre
sí. En esta situación se dice que la respuesta de la tensión será sub-amortiguada.
El tercer caso es que null. En este caso, s1 y s2 serán reales e iguales. En este
caso, la respuesta de la tensión será amortiguada críticamente.

9
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

RESPUESTA COMPLETA EN CIRCUITOS RLC

La respuesta completa se refiere al comportamiento del circuito cuando además de

la energía almacenada ya sea por el inductor y/o el capacitor, existe otra fuente de
energía adicional, es decir, permanecen activas una o más fuentes
independientes que recargan a dichos elementos pasivos. De igual manera que en
los circuitos de primer orden, la respuesta completa de los circuitos RLC
de segundo orden se obtiene mediante la suma de la respuesta forzada
y la respuesta natural. Se puede realizar el análisis de los circuitos RLC ya sea en
serie o en paralelo mediante la siguiente metodología:

1. Sustituya el capacitor y el inductor por su equivalente en cd., para el circuito en

t<0 determine el voltaje en el capacitor y la corriente en el inductor, los valores
obtenidos representan la condición inicial de carga.

2. En el circuito en t>0, elimine todas las fuentes independientes y determine si el

circuito es serie o paralelo, obtenga los valores de ∝ y ω0.

3. Compare los valores de ∝ y ω0, determine el tipo de respuesta del circuito

usando la ecuación que representa la respuesta del circuito.

4. En t>0, sustituya el capacitor y el inductor por su equivalente en cd., determine el

voltaje en el capacitor o la corriente en el inductor, según sea el caso, el valor
obtenido representa el valor de la respuesta forzada.

5. Evalúe la ecuación que representa la respuesta completa del circuito en t=0+,

haciendo uso de la condición inicial de carga.

6. Derive la ecuación que representa la respuesta completa del circuito y evalúen

t=0.

10
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

Respuesta completa con fuente

Respuesta completa al escalón

11
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

EJEMPLOS

12
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

13
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
 UNIDAD 5

CONCLUSION

Como conclusión, puedo decir que los circuitos RLC son componentes
fundamentales en la electrónica y la ingeniería eléctrica debido a su capacidad para
controlar y manipular la corriente y el voltaje. Estos circuitos combinan resistencias,
inductancias y capacitancias en configuraciones serie o paralelo, lo que les permite
exhibir una amplia gama de comportamientos.

BIBLIOGRAFIA

dademuchconnection. (19 de Mayo de 2020). Recuperado el 2 de Junio de 2023, de

https://dademuch.com/2020/05/19/la-respuesta-natural-de-un-circuito-rlc-en-paralelo-
definicion-y-ejemplos/

ekuatio. (s.f.). Recuperado el 2 de Junio de 2023, de https://ekuatio.com/circuito-rlc-en-paralelo-

en-corriente-alterna-formulas-y-ejercicios-resueltos/

studocu. (2021). Recuperado el 2 de Junio de 2023, de https://www.studocu.com/es-

mx/document/instituto-tecnologico-superior-de-zapopan/analisis-de-la-realidad-
nacional/42-respuesta-completa-de-circuitos-rlc/41667507

Teacher, L. (3 de Agosto de 2019). YOUTUBE. Recuperado el 2 de Junio de 2023, de

https://www.youtube.com/watch?v=Lyt69EvbxBE

14
DEPARTAMENTO INGENIERIA ELECTRICA-ELECTRONICA CIRCUITOS ELECTRICOS
