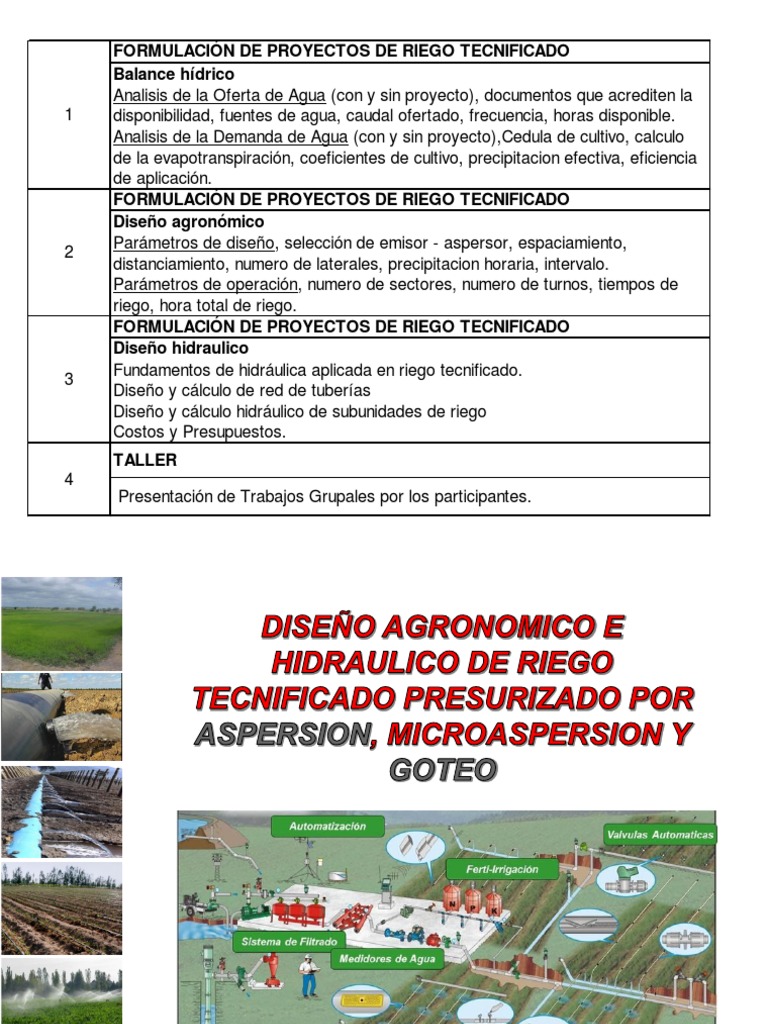

FORMULACIÓN DE PROYECTOS DE RIEGO TECNIFICADO

Balance hídrico
Analisis de la Oferta de Agua (con y sin proyecto), documentos que acrediten la
1 disponibilidad, fuentes de agua, caudal ofertado, frecuencia, horas disponible.
Analisis de la Demanda de Agua (con y sin proyecto),Cedula de cultivo, calculo
de la evapotranspiración, coeficientes de cultivo, precipitacion efectiva, eficiencia
de aplicación.
FORMULACIÓN DE PROYECTOS DE RIEGO TECNIFICADO
Diseño agronómico
Parámetros de diseño, selección de emisor - aspersor, espaciamiento,
2
distanciamiento, numero de laterales, precipitacion horaria, intervalo.
Parámetros de operación, numero de sectores, numero de turnos, tiempos de
riego, hora total de riego.
FORMULACIÓN DE PROYECTOS DE RIEGO TECNIFICADO
Diseño hidraulico
Fundamentos de hidráulica aplicada en riego tecnificado.
3
Diseño y cálculo de red de tuberías
Diseño y cálculo hidráulico de subunidades de riego
Costos y Presupuestos.
TALLER
4
Presentación de Trabajos Grupales por los participantes.
 FORMULACIÓN DE PROYECTOS DE RIEGO TECNIFICADO
Balance hídrico
Analisis de la Oferta de Agua (con y sin proyecto), documentos que acrediten la
1 disponibilidad, fuentes de agua, caudal ofertado, frecuencia, horas disponible.
Analisis de la Demanda de Agua (con y sin proyecto),Cedula de cultivo, calculo
de la evapotranspiración, coeficientes de cultivo, precipitacion efectiva, eficiencia
de aplicación.
FORMULACIÓN DE PROYECTOS DE RIEGO TECNIFICADO
Diseño agronómico
Parámetros de diseño, selección de emisor - aspersor, espaciamiento,
2
distanciamiento, numero de laterales, precipitacion horaria, intervalo.
Parámetros de operación, numero de sectores, numero de turnos, tiempos de
riego, hora total de riego.
FORMULACIÓN DE PROYECTOS DE RIEGO TECNIFICADO
Diseño hidraulico
Fundamentos de hidráulica aplicada en riego tecnificado.
3
Diseño y cálculo de red de tuberías
Diseño y cálculo hidráulico de subunidades de riego
Costos y Presupuestos.
TALLER
4
Presentación de Trabajos Grupales por los participantes.
ESTIMACION DE LA OFERTA Y
DEMANDA HIDRICA
 TEMAS DE DESARROLLO
PROPUESTO

⚫ ANALISIS DE LA OFERTA DE AGUA.

⚫ ANALISIS DE LA DEMANDA DE AGUA.

⚫ BALANCE OFERTA - DEMANDA

 CUADRO Nº 17 - b O FERTA DE AG UA CO N P RO Y ECTO

AG UA DE P O ZO

UNID ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC

Caudal lts/seg 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0 32.0

Caudal m3/h 115.20 115.20 115.20 115.20 115.20 115.20 115.20 115.20 115.20 115.20 115.20 115.20

Tiempo Disponible por día h 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00

Tiempo Requerido h 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00 18.00

Volumen Diario m3/día 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60 2,073.60

N° días del mes días 31.00 28.00 31.00 30.00 31.00 30.00 31.00 31.00 30.00 31.00 30.00 31.00

Volumen Ofertado m3/mes 64,281.6 58,060.8 64,281.6 62,208.0 64,281.6 62,208.0 64,281.6 64,281.6 62,208.0 64,281.6 62,208.0 64,281.6

Fuente: CRs La Viña

 Estructuras de Fuentes de agua

Reservorio

Pozo
 Cuadro N° 14 DATOS METEREOLOGICOS

ESTACION LA VIÑA - JAYANCA

Latitud Sur: 06º23´

Longitud Oeste 79º45´
Altitud 55

Variable Enero Feb. Marzo Abril Mayo Junio Julio Agost. Set. Oct. Nov. Dic.
Temperatura
Maxima (Cº) 32.2 33.1 33.1 31.9 29.8 27.9 26.8 27.3 28.6 29.3 29.8 31.1

Temperatura
Minima (Cº) 20.2 21.5 21.3 19.9 18.1 16 14.8 14.8 15.1 15.7 16.2 18.1

Humedad Relativa
(%) 69 69 71 72 74 75 75 75 73 71 71 70

Velocidad Media
(m/seg) 3 2.9 2.7 2.8 2.9 2.9 3 3.1 3.3 3.3 2.9 3.1

Horas Sol Media

(Horas) 7.9 7.1 7.5 8.3 8 9 7.8 8.2 8.2 8.2 9 7.5

CUADRO Nº 10.-CULTIVOS - CRONOGRAMA MENSUALCON PROYECTO

AREAS (Has)
CULTIVO DE
REFERENCIA
CAMPAÑA Total
Area ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
(Has)
Ají páprika Principal 44.00 0.00 0.00 44.00 44.00 44.00 44.00 44.00 44.00 0.0 0.0 0.0 0.0
Frijol castilla Rotación 44.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 44.00 44.00 44.00 44.00
Area cultivada
44.00 0.0 0.0 44.00 44.00 44.00 44.00 44.00 44.00 44.00 44.00 44.00 44.00
Fuente. Comision de Regantes La Viña
ESTIMACION DE LA OFERTA Y DEMANDA HIDRICA
ESTIMACION DE LA OFERTA Y DEMANDA HIDRICA
ESTIMACION DE LA OFERTA Y DEMANDA HIDRICA
 Provincia de Ayabaca
BALANCE HIDRICO DEL SISTEMA NO REGULADO AYABACA

1.- BALANCE HIDRICO PEQUEÑO SISTEMA BALANCE HIDRICO

TOTAL
HIDRÁULICO NO REGULADO AYABACA Agosto Setiembre Octubre NoviembreDiciembre Enero Febrero Marzo Abril Mayo Junio Julio
A.- DISPONIBILIDAD HIDRICA 0.09 0.06 0.17 0.84 6.99 9.57 26.00 54.95 38.74 8.27 1.73 0.93 148.34
1.- Aporte Ríos, quebradas 0.09 0.06 0.17 0.84 6.99 9.57 26.00 54.95 38.74 8.27 1.73 0.93 148.34
-
3.- Disponibilidad de agua subterránea -
B.- DEMANDA BRUTA 5.78 5.50 46.43 56.43 61.62 37.22 10.69 0.00 0.00 1.09 5.35 6.18 236.29
1.- Provincia Ayabaca 5.78 5.50 46.43 56.43 61.62 37.22 10.69 0.00 0.00 1.09 5.35 6.18 236.29

C.- BALANCE HIDRICO -5.69 -5.44 -46.26 -55.59 -54.63 -27.65 15.31 54.95 38.74 7.18 -3.62 -5.25 (87.95)
Fuente: PECHP, ALAs
 Provincia de Huancabamba
1.- BALANCE HIDRICO PEQUEÑO SISTEMA HIDRÁULICO
NO REGULADO HUANCABAMBA
BALANCE HIDRICO DEL SISTEMA NO REGULADO PROVINCIA HUANCABAMBA

1.- BALANCE HIDRICO BALANCE HIDRICO

TOTAL
AgostoSetiembreOctubre Noviembre Diciembre Enero Febrero Marzo Abril Mayo Junio Julio
A.- DISPONIBILIDAD HIDRICA 17.58 22.24 59.25 58.05 90.20 141.23 205.95 254.38 197.08 77.46 22.56 11.86 1,157.84
1.- Aporte Ríos. Quebradas
17.58 22.24 59.25 58.05 90.20 141.23 205.95 254.38 197.08 77.46 22.56 11.86 1,157.84
Huancabamba-promedio
-
3.- Disponibilidad de agua
-
subterránea
B.- DEMANDA BRUTA 55.72 42.54 8.81 7.83 0.00 4.10 0.00 0.00 0.00 35.09 40.47 47.20 241.76
1.- Huancabamba 55.72 42.54 8.81 7.83 0.00 4.10 0.00 0.00 0.00 35.09 40.47 47.20 241.76

C.- BALANCE HIDRICO -38.14 -20.30 50.44 50.22 90.20 137.13 205.95 254.38 197.08 42.37 -17.91 -35.34 916.08
 Región Piura (75%)
VALORES DE DISPONIBILIDAD HIDRICA AL 75% DE PERSISTENCIA EN LAS FUENTES DE AGUA
CUENCA SISTEMA HIDRAULICO AGO SET OCT NOV DIC ENE FEB MAR ABR MAY JUN JUL TOTAL
1.- Disponible en
CHIRA PIURA reservorio Poechos a 264.01 187.89 95.85 36.27 23.66 25.80 -0.63 177.81 223.01 197.60 239.70 270.22
fin de Mes
CHIRA 1.- Disponible en
SAN LORENZO reservorio Poechos a 165.22 127.20 92.64 55.62 29.80 11.09 16.05 51.26 71.78 73.34 79.02 84.56
fin de Mes
PROVINCIA AYABACA C.- BALANCE HIDRICO -5.69 -5.44 -46.26 -55.59 -54.63 -27.65 15.31 54.95 38.74 7.18 -3.62 -5.25 -87.95
PIURA ALTO PIURA -13.47 -15.76 -13.64 -11.10 -9.98 -7.25 -19.54 48.20 24.60 -15.70 -16.51 -13.36 -63.52
SERRAN C.- BALANCE HIDRICO -0.90 -1.23 -1.02 -0.83 -0.83 -0.67 -0.26 5.13 4.02 1.26 0.49 -0.04 5.12
BIGOTE C.- BALANCE HIDRICO -0.77 -1.10 -0.89 -0.65 -0.59 -2.59 -6.73 1.62 0.20 -6.44 -7.51 -3.03 -28.46
MALACASI C.- BALANCE HIDRICO -0.16 -0.29 -0.43 -0.56 -0.56 -0.56 -0.43 17.46 10.36 2.20 0.50 -0.03 27.48
INGENIO BUENOS AIRES C.- BALANCE HIDRICO -0.30 -0.58 -0.38 -0.30 -0.29 0.00 0.00 6.92 3.47 0.26 -0.91 -0.88 7.03
LA GALLEGA MORROPÓN C.- BALANCE HIDRICO -0.52 -0.71 -0.57 -0.38 -0.06 -0.64 -3.90 -4.20 -2.78 -3.88 -3.83 -1.84 -23.29
PABUR C.- BALANCE HIDRICO -1.25 -2.04 -1.59 -1.21 -1.21 0.00 -0.34 22.99 16.27 1.86 0.73 -0.00 34.20
CHARANAL C.- BALANCE HIDRICO -2.04 -0.68 -1.26 -1.19 -1.06 -0.00 0.00 0.40 0.00 -0.00 -0.00 -0.30 -6.14
YAPATERA C.- BALANCE HIDRICO -4.41 -5.88 -5.00 -4.06 -3.72 -2.79 -3.91 -1.25 -1.93 -4.92 -4.68 -4.92 -47.47
SANCOR C.- BALANCE HIDRICO -1.78 -1.88 -1.46 -1.08 -0.82 0.00 -0.00 1.95 -0.67 -2.16 -0.22 -1.24 -9.37
VICUS C.- BALANCE HIDRICO -1.36 -1.36 -1.05 -0.83 -0.83 0.00 -3.98 -2.81 -4.36 -3.90 -1.09 -1.06 -22.62
PROVINCIA HUANCABAMBA -42.92 -24.78 44.57 44.01 83.34 133.01 211.60 268.99 203.25 37.33 -23.26 -39.52 895.63
PIURA-
HUANCA Huancabamba C.- BALANCE HIDRICO -38.14 -20.30 50.44 50.22 90.20 137.13 205.95 254.38 197.08 42.37 -17.91 -35.34 916.08
BAMBA Canchaque, Faique, C.- BALANCE HIDRICO -4.78 -4.48 -5.87 -6.21 -6.86 -4.12 5.65 14.61 6.17 -5.04 -5.35 -4.18 -20.45
Tunal, Huarmaca
TOTAL DISPONIBILIDAD 367.14 269.11 173.16 69.20 72.19 135.00 222.80 601.22 561.37 299.75 275.34 296.65 744.16
ANALISIS DE LA OFERTA DE AGUA
PARA RIEGO A NIVEL
PARCELARIO

⚫ DETERMINAR FUENTE DE AGUA

(SUPERCIAL, SUBTERRANEA, MIXTA).

⚫ DETERMINACION DEL CAUDAL

DISPONIBLE.

⚫ DERECHOS DE USO DE AGUA

(LICENCIA USO DE AGUA).
 Captación:

Extraer y/o recoger el agua de la

naturaleza para su utilización. Aquí, se
incluyen los servicios de embalse y la
conducción por aductores y
conducciones primarias.
Podemos captar agua de manantiales,
quebradas o canales de riego.
 GENERALIDADES
FACTORES DEL BALANCE HIDRICO

APORTE DE AGUA

PRECIPITACION

CULTIVO
AGUA DE RIEGO
•SUBTERRANEA (POZOS)
•SUPERFICIAL (MITA JUs)

SUELO LAMINA DE RIEGO

INFILTRACION

APORTE FREATICO
 GENERALIDADES
FACTORES DEL BALANCE HIDRICO

CONSUMO DE AGUA
TRANSPIRACION

EVAPOTRANSPIRACION

CULTIVO Y SU ESTADO EVAPORACION + TRANSPIRACION

FENOLOGICO (Kc)

EVAPORACION
ESCORRENTIA
SUPERFICIAL

SUELO INFILTRACION LAMINA DE RIEGO

EFICIENCIA DE RIEGO

ABSORCION
PERCOLACION
 GENERALIDADES
EVAPOTRANSPIRACION
EVAPOTRANSPIRACION POTENCIAL (ETo)
CONCEPTO : Es la tasa de evaporación (mm/día) de una extensa superficie de pasto (grama)
verde, de 8 a 15 cm. de altura, en crecimiento activo, que sombrea completamente
la superficie del suelo y que no sufre escasez de agua.
METODOS DE CALCULO :

METODO
Dato Climático
Blaney Criddle Radiación Penman Tanque A

Temperatura X X X
Humedad Relativa X X X X
Viento X X X X
Insolación X X X
Radiación X X
Evaporación X
Condiciones Locales X X X X
 GENERALIDADES
METODO DEL TANQUE EVAPORIMETRO CLASE “A”

ETo (mm/día) = ETan (mm/día) x KTan

ETo : Evapotranspiración del Cultivo de Referencia (mm/día)

ETan: Evapotranspiración media diaria del Tanque A (mm/día)
KTan: Coeficiente del Tanque Evaporímetro Clase A

DESCRIPCION DEL TANQUE

DIAMETRO : 120.5 cm.
PROFUNDIDAD : 25.4 cm.
MATERIAL: Hierro Galvanizado
RECUBRIMIENTO : Pintura de Aluminio

CONDICIONES DE INSTALACION
•Instalación sobre una plataforma de madera con intersticios para su ventilación.
•La base debe estar a 5 cm. del suelo.
•Se llena el tanque con agua hasta 5 cm. del borde. El nivel no debe bajar mas de 2.5 cm.
•Se toma las lecturas diariamente y a una hora fija.
 GENERALIDADES
METODO DEL TANQUE EVAPORIMETRO CLASE “A”
EL COEFICIENTE DEL TANQUE Ktan (Caso 1)

Dirección del viento

D
Tanque
Barbecho de secano Cubierta Verde

50m ó más Variable

Distancia a Velocidad del viento Humedad Relativa Media
Barlovento
D (m) ( Km/día ) ( m/s ) <40 40 – 70 > 70
< 175 <2 0.55 0.65 0.75
0
175 – 425 2–5 0.50 0.60 0.65
a
425 – 700 5–8 0.45 0.50 0.60
9
>700 >8 0.40 0.45 0.50
< 175 <2 0.65 0.75 0.85
10
175 – 425 2–5 0.60 0.70 0.75
a
425 – 700 5–8 0.55 0.60 0.65
99
>700 >8 0.45 0.55 0.60
 GENERALIDADES
METODO DEL TANQUE EVAPORIMETRO CLASE “A”
EL COEFICIENTE DEL TANQUE Ktan (Caso 2)
Dirección del viento
D Tanque
Cubierta Verde Barbecho de secano

50m ó más Variable

Distancia Velocidad del viento Humedad Relativa Media
a
Barlovent
o ( Km/día ) ( m/s ) <40 40 – 70 > 70
D (m)
< 175 <2 0.70 0.80 0.85
0
175 – 425 2–5 0.65 0.75 0.80
a
425 – 700 5–8 0.60 0.65 0.70
9
>700 >8 0.50 0.60 0.65
< 175 <2 0.60 0.70 0.80
10
175 – 425 2–5 0.55 0.65 0.70
a
425 – 700 5–8 0.50 0.55 0.65
99
>700 >8 0.45 0.50 0.55
 GENERALIDADES
EL COEFICIENTE DEL CULTIVO
COEFICIENTE DEL CULTIVO - Kc.

Kc = ETc (mm/día) / ETo (mm/día)

Kc 1.40
III
1.20

IV
1.00
II

Cosecha
0.80

I
0.60

0.40
ESTADOS FENOLOGICOS
20d 35d 40d 30d
0.20
Ini. Des. Max. Mad. Fin
0.00
ABR MAY JUN JUL AGO SEP OCT NOV

Meses
 GENERALIDADES
EL COEFICIENTE DEL CULTIVO

COEFICIENTE DEL CULTIVO PONDERADO (Kc ponderado)

A1 Kc1 A5 Kc5

A2 Kc2 A6 Kc6
(A1 x Kc1+ A2 x Kc2+ A3 x Kc3+ …….+A7 x Kc7)
Kc ponderado =
(A1 + A2 + A3 + A4 + A5 + A6 + A7)
A3 Kc3 A7 Kc7

A4 Kc4 A7 Kc7

Área del
Proyecto
 GENERALIDADES
EVAPOTRANSPIRACION DEL CULTIVO (ETc)

ETc (mm/día) = ETo (mm/día) x Kc

FACTORES DE CORRECCION DE LA ETc

EFECTO DE LOCALIZACION Se obtiene de las siguientes fórmulas, eliminando
los valores extremos y calculando la media de los
RIEGO LOCALIZADO dos restantes
T T

•ALJIBURY ET AL ……………….. Kl = 1.34 A

•DECROIX …………………………. KL = 0.1 + A
E E
•HOARE ET AL …………………… Kl = A+0.5(1-A)
RIEGO POR GRAVEDAD
•KELER ……………………………. Kl = A + 0.15(1-A)
T T
A = Fracción de Área Sombreada por el Cultivo (al medio día)
Kl = Factor de Localización (Se utiliza para corregir la ETc)
E
 GENERALIDADES
FACTORES DE CORRECCION DE LA ETc
CONDICIONES LOCALES
Los valores calculados de ETo son valores medios, por lo que debe mejorarse
aumentando entre un 15% y 20% para prevenir que exista déficit de agua.

VARIACION POR ADVECCION

Este efecto se cuantifica en función del tamaño de la zona de riego y del tipo
de cultivo y también es conocido como “efecto de ropa tendida”
El aire caliente y seco procedente de secanos vecinos tiene un efecto sobre
los cultivos de regadío, aumentando enormemente la ET a barlovento y
disminuyendo al aproximarse a sotavento, donde el aire ya llega cargado de
humedad y menos caliente.

LAVADO DE SALES
Lámina de Riego adicional que aleja las sales en exceso de la zona radicular.
 ANALISIS DE LA DEMANDA DE
AGUA A NIVEL PARCELARIO

SITUACION SIN PROYECTO (CULTIVO DE ROTACION)

⚫ CULTIVO QUE SE VIENE INSTALANDO EN CAMPAÑA
GRANDE Y ROTACION (DE EXISTIR).

⚫ PERIODOS DE SIEMBRA.

⚫ NECESIDADES DE AGUA DE LOS CULTIVOS

INSTALADOS
 ANALISIS DE LA DEMANDA DE
AGUA A NIVEL PARCELARIO
SITUACION CON PROYECTO (CULTIVO DE ROTACION)

⚫ CULTIVO QUE SE PROYECTA INSTALAR EN

CAMPAÑA GRANDE Y ROTACION DE TRATAR SE
DE CULTIVOS ESTACIONALES O EL CULTIVO QUE
SE INSTALARA COMO PERMANENTE.

⚫ PERIODOS DE SIEMBRA.

⚫ NECESIDADES DE AGUA DE LOS CULTIVOS

INSTALADOS
 BALANCE HIDRICO
SITUACION SIN PROYECTO

140,000.00

120,000.00
Volumen de agua (m3/mes)

100,000.00

80,000.00

60,000.00

40,000.00

20,000.00

Oferta
0.00
ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC

Demanda
 BALANCE HIDRICO
SITUACION CON PROYECTO

70,000.00

60,000.00
Volumen de agua (m3/mes)

50,000.00

40,000.00

30,000.00

20,000.00

10,000.00

0.00
ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC

Oferta Demanda
GRACIAS
BIBLIOGRAFIA RECOMENDADA

⚫ RIEGOS LOCALIZADOS DE ALTA FRECUENCIA

(RLAF)
Fernando Pizarro Cabello./ ediciones Mundi-Prensa

⚫ LAS NECESIDADES DE AGUA DE LOS CULTIVOS

FAO – Riego y Drenaje Publicación N° 24 Roma – Italia
Doorenbos J & Pruitt W.O - 1975
GRACIAS
Roger A. Sandoval Garrido
Consultor en riego
