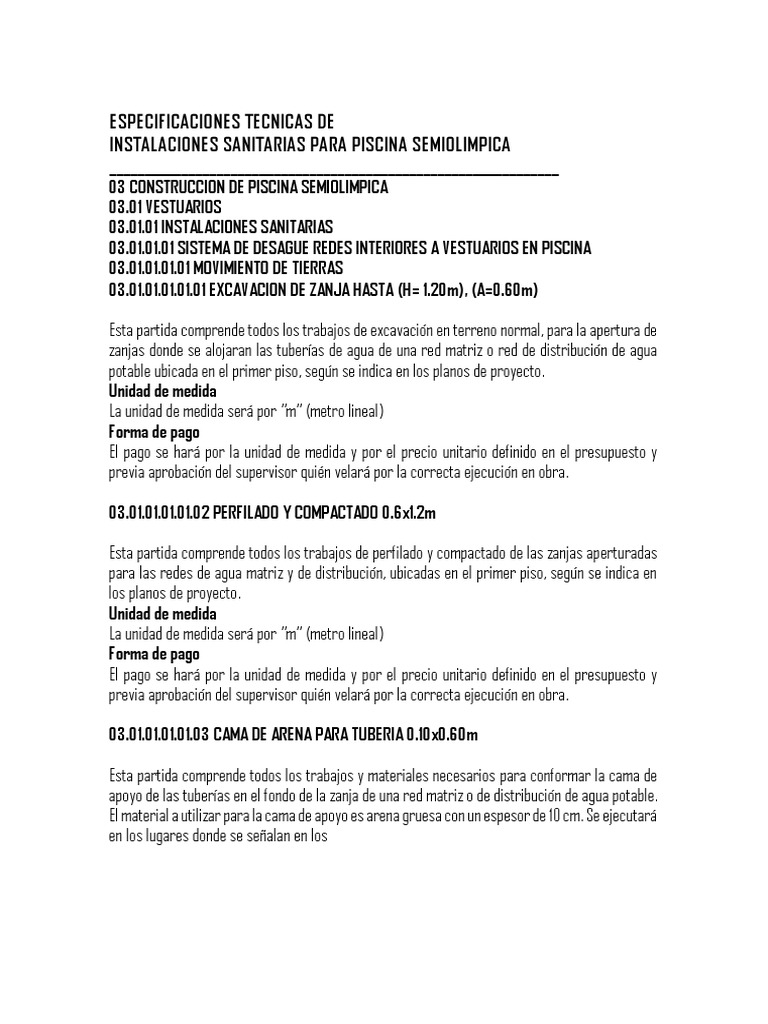

ESPECIFICACIONES TECNICAS DE

INSTALACIONES SANITARIAS PARA PISCINA SEMIOLIMPICA

_______________________________________________________________
03 CONSTRUCCION DE PISCINA SEMIOLIMPICA
03.01 VESTUARIOS
03.01.01 INSTALACIONES SANITARIAS
03.01.01.01 SISTEMA DE DESAGUE REDES INTERIORES A VESTUARIOS EN PISCINA
03.01.01.01.01 MOVIMIENTO DE TIERRAS
03.01.01.01.01.01 EXCAVACION DE ZANJA HASTA (H= 1.20m), (A=0.60m)

Esta partida comprende todos los trabajos de excavación en terreno normal, para la apertura de
zanjas donde se alojaran las tuberías de agua de una red matriz o red de distribución de agua
potable ubicada en el primer piso, según se indica en los planos de proyecto.
Unidad de medida
La unidad de medida será por “m” (metro lineal)
Forma de pago
El pago se hará por la unidad de medida y por el precio unitario definido en el presupuesto y
previa aprobación del supervisor quién velará por la correcta ejecución en obra.

03.01.01.01.01.02 PERFILADO Y COMPACTADO 0.6x1.2m

Esta partida comprende todos los trabajos de perfilado y compactado de las zanjas aperturadas
para las redes de agua matriz y de distribución, ubicadas en el primer piso, según se indica en
los planos de proyecto.
Unidad de medida
La unidad de medida será por “m” (metro lineal)
Forma de pago
El pago se hará por la unidad de medida y por el precio unitario definido en el presupuesto y
previa aprobación del supervisor quién velará por la correcta ejecución en obra.

03.01.01.01.01.03 CAMA DE ARENA PARA TUBERIA 0.10x0.60m

Esta partida comprende todos los trabajos y materiales necesarios para conformar la cama de
apoyo de las tuberías en el fondo de la zanja de una red matriz o de distribución de agua potable.
El material a utilizar para la cama de apoyo es arena gruesa con un espesor de 10 cm. Se ejecutará
en los lugares donde se señalan en los
planos de proyecto.
Unidad de medida
La unidad de medida será por “m” (metro lineal)
Forma de pago
El pago se hará por la unidad de medida y por el precio unitario definido en el presupuesto y
previa aprobación del supervisor quién velará por la correcta ejecución en obra.

03.01.01.01.01.04 RELLENO Y COMPACTACION CON MATERIAL PROPIO

03.01.01.01.01.05 RELLENO Y COMPACTACION CON MATERIAL DE PRESTAMO

Esta partida comprende todos los trabajos y materiales necesarios para la consolidación del
terreno que protejan las tuberías enterradas de las redes de agua.
El relleno podrá realizarse con el material de la excavación propio, si cumple con las
características de ser un material selecto, en caso contrario se remplazara por material de
préstamo (arena gruesa) previamente aprobado por el inspector.
El primer relleno compactado que comprende a partir de la cama de apoyo hasta 30 cm encima
de la clave será de material selecto colocado y compactado en capas de 15 cm de espesor con
pisones manuales. El segundo relleno se hará en capas de 20 cm compactados con vibro
apisonadores, planchas y/o rodillos, no se permitirá el uso de pisones u otra herramienta manual.
El porcentaje de compactación para el primer y segundo relleno no será menor del 95% de la
máxima densidad seca del proctor modificado ASTM-D-698.
Unidad de medida
La unidad de medida será por “m3” (metro cúbico)
Forma de pago
El pago se hará por la unidad de medida y por el precio unitario definido en el presupuesto y
previa aprobación del supervisor quién velará por la correcta ejecución en obra.

03.01.01.01.01.06 ELIMINACION DE MATERIAL EXCEDENTE

Esta partida comprende los trabajos de eliminación manual o con maquinaria, de material
excedente, no pertenecientes a la zona de proyecto. Sí hubiera material de apoyo deberá
mantenerse en orden al ritmo del avance y a la culminación de la obra serán eliminados.
Unidad de medida
La unidad de medida será por “m3” (metro cúbico)
Forma de pago
El pago se hará por la unidad de medida y por el precio unitario definido en el presupuesto y
previa aprobación del supervisor quién velará por la correcta ejecución.
en obra.
03.01.01.01.02 OTROS
03.01.01.01.02.01 CAJA DE REGISTRO 12”x24” C/TAPA CONCRETO
03.01.01.01.02.02 CAJA DE REGISTRO 18”x24” C/TAPA CONCRETO

Se entiende así a la construcción de cajas de registro de desagüe según los planos de diseño
constructivo y en lugares indicados en los planos del proyecto.
Para la inspección de la tubería de desagüe, serán construidas en los lugares indicados en los
planos y sobre un terreno correctamente compactado, serán de concreto simple y llevarán tapa
de concreto armado f´c=175kg/cm2 según indicación en los planos de diseño constructivo del
proyecto.
Las paredes y el fondo de las cajas serán de concreto simple f’c=175kg/cm2, y de 0.15 y 0.20m
de espesor respectivamente, así mismo serán tarrajeadas con mortero 1:3 cemento-arena en un
espesor de 1/2" y el fondo tendrá una media caña del diámetro de las tuberías respectivas y luego
pulido.
Las dimensiones de las cajas serán las que se muestren en los planos respectivos del proyecto.
Las paredes de las cajas podrán ser de albañilería cuando los planos así lo indiquen.
Unidad de medida
La unidad de medida será por “u” (unidad).
Forma de pago
El pago de “cajas” se hará por unidad de medida “u” y precio unitario definido en el presupuesto
y previa aprobación del supervisor quién velará por la correcta instalación y ejecución en obra
03.01.01.01.03 REDES COLECTORAS
03.01.01.01.03.01 TUBERIA PVC-UF ISO 4435 Ø 160 mm

Se refiere al suministro e instalación de tuberías a lo largo del eje trazado, inmediatamente

después de colocada la cama de apoyo.
Todas las tuberías de Cloruro de Polivinilo – PVC-U serán de acuerdo a la Norma ISO 4435
Sistemas de Tubos Plásticos para Alcantarillado, Policloruro de Vinilo No Plastificado (PVC-U). Los
accesorios hasta donde sea posible serán de PVC del mismo tipo de las tuberías.
Antes de descender el tubo a la zanja debidamente preparada asegurarse de: - Que no existe
tierra, grava o piedras en el interior del tubo. - Que no presente golpes o rayaduras. El descenso
de los tubos a la zanja puede efectuarse manualmente. Se debe dar cumplimiento a los
requerimientos específicos dados por el fabricante.
Unidad de medida
La unidad de medida será por “m” (metro lineal)
Forma de pago
El pago se hará por la unidad de medida y por el precio unitario definido en el
presupuesto y previa aprobación del supervisor quién velará por la correcta ejecución en obra.
03.01.01.01.04 PRUEBAS HIDRAULICAS
03.01.01.01.04.01 PRUEBA A RED DE DESAGUE TUBERIA PVC-UF ISO 4435 DN 160mm

Esta actividad consiste en realizar la prueba hidráulica para verificar la hermeticidad de las
instalaciones. Será aplicable a todas las tuberías de desagüe, para la red interior.
Consiste en someter la instalación sanitaria a la prueba de estanqueidad de agua por un periodo
de 24 horas sin mostrar perdida, para lo cual se realizará los siguientes pasos:
Poner tapones en todas las derivaciones de los servicios del tramo a probarse.
Llenar muy lentamente la tubería con agua, a fin de eliminar el aire contenido en ella.
Mantener esta sin agregar agua por espacio de 24 horas

De constatarse que en ese lapso ha descendido el nivel, se procede a revisar toda la instalación
hasta encontrarse la falla o fuga de agua. Proceder a la reparación meticulosa de la instalación
defectuosa. Repetir todas las secuencias anteriores para realizar una nueva prueba. Las pruebas
de la instalación sanitaria pueden ser parciales, pero siempre habrá una prueba general. Los
aparatos sanitarios se probarán independientemente constatando su buen funcionamiento, la
buena conexión a los tubos de abastos así como también al desagüe de los mismos.
La prueba hidráulica se debe realizar a zanja abierta y a zanja tapada para asegurar la
hermeticidad del sistema.
Unidad de medida
La unidad de medida será por “m” (metro lineal).
Forma de pago
El pago se hará por unidad de medida y precio unitario definido en el presupuesto, y previa
aprobación del supervisor quien velará por su correcta ejecución en obra.
03.02 CISTERNA SECTOR N°02 (SUR OCCIDENTE – PISCINA)
03.02.04 INSTALACIONES HIDRAULICAS
03.02.04.01 MOVIMIENTO DE TIERRAS
03.02.04.01.01 EXCAVACION DE CISTERNA SECTOR 02 (0.60x1.20)

Ver Ítem 03.01.01.01.01.01

03.02.04.01.02 PERFILADO Y COMPACTADO 0.40m

Ver Ítem 03.01.01.01.01.02

03.02.04.01.03 CAMA DE ARENA P/TUBERIA 0.10x0.40m
Ver Ítem 03.01.01.01.01.03
03.02.04.01.04 RELLENO Y COMPACTACION CON MATERIAL PROPIO
03.02.04.01.05 RELLENO Y COMPACTACION CON MATERIAL DE PRESTAMO

Ver Ítem 03.01.01.01.01.04

03.02.04.01.06 ELIMINACION MATERIAL EXCEDENTE

Ver Ítem 03.01.01.01.01.06

03.02.04.02 EQUIPOS DE CISTERNAS
03.02.04.02.01 EQUIPOS DE BOMBEO DE PRESION CONSTANTE Y VELOCIDAD VARIABLE
SECTOR 2

Esta partida consiste en el suministro e instalación de los equipos que conforman el sistema de
presurización, que comprende el suministro del conjunto electrobomba, tablero de control, entre
otros.
La actividad de instalación se refiere a la instalación completa de los equipos y accesorios
incluyendo soporte y elementos de fijación que requiera para cada caso.
Las bombas serán construidas de acuerdo con las normas internacionales vigentes. Construcción
de fácil reemplazo de las partes, debiéndose realizar las pruebas estrictas en fábrica de acuerdo
con las normas.
El equipo de bombeo de presión contante y velocidad variables está conformado los siguientes
elementos:
Electrobombas

Tres (3) unidades centrífugas del tipo Multietápicas para funcionamiento simultáneo y/o
alternado y una (1) electrobomba en reserva.

Tablero de control

Gabinete mural para el sistema de Presión Constante, provisto de sistema de ventilación que
garantice el funcionamiento y durabilidad del PLC y
elementos electrónicos de los 3 variadores de velocidad; preparado para tres bombas de 3.0 HP.
Equipos de pozo sumidero

Dos (2) electrobombas sumergibles para aguas grises y una (1) electrobomba en reserva.
o Caudal: 2.78 l/s
o Altura Dinámica: 7.22 m.
o Diámetro Succión: Ø 2 ”
o Diámetro de impulsión: Ø 2”
o Potencia aproximada: 1.0 HP

Unidad de medida
La unidad de medida será por “glb” (global).
Forma de pago
El pago se hará por unidad de medida y precio unitario definido en el presupuesto, y previa
aprobación del supervisor quien velará por su correcta ejecución en obra.
03.03 OTROS
03.03.03 PRUEBAS DE ESTANQUEIDAD PARA CISTERNAS

Esta actividad consiste en realizar la prueba hidráulica para verificar la impermeabilidad de las
estructuras. Será aplicable a todas las cisternas y/o reservorios de almacenamiento.
Consiste en someter la estructura a la prueba de estanqueidad de agua por un periodo de 24
horas sin mostrar perdida, para lo cual se realizará los siguientes pasos:
Cerrar las válvulas para evitar la salida de agua.
Llenar la estructura hasta su nivel máximo.
Mantener dicho nivel sin agregar agua por un espacio mínimo de 24 horas

De constatarse que en ese lapso ha descendido el nivel, se procede a revisar toda la estructura
hasta encontrarse la fuga de agua. Proceder a la reparación meticulosa de la zona defectuosa.
Repetir todas las secuencias anteriores para realizar una nueva prueba tantas veces como sea
necesario para conseguir la impermeabilidad de la estructura.
Unidad de medida
La unidad de medida será por “glb” (global).
Forma de pago

El pago se hará por unidad de medida y precio unitario definido en el presupuesto, y previa
aprobación del supervisor quien velará por su correcta ejecución en obra.
