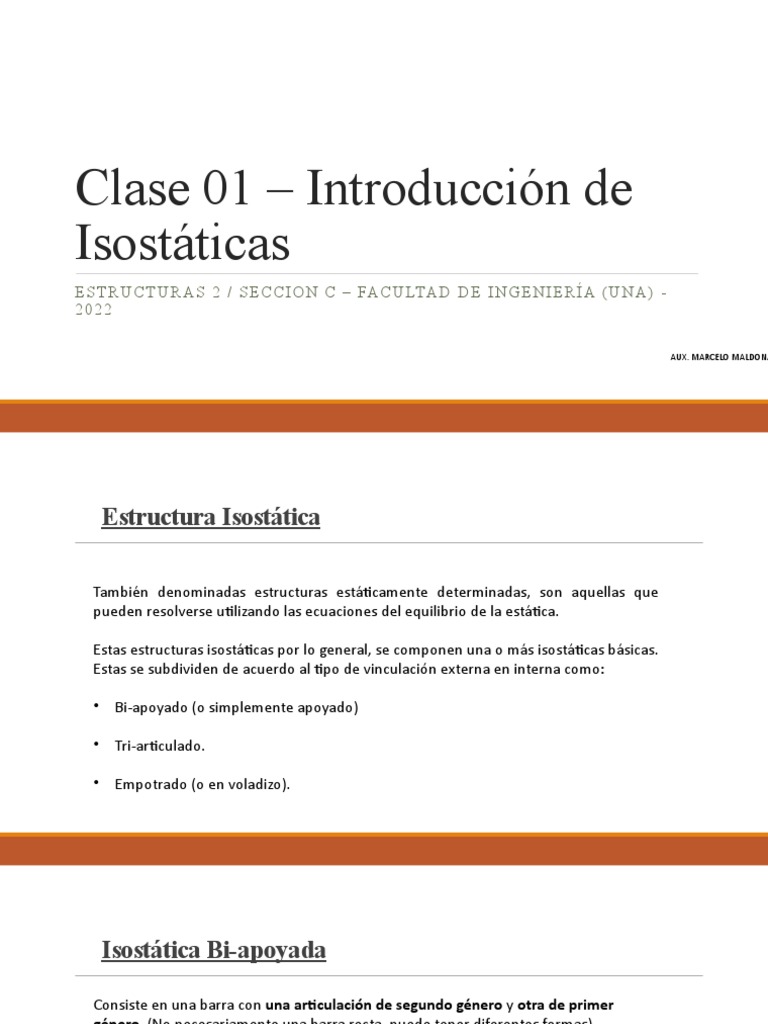

Clase 01 – Introducción de

Isostáticas
E S TRU CT U RA S 2 / S EC CI O N C – FA CU LTA D D E I N G EN I E RÍ A ( U N A ) -
2022

AUX. MARCELO MALDONA

 Estructura Isostática

También denominadas estructuras estáticamente determinadas, son aquellas que

pueden resolverse utilizando las ecuaciones del equilibrio de la estática.

Estas estructuras isostáticas por lo general, se componen una o más isostáticas básicas.
Estas se subdividen de acuerdo al tipo de vinculación externa en interna como:

• Bi-apoyado (o simplemente apoyado)

• Tri-articulado.

• Empotrado (o en voladizo).
 Isostática Bi-apoyada

Consiste en una barra con una articulación de segundo género y otra de primer
género. (No necesariamente una barra recta, puede tener diferentes formas).

Las ecuaciones necesarias para el cálculo de las reacciones son:

Obteniéndose → “y2”
Obteniéndose → “x1”
Obteniéndose → “y1”
 Isostática Empotrada

Consiste en una barra con un vinculo único de tercer género y el extremo opuesto
libre.

Las ecuaciones necesarias para el cálculo de las reacciones son:

Obteniéndose → “m1”
Obteniéndose → “x1”
Obteniéndose → “y1”
 Isostática Tri-articulada

Consiste en un conjunto de dos barras con dos articulaciones de segundo género en

los extremos y una articulación de segundo género en la unión de las dos barras.

Las ecuaciones necesarias para el cálculo de las reacciones

son:

Obteniéndose → “y1”
Obteniéndose → “y2”
Obteniéndose → “x1 ó x2”
Obteniéndose → “x2 ó x1”
 Calculo de un Pórtico Isostático
Denominamos pórtico a aquella estructura plana que esta sometida a cargas en el
plano de la misma y no en otra dirección.
 Calculo de un Pórtico Isostático

Lo primero que hay que hacer es Identificar las isostáticas básicas de las cuales se
componen la estructura en cuestión. Luego se realiza los cálculos necesarios de
acuerdo al tipo de isostática básica de manera sucesiva hasta resolver toda la
estructura completa, aplicando el número mínimo de ecuaciones necesarias para
obtener las reacciones.

Obs: No está prohibido realizar un sistema de ecuaciones para todas las barras que
constituye la estructura, sin embargo, el tipo de solución propuesta resulta en un
método práctico, que ayuda al alumno a poder realizar de manera veloz y eficaz los
cálculos de las reacciones.
 Ejemplo N° 1

Triarticulado Bi-apoyado

Primero debemos identificar las isostáticas básicas de las cuales se componen.

Ejemplo N° 1

Se calculan las reacciones del tri-articulado y se transmiten como fuerzas externas a la

barra de la derecha convirtiendose en un bi-apoyado.
 Ejemplo N° 2
Triarticulado

Bi-apoyado
Bi-apoyado

Primero debemos identificar las isostáticas básicas de las cuales se componen.

Ejemplo N° 2

Se determinan las reacciones de las bi-apoyadas de los extremos y el triarticulado;

luego se transmiten a la estructura original como fuerzas externas.
Ejemplo N° 2
Bi-apoyado

Se determinan las reacciones del bi-aoyado y se transmiten al voladizo final como

fuerzas externas.
Ecuaciones linealmente dependientes:
 Ecuaciones linealmente dependientes:

Si se separa en barras unitarias, se debe

realizar las 3 ecuaciones de la estática para
cada barra.

∑ 𝐹1=𝑥1−𝑥4 ∑ 𝐹 2=𝑥4−𝑥5 ∑ 𝐹 3=𝑥5−𝑥9 ∑ 𝐹𝑠𝑖𝑠𝑡=𝑥1−𝑥9 ∑ 𝐹𝑠𝑖𝑠𝑡=∑ 𝐹1+∑ 𝐹2+∑ 𝐹3

 Casos particulares
Mas de dos barras concurridas en un nodo:

La ecuación para determinar el nro de reacciones es nr= 2*(nbarras – 1).

En este caso tenemos nr=2*(3 – 1) = 4 reacciones (x1, x2, x3 y x4). El procedimiento es el mismo
para “n” barras. Se deja una barra con la articulación y en las demás se colocan las reacciones.
 Casos particulares
Dos o más barras concurridas en un apoyo externo:

El procedimiento es colocar primero las reacciones externas, y luego subdividir el apoyo de las dos barras:

Se transmite la reacción al nodo, y luego se divide las barras. En una barra se deja la articulación donde
van a concurrir todas las reacciones. De acuerdo al numero de barras, se utiliza la ecuación anterior.
GRACIAS POR SU
ATENCION !!
