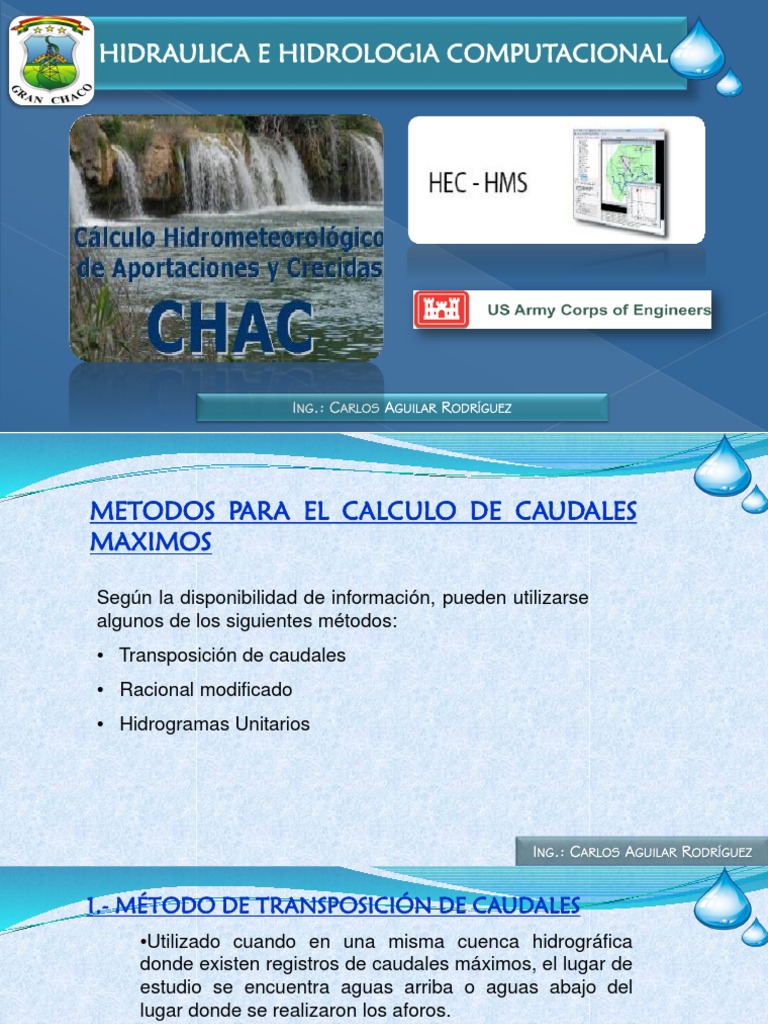

HIDRAULICA E HIDROLOGIA COMPUTACIONAL

ING.: CARLOS AGUILAR RODRÍGUEZ


METODOS PARA EL CALCULO DE CAUDALES
MAXIMOS

Según la disponibilidad de información, pueden utilizarse


algunos de los siguientes métodos:
• Transposición de caudales
• Racional modificado
• Hidrogramas Unitarios

ING.: CARLOS AGUILAR RODRÍGUEZ


1.- MÉTODO DE TRANSPOSICIÓN DE CAUDALES
•Utilizado cuando en una misma cuenca hidrográfica
donde existen registros de caudales máximos, el lugar de
estudio se encuentra aguas arriba o aguas abajo del
lugar donde se realizaron los aforos.
•Es válido para áreas de drenaje similares en tamaño
(diferencia no mayor ó menor al 50%)
• También puede ser aplicado para cuencas
hidrográficas que sean hidrológica y climatológicamente
homogéneas
El caudal máximo transpuesto puede ser evaluado con la
siguiente relación:
x
 A CE 
Q CE  Q CA *  

A
 CA 
ING.: CARLOS AGUILAR RODRÍGUEZ
donde:
QCE = caudal en la cuenca en estudio (m3/s).
QCA = Caudal en la cuenca aforada (m3/s).
ACE = área de la cuenca en estudio (km2).
ACA = área de la cuenca aforada (km2).
El valor del exponente “x” fluctúa usualmente entre 0.50 y
0.75 (a falta de datos de investigación, se acostumbra
tomar un valor igual a 0.50)

ING.: CARLOS AGUILAR RODRÍGUEZ


2.- MÉTODO RACIONAL MODIFICADO.-

•Es un método hidrometeorológico de transformación de


lluvia en escorrentía
•Estima el caudal punta (máximo) que puede producir
una tormenta sobre una cuenca en función del área de la
misma, la intensidad de lluvia máxima diaria, y un
coeficiente de escorrentía “c”.
• Utilizado para cuencas con tiempos de
concentración menores a 24 horas y áreas hasta
3,000.0 km2.
•Requiere del uso de curvas de intensidad – duración -
frecuencia regionalizadas (puede ser una limitante
regional)
• Aplicable solamente a cuencas simples (únicas)
El caudal máximo
c iA
Q  Ku *
3.6
donde:
Q = caudal máximo (m3/seg)
Ku = coeficiente de uniformidad de la lluvia en función al
tiempo de concentración, calculado con la relación:
1.25
Tc
K u  1
Tc1.25 14
El tiempo de concentración según Témez (horas)
0.76
 L 
Tc  0.3 0.25 
J 
ING.: CARLOS AGUILAR RODRÍGUEZ
donde:
L = longitud del cauce principal (km)
J = pendiente media del cauce principal (m/m) c
= coeficiente de escorrentía en función de la
precipitación, calculado con la ecuación:
P  P o * P  23Po 
c
P  11Po 2
Po = umbral de escorrentía, en función de las
características de la cuenca (mm), evaluado con la
relación:
5,080.0 50.8 CN
Po 
CN
ING.: CARLOS AGUILAR RODRÍGUEZ
N = número de curva de escorrentía de la cuenca, según
tablas del SCS
P = precipitación diaria corregida (mm), calculada con:
P  Pd * K a
Pd = precipitación máxima diaria para un periodo de
retorno dado
Ka = coeficiente reductor por área, que puede ser
calculado con las relaciones:
logA
 K a  1 para 1.0  A  3,000.0 km 2
15
 Ka  1 para A  1.0 km 2

ING.: CARLOS AGUILAR RODRÍGUEZ


i = intensidad de lluvia considerada (mm/hora), que debe
ser obtenida de las curvas de intensidad – duración –
frecuencia sobre la base de la duración de la tormenta de
diseño definida
A = área de la cuenca de drenaje hasta cada punto de
control (km2)
Proceso de cálculo
Puede seguirse el siguiente procedimiento:
•Determinación de la lluvia máxima en 24 horas para un
periodo de retorno
• Corrección de la lluvia de diseño
•Selección de la serie anual (precipitaciones máximas
horarias)
ING.: CARLOS AGUILAR RODRÍGUEZ
•Construcción de las curvas IDF para diferentes
periodos de retorno
•Determinación de la intensidad de la lluvia para un
determinado periodo de retorno
• Obtención del umbral de escorrentía real (Po)
• Cálculo del tiempo de concentración de la cuenca
•Cálculo de los coeficientes de escorrentía y
uniformidad
• Cálculo del caudal máximo

ING.: CARLOS AGUILAR RODRÍGUEZ


3.- MÉTODO DE LOS HIDROGRAMAS UNITARIOS.-
a) Hidrograma Unitario Triangular
Características del método
•Es un método conceptualmente simple que
proporciona resultados aceptables
• Es un hidrograma triangular ajustado (equivalente) a
un hidrograma unitario adimensional curvilíneo).
•Muy utilizado a nivel mundial (> 90%)
La solución del método consiste en determinar los
parámetros del hidrograma triangular, para luego generar
los hidrogramas incrementales, y sobre esta base,
generar el hidrograma total resultante por sobreposición
de los anteriores.
ING.: CARLOS AGUILAR RODRÍGUEZ
Parámetros del Hidrograma Unitario Triangular
a) El caudal pico para un hidrograma incremental (Q)

Q 0.208APe
Tp
donde:
Q = caudal pico incremental (m3/seg)
A = área de la cuenca (km²)
Pe = precipitación efectiva o lluvia neta (mm)
Tp = tiempo al pico (horas)
b) El tiempo al pico (Tp)
Tp  0.5 d  0.6 Tc
ING.: CARLOS AGUILAR RODRÍGUEZ
donde:
d = duración del intervalo de lluvia neta, cuyo valor
debe ser menor al 20% del tiempo de concentración o
igual al intervalo de desagregación de una lluvia diaria .
Tc = tiempo de concentración (horas), calculado con:
i) Kirpich
0.77
0.01947 L
Tc =
S0.385
donde:
Tc = tiempo de concentración (min)
L = longitud del río principal (m)
S = pendiente media del río principal (m/m)
ING.: CARLOS AGUILAR RODRÍGUEZ
ii) Californiana (USBR)
0.77
 L 
T c = 0.066  0.5 
S 
donde:
Tc = tiempo de concentración (horas)
L = longitud del río principal (Km)

S = pendiente media del río principal (m/m)


iii) Otros
c) El tiempo base (Tb)
8
T b    Tp
3
ING.: CARLOS AGUILAR RODRÍGUEZ
d) La precipitación efectiva o neta (Pe)
Es la parte de la lluvia total que genera la escorrentía
directa o superficial.
Se la determina en función a los siguientes parámetros:
• Grupos de suelos hidrológicos
• Usos y tratamiento del suelo
• Condiciones hidrológicas
• Condiciones de humedad antecedente
Estos parámetros han sido ya descritos anteriormente

ING.: CARLOS AGUILAR RODRÍGUEZ


La precipitación efectiva, es:
(Pacum  0.2S) 2
i) Pe  si Pacum  0.2S
acum Pacum  0.8S
ii) Pe 0 si Pacum  0.2S
acum
donde:
Peacum = precipitación efectiva acumulada (pulgadas)
Pacum = precipitación total acumulada para los intervalos
de duración de lluvia (pulgadas)
S = abstracciones o pérdidas (pulgadas), calculada
anteriormente en función al número de curva de
escorrentía

ING.: CARLOS AGUILAR RODRÍGUEZ


Para la simulación de la crecida máxima, se requiere de
la construcción de la tormenta de diseño, la misma que
puede ser construida con las siguientes alternativas:
•Seleccionando una lluvia máxima de la serie de
registros pluviográficos disponibles en la región (no usual)
•Construcción de una lluvia sintética a partir de los
registros de lluvias máximas en 24 horas bajo una
distribución temporal sintética (muy usual)
• A partir de curvas Precipitación – Duración -
Frecuencia (PDF) con el método de los bloques alternos

ING.: CARLOS AGUILAR RODRÍGUEZ


3.1.- Construcción de la tormenta de diseño
Puede seguirse el siguiente procedimiento:
a)Obtención de datos de lluvia de la zona en estudio
(registros de precipitaciones máximas en 24 horas)
b) Construcción de la serie anual de lluvias máximas
c)Determinación de la precipitación total máxima diaria
para un periodo de retorno dado (Pmd )
La precipitación total máxima diaria para un determinado periodo
de retorno, en forma general se calcula con la relación:
Pmd  P  K * σ

ING.: CARLOS AGUILAR RODRÍGUEZ


donde:
Pmd = precipitación máxima diaria (mm)
 = desviación estándar de la serie anual (muestra)
K = factor de frecuencia, que debe ser obtenido a través
de las funciones de distribución de valores extremos
(Gumbel, SQRT, GEV, etc.)
Debido a la dificultad para obtener el factor de frecuencia
en forma manual, es recomendable el cálculo de la
precipitación máxima diaria a través de una función de
distribución.
d) Definición de la duración de la lluvia
La duración de la lluvia puede adoptarse generalmente
mayor o igual al tiempo de concentración, basado en la
disponibilidad de curvas de distribución temporal de lluvia.
e) Distribución (desagregación) temporal de la lluvia
Consiste en desagregar (discretizar) la precipitación
máxima diaria antes calculada (Pmd) en intervalos de
tiempo pequeños (5’, 10’, 20’, 30’, 1 hora, etc.)
En función a la duración de lluvia definida, existen las
siguientes posibilidades para la desagregación de la lluvia
•Curvas sintética de desagregación general
•Curvas sintética de desagregación para 6 horas (muy
usual)
•Método de los bloques alternos a partir de curvas PDF
(precipitación – duración - frecuencia), para duraciones
menores a dos horas
• Otras
ING.: CARLOS AGUILAR RODRÍGUEZ
i) Curva sintética de desagregación general
Es una curva sintética de distribución de precipitación en
el tiempo (lluvia acumulada porcentual – duración
acumulada porcentual)
DISTRIBUCION TEMPORAL
ii) Curva sintética de desagregación para 6 horas

Es una curva desarrollada por el S.C.S. de Estados Unidos, y muy


utilizada en nuestro medio .
t (horas) Distribución t (horas) Distribución
acumulada acumulada
(%) (%)
0.0 0.0 3.5 78.0
0.5 3.5 4.0 83.5
1.0 8.5 4.5 88.5
1.5 14.0 5.0 92.5
2.0 22.0 5.5 96.5
2.5 58.0 6.0 100.0
3.0 70.0
ING.: CARLOS AGUILAR RODRÍGUEZ
iii) Método de los bloques alternos
•El método consiste en ordenar los valores
incrementales de lluvia desde los extremos hacia el
centro del hietograma (balanceo)
•Está basado en la construcción de curvas PDF para
duraciones menores a dos horas (discretizadas en
intervalos de 5’, 10’, etc.), utilizando la metodología de
Bell.
• Requiere de la determinación de la precipitación
máxima para duración de una hora y un periodo de
retorno de 10 años, que puede ser calculada con la
relación:
P 2140
P11 0 
4 .0 4
ING.: CARLOS AGUILAR RODRÍGUEZ
donde:
P110 = precipitación máxima para una hora y periodo de
retorno de 10 años
10
P24 = precipitación máxima en 24 horas y periodo de
retorno de 10 años
Construidas (tabuladas o graficadas) las curvas PDF para
diferentes duraciones y periodos de retorno, se
selecciona la curva PDF de interés para construir el
hietograma de lluvia (tormenta de diseño).
f) Tormenta de diseño
Una vez definida la metodología de desagregación de la
lluvia máxima diaria, se procede a la construcción
(tabulación) del hietograma total de lluvia.
ING.: CARLOS AGUILAR RODRÍGUEZ
Los valores así ordenados y graficados constituyen el
hietograma de lluvia (tormenta de diseño)

ING.: CARLOS AGUILAR RODRÍGUEZ


b) Hidrograma Adimensional del SCS
Características del método

Es un hidrograma unitario sintético en el cual el caudal


se expresa por la relación del caudal q con respecto al
caudal pico qp (q/qp) y el tiempo por la relación del
tiempo t con respecto al tiempo de ocurrencia del pico en
el hidrograma unitario Tp (t/Tp)
Dados el caudal pico y el tiempo de retardo para la
duración del exceso de lluvia, el hidrograma unitario
puede estimarse a partir del hidrograma sintético
adimensional para la cuenca dada.
Los valores de qp y Tp se estiman con el método del
Hidrograma Unitario Triangular

ING.: CARLOS AGUILAR RODRÍGUEZ


Para el cálculo del caudal se parte de la tabla y gráfico
siguientes
t/Tp q/qp t/Tp q/qp
0.00 0.000 1.40 0.750
0.10 0.015 1.50 0.650
0.20 0.075 1.60 0.570
0.30 0.160 1.80 0.430
0.40 0.280 2.00 0.320
0.50 0.430 2.20 0.240
0.60 0.600 2.40 0.180
0.70 0.770 2.60 0.130
0.80 0.890 2.80 0.098
0.90 0.970 3.00 0.075
1.00 1.000 3.50 0.036
1.10 0.980 4.00 0.018
1.20 0.920 4.50 0.009
1.30 0.840 5.00 0.004
El caudal pico
0.208A
Q Pe
Tp
donde:
Q = caudal pico (m3/seg)
A = área de la cuenca (km²)
Tp = tiempo al pico (horas)
El tiempo al pico
Tp  0.5d  0.6Tc
donde:
d = duración del intervalo de lluvia efectiva (horas)
ING.: CARLOS AGUILAR RODRÍGUEZ
Tc = tiempo de concentración (horas)
Para el cálculo del caudal punta se requiere la
precipitación efectiva que puede ser calculada en función
a la precipitación total (P) y las abstracciones (S)

ING.: CARLOS AGUILAR RODRÍGUEZ

También podría gustarte
