ELEMENTOS DE HIDROLOGÍA SUPERFICIAL CAPÍTULO 8

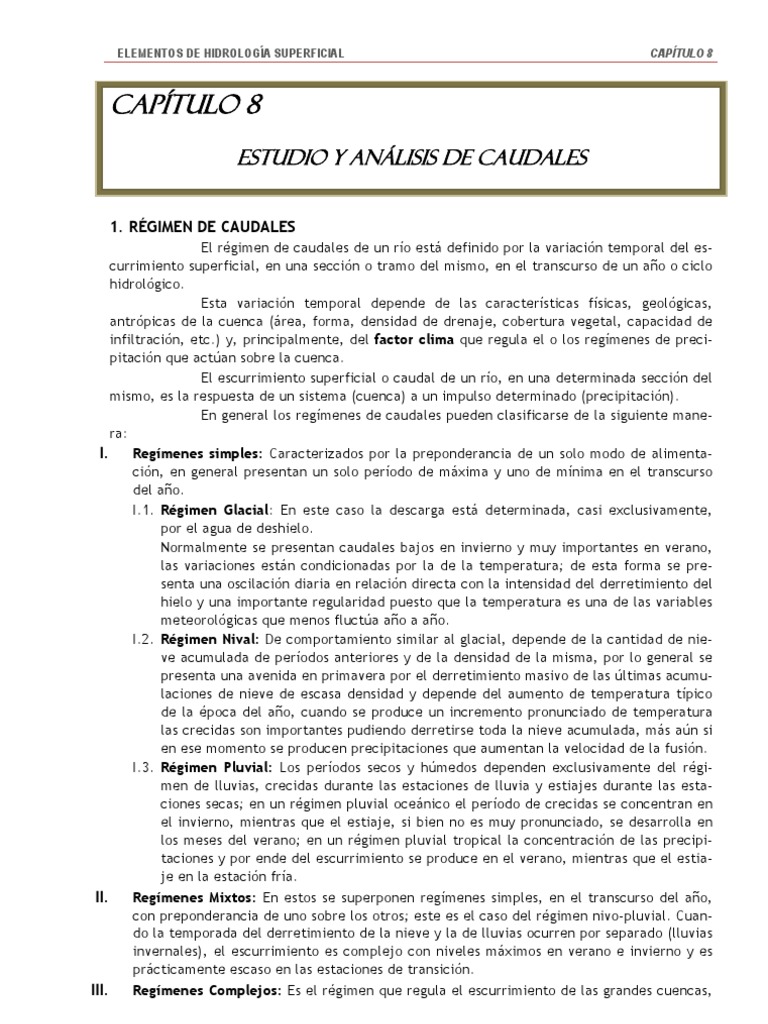

Capítulo 8
Estudio y análisis de caudales
1. RÉGIMEN DE CAUDALES
El régimen de caudales de un río está definido por la variación temporal del es-
currimiento superficial, en una sección o tramo del mismo, en el transcurso de un año o ciclo
hidrológico.
Esta variación temporal depende de las características físicas, geológicas,
antrópicas de la cuenca (área, forma, densidad de drenaje, cobertura vegetal, capacidad de
infiltración, etc.) y, principalmente, del factor clima que regula el o los regímenes de preci-
pitación que actúan sobre la cuenca.
El escurrimiento superficial o caudal de un río, en una determinada sección del
mismo, es la respuesta de un sistema (cuenca) a un impulso determinado (precipitación).
En general los regímenes de caudales pueden clasificarse de la siguiente mane-
ra:
I. Regímenes simples: Caracterizados por la preponderancia de un solo modo de alimenta-
ción, en general presentan un solo período de máxima y uno de mínima en el transcurso
del año.
I.1. Régimen Glacial: En este caso la descarga está determinada, casi exclusivamente,
por el agua de deshielo.
Normalmente se presentan caudales bajos en invierno y muy importantes en verano,
las variaciones están condicionadas por la de la temperatura; de esta forma se pre-
senta una oscilación diaria en relación directa con la intensidad del derretimiento del
hielo y una importante regularidad puesto que la temperatura es una de las variables
meteorológicas que menos fluctúa año a año.
I.2. Régimen Nival: De comportamiento similar al glacial, depende de la cantidad de nie-
ve acumulada de períodos anteriores y de la densidad de la misma, por lo general se
presenta una avenida en primavera por el derretimiento masivo de las últimas acumu-
laciones de nieve de escasa densidad y depende del aumento de temperatura típico
de la época del año, cuando se produce un incremento pronunciado de temperatura
las crecidas son importantes pudiendo derretirse toda la nieve acumulada, más aún si
en ese momento se producen precipitaciones que aumentan la velocidad de la fusión.
I.3. Régimen Pluvial: Los períodos secos y húmedos dependen exclusivamente del régi-
men de lluvias, crecidas durante las estaciones de lluvia y estiajes durante las esta-
ciones secas; en un régimen pluvial oceánico el período de crecidas se concentran en
el invierno, mientras que el estiaje, si bien no es muy pronunciado, se desarrolla en
los meses del verano; en un régimen pluvial tropical la concentración de las precipi-
taciones y por ende del escurrimiento se produce en el verano, mientras que el estia-
je en la estación fría.
II. Regímenes Mixtos: En estos se superponen regímenes simples, en el transcurso del año,
con preponderancia de uno sobre los otros; este es el caso del régimen nivo-pluvial. Cuan-
do la temporada del derretimiento de la nieve y la de lluvias ocurren por separado (lluvias
invernales), el escurrimiento es complejo con niveles máximos en verano e invierno y es
prácticamente escaso en las estaciones de transición.
III. Regímenes Complejos: Es el régimen que regula el escurrimiento de las grandes cuencas,
Juan B. Sciortino Capítulo 8- 1

es una síntesis de lo que ocurre en las subcuencas que la conforman, puesto que estas
están sometidas a distintos regímenes simples y/o mixtos.
2. PROCESAMIENTO DE LA INFORMACIÓN
En una estación de aforos, un operador debe realizar: en el estiaje del curso de
agua, al menos un aforo diario complementándolo con lecturas de escala hidrométrica; du-
rante la época de mayor fluctuación del caudal debe realizar como mínimo dos aforos por día
aumentando la frecuencia de las lecturas hidrométricas y en el transcurso de una crecida, el
operador tiene que realizar aforos y lecturas de escala en forma continua. Toda esta opera-
ción dependerá del tipo de río, puesto que en un río de llanura, las crecidas se desarrollan a
lo largo de varios días con escasa fluctuación de niveles en el tiempo, mientras que, en un
curso montano o pedemontano, los fenómenos son más abruptos y por lógica se requiere ob-
tener más información a lo largo del día.
De esta forma, a las mediciones directas de caudal realizadas durante un día
determinado, se le suman los caudales calculados a partir de las lecturas hidrométricas con la
o las curvas de descarga de la sección: Qi = f (Hi) . Por lo tanto el caudal medio diario es el
promedio de los valores observados y estimados en el transcurso de un día.
Observaciones Diarias Caudal Medio Diario
Q1
H2 → Q2
Qdi = ∑ Qw w = 1, ..,n
H3 → Q3
n
......
i: día del mes
Hn → Qn
En una planilla como la adjunta al final del capítulo (Planilla No. 1) se resume,
para un año o ciclo hidrológico, toda la información hidrométrica de la estación: el caudal
medio diario y la altura media relativa del nivel de agua de cada día y de cada mes.
También se incluye para cada mes:
• Caudal Medio Mensual [m3/s]: es la media aritmética de los caudales registrados en un
mes considerado.
NDM
1
Qmj = Qi j: mes NDM: número de días del mes
NDM
1
• Caudal Máximo Medio Diario[m3/s].
• Caudal Mínimo Medio Diario [m3/s].
• Derrame Mensual [hm3]: Volumen total de agua que ha escurrido por la sección del río en
el transcurso de un mes determinado:
Vj = Qmj 0,0864 NDM
3
• Derrame Acumulado [hm ]: Volumen acumulado de agua que ha escurrido por la sección
del río desde el inicio del año o ciclo hidrológico hasta el mes en consideración:
j
Vaj= Vi
i=1
⇒ Va12 = Derrame Anual
Como resumen del año o ciclo hidrológico se incluye:
• Caudal Medio Anual [m3/s]: también denominado Modulo Anual Parcial.
12
1
Qaz = Qmj z: año mj : mes
12
j=1
Capítulo 8- 2 Juan B. Sciortino

• Derrame Anual [hm3]: Volumen total de agua que ha escurrido por la sección del río
en el transcurso del año o ciclo hidrológico:
Vaz = Qaz 0,0864 NDA = Va12 NDA: núm. de días del año
• Caudal Máximo Medio Diario y su respectiva altura hidrométrica.
• Caudal Máximo Instantáneo y su respectiva altura hidrométrica.
• Caudal Mínimo Medio Diario y su respectiva altura hidrométrica.
• Caudal Mínimo Instantáneo y su respectiva altura hidrométrica.
Para procesar varios años de información se utilizan las planillas denominadas

“Estadística Fluvio-hidrométrica”, al final del capítulo se adjunta un ejemplo (Planilla No. 2);
en estas se incluyen para cada año o ciclo, el caudal medio mensual y el medio anual corres-
pondiente, algunos organismos también publican: los caudales máximo y mínimo medio diario,
el derrame anual, el caudal específico (caudal medio sobre la superficie de la cuenca expre-
sado en l/s/km2) y el escurrimiento sobre la cuenca (derrame anual dividida la superficie de
la cuenca expresado en mm).
Llamando N al número de años observados, la planilla incluye, para cada mes:
• Caudal Medio Mensual del período[m3/s]:
N
1
QMj = Qmjk j: mes
N
k=1
• Caudal Máximo Medio Mensual [m3/s].
• Caudal Mínimo Medio Mensual [m3/s].
• Desvío del período o Desvío Estándar [m3/s]: raíz cuadrada del cuadrado medio de las
desviaciones con respecto a la media:
0,5
N
1 2
SQ = (Qmjk – QMj )
N
k =1
Cuando el número de años es menor de 30 en lugar de dividir la sumatoria por N el cocien-
te es (N-1).
Los mismos elementos se incluyen para la serie de caudales medios anuales
donde se destaca el Caudal Medio Anual del período [m3/s]:
N 12
1 1
QMa = Qak = QMj k: año j: mes
N 12
k=1 j=1
Cuando N es grande, por lo menos 28 años de observaciones, el QMa es un ele-
mento muy importante para caracterizar un río en una sección determinada y se denomina
Módulo del Río.
Otros elementos que se calculan para caracterizar la estación, tanto en los re-
gistros mensuales como anuales, son:
Coeficiente de variación: valor adimensional, comúnmente expresado en tanto por ciento
que relaciona la media de la variable mensual, anual, etc. con el correspondiente desvío.
Cv = QMa / S
Coeficiente de Asimetría: es un índice de la asimetría del conjunto de datos con respecto a
la media.
∑N1 (Qak – QMa )3
As = a 3
SQ
Cuando N < 30: a = N /[(N-1) (N-2) ; cuando es mayor de 30 a = 1

2. 1. DESCRIPCIÓN DE LA INFORMACIÓN. ESTADÍSTICA DESCRIPTIVA

2. 1. 1. Caudales Cronológicos
La curva de caudales cronológicos es la representación gráfica de los caudales
medios diarios o mensuales en función del tiempo, de esta forma se puede apreciar visual-
mente el régimen del curso de agua y la fluctuación del escurrimiento en los distintos ciclos
hidrológicos (Figura No.1).
Figura No.1 Caudales Cronológicos. Río Pescado - 1984/85 a 1986/87
Caudal (m3/s)
400
350
300
250
200
150
100
50
0
SET SET SET
Meses
Para sintetizar el escurrimiento interanual es conveniente graficar, en forma de

diagrama de barras, el caudal medio de cada mes, para todo el ciclo hidrológico e incluir una
línea que represente el módulo del río (Figura No.2); para observar la variabilidad mensual se
puede incluir una línea que represente el máximo caudal medio mensual de cada mes y otra
con el mínimo.
Figura No.2 Caudales Medios Mensuales

Río Pescado. 1956 a 1994
160
140
120
100
(m3/s)
80
60
Módulo
40
20
0
SET OCT NOV DIC ENE FEB MAR ABR MAY JUN JUL AGO
Una variante muy utilizada es la representación gráfica de los módulos anuales

parciales versus el tiempo (Figura No.3), esta cronología permite ver la variabilidad anual de

la escorrentía y detectar la presencia de ciclos secos y húmedos.

Caudales Medios Anuales Cronológicos.
Caudal (m3/s )
Figura No.3 Río Pescado - 1956/57 a 1993/94
90
80
70
60
50
40
30
20
1950 1960 1970 1980 1990 2000
Ciclos Hidrológicos
2. 1. 2. Caudales Clasificados y Duración de Caudales

De esta forma se denominan los histogramas de frecuencias y polígono de fre-
cuencias acumuladas, tanto absolutas como relativas, obtenidas a partir de una tabla de fre-
cuencia de caudales, ya sea de los valores anuales, como del conjunto de los registros men-
suales o de los medios diarios, desarrollada como se indica en el capítulo 4.
Los gastos medios diarios, medios mensuales y/o medios anuales, pueden ser
clasificados por orden de magnitud, sin importar la cronología, dividiendo el rango de varia-
ción en intervalos de clase de menor amplitud, asignando una frecuencia absoluta consistente
en la cantidad de valores observados dentro de cada intervalo y calculando la frecuencia rela-
tiva con respecto a la totalidad de caudales y la frecuencia relativa acumulada decreciente
partiendo de que el 100% de los caudales son mayores al mínimo.
Para la construcción de la tabla de frecuencias se procede tal como se indica
en el Capítulo 4, Apartado 4. 2:
Int. de Clase Frec. Abs. Frec. Rel. Frec. Abs. Frec. Rel.
(mm) Acumulada Acumulada
Se determinan los intervalos de clase en función de la longitud de la serie de la variable y la

distribución de los valores en el rango, haciendo tanteos sucesivos con la amplitud hasta lo-
grar un número de intervalos en el cual la distribución de la masa sea compacta y no con cor-
tes intermedios.
Se recomienda que los intervalos tengan una misma amplitud, pero, cuando se trabaja con
caudales medios diarios o medios mensuales, en cuencas con régimen de aporte estacional;
en estos casos se puede observar que hay una fuerte concentración de masa en los intervalos
correspondientes a los caudales más bajos, mientras que, a partir de la mitad del rango se
pueden observar intervalos dispersos con cero frecuencia, al igual que en muchos intervalos
consecutivos ubicados al final; esto hace conveniente trabajar con dos o más amplitudes de
intervalos.
Luego de calcular, para cada intervalo de clase la frecuencia absoluta y relativa correspon-
diente, se procede a la determinación de las frecuencias acumuladas, en el caso de caudales,
es de uso común que se trabaje con frecuencias acumuladas decrecientes u ojivas decrecien-
tes.

La tabla de frecuencias de caudales, también denominada de Caudales Clasifi-

cados da origen al histograma de frecuencias o Histograma de Caudales Clasificados; en este
se toman los valores de la frecuencia de la variable, en forma indistinta, absoluta o relativa,
siendo esta última la más recomendada para la interpretación del conjunto de datos.
Es normal ver el histograma de frecuencia de caudales con los ejes invertidos
con respecto a los que se realizan para el análisis de otras variables del ciclo hidrológico, en
el eje de abscisas se referencian las frecuencias y en el de ordenadas los caudales.
El polígono de frecuencias acumuladas de caudales se denomina Curva de Du-
ración de Caudales, también con la frecuencia de la variable en forma absoluta o relativa;
esta curva permite calcular, para un determinado caudal, el porcentaje del período de tiem-
po analizado, en el cual, el escurrimiento se mantiene igual o superior a dicho valor (frecuen-
cia absoluta); o lo que es lo mismo, que porcentaje del tiempo se ha contado con caudales
iguales o mayores al indicado (frecuencia relativa).
Con la tabla y/o gráficos correspondientes se pueden definir los dos conceptos
clásicos de las medidas de tendencia central: la mediana y la moda; además, con la curva de
Duración de Caudales, se determinan una serie de valores característicos en hidrología:
QMa: caudal máximo absoluto.
Q5 : caudal máximo característico. Valores referidos a la serie
Q50 : caudal semipermanente (mediana del conjunto de datos). tratada (caudales medios
Q95 : caudal mínimo característico. diarios o mensuales)
Qma : caudal mínimo absoluto.
Ejemplo: Construir la tabla y gráficos de caudales clasificados y duración de caudales a par-

tir de la serie de caudales medios mensuales del río Pescado, lugar: Puesto Romero.
Se tomó el periodo que va de Set 1956 a Ago 1976 por no tener lagunas de información.
CICLO SET OCT NOV DIC ENE FEB MAR ABR MAY JUN JUL AGO
1956 1957 9,33 25,32 73,87 50,13 65,95 175,25 198,38 35,09 26,84 11,06 12,64 8,20
1957 1958 9,07 11,64 20,82 51,58 184,31 164,89 126,01 45,86 32,75 17,22 10,82 9,04
1958 1959 7,95 30,88 30,11 99,44 217,18 176,11 159,01 54,52 23,21 13,80 10,76 9,37
1959 1960 7,28 10,03 37,60 150,17 325,64 135,54 152,05 126,54 34,03 17,90 13,21 10,37
1960 1961 8,32 12,49 24,89 75,90 57,31 159,14 134,42 155,15 64,65 20,84 12,12 9,22
1961 1962 8,17 12,28 25,95 38,90 114,06 89,81 77,16 57,29 32,74 16,20 12,56 8,79
1962 1963 6,58 5,83 7,32 26,50 88,38 163,85 139,23 103,71 26,79 20,19 9,35 5,91
1963 1964 5,39 8,25 15,26 75,11 54,59 78,29 76,79 66,21 44,49 12,40 8,92 6,60
1964 1965 5,81 5,93 14,57 27,23 94,20 120,27 61,53 26,28 17,64 10,90 7,90 6,77
1965 1966 5,64 5,01 5,54 34,64 78,63 117,32 93,32 43,12 23,44 11,98 8,14 6,28
1966 1967 5,54 7,15 10,99 87,60 52,09 92,29 141,31 44,45 19,66 12,81 9,81 6,00
1967 1968 5,21 13,61 35,83 58,17 73,85 239,12 68,65 45,58 18,42 11,76 9,15 10,18
1968 1969 7,65 12,49 28,90 62,22 57,77 104,32 60,38 23,67 14,09 10,89 7,64 6,58
1969 1970 5,56 5,94 11,53 22,97 60,84 56,31 49,56 75,16 16,90 12,60 7,82 6,21
1970 1971 6,02 5,61 6,24 17,61 63,75 106,74 83,85 39,40 17,93 8,68 6,02 4,53
1971 1972 5,59 7,39 14,65 24,18 24,47 34,77 157,95 46,47 19,60 11,50 8,04 5,43
1972 1973 6,28 6,32 10,16 39,34 93,61 140,96 131,92 67,11 26,99 13,86 9,18 7,08
1973 1974 6,97 6,12 12,00 27,79 103,67 260,51 247,15 99,93 23,99 13,68 9,95 7,92
1974 1975 6,83 9,19 6,51 39,26 71,49 204,56 91,61 78,05 25,48 13,09 8,41 5,89
1975 1976 5,83 6,32 16,83 38,34 112,13 143,50 245,86 49,45 21,95 12,80 9,17 7,75
Los principales estadísticos del conjunto de datos son:

Variable: caudal medio mensual N: 240 valores
Media: 47,84 m3/s Desvío: 57,18 m3/s C. Variación: 119,5% Asimetría: 1,936
Rango: 321,11 m3/s de 4,53 a 325,64 m3/s

El conjunto de datos muestra una marcada desviación con respecto a la media con alta con-
centración de valores en los caudales menores, muy por debajo de la media.
Con estos elementos y luego de realizar varios tanteos en la amplitud de los intervalos de
clase se adoptó el siguiente esquema de amplitudes variables: intervalos de clase de 4 m3/s,
hasta 80 m3/s y 10 m3/s para caudales mayores a 80 m3/s.
Tabla de Frecuencia
Frecuencia Frecuencia Frec. Abs. Frec. Rel.
Intervalos de Clase
Absoluta Relativa Acumulada Acumulada
0 4 0 0,000 240 1,000
4 8 47 0,196 193 0,804
8 12 38 0,158 155 0,646
12 16 20 0,083 135 0,563
16 20 11 0,046 124 0,517
20 24 9 0,038 115 0,479
24 28 13 0,054 102 0,425
28 32 3 0,013 99 0,413
32 36 7 0,029 92 0,383
36 40 6 0,025 86 0,358
40 44 1 0,004 85 0,354
44 48 5 0,021 80 0,333
48 52 4 0,017 76 0,317
52 56 3 0,013 73 0,304
56 60 5 0,021 68 0,283
60 64 5 0,021 63 0,263
64 68 4 0,017 59 0,246
68 72 2 0,008 57 0,238
72 76 5 0,021 52 0,217
76 80 5 0,021 47 0,196
80 90 4 0,017 43 0,179
90 100 7 0,029 36 0,150
100 110 4 0,017 32 0,133
110 120 3 0,013 29 0,121
120 130 3 0,013 26 0,108
130 140 4 0,017 22 0,092
140 150 3 0,013 19 0,079
150 160 6 0,025 13 0,054
160 170 2 0,008 11 0,046
170 180 2 0,008 9 0,038
180 190 1 0,004 8 0,033
190 200 1 0,004 7 0,029
200 210 1 0,004 6 0,025
210 220 1 0,004 5 0,021
220 230 0 0,000 5 0,021
230 240 1 0,004 4 0,017
240 250 2 0,008 2 0,008
250 260 0 0,000 2 0,008
260 270 1 0,004 1 0,004
270 280 0 0,000 1 0,004
280 290 0 0,000 1 0,004
290 300 0 0,000 1 0,004
300 310 0 0,000 1 0,004
310 320 0 0,000 1 0,004
320 330 1 0,004 0 0,000
N= 240

En la Figura No.4 se muestra el histograma de frecuencias relativas resultante, se puede ob-

servar la concentración de la masa en el rango que va de 4 a 16 m3/s, inclusive se podría
haber realizado otra división de clases: hasta 16 m3/s, 4 m3/s; de 16 a 80 m3/s, 8 m3/s y más
de 80 m3/s, 10 m3/s.
Figura No.4 Caudales Clasificados. Río Pescado

Caudales Medios Mensuales 1956 a 1976
320
280
240 Escala de Caudales:

0 a 80 m3/s Intervalo 4 m3/s
200 80 a 330 m3/s Intervalo 10 m3/s
160
Caudal (m3/s)
120
80
64
48
32
16
0
0.000 0.020 0.040 0.060 0.080 0.100 0.120 0.140 0.160 0.180 0.200
Frecuencia
En la Figura No. 5 se presenta la curva de Duración de Caudales:
Curva de Duración de Caudales. Río Pescado

Figura No.5
Caudales Medios Mensuales 1956 a 1976
320 QMa
300
280
260
240
220
Caudal (m3/s)
200 Q5
180
160
140
120
100
80
60
Q50 Qma
40 Q95
20
0
0.000 0.100 0.200 0.300 0.400 0.500 0.600 0.700 0.800 0.900 1.000
Frecuencia
Los valores característicos calculados son:

¾ QMa: caudal medio mensual máximo absoluto = 325,6 m3/s
¾ Q5 : caudal máximo medio mensual característico = 155,0 m3/s
¾ Q50 : caudal medio mensual semipermanente = 22,5 m3/s

¾ Q95 : caudal mínimo medio mensual característico = 4,8 m3/s

¾ Qma : caudal medio mensual mínimo absoluto = 4,5 m3/s
¾ Mediana 22,5 m3/s Moda: 6 m3/s
2. 2. INFERENCIA ESTADÍSTICA
La variable caudal es una variable aleatoria continua que puede tomar cual-
quier valor dentro de la población constituida por el escurrimiento que atraviesa una deter-
minada sección en un curso de agua, incluyendo el flujo ya ha escurrido y el que fluirá en el
futuro.
Al igual que en el análisis realizado en el Capítulo 5 (Apartado 1.3.), tomando
una muestra de valores de la variable caudal, considerando que pertenece a una población
con un número infinito de valores y calculando a partir de esta los estimadores estadísticos de
la población, el histograma y/o polígono de frecuencias se transforma en una función de den-
sidad de masas de la variable, mientras que el histograma o polígono de frecuencias acumula-
das en la función de distribución de probabilidades.
Para cumplir con los principios básicos de la estadística inferencial, la muestra
de la variable debe estar constituida por N elementos independientes, siendo N el número de
años analizados, p.ej. N caudales medios anuales, N caudales medios mensuales de un mes
determinado, N caudales mínimos medios diario de cada ciclo hidrológico, etc.
Para obtener la función de distribución de probabilidades que más se aproxime
a la correspondiente de la población de la variable, a partir de una serie de datos indepen-
dientes se realiza un Ajuste Estadístico.
La metodología práctica para realizar un ajuste estadístico está explicada en el
Capítulo 4 (Apartado 3. 5.) y en el Capítulo 5 (Apartado 1.3.), por lo que no se redundará en
su tratamiento; además, en el presente Capítulo (Apartado 3. 2.) se mostrará una aplicación
práctica de la utilización de la inferencia estadística.
3. DISPONIBILIDAD DE AGUA
El estudio o evaluación de la disponibilidad de agua, en una sección o tramo de
un curso de agua predefinido, está orientado a determinar: el caudal o volumen de agua dis-
ponible para determinados usos específicos.
Se entiende por consumo de agua a la pérdida o reducción física que se produce
por un determinado uso y en función a la demanda de la misma.
Los usos del agua pueden dividirse en dos grandes grupos:
Usos Consuntivos: son aquellos en los cuales, la utilización del agua implica un consumo de la
misma con una posterior tasa de retorno muy baja; el volumen de agua que retorna queda en
condiciones más o menos alterado o contaminado.
En el caso de agua para abastecimiento urbano se devuelve al ciclo hidrológico aproximada-
mente el 80% del volumen ingresado pero como agua negra o servida; el agua para riego tiene
una tasa de retorno en función del sistema de riego utilizado, se estima en un 20%.
El agua en la industria puede ser utilizada como materia prima, solvente, enfriado, transpor-
te, etc.; en la minería se utiliza en la separación y limpieza de materiales, en procesos indus-
triales asociados, etc.
No Consuntivos: se refiere a aquella utilización del agua que permite un nuevo empleo poste-
rior, puesto que, se devuelve casi todo el volumen captado con una calidad muy similar a la
de toma.
Como ejemplo de éstos se puede resaltar la producción de energía eléctrica, la acuicultura,
la navegación, los caudales con fines ambientales y paisajísticos, etc., y en cierta medida, la
refrigeración de plantas industriales y centrales energéticas bajo ciertas condiciones de verti-

do.
La evaluación de la Disponibilidad de Agua, en un determinado tramo de un
río, depende específicamente del destino que se quiera dar al agua y de la variabilidad tem-
poral del uso: si se trata de un uso continuo constante o en aumento, variable mes a mes,
etc.
Los métodos que se desarrollan a continuación consideran que el escurri-
miento en el río no está regulado o condicionado por la operación de algún tipo de estruc-
tura hidráulica. Por lo tanto la disponibilidad de agua resultante se refiere al aporte natu-
ral de la cuenca en el tramo del río considerado.
La evaluación de la factibilidad de distintos usos es un tema que se trata en la
Planificación de los Recursos Hídricos, esta rama de la hidrología utiliza una serie de métodos
y procesos para optimizar el uso del agua, definir la posibilidad económica financiera (no
técnica) de obras de captación, almacenamiento, etc.
3.1. MÉTODO DE LA CURVA DE DURACIÓN DE CAUDALES

Se recurre a este procedimiento cuando se cuenta con pocos años de informa-
ción.
El método radica en el desarrollo de la tabla de Frecuencia de Caudales y las
curvas de Caudales Clasificados y la de Duración de Caudales.
La muestra de datos que se debe preparar depende del requerimiento específi-
co o finalidad del estudio.
En el siguiente cuadro se presenta para algunos usos del agua la muestra de da-
tos a procesar:
Uso del Agua Serie de Datos

Consumo humano, industrial, generación • Valores medios diarios de los N años de in-
de energía, etc.; valor de demanda fija y formación ⇒ Total = 365 N
continua en el transcurso de un año o ciclo • Valores medios mensuales de los N años de
hidrológico. información ⇒ Total = 12 N
• Valores medios diarios de cada mes del año o
Agua para riego o cualquier uso que impli-
período de consumo de los N años de infor-
que una demanda que varía mes a mes.
mación ⇒ Total del mes = NDM N
Una vez realizada la curva de Duración de Caudales de N años de observaciones

para una serie de datos determinada (Figura No.6), se puede calcular el caudal QF* que fue
superado F* % del tiempo en todo el período evaluado, o lo que es lo mismo, en (1-F*)% de
tiempo se han observado caudales menores a QF*.
Q Figura No.6
QF*
0 0,5 F* 1
Frecuencia

Por lo tanto si se trabaja con una masa de caudales medios diarios de 5 años de
observaciones (total: 1825 datos) y se requiere evaluar la disponibilidad de agua para consu-
mo humano:
⇒ F* = 0,9 = 90% o (1-F*) = 0,1 = 10%
el valor QF* resultante es el caudal medio diario que ha sido superado un 90% de los días en los
5 años observados, o lo que es lo mismo, durante el 10% de los días en los 5 años se han ob-
servado caudales menores.
También se puede establecer un proceso de cálculo inverso:
Para una determinada población a futuro, en una región con un consumo diario de agua Q,
hay que evaluar, ¿con que garantía se puede satisfacer la necesidad de agua con el escurri-
miento superficial del río en estudio?
Entrando en la curva de Duración de Caudales, con el caudal Q diario se obtiene una garantía
F* % de superar dicho caudal medio diario en los años de observaciones o (1-F*)% de no cubrir
la demanda en los años observados.
Si la masa de datos corresponde a caudales medios diarios de un mes determi-
nado, por ejemplo: 5 años de observaciones del mes de septiembre (total: 150 datos); se re-
quiere estimar la disponibilidad de agua para riego en el mes en consideración, se tiene:
F* = 0,75 = 75% o (1-F*) = 0,25 = 25%
el valor QF* resultante es el caudal medio diario del mes considerado (septiembre) que ha sido
superado un 75% de los días de ese mes en los 5 años observados, o que el 25% de los días en
esos 5 años se han observado caudales menores en el mes en consideración.
Si el conjunto de datos procesados corresponde a caudales medios mensuales
de 10 años de observaciones (total: 120 datos) y se requiere determinar la disponibilidad de
agua para la generación de energía hidroeléctrica aprovechando un importante desnivel to-
pográfico, captando el agua del río con una toma de agua con conducción hasta una micro
central (uso común en pequeñas comunidades como ser: Iruya e Isla de Cañas, alejadas de los
sistemas de distribución de energía) se tiene:
⇒ F* = 0,70 = 70% o (1-F*) = 0,30 = 30%
el valor QF* resultante es el caudal medio mensual que ha sido superado un 70% de los meses
en los 10 años observados, o que en el 30% de los meses en esos 10 años se han observado
caudales medios mensuales menores.
En casos como este, donde se trabaja con una serie de caudales medios men-
suales, pero interesa conocer la fluctuación de los caudales medios diarios, se recomienda
realizar un tratamiento posterior:
¿Cuál es el caudal medio diario mínimo (Qdm) para un mes con un escurrimiento QF*?
Para contestar esta pregunta hay que buscar, de la masa de datos, cual es el o los caudales
más próximos al citado QF*, tanto mayores como menores, y de estos seleccionar el mínimo de
todos los Qdm; de esta forma se relaciona el QF* con un valor mínimo esperado Qmd.
Como se podrá apreciar, en ningún momento se estableció una probabilidad
de ocurrencia o una determinada recurrencia, esto se debe a que la magnitud de la in-
formación no permite realizar un ajuste estadístico e inferir la población de la variable
aleatoria analizada, se está trabajando con pocos años de datos.
Ejemplo del Método: Aprovechado la curva de duración de caudales de la Figura No. 5 y la
tabla de frecuencias correspondiente, se desea conocer la disponibilidad de agua en el río
Pescado, en las proximidades de Puesto Romero, para proveer agua para una hipotética mi-
cro central hidroeléctrica de paso.
Caudal de diseño mínimo: 1 m3/s
Caudal de operación óptima: 2 m3/s
Caudal mínimo ecológico que se debe dejar en el curso en estiaje para mantener la fauna

ictícola: 4,5 m3/s

De acuerdo a la demanda para generación óptima y considerando el caudal mínimo ecológico
en la sección debe escurrir un caudal mínimo de 6,5 m3/s
La tabla de frecuencias y la curva de duración de caudales de la Figura No. 5, realizada con
intervalos de clase de 4 m3/s permite establecer que 47 meses de los 240 analizados se en-
cuentran por debajo de 8 m3/s que es el extremo superior del primer intervalo con frecuen-
cia absoluta mayor que 0; se asigna esta frecuencia al punto medio del intervalo 6 m3/s.
Esto indica que, para el presente análisis, no es conveniente esta clasificación de caudales,
se debe disminuir la longitud de los intervalos de clase; la tabla siguiente se desarrolla con
intervalos de clase de 1 m3/s en el tramo de interés:
Tabla de Frecuencia de Caudales Medios Mensuales
Frecuencia Frecuencia Frec. Abs. Frec. Rel.
Intervalos de Clase
Absoluta Relativa Acumulada Acumulada
3 4 0 0,000 240 1
4 5 1 0,004 239 0,996
5 6 17 0,071 222 0,925
6 7 18 0,075 204 0,850
7 8 11 0,046 193 0,804
8 9 18 0,075 175 0,729
… … … … … …
Con esta tabla se puede estimar que:

• Para la operación óptima de la central, el 85% de los
meses analizados se presentan caudales mayores a
6,5 m3/s, o sea el 15% de los meses se registraron
caudales menores.
• Para la operación en condiciones mínimas, el 92,5%
de los meses analizados se presentan caudales mayo-
res a 5,5 m3/s, o sea el 7,5% de los meses se registra-
ron caudales menores.
En la siguiente tabla se muestran los caudales mínimos medios diarios correspondientes a los
meses en los que el caudal medio mensual es del orden de los 5,5 m3/s:
Medio mensual Mínimo medio
Fecha
(m3/s) diario (m3/s)
Set. 1963 5,39 5,19
Nov. 1965 5,54 5,22
Set. 1969 5,56 5,42
Ago. 1972 5,43 5,15
3.2. MÉTODO ESTADÍSTICO

Este método se aplica cuando los años de observación son suficientes para es-
timar la función de distribución de probabilidades de la variable; cuando el curso de agua es
muy regular, con escasa variación entre los distintos años observados es suficiente con N = 18
años, mientras que si hay una importante fluctuación año a año es necesario contar con un
mínimo de 28 años.
Al igual que en el método desarrollado precedentemente, la serie de datos con
la que se va a trabajar depende de la finalidad del estudio, en todos los casos y a fin de poder
establecer el concepto de recurrencia anual, la longitud de la serie debe coincidir con el
número de años de observación, un valor por año o ciclo hidrológico.
Si bien existen criterios personales para la elaboración de las series de datos,
en el siguiente cuadro se presenta una de las tantas formas de trabajo:

Uso del Agua Serie de Datos

• Caudal mínimo medio diario de cada año o
Consumo humano, industrial, generación
ciclo hidrológico.
de energía, etc.; valor de demanda fija y
• Caudal mínimo medio mensual de cada año o
continua en el transcurso de un año o ciclo
ciclo hidrológico.
hidrológico.
• Caudal medio anual.
• Caudal medio mensual de un mes determina-
do (un ajuste para cada mes).
Agua para riego o cualquier uso que impli- • Caudal medio mensual de un período crítico
que una demanda que varía mes a mes. de estiaje coincidente con el de mayor con-
sumo (bimestre, trimestre, etc.).
• Caudal medio anual.
Una vez que se define la serie hay que seguir los pasos desarrollados en el Capí-
tulo 4 (Apartado 3. 5.) y en el Capítulo 5 (Apartado 1.3.), calculando los estadísticos de la
muestra incluyendo los de la variable transformada por logaritmos y los de la variable reduci-
da con la media de la serie. Luego hay que Ordenar los valores de la v.a. de menor a mayor y
asignar un número de orden sin considerar la cronología de los eventos.
La frecuencia experimental va a depender de la serie de datos a analizar:
Caudales medios mensuales, anuales, bimestre, trimestre crítico, etc.; son series de valo-
res medios, por lo que se recomienda Weibull F* = i /(N+1)
Caudales mínimos medios diarios, mínimos medios mensuales, etc., son series extremas
(extremo mínimo) por lo que se recomienda Hazen F* = (i-0.5)/N
Las funciones de distribución de probabilidades testeadas para los ajustes es-
tadísticos y posterior selección de la que representa la población analizada, también depen-
derán del tipo de series:
Series de valores medios: Log. Normal, Pearson III y Log Pearson III, Goodrich, etc.
Series de valores extremos: Gumbel, Frechet, Pearson III y Log Pearson III, etc.
Luego de testear los distintos ajustes y seleccionar la función de distribución de
probabilidades se pueden inferir los caudales para distintas probabilidades y sus correspon-
dientes recurrencias.
Como el ordenamiento de datos se realiza de menor a mayor interesa, para la
determinación de la disponibilidad de agua, la rama inferior de la función de distribución, por
lo que:
F(Qo) = P(Q ≤ Qo) , probabilidad que la v.a. Caudal sea menor o igual a Qo
en este caso la recurrencia es: T = 1 / F(Qo)
Esto es, si se desea evaluar la cantidad de agua disponible para consumo huma-
no, se elabora una serie con los mínimos caudales medios diarios de cada ciclo hidrológico y,
después de seleccionar una función de distribución, se calcula el caudal Qo para F(Qo) = 10%,
hay una probabilidad del 10% de que se presenten eventos menores a ese Qo al menos un día
al año, la recurrencia de este evento es de 10 años.
Si el ajuste se hubiera realizado con una serie formada por los caudales míni-
mos medios mensuales de cada ciclo hidrológico, para F(Qo) = 10% y T = 10 años, se infiere
que hay una probabilidad del 10% de que ocurran caudales medios mensuales menores a ese
Qo.
Con la serie de caudales mínimos medios mensuales se debe hacer una referen-
cia al número de días del mes con caudales medios diarios por debajo de Qo; hay que buscar
en la serie el o los caudales medios mensuales próximos a Qo, determinando en cada caso
cuantos días del mes, en %, en los que se registran caudales medios diarios por debajo de la

media del mes correspondiente, seleccionando el mayor valor porcentual P%. De esta forma
se relaciona:
F(Qo) = 10% , T = 10 años con Qo y P% de días en el mes con caudales menores.
Como se puede apreciar no es conveniente realizar un análisis de estas carac-
terísticas con los caudales medios anuales ya que esto permite, en forma directa, obtener la
fluctuación interanual de los caudales para estimar los valores mínimos con una determinada
probabilidad de ocurrencia.
En general, la inferencia estadística de series de caudales medios anuales o
volúmenes anuales se realiza para analizar la probabilidad de ingreso de agua a embalses o
cuerpos de agua ubicados agua abajo de la zona en estudio.
Pese a lo señalado precedentemente, hay una metodología que da una idea de
la variación interanual de la escorrentía cuando se trabaja con series de caudales medios
anuales, que considero aplicable cuando no se requiere precisión en los resultados, solamen-
te, suponer los distintos escenarios que se pueden presentar y la fluctuación del escurrimien-
to en estiaje sigue una ley de proporcionalidad con respecto a los meses con crecidas.
El método se denomina Distribución Interanual de la Escorrentía y consistente
en:
Determinar el caudal medio anual Qo con una determinada probabilidad F(Qo) y recu-
rrencia T por el método estadístico.
Con el Qo seleccionar de la serie original los módulos parciales anuales que más se
aproximan.
De los años seleccionados se toman los caudales medios mensuales para ver como se
ha dividido el escurrimiento, mes a mes, en forma porcentual con respecto a la media
anual:
Año Caudal Valores próximos Relación Mensual

1970/71 Q1 a Qo
1971/72 Q2 Q2 Qmes i; año 2
1972/73 Q3 Qo Qmes i; Qo
.... Despejando Qmes i para Qo se cal-
I / I+1 Qi Qi Qmes i; año i cula para cada año: 2, i, 28 el
... Qo Qmes i; Qo caudal medio mensual de cada
1995/96 Q26 mes en forma proporcional a Qo
1996/97 Q27
Q28 Qmes i; año 28
1997/98 Q28
Qo Qmes i; Qo
1998/99 Q29
1999/00 Q30
Considerando que interesan los meses de estiaje se obtienen tantas variaciones

de los caudales medios mensuales como caudales medios anuales próximos a Qo se hayan se-
leccionado, siempre teniendo en cuenta que, el valor de Qo, está asociado a una recurrencia
T; inclusive se puede buscar el mínimo caudal medio mensual de todos estos y asociarlo a Qo,
pero esto es una aproximación, ese caudal mínimo no tiene una referencia de probabilidad,
únicamente la tiene el caudal medio anual Qo.
Ejemplo de inferencia estadística: para el ejemplo anterior, la micro central hidroeléctrica
de paso en el río Pescado, Puesto Romero, se confecciona una serie compuesta por los cauda-
les mínimos medios mensuales de cada año: N= 20 años
Serie:
Año 1957 1958 1959 1960 1961 1962 1963 1964 1965 1966
Caudal (m3/s) 8.19 7.95 7.28 8.30 8.32 5.82 5.38 5.80 5.00 5.54

Año 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976
Caudal (m3/s) 5.21 7.65 5.56 5.60 4.53 5.42 6.11 6.51 5.83 5.49
ESTADISTICOS:
VARIABLE ORIGINAL (X) :
MEDIA DESVIO COEF. COEF. COEF. COEF.
ASIMETRIA VARIACION ASIM/VARI CURTOSIS
6.27m3/s 1.21 m3/s 0.66 19.33% 3.40 1.74
VARIABLE TRANSFORMADA (LN(X)):

MEDIA DESVIO COEF.ASIM.
1.81884 0.18676 0.45841
VALORES EXTREMOS:
MAXIMO MINIMO RANGO
8.320 4.530 3.790
Pese a que se han testeado distintas familias de funciones de distribución no se han encon-
trado ajustes de buena calidad, el problema se presenta en la franja de caudales superiores,
donde la curva teórica se aleja de la experimental, mientras que en la franja de caudales
bajos el ajuste es bueno.
Es evidente que 20 años de datos no son suficientes para caracterizar la población, por lo
tanto los resultados obtenidos deben ser considerados como una aproximación y no es conve-
niente asociarlo con períodos de recurrencia elevados.
La función que mejor ajustó es la de Frechet (log Gumbel):
Río Pescado. Puesto Romero.
Figura No. 7
Caudal Mínimo Medio Mensual
1
0.9
0.8
0.7
Probabilidad
0.6
Función: Frechet
0.5
XLO = 0.145167378
0.4 αL = 1.73589
0.3
0.2
0.1
0
4 5 6 7 8 9 10
Función Teórica Función Experimental Precipitación (mm)
Test Kolmogorov Acepta

Pocos
Test de Pearson
datos
Máxima Diferencia Frecuencias = 0.1388
EMCV = 0.44 m3/s
EMCF = 0.065

Con la función de distribución de probabilidades se puede estimar que:

• Para la operación óptima de la central, F(6,5 m3/s) = 0,68; hay un 68% de probabi-
lidades de que el caudal mínimo medio mensual sea menor a 6,5 m3/s.
• Para la operación en condiciones mínimas, F(5,5 m3/s) = 0,29; hay un 29% de pro-
babilidad de que el caudal mínimo medio mensual sea menor a 5,5 m3/s; la recu-
rrencia de la presentación de caudales menores al mencionado es T = 1/0,29 ≈ 3,5
años; esto implica que, en promedio, al menos una vez cada 3,5 años se pueden
esperar caudales menores a 5,5 m3/s.
3.3. MÉTODO DE LA FRECUENCIA EMPÍRICA

Muchas veces es necesario trabajar con una serie en la cual, el número de da-
tos es pequeño (caudales mínimos medios diarios, mínimos medios mensuales, etc.), no sufi-
ciente para desarrollar una tabla de frecuencias a fin construir una curva de duración de cau-
dales y este conjunto de datos no representa una cantidad de años mínima para realizar un
análisis de inferencia estadística.
En estas condiciones se debe utilizar el método de la Frecuencia Experimental
o Empírica, que consiste en:
Conformar la serie de la variable de interés con un valor por cada año o ciclo
hidrológico.
Ordenar los elementos de la serie de mayor a menor, asignándole a cada uno un
número de orden.
Calcular para cada elemento una frecuencia experimental del tipo F* = i/N como se
muestra en la tabla adjunta.
i Q (m3/s) F*
1 (valor más alto) I1 1/N
2 I2 2/N
… … …
N (valor más bajo) IN 1
Con los pares de valores Q-F* de la tabla precedente se puede construir una
curva, del tipo de duración de caudales, pero para la variable estudiada, por ejemplo: dura-
ción de caudales mínimos medios diarios; por lo tanto su análisis es similar al de una curva de
duración, haciendo una interpolación lineal cuando se requiere conocer un caudal para una
frecuencia determinada y viceversa, siempre teniendo en cuenta el título de la variable al
que pertenece la curva.
Ejemplo: Se desea aplicar el método de la frecuencia experimental en la serie de caudales
mínimos medios mensuales del río Pescado (Puesto Romero) del ejemplo de la microcentral.
N = 20 años. Variable: Caudal Mínimo Medio Mensual.
i Q(m3/s) F* i Q(m3/s) F* i Q(m3/s) F*
1 8.32 0.0500 10 5.82 0.5000 19 5.00 0.9500
2 8.30 0.1000 11 5.80 0.5500 20 4.53 1.0000
3 8.19 0.1500 12 5.60 0.6000
4 7.95 0.2000 13 5.56 0.6500
5 7.65 0.2500 14 5.54 0.7000
6 7.28 0.3000 15 5.49 0.7500
7 6.51 0.3500 16 5.42 0.8000
8 6.11 0.4000 17 5.38 0.8500
9 5.83 0.4500 18 5.21 0.9000

9
Figura No. 8 Frecuencias Experimentales: Río Pescado.
Puesto Romero.Caudales Mínimos Medios Mensuales
8
Caudal (m3/s)
7
4
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
Frecuencias
Con la tabla y la figura correspondiente se puede estimar que:

• Para la operación óptima de la central, el 65% de los
caudales mínimos medios mensuales de cada año son
menores a 6,5 m3/s, este caudal fue superado el 35%
de los 20 años analizados.
• Para la operación en condiciones mínimas, el 25% de
los caudales mínimos medios mensuales de cada año
son menores a 5,5 m3/s, este caudal fue superado el
75% de los 20 años analizados.
4. ANÁLISIS VOLUMÉTRICO DEL ESCURRIMIENTO

Se denomina Derrame al volumen de agua que ha escurrido por una sección de
un río en el transcurso de un determinado intervalo de tiempo, este puede ser diario, men-
sual, anual o plurianual y se expresa en hm3.
Por definición:
to
Vi = Q t dt
0
La curva de Volúmenes acumulados es la representación gráfica, en función
del tiempo, de los volúmenes que han escurrido por una determinada sección de un curso de
agua, y se construye a partir de la siguiente tabla:
Caudal medio Volumen Volumen Acumulado

Año Mes Día
diario (m3/s) (hm3) (hm3)
1986 Septiembre 1 6.50 0.562 0.562
2 6.48 0.560 1.121
3 6.47 0.559 1.680
4 6.39 0.552 2.233
5 6.22 0.537 2.770
6 6.25 0.540 3.310
7 6.24 0.539 3.849
8 6.25 0.540 4.389
..... .... ..... ....
En la Figura No. 9 se representa en forma gráfica la curva de volúmenes acumu-

lados de tres ciclos hidrológicos en función del tiempo:

Figura No. 9 Volúmenes Acumulados.

3000
2500
2000 V3
a3
Volum en (hm3)
1500
VT
1000
V2
a2
500
a V1
0
a1
0 T1 12 T2 24 T3 36
Tie m po (m e s e s)
La curva de color rojo es la de volumen acumulado, los segmentos azules unen

los puntos de inicio y fin de cada ciclo hidrológico y la línea verde punteada une el inicio y fin
del período analizado.
Como Q = dV/dt, la tangente a la curva de volúmenes acumulados, en un ins-
tante dado, representa el caudal que escurre por el río en ese momento.
Haciendo:
tg α1 = V1/T1 tg α2 = V2/T2 tg α3 = V3/T3
⇒ tg α = VT/(T1 + T2 + T3)
Como el volumen V1 es el volumen total escurrido en T1, tg α1 es el caudal me-
dio del período T1, si este intervalo de tiempo un año o ciclo hidrológico, tg α1 , tg α2 , tg α3
son los módulos parciales anuales de los años T1, T2 y T3 respectivamente; y tg α es el caudal
promedio del período (T1 + T2 + T3).
Observando la Figura No.9, el segmento con ángulo α1, que une los puntos ex-
tremos de la curva de derrames acumulados del período T1 ( 0 a 12 meses), representa la
curva de derrame acumulado si el caudal escurrido en el río sería constante e igual al módulo
del período dado que, al final del período T1, se acumula un derrame igual a V1, lo mismo
con ciclo T2 y el T3; mientras que el segmento con ángulo α que une los puntos extremos de
la curva de derrames acumulados del período T3 ( 0 a 36 meses) representa la curva de volú-
menes acumulados a caudal constante e igual al modulo del período (T1 + T2 + T3).
De la curva de derrames acumulados se tiene:
2
dV dQ d V
Q= = 2
dt dt dt
2
dQ d V
=0 2
0
dt dt
⇒ Punto de Inflexión en la curva
de derrames y Máximo en la curva de
caudales cronológicos.
En la Figura No.10, el punto B es un punto de inflexión de la curva de derrames
acumulados y es un máximo en la curva de caudales cronológicos.

V Figura No. 10
D
C En los puntos de la curva OABCD en la que
la tangente es paralela al segmento OD los
aC ángulos son iguales (Figura No.10), por lo
B tanto, el caudal coincide con el medio del
período.
tg αO = tg αA = tg αC = Caudal Medio
aO
A Analizando la variación de las tangentes y la
O
aB correspondencia con los caudales se tiene:
Q T t
OA ⇒ tg αi < tg αO Qi < QM
OC ⇒ tg αi > tg αO Qi > QM
CD ⇒ tg αi < tg αO Qi < QM
Caudal
Medio
T t
4. 1. CAPACIDAD REGULADORA DE UN EMBALSE

Suponiendo que la curva de volúmenes medios acumulados OABCD de un curso
de agua para un ciclo hidrológico es la indicada en la Figura No. 11 y el segmento OD repre-
senta la curva de derrames acumulados generada por un escurrimiento continuo e igual al
caudal medio del ciclo; se desea determinar:
C1
V Figura No.11
¿Cuál es la capacidad que tendr-
A1’ ía un hipotético embalse para
erogar continuamente un caudal
igual al módulo del río?
D A1
VT C
C’
B
A’ C’’
A
O
T t
Para responder a esta pregunta se deben trazar las dos tangentes extremas a la
curva de derrames paralelas a al segmento OD, en este caso pasan por los puntos A y C res-
pectivamente; se puede observar que:
• En el tramo OA, por el río escurre un caudal menor al modulo, con un máximo déficit
en el punto A (donde el caudal se iguala con el módulo) igual al volumen AA’.
• A partir del punto A, el escurrimiento supera al módulo hasta el punto C, donde vuelve

a igualarse, al final de ese período el exceso de volumen escurrido en el río con res-
pecto al módulo es CC’.
• Desde C y hasta el punto D, donde se cierra el ciclo, el caudal escurrido en el río es
menor al módulo del mismo.
Trasladando los ejes como se muestra en la Figura No.11, el ciclo comienza en
el punto C en lugar de O, la curva de derrames acumulados es: CDA1C1; se puede observar
que, desde el punto C hasta el A1 se acumula un déficit de agua igual a A1 A1’ puesto que el
escurrimiento en el río es menor que el módulo, mientras que de A1 a C1 el caudal aportado
por el río supera al módulo del mismo cerrando el ciclo.
Suponiendo que el hipotético em-
C1’
balse tuviera una capacidad útil Cr igual al máxi- Figura No.12
del embalse lleno CC1, e ingresa un caudal conti- V

mo déficit A1A1’, que se eroga a módulo a partir
C1
nuo cuya curva de derrame acumulado es CA1C1
(Figura No.12). Trasladando CA1C1, en forma pa- A’1
ralela hasta Ci, queda definida CiA1’C1’, cuya or-
denada representa, para un instante determina- Ci
do, el volumen almacenado en el embalse, que es
igual a la suma del existente más el ingresado.
Cr D A1
Con estas consideraciones se puede
apreciar que:
C
t
• En el tramo CiA1’, a medida que se eroga un caudal constante e igual al módulo (seg-
mento CC1, el embalse se va vaciando puesto que ingresa menos agua que la necesa-
ria; el volumen almacenado resulta de: ordenada CiA1’- ordenada CC1
• El punto crítico se produce en A1’ porque el almacenamiento es cero:
ordenada CiA1’- ordenada CC1 = 0
• A partir de A1’ el aporte al embalse es superior al modulo y comienza a recuperarse
hasta cerrar el ciclo en C1’ con un volumen embalsado igual a Cr = C1C1’.
Por todo lo expresado se puede definir que, la Capacidad Reguladora de un
Embalse, es el volumen útil necesario para regular el río erogando en forma continua el
módulo del mismo, gráficamente, es la distancia vertical entre las rectas extremas a la curva
de derrames acumulados paralelas a la recta del módulo.
Cr = AA’ + CC’ = AA1’
Se define como Coeficiente de Irregularidad a la relación entre la Capacidad
Reguladora necesaria para regular un río y el derrame anual del mismo; los casos extremos
son:
CI = 0 V Q
La capacidad reguladora necesaria es nula,
la curva de volúmenes acumulados coincide
con la recta del módulo, el gasto del río es
constante en el tiempo e igual al medio del
período. t t
T T
CI = 1 V Q
El volumen necesario en el embalse es igual
al derrame anual del río, puesto que el es-
currimiento superficial es un pulso ins-
tantáneo.
t t
T T

ELEM
MENTOS DE HIDROLOGÍA
H S
SUPERFICIAL CAPÍTUL
LO 8
Por ejemplo:
e
Río Paraná
P en Corriente:
C
Cauddales medio
os mensualees (m3/s): datos
d de 190
05 a 1994
S
Set Oct Nov Dic Ene Feb Marr Abr M
May Jun Jul Ag
go Año
12
2861 14667 15045 157
732 18422 2
21190 21125 19438 17
7663 18058 16071 133
333 16939.1
1
ame anual = 534192.45 hm3
Derra h 3
C = 36783 hm
Cr ⇒ CI = 0
0.07
Río Juramento
J e Cabra Corral:
en
Cauddales medio es (m3/s): datos
os mensuale d de 193
35 a 1968
S
Set Oct Nov Dic Ene Feb Mar Abr May Jun Jul Ago
A Año
10.3
1 9.9 12.0 1.3
21 59.8 100.0 64.5 27.7 16.1 13.3 12.0 11.2 29.4
Derraame anual = 927.75 hm m3 C = 346.1 hm3
Cr ⇒ CI = 00.37
La caapacidad tootal del em
mbalse Gral.. Belgrano del
d Dique Cabra
C Corraal al momento del cierre
en 1973, con un na profundidad media m era de 3130 hm3 (se
a de 27.5 m, egún medicciones realiza-
3
das en
e 1991, see redujo a 2746
2 hm ) lo que signnifica que ele embalse tenía una capacidad 3.4 3
vecess superior al
a derrame anual, y po or ende varrias veces su
uperior a la
a Capacidadd Reguladorra.
El ca
aso de un embalse
e qu
ue regule un
u río de lllanura com mo Paraná e en Corrienttes es física
a y
econnómicamentte imposible e.
Otra forma de
O d trabajarr con la currva de volúm
menes acum mulados se plantea al re-
batirr la recta de
d módulo
(acommpañándola a con la Figura No.13
curvaa) hasta hacerla
coinccidir con ele eje de
absciisas, de esste modo
todos los punttos de la
curvaa de volúmenes
v
acummulados se e despla-
zan en forma idéntica,
siempre manteniendo la
ancia relatiiva verti-
dista
cal entre
e esta y la recta
de módulo.
m El eje, que
antes era ho orizontal,
ahora a está giirado un
ánguulo α.
T
Trazando lass tangentess extremas (horizontalles) a la currva de volúmenes reba
ati-
da, la distancia vertical en ntre estas ta
angentes ess la Capacid
dad Regulad dora: C ΔV1 + ΔV2
CR= Δ
L curva se
La e determina restando o a los vollúmenes accumulados naturales los
volúmmenes acum mulados dell módulo, tal como se puede apre eciar en la ssiguiente ta
abla:
C
Caudal olumen
Vo Mó men Acumu
ódulo Volum ulado Curvva
olumen
Vo
Año Mes Día meddio dia- Acu
umulado m3/s) Módulo
(m Móduulo Rebattida
rio (m3/s) ( 3)
(hm m3)
(hm m3)
(hm (hm3)
0 0 0
1986 Septiembre 1 6.50 0.562 0.562 40 3.4556 3.45
56 -2.8994
2 6.48 0.560 1.121 40 3.4556 6.912 -5.7991
3 6.47 0.559 1.680 40 3.4556 10.36 68 -8.6888
4 6.39 0.552 2.233 40 3.4556 13.82 24 -11.59 91
5 6.22 0.537 2.770 40 3.4556 17.2
28 -14.551
6 6.25 0.540 3.310 40 3.4556 20.73 36 -17.42 26
7 6.24 0.539 3.849 40 3.4556 24.19 92 -20.34 43
8 6.25 0.540 4.389 40 3.4556 27.64 48 -23.259
..... .... ..... .... .... .... ..... ....
Juan B. Sciortino Capítulo

C 8- 21
4. 2. GASTOS REGULARIZADOS
Como se ha mencionado precedentemente, la Capacidad Reguladora de un em-
balse está dada por la distancia vertical comprendida entre las tangentes extremas paralelas
al módulo, esta puede determinarse a partir de un ciclo hidrológico o varios, si se trata de un
ciclo extremo húmedo la CR resultante va a ser mayor que la de un ciclo hidrológico seco;
cuanto mayor sea el número de ciclos analizados en forma conjunta, más preciso va a ser el
valor de la CR calculada.
De esta forma se pueden obtener valores de CR anuales, bianuales, o totales
cuando se trate de uno, dos o todos los años disponibles respectivamente.
En la Figura No.14 se puede apreciar un ejemplo de cálculo de la CR de un em-
balse con 5 años de datos, con la curva directa y rebatida.
Figura No. 14
El valor CRT es la Capacidad Reguladora de los 5 años de información; trazando

las tangentes extremas a la recta de módulo m1 y calculando la distancia vertical entre estas
se obtiene CR1 que es la correspondiente al módulo del año 1; haciendo lo mismo con m2,
m3, m4 y m5 se tienen las distintas CR correspondientes a los módulos de los años 2, 3, 4 y 5.
A simple vista se puede observar que CR4 < CR5 < CR3 < CR1 < CR2 < CRT.
Si el volumen útil disponible es igual o mayor a CRT el embalse resultante pue-

de regular todos los períodos que se presenten mientras que estén acotados entre los ciclos
estudiados, pero si la capacidad disponible fuese menor se debe realizar un estudio denomi-
nado Gastos Regularizados, evaluado la regularización bi- anual, tri-anual, etc.
Se debe disponer la curva de manera tal que los años menos abundantes se ubi-
quen al principio, teniendo de esta forma una medida de la variación de la CR con respecto a
los módulos parciales; en el ejemplo sería: m4, m5, m3, m1 y m2 (Figura No. 15)

Figura No.15
mT
m4-
m
5-3-
4
1
m4
-5- CR4-5-3-1
m
3 CRT
4-
5
CR4
CR4-5-3
CR4-5
Uniendo el origen de coordenadas con el punto final del primer período se tiene
el segmento m4 y la vertical entre las tangentes extremas a la curva, paralelas a dicho seg-
mento es la CR4, corresponde al período más seco del conjunto de años; si se une el origen
con el punto final del segundo período resulta el segmento m4-5 que representa el módulo de
esos dos ciclos, y al igual que en el caso anterior se obtiene CR4-5 con las tangentes paralelas
al segmento m4-5.
Precediendo de idéntica manera con todos los ciclos estudiados se van obte-
niendo las capacidades bi-anual, tri-anual, etc. de períodos más secos a más húmedos: CR4 <
CR4-5 < CR4-5-3 < CR4-5-3-1 < CRT = CR4-5-3-1-2.
A cada Capacidad Reguladora anual, bi anual, etc. le corresponde un módulo
del período, se puede construir una curva que relacione ambos elementos (Figura No.16):
Capacidad Reguladora vs. Módulos Parciales

Figura No.16
65
60
Gm
Módulo Capacidad
55
Reguladora
Caudal (m3/s)
50 m4 CR4
m4-5 CR4-5
45 m4-5-3 CR4-5-2
40
m4-5-3-1 CR4-5-3-1
mT CT
35
30
0 500 1000 Vu 1500 2000
Volumen (hm3)
Si el volumen útil disponible para almacenar agua es Vu, Vt es el Volumen total

disponible y VM es el denominado volumen muerto: Vu = Vt - VM

Ingresando en la curva precedente con Vu, se obtiene un caudal Gm que es el
valor de regulación con la capacidad disponible.
4. 3. CAPACIDAD DE EMBALSE – CURVAS DE CONSUMO

En general, el consumo o demanda de agua es distinto al representado por la
recta del módulo, puede presentarse el caso extremo de una demanda opuesta al suministro
de agua.
Este es el caso que se presenta en los ríos de nuestra provincia, la máxima de-
manda se presenta en invierno (estiaje) y la mínima en el período estival, típico de la necesi-
dad de agua para riego, puesto que la demanda de agua en el verano está cubierta por las
lluvias.
En la Figura No.17 la cur-
Figura No. 17 va OABCD representa los volúmenes
acumulados aportados por el curso de
A1 ’
V agua y la OA’BC’D la curva de consumo,
C’’ totalmente opuesta a la de aportes.
Haciendo el mismo cam-
bio de ejes que cuando se analizó la
Capacidad Reguladora, trasladando la
A1 curva de consumo al punto C y la de
VT C
D aportes al punto C’’, con una capacidad
inicial del embalse CC’’ se llega a un
A’ B C’ momento en que el uso del agua termi-
na con el agua almacenada en el preciso
momento que el escurrimiento del río
O A supera las necesidades, por lo que el
T t embalse vuelve a almacenar agua.
Ese volumen inicial del embalse, es el volumen requerido para satisfacer la
demanda y es:
CC’’ = A1A1’ = AA’ + CC’
Cuando se analizan varios años de escurrimiento en lugar de los valores medios

de esos años se puede construir una tabla que tiene en cuenta el caudal medio mensual del
mes (i) y año (j) con su correspondiente derrame; la demanda de agua a la que hay que sumar
las pérdidas (evaporación, infiltración, etc.) y la variación mensual del volumen del embalse
partiendo de un volumen inicial igual a la máxima capacidad del embalse
La variación del Volumen Embalse en el mes (i) se obtiene de sumar al volumen
del mes (i-1) el ingresado en el mes (i) restando la demanda del mes (i).
Se debe tener en cuenta que cuando el volumen embalsado supera la máxima
capacidad del embalse el valor será igual al máximo; mientras que cuando es menor que el
mínimo no alcanza a satisfacer la demanda y el volumen final será 0; hay que señalar “de-
manda insatisfecha” y el porcentaje real entregado con respecto al que debería entregarse.
Una forma simplificada de esa planilla es la siguiente:
Año Mes Caudal Medio Volumen Demanda + Demanda + Volumen

Mensual (m3/s) Aportado (hm3) Perdidas (m3/s) Perdidas (hm3) Embalse (hm3)
Volumen inicial del embalse: 380
1 1 5.5 14.26 28.0 72.58 321.68
2 10.0 26.78 25.0 66.96 281.50

Año Mes Caudal Medio Volumen Demanda + Demanda + Volumen

Mensual (m3/s) Aportado (hm3) Perdidas (m3/s) Perdidas (hm3) Embalse (hm3)
3 11.0 28.51 20.0 51.84 258.18
4 45.0 120.53 10.0 26.78 351.92
5 59.8 155.00 9.0 23.33 380.00
6 45.0 108.86 5.0 12.10 380.00
7 22.0 58.92 10.0 26.78 380.00
8 18.0 46.66 15.0 38.88 380.00
9 12.0 32.14 25.0 66.96 345.18
10 7.0 18.14 28.0 72.58 290.75
11 6.2 16.61 30.0 80.35 227.00
12 5.0 13.39 28.0 75.00 165.40
1 4.2 10.89 28.0 72.58 103.71
2 4.1 10.98 25.0 66.96 47.73
3 5.5 14.26 20.0 51.84 10.15
4 28.0 75.00 10.0 26.78 58.36
5 41.9 108.60 9.0 23.33 143.64
6 64.7 156.52 5.0 12.10 288.06
2 7 85.1 227.93 10.0 26.78 380.00
8 30.9 80.09 15.0 38.88 380.00
9 16.1 43.12 25.0 66.96 356.16
10 11.0 28.51 28.0 72.58 312.10
11 8.6 23.03 30.0 80.35 254.78
12 7.9 21.16 28.0 75.00 200.94
3 ... ... ... ... ... ...
Uno de los métodos utilizados para la evaluación de la operación de un embalse

o sistema de aprovechamiento de los recursos hídricos se denomina Simulación y consiste en
reproducir la esencia de un sistema sin construir el sistema en sí, desarrollando las caracterís-
ticas del mismo por medio de un modelo matemático que simula el funcionamiento, en fun-
ción del tiempo, de las principales variables, para cualquier conjunto de parámetros de dise-
ño y políticas de operación.
BIBLIOGRAFÍA
Chow, V.T. 1994. "Hidrología Aplicada". Mc. Graw Hill, Colombia.
Chow, V.T. 1964. "Handbook ff Applied Hydrology". Mc. Graw - Hill, New York.
Monsalve Sáens, G. 1999. “Hidrología en la Ingeniería”. Alfaomega y Editorial Escuela Co-
lombiana de Ingeniería. Colombia.
Gómez Navarro, J. 1932. “Saltos de Agua y Presas de Embalse” Tomo I. Revista de Obras
Públicas. Escuela de Ingenieros de Caminos. España.
Schultz. E. 1975. “Problems in Applied Hydrology” Water Resources Publications. Fort Col-
lins. Colorado USA.
Yevjevich, V. (1972). "Probability and Statistics in Hydrology". Water Resourses Publica-
tions. Fort Collins. Colorado. USA.

ELEMENTOS DE HIDROLOGÍÍA SUPERFICIA
AL CAPÍT
TULO 8
Planilla No
o. 1: Resum
men de Aforros. Fuente Publicaciones de AyEE
E.
Capítulo 8- 26 JJuan B. Sciortino

ELEM
MENTOS DE HIDROLOGÍA
H S
SUPERFICIAL CAPÍTUL
LO 8
Planilla No. 2:
2 Estadísticca Fluvio-hiidrológica: Río Pescado
o. Fuente P
Publicacione
es de AyEE..
Juan B. Sciortino Capítulo

C 8- 27

Cap 8 Caudales

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Cap 8 Caudales

Cargado por

Copyright:

Formatos disponibles

ELEMENTOS DE HIDROLOGÍA SUPERFICIAL CAPÍTULO 8

Juan B. Sciortino Capítulo 8- 1

Capítulo 8- 2 Juan B. Sciortino

Para procesar varios años de información se utilizan las planillas denominadas

Juan B. Sciortino Capítulo 8- 3

2. 1. DESCRIPCIÓN DE LA INFORMACIÓN. ESTADÍSTICA DESCRIPTIVA

Para sintetizar el escurrimiento interanual es conveniente graficar, en forma de

Figura No.2 Caudales Medios Mensuales

Una variante muy utilizada es la representación gráfica de los módulos anuales

Capítulo 8- 4 Juan B. Sciortino

la escorrentía y detectar la presencia de ciclos secos y húmedos.

2. 1. 2. Caudales Clasificados y Duración de Caudales

Se determinan los intervalos de clase en función de la longitud de la serie de la variable y la

Juan B. Sciortino Capítulo 8- 5

La tabla de frecuencias de caudales, también denominada de Caudales Clasifi-

Ejemplo: Construir la tabla y gráficos de caudales clasificados y duración de caudales a par-

Los principales estadísticos del conjunto de datos son:

Capítulo 8- 6 Juan B. Sciortino

Juan B. Sciortino Capítulo 8- 7

En la Figura No.4 se muestra el histograma de frecuencias relativas resultante, se puede ob-

Figura No.4 Caudales Clasificados. Río Pescado

240 Escala de Caudales:

En la Figura No. 5 se presenta la curva de Duración de Caudales:

Curva de Duración de Caudales. Río Pescado

Los valores característicos calculados son:

Capítulo 8- 8 Juan B. Sciortino

¾ Q95 : caudal mínimo medio mensual característico = 4,8 m3/s

Juan B. Sciortino Capítulo 8- 9

3.1. MÉTODO DE LA CURVA DE DURACIÓN DE CAUDALES

Uso del Agua Serie de Datos

Una vez realizada la curva de Duración de Caudales de N años de observaciones

Capítulo 8- 10 Juan B. Sciortino

Juan B. Sciortino Capítulo 8- 11

ictícola: 4,5 m3/s

Con esta tabla se puede estimar que:

3.2. MÉTODO ESTADÍSTICO

Capítulo 8- 12 Juan B. Sciortino

Uso del Agua Serie de Datos

Juan B. Sciortino Capítulo 8- 13

Año Caudal Valores próximos Relación Mensual

Considerando que interesan los meses de estiaje se obtienen tantas variaciones

Capítulo 8- 14 Juan B. Sciortino

VARIABLE TRANSFORMADA (LN(X)):

Función Teórica Función Experimental Precipitación (mm)

Test Kolmogorov Acepta

Juan B. Sciortino Capítulo 8- 15

Con la función de distribución de probabilidades se puede estimar que:

3.3. MÉTODO DE LA FRECUENCIA EMPÍRICA

Capítulo 8- 16 Juan B. Sciortino

Con la tabla y la figura correspondiente se puede estimar que:

4. ANÁLISIS VOLUMÉTRICO DEL ESCURRIMIENTO

Caudal medio Volumen Volumen Acumulado

En la Figura No. 9 se representa en forma gráfica la curva de volúmenes acumu-

Juan B. Sciortino Capítulo 8- 17

Figura No. 9 Volúmenes Acumulados.

La curva de color rojo es la de volumen acumulado, los segmentos azules unen

Capítulo 8- 18 Juan B. Sciortino

4. 1. CAPACIDAD REGULADORA DE UN EMBALSE

Juan B. Sciortino Capítulo 8- 19

del embalse lleno CC1, e ingresa un caudal conti- V

Capítulo 8- 20 Juan B. Sciortino

Juan B. Sciortino Capítulo

El valor CRT es la Capacidad Reguladora de los 5 años de información; trazando

Si el volumen útil disponible es igual o mayor a CRT el embalse resultante pue-
