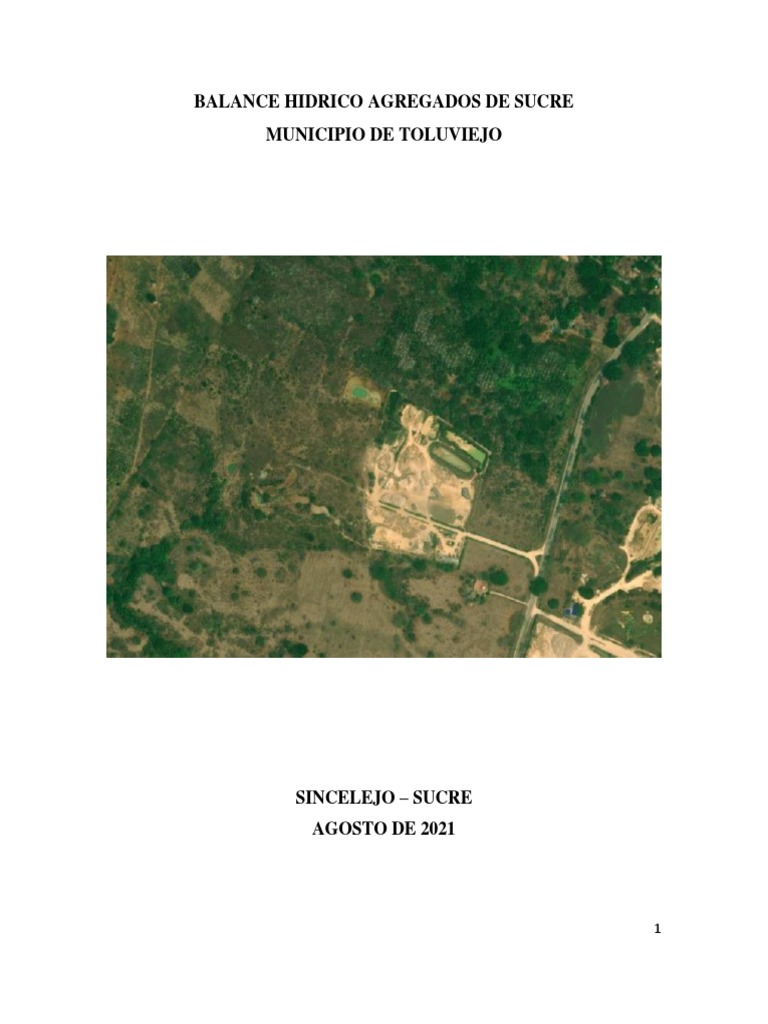

BALANCE HIDRICO AGREGADOS DE SUCRE

MUNICIPIO DE TOLUVIEJO

SINCELEJO – SUCRE
AGOSTO DE 2021

1
TABLA DE CONTENIDO

INTRODUCCION .............................................................................................................. 4
2. MARCO CONCEPTUAL ............................................................................................... 5
2.1. Definiciones ............................................................................................................. 5
2.2. Estimación de La Oferta Hídrica ............................................................................. 6
Imagen 1. Ciclo hidrológico. ............................................................................................. 6
2.2.1. Superficial Total ................................................................................................... 7
[Link]. Balance Hídrico De Largo Plazo: ................................................................. 7
Imagen 2. Balance hídrico para una cuenca....................................................................... 8
[Link]. Precipitación ................................................................................................. 9
[Link]. Evapotranspiración ....................................................................................... 9
[Link]. Temperatura ................................................................................................ 10
2.2.2. Caudal Medio Puntual en las Corrientes de Interés:....................................... 10
[Link]. Modelo Lluvia – Escorrentía: ..................................................................... 10
3. LOCALIZACION ......................................................................................................... 11
4. METODOLOGÍA ......................................................................................................... 12
5. HIDROCLIMATOLOGIA............................................................................................ 13
3.1. Estaciones Climatológicas ..................................................................................... 13
3.2. Variables Climatológicas ....................................................................................... 14
3.2.1. Precipitación ................................................................................................... 14
Figura 1. Valores medios mensuales multianuales Estación Primates. ............................ 14
3.2.2. Temperatura .................................................................................................... 15
3.2.3. Evaporación .................................................................................................... 15
Oferta hídrica disponible: .............................................................................................. 16
Oferta hídrica total superficial....................................................................................... 16
6. FLORA Y FAUNA ....................................................................................................... 17
7. ACTIVIDADES DE LA EMPRESA AGREGADOS DE SUCRE .............................. 18

2
8. DEMANDA HIDRICA REQUERIDA ......................................................................... 21
9. OFERTA HIDRICA DE LA ZONA ............................................................................. 21
Calculo de los parámetros Morfo métricos de la microcuenca reservorios 1 y 2 .. 23
9.1.1 CALCULO DE CAUDALES PARA RESERVORIO 1 -2. .............................. 24
Caudales mensuales de escorrentía............................................................................ 24
Tabla 2: precipitación mensual de estación Primates.................................................... 24
Tabla 3: Resumen de los datos de Caudal de Escurrimiento para cada mes ................. 27
Calculo de los parámetros Morfo métricos de la microcuenca reservorios 3 ........ 27
9.1.2 CALCULO DE CAUDALES PARA RESERVORIO 3 ................................... 28
Caudales mensuales de escorrentía ................................................................................... 28
Tabla 4: precipitación mensual de estación primate ..................................................... 28
Tabla 5: Resumen de los datos de Caudal de Escurrimiento para mes ......................... 31
10. BALANCE HIDRICO MENSUAL .......................................................................... 32
PARA EL RESERVORIO 1 – 2. .............................................................................. 32
Tabla 6. Muestra el resumen de los datos del caudal de oferta de la cuenca ............... 32
RESERVORIO 3. ...................................................................................................... 33
Tabla 7. Muestra el resumen de los datos del caudal de oferta de la cuenca ............... 33
11. EVALUACION DE LA OFERTA HIDRICA EN LA CUENCA QUE ABASTECE
EL RESERVORIO No 1 Y RESERVORIO No 2 ............................................................... 34
Tabla 8: Balance hídrico de la cuenca que abastece el reservorio No 1 y reservorio No
2 ..................................................................................................................................... 34
12. EVALUACION DE LA OFERTA HIDRICA EN LA CUENCA QUE ABASTECE
EL RESERVORIO No 3. ..................................................................................................... 35
Tabla 9: Balance hídrico de la cuenca que abastece el reservorio No 3 ....................... 35
13. EVALUACION DE LA OFERTA Y DEMANDA SOBRE LOS RESERVORIOS
DE AGREGADOS DE SUCRE ........................................................................................... 36
CONCLUSIONES Y RECOMENDACIONES ................................................................... 37
BIBLIOGRAFIA .................................................................................................................. 38

3
 INTRODUCCION

Los ecosistemas lenticos son sistemas acuáticos de agua dulce en los que, debido a su
estructura cerrada, sus aguas permanecen estancadas; convirtiéndose en una alternativa
para el desarrollo de proyectos sea a nivel industrial, agropecuario, domestico u otro. A lo
largo del ciclo de vida de estos ecosistemas se van disminuyendo su profundidad, hasta
llegar a desaparecer. Cuando persisten las sequías o durante los meses de verano, muchos
ecosistemas lenticos llegan a secarse, debido a que el agua de la lluvia es la única fuente de
ingreso de aguas que reciben y que les permite renovar el agua que presentan estancada, la
empresa Agregados de Sucre hace el proceso de recirculación de aguas permitiendo que el
pequeño ecosistema que tiene en su planta se conserve.

La empresa Agregados de Sucre, su objetivo principal es el lavado de los materiales, en el

proceso de transformación de las gravas, las gravillas y arenas; por lo cual tienen como
alternativa la recirculación de las aguas, lo que permite que los reservorios estén
constantemente con disponibilidad de aguas.

Debido a la alta demanda de producción de la planta ubicada en la empresa agregados de

Sucre, esta decide verificar un aumento de caudal con el agua aportada por escorrentía con
las precipitaciones de la zona. A continuación, se muestra el análisis de variables
hidroclimáticas que son útiles en la planificación del recurso hídrico, permitiendo hacer
estimaciones de la oferta de agua en sistemas lenticos, a través de un balance hídrico, el
cual se convierte en una herramienta técnica y operativa que coadyuda a tomar decisiones
que se estimen convenientes para lograr un manejo sostenible del recurso hídrico; es de
resaltar que para su estructuración se utilizaron datos históricos de precipitación,
evaporación y temperatura, todo esto con el objetivo de determinar si la fuente de
abastecimiento cuenta con el recurso hídrico suficiente para garantizar el abastecimiento a
la planta para cumplir con la producción proyectada.

4
2. MARCO CONCEPTUAL

2.1. Definiciones

Tomado de: (Parra Jiménez, 2020).

Año hidrológico medio (IDEAM, 2010): Está definido por los caudales medios mensuales
multianuales de la serie histórica de caudales medios.

Área: Corresponde a la superficie delimitada por la divisoria de aguas de la zona de

estudio, este parámetro se expresa normalmente en km2. Este valor es de suma importancia
porque un error en su medición incide directamente en los resultados, por lo que se hace
necesarios realizar mediciones contrastadas para tener total confianza en este valor.

Cuenca o área de drenaje: Área medida en un plano horizontal, que está encerrado por
una divisoria de drenaje.

Caudal: Es la cantidad de agua que produce una fuente hídrica, expresada en volumen por
una unidad de tiempo, medida en m3/s o lt/s.

Caudal ambiental: De acuerdo con el Decreto 3930 de 2010, se define como: “Volumen
de agua necesario en términos de calidad, cantidad, duración y estacionalidad para el
sostenimiento de los ecosistemas acuáticos y para el desarrollo de las actividades
socioeconómicas de los usuarios aguas abajo de la fuente de la cual dependen tales
ecosistemas” (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, 2010).

Demanda: Es el requerimiento de agua de la comunidad localizada en una cuenca de

acuerdo con sus actividades y prioridades.

Longitud del cauce principal: Corresponde a la longitud del cuerpo de agua que le da
nombre a la cuenca de estudio, en este parámetro se tienen en cuenta las irregularidades y
curvas del cauce; este parámetro se expresa normalmente en kilómetros.

Oferta hídrica disponible: OHTD (IDEAM, 2010): volumen de agua promedio que
resulta de sustraer a la oferta hídrica total superficial (OHTS) el volumen de agua que
garantizaría el uso para el funcionamiento de los ecosistemas y de los sistemas fluviales, y
en alguna medida un caudal mínimo para usuarios que dependen de las fuentes hídricas
asociadas a estos ecosistemas (caudal ambiental).

5
Oferta hídrica total superficial: OHTS (IDEAM, 2013): volumen de agua que escurre por
la superficie e integra los sistemas de drenaje superficial. Es el agua que fluye por la
superficie del suelo que no se infiltra o se evapora y se concentra en los cauces de los ríos o
en los cuerpos de agua lénticos.

Pendiente media de la cuenca: Es el índice que representa la pendiente media de las

trayectorias que sigue el agua que escurre por las laderas hacia el río. La pendiente media
se da en porcentaje o m/m. Esta característica controla en buena parte la velocidad con que
se da la escorrentía superficial y afecta el tiempo que lleva el agua de la lluvia para
concentrarse en los cauces que hacen parte de la red de drenaje de la cuenca.
Perímetro: Se puede considerar como la línea formada por la divisoria de la cuenca de
estudio; este parámetro se mide en unidades de longitud y se expresa normalmente en
metros o kilómetros.

Precipitación: Proceso por el cual el agua en estado líquido o sólido cae desde la
atmósfera. La precipitación incluye lluvia, nieve, granizo, aguanieve y es, por tanto, un
término más general que la lluvia.

2.2. Estimación de La Oferta Hídrica

Imagen 1. Ciclo hidrológico.

Fuente: (Centro Europeo de Postgrado CEUPE, s.f.)

6
La oferta hídrica es aquella porción de agua que después de haberse precipitado sobre la
cuenca y satisfecho las cuotas de evapotranspiración e infiltración del sistema suelo –
cobertura vegetal, escurre por los cauces mayores de los ríos y demás corrientes
superficiales, alimenta lagos, lagunas y reservorios, confluye con otras corrientes y llega
directa o indirectamente al mar. Usualmente esta porción de agua que escurre por los ríos es
denominada por los hidrólogos como escorrentía superficial y su cuantificación conforma
el elemento principal de medición en las redes de seguimiento hidrológico existentes en los
distintos países.

La oferta hídrica de una cuenca, corresponde también al volumen disponible de agua para
satisfacer la demanda generada por las actividades sociales y económicas del hombre. Al
cuantificar la escorrentía superficial a partir del balance hídrico de la cuenca, se está
estimando la oferta de agua superficial de la misma. El conocimiento del caudal del
afluente, su confiabilidad y extensión de la serie del registro histórico son variables que
pueden influir en la estimación de la oferta hídrica superficial. Cuando existe información
histórica confiable de los caudales con series extensas, el caudal medio anual del río es la
oferta hídrica de esa cuenca.

Para los efectos de calcular la oferta hídrica en una cuenca hidrográfica, existen tres
metodologías generales para aplicar de acuerdo con la información disponible y
características físicas de la cuenca:

2.2.1. Superficial Total

[Link]. Balance Hídrico De Largo Plazo:

Para cuencas hidrográficas con un registro de las variables climatológicas e hidrológicas

mayor de 10 años es posible estimar la oferta hídrica media anual. Permite estimar el caudal
medio de largo plazo de una cuenca mediante la aplicación de la conservación de masa
(agua) en la misma.

7
 Imagen 2. Balance hídrico para una cuenca

Fuente: como Hornberger et al. 1998, como se citó en (Parra Jiménez, 2020)

La ecuación diferencial de conservación de masa dentro de una cuenca hidrográfica se define como:

𝑑𝑆𝑑𝑡=𝑃(𝑡)−𝐸(𝑡)−𝑅(𝑡)
Donde S (t) es el almacenamiento de agua en el suelo y en los acuíferos, en función del tiempo, P (t)
y E (t) son la precipitación y evaporación real integradas en la cuenca y R (t) representa el caudal a
la salida de la cuenca. Al integrar esta ecuación en el largo plazo (15-20 años) el cambio en el
almacenamiento es despreciable respecto a los demás términos, además P (t), E (t) y Q (t), se
pueden remplazar con sus valores promedios de largo plazo, P, E y Q (Poveda et al., 2007, como se
citó en (Parra Jiménez, 2020)).

Así las cosas, en el largo plazo la conservación de masa dentro de la cuenca se puede expresar
como:

𝑅=𝑃−𝐸
Como estos términos generalmente se expresan en unidades de lámina sobre tiempo [L/T], por lo
que el área de la cuenca funciona como factor de escala para obtener el caudal medio de la cuenca,
Q [L³/T].

𝑄=𝐴 (𝑃−𝐸)
8
[Link]. Precipitación

La precipitación media anual de la región estudiada se obtuvo con una interpolación por el
inverso cuadrado de la distancia de las precipitaciones medias multianuales de las
estaciones pluviométricas referenciadas en el presente documento.

[Link]. Evapotranspiración

Para estimar la Evapotranspiración media anual de la región de estudio se utilizó la

metodología propuesta por Turc, ya que de acuerdo a Poveda (Poveda et al., 2007) esta
metodología genera muy buenos resultados en Colombia y es de fácil aplicación. El método
propuesto por Turc nos permite estimar la evapotranspiración real anual a partir de la
temperatura y precipitación media de una cuenca y está definido por las siguientes
ecuaciones (Parra Jiménez, 2020).

Donde:

ET: Evapotranspiración real [mm/año]

P: Precipitación [mm/año]
T: Temperatura media [℃]

La ecuación de Thornthwaite, bastante antigua, se basa en los numerosos experimentos

efectuados con los lisímetros y da una estimación de la evapotranspiración potencial en
función de la temperatura media mensual de la siguiente manera (Parra Jiménez, 2020).

Donde:

9
ET: Evapotranspiración potencial [cm/mes]
I: Índice calórico
T: Temperatura media mensual [℃]

[Link]. Temperatura

El cálculo de la temperatura media en la cuenca, el cual es necesario para la estimación de

la evapotranspiración, se hizo de acuerdo a la regresión propuesta por Chaves y Jaramillo
(Chaves& Jaramillo, 1998) la cual aprovecha la estrecha relación que hay entre la
temperatura y la elevación sobre el nivel del mar en zonas tropicales y permite calcular la
primera en función de la última (Parra Jiménez, 2020). Esta relación es la siguiente:

𝑇=𝐴−𝐵∙𝐻
Donde:

T: Temperatura media [℃]

H: Elevación [msnm]
A, B: coeficientes de la regresión

2.2.2. Caudal Medio Puntual en las Corrientes de Interés:

Cuando los registros de caudal generan series cortas y no confiables (series anuales
menores de dos años). Los datos de caudal diarios se agrupan en intervalos de acuerdo con
la frecuencia de ocurrencia de los mismos, obteniendo así curvas de duración de caudal. De
la cual es posible observar la variabilidad del caudal en el tiempo, obteniendo un mejor
conocimiento de la disponibilidad del agua (Parra Jiménez, 2020).

[Link]. Modelo Lluvia – Escorrentía:

Aplicable en cuencas menores, es decir cuyas áreas de drenaje sean inferiores a 250 km²,
cuencas no instrumentadas y en consecuencia no cuentan con registros de caudal para la
estimación de la oferta superficial mensual. La modelación hidrológica permite simular el
caudal en un punto de interés para cada intervalo de tiempo a partir de registros de
precipitación. Los modelos lluvia-escorrentía conciben a la cuenca como un sistema y
mediante relaciones matemáticas describen los procesos físicos de producción y
transferencia de escorrentía (Velez & García, 2001). A partir de un modelo lluvia-
escorrentía es posible reproducir series de caudal en diversos puntos y periodos de interés,
incluyendo aquellos que carecen de instrumentación (Parra Jiménez, 2020).

2.2.2 Caudal Ecológico

10
El caudal ecológico podría definirse como el flujo de agua requerido para mantener las
necesidades mínimas de los ecosistemas acuáticos existentes en un área de influencia
antrópica que modificara los caudales naturales de un río o quebrada, fuente o superficial.
Los caudales ecológicos son escurrimientos que se dejan fluir por el río para preservar la
integridad ecológica sin menoscabo del desarrollo de los habitantes. A continuación, se
presentan tres metodologías para su estimación:

 Corresponde al 25% del caudal medio mensual multianual más bajo de la corriente en
estudio (IDEAM, 2000) (IDEAM, Rivera, Ramírez, & Vanegas, 2004).
 El caudal ecológico corresponde al 10 % del valor del caudal medio mensual multianual
del río (Abraham Salazar, fundación agua, vida y medio ambiente 2009).

3. LOCALIZACION
La Planta de Agregados de Sucre se encuentra ubicada en el kilómetro 5 de la vía que va
del Municipio de Toluviejo al Municipio de San Onofre por la Carretera Troncal, cuya
cuenca es la del arroyo seco, sitio definido por las siguientes coordenadas geográficas:
Latitud 9°29´44”N, Longitud 75°25´38.7”. ver imagen No 1.

Imagen 3: Vista general de la ubicación de la planta de procesos de la Empresa Agregados

de Sucre

Fuente: Imagen Google Earth, Elaboración propia

11
Imagen 4. Vista General de la ubicación de la microcuenca de los reservorios de Agregados de
Sucre.

4. METODOLOGÍA

En el siguiente apartado se describen de manera secuencial cada una de las etapas

desarrolladas para la elaboración del presente documento:

 Revisión y adquisición de la información secundaria:

 Estudios previos.
 Estaciones climatológicas e hidrometereológicas operadas por el IDEAM.
 Cartografía del IGAC.
 Modelo digital de elevación de la cuenca. Mediante el análisis de la imagen satelital
del área de cuenca que este el caño correa con la utilización del global Mapper v19,
con el cual notamos las elevaciones sobre la cuenca.

 Determinación de las características de la cuenca: para la determinación de los

parámetros morfo métricos y redes principales de drenaje, se utilizó el programa QGIS

12
 v3.12. 3. Además se determinaron las áreas de coberturas cargando la imagen satelital
del área de influencia.
 Parámetros morfométricos.
 Derivación de la red de drenaje.

 Descripción en cuanto a Flora, Fauna y variables ambientales de la zona.

 Análisis de los registros climáticos:

 Análisis de lluvia.
 Análisis de temperatura.

 Estimación de caudales en el Caño Correa - por balance hídrico:

 Estimación de la precipitación.
 Estimación de evapotranspiración.
 Estimación de escorrentía.
 Aplicación de la metodología de Soil Conservation Service (método del número de
la curva).

 Evaluación del Aforo realizado sobre el posible punto de captación en el corregimiento

de San Antonio – Municipio de San Onofre y de la topografía.

 Estimación de caudal ecológico:

 25 % de los volúmenes anuales en condiciones de oferta media.

5. HIDROCLIMATOLOGIA

En el área que rodea a la microcuenca del arroyo seco, se identificó la estación más
cercana, con el cálculo del área de influencia de la microcuenca del arroyo seco y cálculo
de la escorrentía producida en la zona de influencia.

3.1. Estaciones Climatológicas

En la Tabla No 1 se relacionan las estaciones usadas, las cuales presentan un registro
histórico en la variable de precipitación, y reflejan características parecidas a la zona.

13
3.2. Variables Climatológicas

3.2.1. Precipitación

El régimen pluviométrico manejado en la zona es monomodal, con un periodo seco que se

inicia a mediados de noviembre y se incrementa hacia los meses de enero, febrero y marzo,
y lluvioso que empieza en abril y se generaliza a partir de mayo, entre julio y agosto hay un
leve veranillo, culmina el ciclo en octubre con uno de los meses de mayor precipitación, en
la siguiente tabla se referencian los valores medios mensuales de los 25 años registrados en
la estación usada ver Figura 1, dejando ver en su comportamiento estacional.

El valor usado es el del total mensual promedio de la lámina caída en milímetros, cuyo
valor anual de precipitación promedio que arroja la estación de Primate en un periodo de 25
años presentándose la mayor precipitación en el mes de mayo y la menor en el mes de
enero.
Tabla 1. Estaciones Climatológicas ubicadas cerca de la zona de estudio.

Código Estación Categoría Fecha de Instalación

13095020 Primates CP Diciembre de 1984

Figura 1. Valores medios mensuales multianuales Estación Primates.

PRECIPITACION MEDIA - ESTACION PRIMATES

180

160

140
Precipitacion (mm)

120

100

80

60

40

20

0
ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Precipitacion 15.16 17.8 40.8 100.8 174.1 155.1 139.2 152.1 147.4 162.2 128.5 53.4

Fuente: Elaboración propia

14
3.2.2. Temperatura
Según Holdridge la temperatura es el resultado de la radiación solar y de los movimientos
de la atmosfera en un punto dado. Teniendo en cuenta los valores registrados en la Estación
Meteorológica Primate que de la zona es la más completa, se puede apreciar un mayor
rango durante el periodo seco, donde hay marcados efectos ocasionados por bajas
temperaturas. En la siguiente tabla se registran los datos mensuales multianuales de mayor
temperatura y menor temperatura, lo anterior se puede observar en la Figura 2.

Figura 2: Datos mensuales multianuales de temperatura:

Fuente: Elaboración propia

3.2.3. Evaporación

Es un proceso físico de la superficie terrestre (superficie de agua libre, suelos húmedos,

hojas y ramas mojadas, etc.), en la Estación Primates se referencian los siguientes datos en
un periodo de 25 años, ver Figura 3.

15
Figura 3: Datos mensuales multianuales de evaporación.

Con un promedio mensual multianual de 1286,56 mm.

La precipitación media multianual es de 1286,56 mm, y aumenta desde el litoral hacia el
interior, entre 1000 mm y 1800 mm, con el 82% entre abril y noviembre. La evaporación de
la zona es de 1249,9 mm/año, las temperaturas medias anuales oscilan entre 28 y 30° C,
con variaciones mensuales de ± 3° C y rango diurno del orden de 10° C.

 Oferta hídrica disponible:

Según el IDEAM, 2010, es el volumen de agua promedio que resulta de sustraer a la oferta
hídrica total superficial (OHTS), lo cual se convertiría en el volumen de agua que
garantizaría el uso para el funcionamiento de los ecosistemas y de los sistemas fluviales, y
en alguna medida un caudal mínimo para usuarios que dependen de las fuentes hídricas
asociadas a estos ecosistemas (caudal ambiental). Lo cual se complementaría con lo
expresado en el Decreto 3930 de 2010, se define como: “Volumen de agua necesario en
términos de calidad, cantidad, duración y estacionalidad para el sostenimiento de los
ecosistemas acuáticos y para el desarrollo de las actividades socioeconómicas de los
usuarios aguas abajo de la fuente de la cual dependen tales ecosistemas” (Ministerio de
Ambiente, Vivienda y Desarrollo Territorial, 2010).

 Oferta hídrica total superficial

Según el IDEAM, 2013ª, es el volumen de agua que escurre por la superficie e integra los
sistemas de drenaje superficial. Es el agua que fluye por la superficie del suelo que no se

16
infiltra o se evapora y se concentra en los cauces de los ríos o en los cuerpos de agua
lenticos.

 Caudal Ecológico
El caudal ecológico podría definirse como el flujo de agua requerido para mantener las
necesidades mínimas de los ecosistemas acuáticos existentes en un área de influencia
antrópica que modificara los caudales naturales de un río o quebrada. Los caudales
ecológicos son escurrimientos que se dejan fluir por el río para preservar la integridad
ecológica sin menoscabo del desarrollo de los habitantes. Corresponde al 25% del caudal
medio mensual multianual más bajo de la corriente en estudio (IDEAM, Rivera, Ramírez,
& Vanegas, 2004).

6. FLORA Y FAUNA
Alrededor de los reservorios existen variedad de especies vegetales, identificándose 2
zonas, bosque de galería que va en las rondas de los arroyos, y los cerros de la serranía san
Jacinto. El primero, se localiza en las franjas emergentes a orillas de los cauces de los
arroyos y corrientes perennes, donde el nivel freático en algunos casos favorece la
disponibilidad de agua, y los cerros que desarrollan pendientes fuertes o moderadas, con
abundante afloramiento rocosos calizos de origen marino, predominando especies
caducifolias. Dentro las especies de árbol se destacan: bromelia, buxus citrifolia
(endémica), Carreto, ceiba amarilla, guayacán, guásimo, indio desnudo, jobo, membrillo,
palma natal, palma de chontaduro, palma de lata, palma de vino, palmera de niebla,
sietecueros.
La flora predominante en la zona del jagüey ubicado en la finca Villa Nayibe es: Mango,
Campano, Ciruelo, Roble, Totumo, Ceiba Tolua, tamarindo, Carboneo, Ñipiñipi, Roble y
Caracolí.entre otros.
Fauna, la zona alrededor del Jagüey ubicado en la finca Villa Nayibe posee una gran
reserva biótica, muchas de las especies de animales silvestres no son bien conocidas y
muchísimo menos el número de ellas estudiadas, presentándose Aves: Colibrí, guacamaya
azul y amarillo, paujil colombiano, pava congona, periquito y otras, en mamíferos como:
Mono colorado, Zorra Chucha, Armadillo, Guartinaja, tití cabeza blanca Ardilla, Conejos,
Babilla, Boa, Iguana, Pigua, Gallineta, Gallinazo, Tortolita, Loro, Pericos entre otros. Ver
foto No 1 y 2.

17
Foto 1 y 2: Vista General de la Flora que se encuentra en las piscinas 1 y 2 del sistema de
decantación del proceso de la empresa Agregados de Sucre.
Además, de la reducción por el caudal ecológico se debe tener en cuenta la reducción por
calidad de agua; la oferta del recurso hídrico puede verse afectada, esta puede ser alterada
por las actividades humanas o por el escurrimiento de bosques o por el escurrimiento de
aguas en zonas de producción agrícola y ganadera, también el aumento de carga sólida en el
agua por descarga de sedimentos, se manifiesta con mayor frecuencia en las corrientes de
régimen torrencial y depende en esencia de la intensidad de la lluvia en la parte alta de las
cuencas, que interactúa con el sistema cobertura vegetal y suelo en dichas. Esta alteración
está también directamente relacionada con las actividades humanas 10%. Para obtener la
oferta hídrica neta se debe tener en cuenta la reducción por calidad del agua (10%) y la
reducción por caudal ecológico (10%).

7. ACTIVIDADES DE LA EMPRESA AGREGADOS DE SUCRE

La empresa Agregados de Sucre tiene como objetivo la captación de aguas lluvias por
medio de unos reservorios construidos en la planta, cuyo uso principal es el lavado de los
agregados que se transforma en la planta, como lo son las gravas, las gravillas y arenas.
Cuyo proceso es el siguiente: Cuando el material está transformándose en piedras más
pequeñas de acuerdo a su clasificación por tamaño, esta se les pasa por algunas zarandas en
donde se les lava a través de chorros de agua a presión. La empresa Agregados de Sucre
tiene dentro de sus objetivos el de hacer eficiencia con el suministro del agua, por medio
del reciclaje de la misma dentro del proceso de lavado; el agua es captada a través de una
cuneta en donde se unen el agua y el lodo, de esta pasa a las piscinas de sedimentación,
cuando estas llegan al máximo nivel pasa a las dos. El agua que sale del sistema de lavado
del triturado de la piedra caliza, es conducida por medio de canales de concreto hasta un
sistema de piscinas naturales para su sedimentación y recuperación del agua, luego es
conducida a la piscina #1, teniendo como último filtrado una trampa de arena.

18
El sistema de sedimentación consta de 4 piscinas de 20m de ancho, 10m de largo y 2m de
profundidad, los sedimentos acumulados son depositados en un área cercana para su secado
y su posterior reutilización en la preparación de materiales. Ver foto No 3 y 4.
Foto No 4 y 3: Vistas general de las piscinas de sedimentación a nivel natural.

Foto No 5: Filtro de arena

La piscina #1 y #2 se encuentran comunicadas entre sí por medio de una tubería, Ver foto
No 1 y 2.

19
Foto No 6: Vista general de la piscina No 2 del sistema de tratamiento de la empresa
agregados de sucre.
En la piscina #2, ver foto No 3 se puede observar la estación de bombeo con una
electrobomba de 30hp, con tubería de succión de 6” con reducción a 2”, descarga de 2” con
ampliación a 4”, el agua es bombeada al sistema de triturado de la piedra caliza, también a
2 tanques elevados de 2 m3 cada uno, para el uso de las oficinas. Ver foto 7 y 8.

Foto No 7 y 8: Cuarto y ubicación de la bomba.

Tienen en la zona un tercer reservorio el cual es usado como contingencia para el
reabastecimiento de la piscina #1, el agua es conducida por medio de electrobomba.

20
8. DEMANDA HIDRICA REQUERIDA

La empresa Agregados de Sucre presenta la estructura descrita de los reservorios en los

párrafos anteriores como opción para suplir las necesidades requeridas para la producción
de la planta; actualmente la empresa Agregados de Sucre cuenta con una concesión de
aguas de 3 l/ seg, lo cual no es suficiente para cumplir con los procesos de transformación
de la plata requiriéndose así 10 l/ seg.

La empresa Agregados de Sucre, dentro de sus procesos tiene el del reciclaje de agua como
alternativa para mejorar la eficiencia en la implementación de agua, como fue
anteriormente descrito.

9. OFERTA HIDRICA DE LA ZONA

El Objetivo principal de la estimación de la oferta hídrica es soportar con los respectivos

análisis la capacidad que tiene los reservorios y piscinas, de solventar la demanda de la
empresa Agregados de Sucre, para lo cual se requiere aproximadamente un caudal de10
Litros/ Segundo, teniendo en cuenta lo que aporta la cuenca.

9.1 IDENTIFICACIÓN DEL AREA DE INFLUENCIA

El área de influencia sobre la microcuenca del arroyo seco que surte a los reservorios de la
planta de producción de agregados de sucre es de 8,3 Ha y 1173,46 m de perímetro, para
los reservorios No1 y reservorio No 2, para el reservorio No 3 el cual es de contingencia al
área de 6,73 Ha y un perímetro de 1159,45 m de Ver Figura 2.

21
Imagen 5. Para el cálculo de la elevación del área de influencia se utilizó el programa de
Global Mapper.

Fuente: Imagen de QGIS, elaboración propia

22
Imagen 6. Descripción del uso de la tierra y la cobertura en referencia a la ubicación de los
reservorios de Agregados de Sucre S.A.S.

 Calculo de los parámetros Morfo métricos de la microcuenca reservorios 1 y 2

 AREA DE LA CUENCA

A = 8,33 Ha = 0,0833 Km2

 PERIMETRO

P = 1173,46 m

 INDICE DE COMPACIDAD

 LONGITUD DEL CAUCE PRINCIPAL

L = 245,65 m → 0,24565 Km

23
  FACTOR DE FORMA

 Hmax y Hmin

Hmax = 78 m

Hmin = 70 m

Para las áreas de la microcuenca de los reservorios No 1 y reservorio No 2, el uso del suelo
predominante es la ganadería, evidenciándose coberturas de pastos naturales y suelos
degradados por sobre pastoreo, zonas arbóreas y de bosques.

Área de bosques y zonas arbóreas: 0,457 Ha

Área de poblaciones y vías: 0,47 Ha
Áreas de pastoreo: 4,612 Ha
Áreas de trabajo de la planta: 2,428 Ha

9.1.1 CALCULO DE CAUDALES PARA RESERVORIO 1 -2.

 Caudales mensuales de escorrentía

Para el cálculo de la precipitación de diseño, se usaron los datos arrojados de la estación
más cercana, se resalta que en la zona existen otras estaciones, pero no cuentan con datos
suficientes para ser usadas en el análisis. Ver Tabla 2.

Tabla 2: precipitación mensual de estación Primates

Precipitaciones
ENE 15,16

FEB 17,80

MAR 40,80

ABR 100,80

MAY 174,10

JUN 155,10

JUL 139,20

AGO 152,10

24
 SEP 147,40

OCT 162,20

NOV 128,50

DIC 53,40

Total anual 1286,56

Con lo anterior se hace el cálculo de las condiciones hidrológicas por cada sub área, para el
área de la microcuenca aplicando la metodología del Soil Conservation Service (método del
número de la curva). A continuación de exponen:

 Zona arbórea y de bosques

condición hidrológica de la cuenca suelo C

clasificación hidrológica de los suelos Buena
uso de la tierra Bosques
tratamiento o practica Sin tratamiento

En las tablas los números de la curva son los siguientes:

 NCII = 70  NCIII = 85

El potencial hídrico

S = 4.48 cm/día  S = 44.8 mm/mes

 Zona de poblaciones y vías

condición hidrológica de la cuenca suelo D

clasificación hidrológica de los suelos Sin clasificación
uso de la tierra pavimentos
tratamiento o practica Sin tratamiento

En las tablas los números de la curva son los siguientes:

 NCII = 92  NCIII = 97
El potencial hídrico
S = 0.79 cm/día  S = 7.9 mm/mes
25
 Zona de pastoreo

condición hidrológica de la cuenca suelo C

clasificación hidrológica de los suelos Buena
uso de la tierra Pastos de pastoreo
tratamiento o practica Sin tratamiento

En las tablas los números de la curva son los siguientes:

 NCII = 74  NCIII = 88

El potencial hídrico

S = 3.46 cm/día  S = 34.6 mm/mes

Teniendo en cuenta lo anterior se hace el cálculo de los volúmenes respectivo para cada
mes:

 ENERO

Con los S de cada área se calcula el ponderado de los dos

S ponderado = 2,548 mm/dia

La escorrentía

E = 2,85 mm/mes

Volumen de escurrimiento =

26
Q escurrimientos =

Q escurrimientos ENERO = 227,03 m3 / mes

Ver en la tabla el resumen de los datos del caudal de escurrimiento para cada mes.

El Caudal de escurrimiento esta expresado en m3 / mes.

Tabla 3: Resumen de los datos de Caudal de Escurrimiento para cada mes

MESES Q Escorrentía
ENE 227,0

FEB 361,8

MAR 2857,5

ABR 20531,7

MAY 64026,4

JUN 50439,5

JUL 40313,3

AGO 48442,1

SEP 45394,1

OCT 55327,3

NOV 34136,8

DIC 5230,3

 Calculo de los parámetros Morfo métricos de la microcuenca reservorios 3

 AREA DE LA CUENCA

A = 6,37 Ha = 0,0637 Km2

 PERIMETRO

P = 1159,45 m = 1,16 Km

27
  INDICE DE COMPACIDAD

 LONGITUD DEL CAUCE PRINCIPAL

L = 212,68 m → 0,21268 Km

 FACTOR DE FORMA

 Hmax y Hmin

Hmax = 73 m

Hmin = 68 m

Para las áreas de la microcuenca del reservorio No 3, el uso del suelo predominante es la
ganadería, evidenciándose coberturas de pastos naturales y suelos degradados por sobre
pastoreo, zonas arbóreas y de bosques.

Área de bosques y zonas arbóreas: 1,746 Ha

Áreas de pastoreo: 2,94 Ha
Áreas de trabajo de la planta: 0,912 Ha
Áreas de cultivos: 0,855 Ha

9.1.2 CALCULO DE CAUDALES PARA RESERVORIO 3

Caudales mensuales de escorrentía

Para el cálculo de la precipitación de diseño, se usaron los datos arrojados de la estación
más cercana, se resalta que en la zona existen otras estaciones, pero no cuentan con datos
suficientes para ser usadas en el análisis. Ver Tabla 4.

Tabla 4: precipitación mensual de estación primate

Precipitaciones
ENE 15,16

28
 FEB 17,80

MAR 40,80

ABR 100,80

MAY 174,10

JUN 155,10

JUL 139,20

AGO 152,10

SEP 147,40

OCT 162,20

NOV 128,50

DIC 53,40

Total anual 1286,56

Con lo anterior se hace el cálculo de las condiciones hidrológicas por cada sub área, para el
área de la microcuenca aplicando la metodología del Soil Conservation Service (método del
número de la curva). A continuación de exponen:

 Zona arbórea y de bosques

condición hidrológica de la cuenca suelo C

clasificación hidrológica de los suelos Buena
uso de la tierra Bosques
tratamiento o practica Sin tratamiento

En las tablas los números de la curva son los siguientes:

 NCII = 70  NCIII = 85

El potencial hídrico

S = 4.48 cm/día  S = 44.8 mm/mes

 Zona de poblaciones y vías

29
 condición hidrológica de la cuenca suelo D
clasificación hidrológica de los suelos Sin clasificación
uso de la tierra pavimentos
tratamiento o practica Sin tratamiento

En las tablas los números de la curva son los siguientes:

 NCII = 92  NCIII = 97
El potencial hídrico
S = 0.79 cm/día  S = 7.9 mm/mes

 Zona de pastoreo

condición hidrológica de la cuenca suelo C

clasificación hidrológica de los suelos Buena
uso de la tierra Pastos de pastoreo
tratamiento o practica Sin tratamiento

En las tablas los números de la curva son los siguientes:

 NCII = 74  NCIII = 88

El potencial hídrico

S = 3.46 cm/día  S = 34.6 mm/mes

 Zona de cultivos

condición hidrológica de la cuenca suelo D

clasificación hidrológica de los suelos Buena
uso de la tierra Cultivos
tratamiento o practica Hileras rectas

En las tablas los números de la curva son los siguientes:

 NCII = 87  NCIII = 95

El potencial hídrico

30
S = 1.34 cm/día  S = 13.4 mm/mes

Teniendo en cuenta lo anterior se hace el cálculo de los volúmenes respectivo para cada
mes:

 ENERO

Con los S de cada área se calcula el ponderado de los dos

S ponderado = 3,08 mm/dia

La escorrentía

E = 2,04 mm/mes

Volumen de escurrimiento =

Q escurrimientos =

Q escurrimientos ENERO = 131,42 m3 / mes

Ver en la tabla 5 el resumen de los datos del caudal de escurrimiento para cada mes.

El Caudal de escurrimiento esta expresado en m3 / mes.

Tabla 5: Resumen de los datos de Caudal de Escurrimiento para mes

MESES Q Escorrentía

31
 MESES Q Escorrentía
ENE 131,4

FEB 219,8

MAR 1946,1

ABR 14525,6

MAY 45738,9

JUN 35975,0

JUL 28704,1

AGO 34540,4

SEP 32351,5

OCT 39486,6

NOV 24272,7

DIC 3619,3

10. BALANCE HIDRICO MENSUAL

 PARA EL RESERVORIO 1 – 2.
Para el cálculo del balance hídrico se usa la siguiente formula, en la cual se recogen las
diferentes variables que participan en este.

 ENERO

Tabla 6. Muestra el resumen de los datos del caudal de oferta de la cuenca

CAUDAL DE EXCESO
MESES
(m3/mes)
ENE -244,99

FEB -153,20

32
 CAUDAL DE EXCESO
MESES
(m3/mes)
MAR 1733,46

ABR 15271,46

MAY 48233,87

JUN 37993,78

JUL 30293,18

AGO 36459,96

SEP 34201,04

OCT 41709,91

NOV 25718,69

DIC 3734,34

 RESERVORIO 3.
Para el cálculo del balance hídrico se usa la siguiente formula, en la cual se recogen las
diferentes variables que participan en este.

 ENERO

Tabla 7. Muestra el resumen de los datos del caudal de oferta de la cuenca

CAUDAL DE EXCESO
MESES
(m3/mes)
ENE -369,985

FEB -314,144

MAR 997,338

ABR 10750,604

33
 CAUDAL DE EXCESO
MESES
(m3/mes)
MAY 34545,703

JUN 27166,516

JUL 21593,792

AGO 26050,152

SEP 24439,081

OCT 29856,911

NOV 18335,496

DIC 2501,902

11. EVALUACION DE LA OFERTA HIDRICA EN LA CUENCA QUE ABASTECE

EL RESERVORIO No 1 Y RESERVORIO No 2
Tabla 8: Balance hídrico de la cuenca que abastece el reservorio No 1 y reservorio No 2
CAUDAL CAUDAL CAUDAL CAUDAL CAUDAL
MESES (Escorrentía) (lluvia) (evaporación) (ecológico) Oferta
(m3/mes) (m3/mes) (m3/mes) (m3/mes) (m3/mes)

ENE 227,0281 54,8186 -470,0800 -56,7570 -244,990

FEB 361,7639 64,3648 -488,8832 -90,4410 -153,195

MAR 2857,5416 147,5328 -557,2256 -714,3854 1733,463

ABR 20531,6588 364,4928 -491,7760 -5132,9147 15271,461

MAY 64026,4064 629,5456 -415,4784 -16006,6016 48233,872

JUN 50439,4828 560,8416 -396,6752 -12609,8707 37993,779

JUL 40313,2843 503,3472 -445,1296 -10078,3211 30293,181

AGO 48442,1277 549,9936 -421,6256 -12110,5319 36459,964

SEP 45394,0630 532,9984 -377,5104 -11348,5158 34201,035

OCT 55327,3050 586,5152 -372,0864 -13831,8263 41709,908

NOV 34136,8156 464,6560 -348,5824 -8534,2039 25718,685

DIC 5230,3061 193,0944 -381,4880 -1307,5765 3734,336

34
12. EVALUACION DE LA OFERTA HIDRICA EN LA CUENCA QUE ABASTECE
EL RESERVORIO No 3.
Tabla 9: Balance hídrico de la cuenca que abastece el reservorio No 3
CAUDAL CAUDAL CAUDAL CAUDAL CAUDAL
MESES (Escorrentía) (lluvia) (evaporación) (ecológico) Oferta
(m3/mes) (m3/mes) (m3/mes) (m3/mes) (m3/mes)

ENE 131,4156 61,8528 -530,4000 -32,8539 -369,985

FEB 219,7980 72,6240 -551,6160 -54,9495 -314,144

MAR 1946,1366 166,4640 -628,7280 -486,5341 997,338

ABR 14525,6265 411,2640 -554,8800 -3631,4066 10750,604

MAY 45738,8888 710,3280 -468,7920 -11434,7222 34545,703

JUN 35975,0449 632,8080 -447,5760 -8993,7612 27166,516

JUL 28704,1392 567,9360 -502,2480 -7176,0348 21593,792

AGO 34540,4166 620,5680 -475,7280 -8635,1042 26050,152

SEP 32351,5212 601,3920 -425,9520 -8087,8803 24439,081

OCT 39486,6229 661,7760 -419,8320 -9871,6557 29856,911

NOV 24272,7041 524,2800 -393,3120 -6068,1760 18335,496

DIC 3619,2935 217,8720 -430,4400 -904,8234 2501,902

35
13. EVALUACION DE LA OFERTA Y DEMANDA SOBRE LOS RESERVORIOS
DE AGREGADOS DE SUCRE

Tabla 10. Evaluación de la oferta delos reservorios en la empresa agregados de Sucre.

OFERTA DE LA
VOLUMEN VOLUMENES
MICROCUENCA VOLUMEN DEMANDA
ALMACENADO DE EXCESO
DE LOS DE DEL
MESES EN LOS EN EL
RESERVORIOS EXCESO PROYECTO
RESERVORIOS EMBALSE
No 1, No 2 Y No 3 (m3/mes) (m3/mes)
(m3/mes) (m3/mes)
(m3/mes)
ENE -658,4 21341,6 0,0000 8640,0 8701,6
FEB 505,4 21847,1 0,0000 8640,0 9207,1

MAR 3457,7 22000,0 0,0000 8640,0 9360,0

ABR 23950,1 22000,0 16950,1 8640,0 9360,0

MAY 74100,1 22000,0 67100,1 8640,0 9360,0

JUN 58449,6 22000,0 51449,6 8640,0 9360,0

JUL 46780,4 22000,0 39780,4 8640,0 9360,0

AGO 56147,9 22000,0 49147,9 8640,0 9360,0

SEP 52635,7 22000,0 45635,7 8640,0 9360,0

OCT 64082,0 22000,0 57082,0 8640,0 9360,0

NOV 39657,6 22000,0 32657,6 8640,0 9360,0

DIC 6226,0 22000,0 0,0000 8640,0 9360,0

Como se puede apreciar la capacidad de recolección de los reservorios según las

condiciones hidroclimáticas de la zona es de 425.334,2 m3/ Anual, a nivel topográfico, del
anterior volumen se hace el descuento por caudal ecológico para conservar la flora y fauna
de la zona y calidad del agua que en total se estima en un 20%, quedando un total para
aprovechamiento de 340.267,4 m3/Anual. Teniendo en cuenta que el almacenamiento de
los reservorios es 215.188,7 m3/Anual y la planta de procesamiento de la empresa
agregado de sucre requiere un total de 103.680 m3/Anual.

36
 CONCLUSIONES Y RECOMENDACIONES

 La empresa Agregados de sucre deberá de hacer el mantenimiento a los reservorios que

sirven de piscinas de sedimentación y de los reservorios que son utilizados para surtir de
agua a los procesos dentro de la planta.

 Dentro del Balance Hídrico se tuvo en cuenta el Caudal ecológico que es el flujo de agua
requerido para mantener las necesidades mínimas de los ecosistemas acuáticos existentes en
el área.

 El dato de precipitación que se uso fue de estaciones cercanas a las cuales se aplicó
una correlación estadística para adaptarla al contexto de la zona; teniendo en cuenta
que en la zona hay varias estaciones, pero con datos insuficientes para llevar a los
análisis requeridos.
 La demanda que tiene la Planta de procesos de la empresa Agregados de Sucre está
por debajo de la oferta que tiene la microcuenca que surte a los reservorios que
sirven de fuente.
 La empresa Agregados de Sucre cuenta con un sistema de recirculación de agua que
permite que se conserven los reservorios actuales, y se pueda mantener los caudales
ofertados.

37
 BIBLIOGRAFIA

INGEOMINAS 1998, Planchas Geológicas No. 29, 30, 36 y 37. Escala 1:100.000.

Universidad Nacional de Colombia – Sede Bogotá, Laboratorio de Ensayos Hidráulicos

“Balance Hídrico y sedimentológico del canal del dique y sus efectos sobre la
sedimentación de la bahía de Cartagena”.

HIMAT, (1985). Inventario de cuencas hidrográficas en Colombia, In III Congreso de

Cuencas Hidrográficas. Cali, Colombia.

IDEAM (2004), Rivera, Ramírez, & Vanegas, 2004, Instituto de Hidrología, Meteorología
y Estudios Ambientales de Colombia, Metodología para el cálculo del índice de escasez del
Agua Superficial.

IDEAM (2010) - Instituto de Hidrología, Meteorología y Estudios Ambientales de

Colombia (2010). Estudio Nacional del Agua. Bogotá: IDEAM.

IDEAM (2013ª)- Instituto de Hidrología, Meteorología y Estudios Ambientales de

Colombia (2013a). Lineamientos conceptuales y metodológicos para la evaluación regional
del agua. Bogotá: IDEAM.

IDEAM (2014), Instituto de Hidrología, Meteorología y Estudios Ambientales de

Colombia, Estudio Nacional del Agua. Bogotá DC.

MAVDT (2010), Ministerio de Ambiente, Vivienda y Desarrollo Territorial, Decreto 3930

de 2010 definición de Oferta Hídrica Disponible. Bogotá.
UNESCO & WMO. (2012). Internacional glossary of hydrology.

Universidad Nacional 2006, Dinámica Fluvial Deltaica y Litoral del Canal del Dique
auspiciado por el Ministerio de Medio Ambiente.

Reyes., A., Barroso, F., & Carvajal E., Y. (2010). Guía básica para la caracterización
morfométrica de cuencas hidrográficas (Primera Ed). Cali, Colombia: Editorial Universidad
del Valle.

38
39
