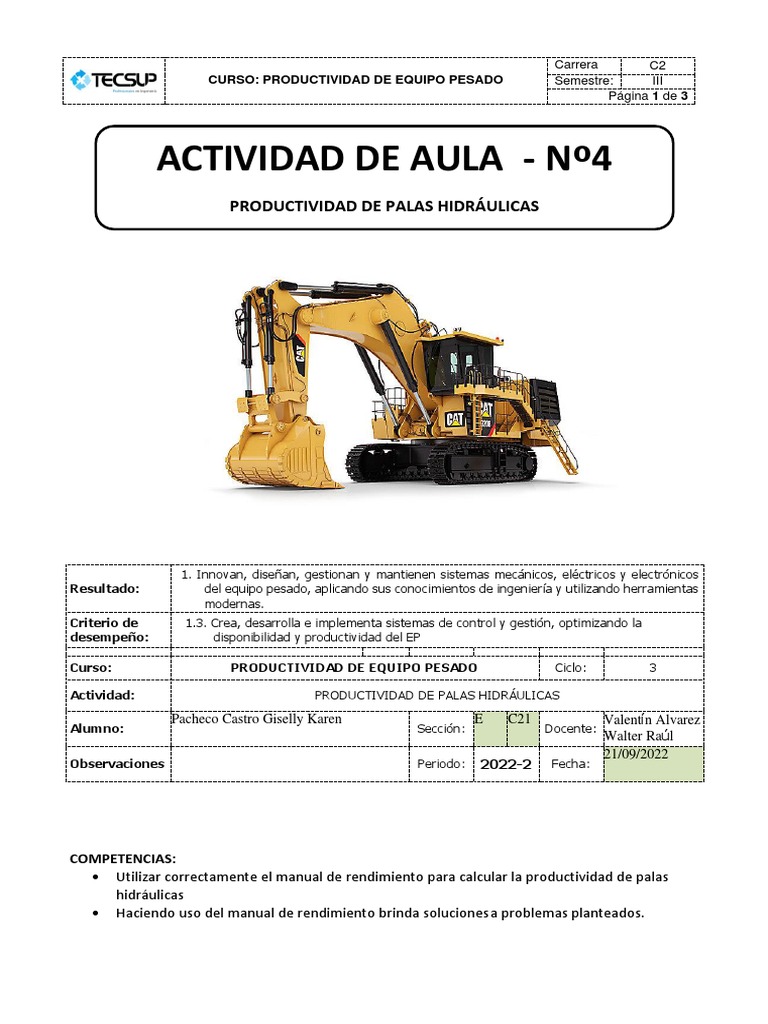

Carrera C2

CURSO: PRODUCTIVIDAD DE EQUIPO PESADO Semestre: III

Página 1 de 3

ACTIVIDAD DE AULA - Nº4

PRODUCTIVIDAD DE PALAS HIDRÁULICAS

1. Innovan, diseñan, gestionan y mantienen sistemas mecánicos, eléctricos y electrónicos

Resultado: del equipo pesado, aplicando sus conocimientos de ingeniería y utilizando herramientas
modernas.
Criterio de 1.3. Crea, desarrolla e implementa sistemas de control y gestión, optimizando la
desempeño: disponibilidad y productividad del EP

Curso: PRODUCTIVIDAD DE EQUIPO PESADO Ciclo: 3

Actividad: PRODUCTIVIDAD DE PALAS HIDRÁULICAS

Pacheco Castro Giselly Karen E C21 Valentín Alvarez
Alumno: Sección: Docente:
Walter Raúl
21/09/2022
Observaciones Periodo: 2022-2 Fecha:

COMPETENCIAS:
• Utilizar correctamente el manual de rendimiento para calcular la productividad de palas
hidráulicas
• Haciendo uso del manual de rendimiento brinda soluciones a problemas planteados.
 Carrera C2
CURSO: PRODUCTIVIDAD DE EQUIPO PESADO Semestre: III
Página 2 de 3

ACTIVIDAD 1 CALCULO DE LA PRODUCCIÓN DE UNA PALA HIDRÁULICA

Para una PALA HIDRÁULICA CAT 5230 que está trabajando con un material compuesto de roca bien
fragmentada por voladura. Trabaja en 2 turnos continuos de 12 horas con un tiempo muerto total de 2
horas por turno.
Calcular la producción horaria/diaria/mensual/anual.

PASO 1: Seleccionar una pala, para calcular su producción (pag.331)

Usaremos la pala 5230

Capacidad colmada del valde = 12,5 - 14 m3 => 14.75 m3

PASO 2: Tabla de tiempo de ciclo de la pala (pág. 343)

Tiempo Total de ciclo (min) = 0.49

PASO 3: Tabla de producción de carga de roca (pag.345)

Densidad = 1600 Kg/m3 => 1.6 ton/m3

 Carrera C2
CURSO: PRODUCTIVIDAD DE EQUIPO PESADO Semestre: III
Página 3 de 3
PASO 4: Usamos el TEOREMA DE TALES para hallar la producción de carga.

m3

A = Producción por hora de 60 minutos

4.1 Hallamos el tiempo perdido, tiempo efectivo y la eficiencia
2*12 = 24h => tiempo de trabajo
Tiempo perdido = tp = 2h/turno = 120min/12h
Tp = 10 min/h
Tiempo efectivo = tefectivo = 50 min
Eficiencia = tefectivo / 60
= 50 / 60
= 0.83

4.2 Hallamos la producción real por hora de 50 minutos = h50

Prod h50 = Prod h60 *Eficiencia
= 2386.36 * 0.83
= 1980.68 m3

PASO 5: Calculamos las producciones horarias, diarias, mensuales y anuales.

5.1 Producción Horaria = 1980.68 m3 * 1.6 ton/m3 => 3169.08 ton/h

5.2 Producción Diaria = prod h * 24 h

= 3169.08 * 24
= 7 6057.92 ton/día

5.3 Producción Mensual = prod diaria * 30 días

= 2 281 737.6 ton/mes

5.4 Producción Anual = prod mensual * 12 meses

= 27 380 851.2 ton/año
 Carrera C2
CURSO: PRODUCTIVIDAD DE EQUIPO PESADO Semestre: III
Página 4 de 3

ACTIVIDAD 2 ELECCIÓN DE UNA PALA HIDRÁULICA

Se desea mover material compuesto de rocas y tierra, unas 200 mil toneladas al mes, para lo cual se desea
comprar una pala hidráulica, la cual trabajaría 20 horas continuas al día, con un tiempo perdido por hora
de 10 minutos. Las condiciones de trabajo son lo más favorable. ¿Cuál pala recomienda Ud.?

PASO 1: Hallamos la producción horaria para 60 min.

Producción mensual = 200 000 toneladas
Trabaja = 20 horas / día
Producción horaria h50 = 200 000 ton/mes * 1 mes/30 días * 1dia/20horas
= 333.33 ton/h => esta producción horaria considera el tiempo de perdida.
Tiempo de perdida = 10 min
Tiempo efectivo = 50 min
Eficiencia = 50/60 = 0.83

Producción horaria para 60 minutos (para usar la tabla de la pág. 345)

Prod h60 = prodhoraria / Eficiencia
= 333.33/0.83 = 401.60 ton
Producción horaria en m3
401.60 ton * 1 m3/1.6 ton = 251 m3

PASO 2: Buscar la producción hallada en la tabla de la pág. 345

Producción horaria = 300 m3 => 300 es el valer más cercano a 251 m3

Consideramos la carga útil del cucharon o valde = 2.6 m3

 Carrera C2
CURSO: PRODUCTIVIDAD DE EQUIPO PESADO Semestre: III
Página 5 de 3

PASO 3: Buscamos una pala que aproxime a la carga útil requerida (pág.331)

“La pala más aproximada a la carga útil del cucharon es = 5080 “

Rpta: La pala hidráulica 5080
