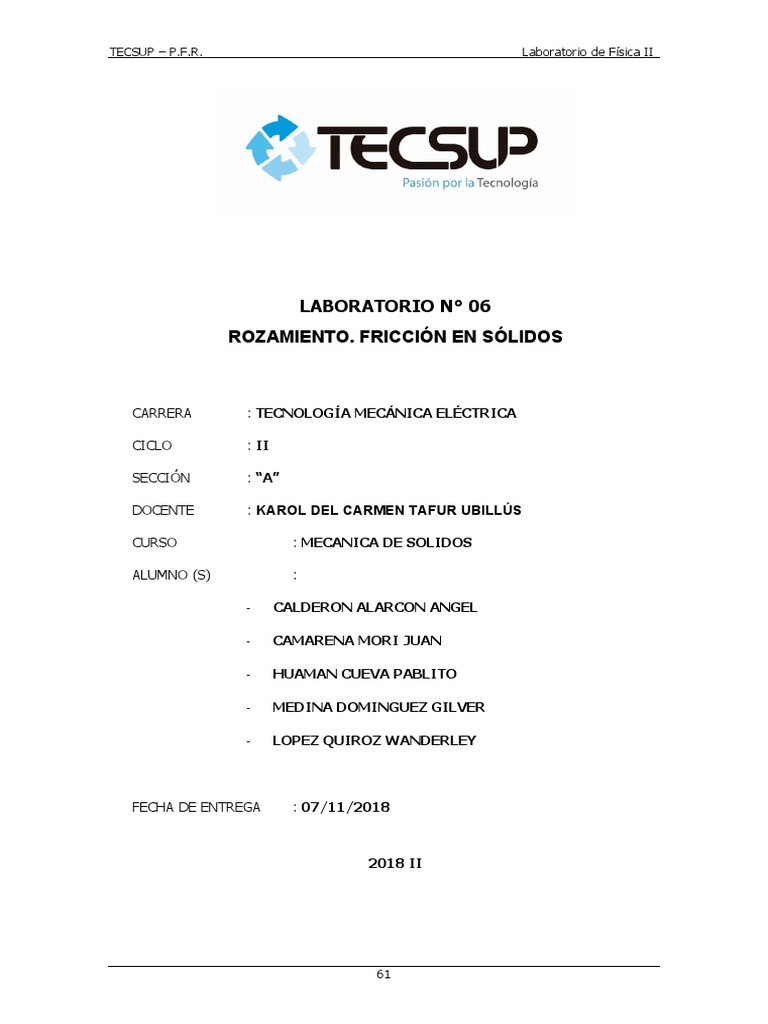

TECSUP – P.F.R.

Laboratorio de Física II

LABORATORIO N° 06
ROZAMIENTO. FRICCIÓN EN SÓLIDOS

CARRERA : TECNOLOGÍA MECÁNICA ELÉCTRICA

CICLO : II

SECCIÓN : “A”

DOCENTE : KAROL DEL CARMEN TAFUR UBILLÚS

CURSO : MECANICA DE SOLIDOS

ALUMNO (S) :

- CALDERON ALARCON ANGEL

- CAMARENA MORI JUAN

- HUAMAN CUEVA PABLITO

- MEDINA DOMINGUEZ GILVER

- LOPEZ QUIROZ WANDERLEY

FECHA DE ENTREGA : 07/11/2018

2018 II

61
Laboratorio de Física II TECSUP – P.F.R.

PRÁCTICA Nº 06

ROZAMIENTO. FRICCIÓN EN SÓLIDOS.

1. OBJETIVO

1) Calcular el coeficiente de fricción estático y cinético para deslizamiento en

superficies arbitrarias.
2) Verificar la relación entre el coeficiente de fricción y la fuerza de rozamiento.
3) Determinar experimentalmente que el coeficiente de fricción estático es
siempre mayor que el cinético.

2. MATERIALES

- Computadora personal con programa Data Studio instalado

- Sensor de fuerza
- Cuerpo a estudiar
- Plano inclinado con transportador
- Lijas de diferentes calibres
- Cuerda - Regla.

3. FUNDAMENTO TEÓRICO

Cuando se deslizan dos superficies en contacto, aparece una fuerza que

se opone al movimiento, esto podemos verificarlo con nuestras experiencias
diarias, por ejemplo si empujamos un libro a lo largo de una mesa, dándole
cierta velocidad. Después de soltarlo, disminuye su velocidad hasta que se
detiene.

Físicamente la explicación a lo experimentado en nuestro ejemplo, es

que aparece una fuerza opuesta al movimiento, a la cual se denomina fuerza
de fricción (por deslizamiento), y se debe a la interacción entre las moléculas de
los dos cuerpos.

La magnitud de esta fuerza opuesta al movimiento depende de muchos

factores tales como la condición y naturaleza de las superficies, la velocidad
relativa, etc. Se verifica experimentalmente que la fuerza de fricción fr tiene
una magnitud proporcional a la fuerza normal N de presión de un cuerpo sobre
otro.

La constante de proporcionalidad es llamada coeficiente de fricción y lo

designamos con la letra griega µ.

62
TECSUP – P.F.R. Laboratorio de Física II

3.1. Rozamiento Estático.

En este caso existe tendencia al deslizamiento, la fuerza de fricción
se denomina estática (fs), se opone al inicio del deslizamiento y su valor
está comprendido entre cero y la fricción estática máxima, la cual la
adquiere cuando el deslizamiento es inminente siendo el valor de ésta
directamente proporcional a la fuerza de reacción normal.


‘Reposo P 
relativo’ F


 fs
F


 FN
Fr :Fuerza de

f (mín)
≤f≤f s(máx) =µ sN

s
s f
s(máx) .F reacción oblicua
f s(mín) =0
Fricción estática
donde:
máxima
µs = coeficiente de
rozamiento estático

3.2. Rozamiento Cinético.

En este caso existe deslizamiento relativo entre las superficies
ásperas en contacto, la fuerza de fricción se denomina cinética ( fk), se
opone al deslizamiento de una superficie sobre la otra y su valor es
constante, siempre y cuando, la velocidad no sea muy elevada siendo el
valor de esta fricción directamente proporcional a la fuerza de reacción
normal.

P 
‘Deslizamiento F1
relativo’

fk
 
FN Fr : Fuerza

63
Laboratorio de Física II TECSUP – P.F.R.


F1

de
fk =µk.FN
f k= Constante reacción oblicua

µ
donde:
= coeficiente
de
k

rozamiento cinético

Observaciones

La fuerza de fricción (f) es independiente del área de contacto de las

superficies ásperas.
Experimentalmente se verifica que para dos superficies ásperas en
contacto se cumple que:

f s(máx) > f ⇒ µ >µ

k s k

4. PROCEDIMIENTO

Determinación del µ y µ con el sensor de fuerza.

s k

Ingrese al programa Data Studio, haga clic sobre el ícono crear

experimento y seguidamente reconocerá el sensor de fuerza previamente
insertado a la interfase Power Link.

Haga clic en el icono CONFIGURACION y seleccione tiro positivo a una

frecuencia de 50 Hz. Luego presione el icono del SENSOR DE FUERZA luego
seleccione numérico y cambie a 2 cifras después de la coma decimal.
Seguidamente arrastre el ícono GRÁFICO sobre el sensor de fuerza, elabore
una gráfica fuerza vs tiempo.

Ahora teniendo cuidado de que la cuerda no haga ningún ángulo con la

superficie, arrastre la masa como se ve en la figura 1, mientras hace esta
operación su compañero grabará los datos resultantes en la computadora.

Figura 1. Segundo montaje.

64
TECSUP – P.F.R. Laboratorio de Física II

Para obtener una gráfica similar a la observada en la figura 2, se deberá

ejercer una fuerza poco intensa que aumentará gradualmente hasta conseguir
que el móvil se mueva con velocidad constante.

Fuerza Fuerza
máxima promedio

Figura 2. Ejemplo de medición.

La fuerza máxima a la que hace referencia la figura 2, es la fuerza

necesaria para sacar al móvil del reposo, por lo tanto con ayuda del ícono
puntos coordenados ubique aquel valor de fuerza máxima con el cual hallará
el coeficiente de rozamiento estático.

La fuerza promedio, es entonces, aquel rango de fuerzas donde la

aceleración permanece constante y el móvil s encuentra fuera del reposo,
seleccione dicha región manteniendo presionado el mouse y con ayuda del
ícono estadísticas calcule el valor promedio de la fuerza con el cual hallará el
coeficiente de rozamiento cinético.

Repita la operación para cada superficie y complete las tablas 4, 5 y 6.

Borre los datos erróneos, no acumule información innecesaria.

65
Laboratorio de Física II TECSUP – P.F.R.

TABLA 4. Móvil sin lija.

Masa 0.021 Prom.

del 0 1 2 3 4 5 total
móvil
(kg)
Fuerza 0.331 0.422 0.241 0.542 0.301 0.3674
máxima (N)

1.577 2.010 1.148 2.582 1.434 1.750

µ
s

Fuerza 0.036 0.120 0.120 0.301 0.141 1.436

promedio (N)

0.171 0.572 0.572 1.434 0.672 0.684

µk

TABLA 5. Móvil con lija Nº:240

Masa 0.0214 Prom.

del 1 2 3 4 5 total
móvil
(kg)
Fue rza 1.476 0.542 0.602 0.361 0.452 3.271
máxim a (N)

7.031 2.582 2.868 1.720 2153 3.271

µ
s

Fue rza 0.226 0.203 0.151 0.082 0.143 0.161

promed io (N)

1.077 0.967 0.719 0.391 0.681 0.767

µk

66
TECSUP – P.F.R. Laboratorio de Física II

TABLA 6. Móvil con lija Nº: 80

Masa 0.021 Prom.

del 4 1 2 3 4 5 total
móvil
(kg)
Fuerza 1.476 0.542 0.602 0.361 0.452 0.6564
máxima (N)

1.720 4.016 4.016 3.730 2.153 3.127

µs
Fuerza 0.226 0.203 0.151 0.082 0.143 0.1954
promedio (N)

0.719 0.910 0.896 1.077 1.053 0.931

µk

4.2.1. ¿El coeficiente de rozamiento estático es siempre mayor que el

cinético? ¿Por qué?

El coeficiente de rozamiento estático es típicamente mayor que el

coeficiente de fricción cinética porque una vez que comienza el movimiento,
la resistencia de rozamiento generalmente disminuye, es decir, el
coeficiente de rozamiento cinético es menor por lo que la fricción estática
excede a la cinética.

4.2.2. ¿Puedes pensar algunas situaciones en donde la existencia del

rozamiento es beneficiosa e incluso necesaria?

 En el caso los vehículos al transitar en el pavimento el rozamiento es

beneficioso, por el motivo de que es necesario para controlar el
tránsito y evitar accidentes, pero cuando el pavimento esta mojado
el coeficiente de fricción disminuye considerablemente.
 Un fósforo cuando roza con la caja, para poder generar la
combustión necesaria que permite al fósforo encenderse.

67
Laboratorio de Física II TECSUP – P.F.R.

4.2.3. Teniendo en cuenta la fuerza de rozamiento. ¿Es mejor jalar o

empujar un cuerpo? Justifique su respuesta.

La fuerza de rozamiento al empujar o jalar un cuerpo tiende a ser la misma en

superficies paralelas, pero cuando hay un ángulo de inclinación al empujar el
cuerpo será mejor jalarlo en este caso.

5. OBSERVACIONES

5.1. Se observa que al momento de iniciar el movimiento el sensor de fuerza

ejerce un valor máximo disminuyendo hasta llegar a un valor promedio.

5.2. Durante la realización del laboratorio hemos observado que mientras más
rugosa es la superficie mayor será la fuerza que se utiliza.

5.3. También se observó que el rozamiento se opone siempre al

desplazamiento de los cuerpos sobre una superficie.

5.4. Se observó que si se utiliza demasiada fuerza o muy poca fuerza no

obtendremos un gráfico recomendable para obtener los datos necesarios.

6. CONCLUSIONES

6.1. En toda superficie rugosa existirá una fuerza de rozamiento y una

constante de fricción, siendo ambas directamente proporcionales cuando la
fuerza normal del cuerpo sea constante.

6.2. Cuando el bloque estaba a punto de moverse, la fuerza de rozamiento era

de tipo estática, llegando a obtener su máximo valor.
6.3. Logramos determinar experimentalmente que el coeficiente de fricción
estático es siempre mayor que el cinético. Y también verificamos la
relación entre el coeficiente de fricción y la fuerza de rozamiento.
6.4. Cuando la fuerza resultante sobre un cuerpo no es nula este se mueve con
movimiento acelerado.

68
TECSUP – P.F.R. Laboratorio de Física II

ANEXOS.

Dato 1 tabla 1

Dato 4 tabla 2

69
Laboratorio de Física II TECSUP – P.F.R.

DATO 3 TABLA 3

FOTOGRAFIAS:

Fotografía 01. Inicio de ensayo con

una superficie liza.

Fotografía 02. Pruebas con el

programa Pasco.

70
TECSUP – P.F.R. Laboratorio de Física II

71
Laboratorio de Física II TECSUP – P.F.R.

Fotografía 03. Pruebas de ensayo con

superficie rugosa (lija n° 80).

Fotografía 04. Pruebas de ensayo con

superficie rugosa (lija n° 240).

72
TECSUP – P.F.R. Laboratorio de Física II

Fotografía 05. Obtención de datos con

el programa Pasco (grafica).
