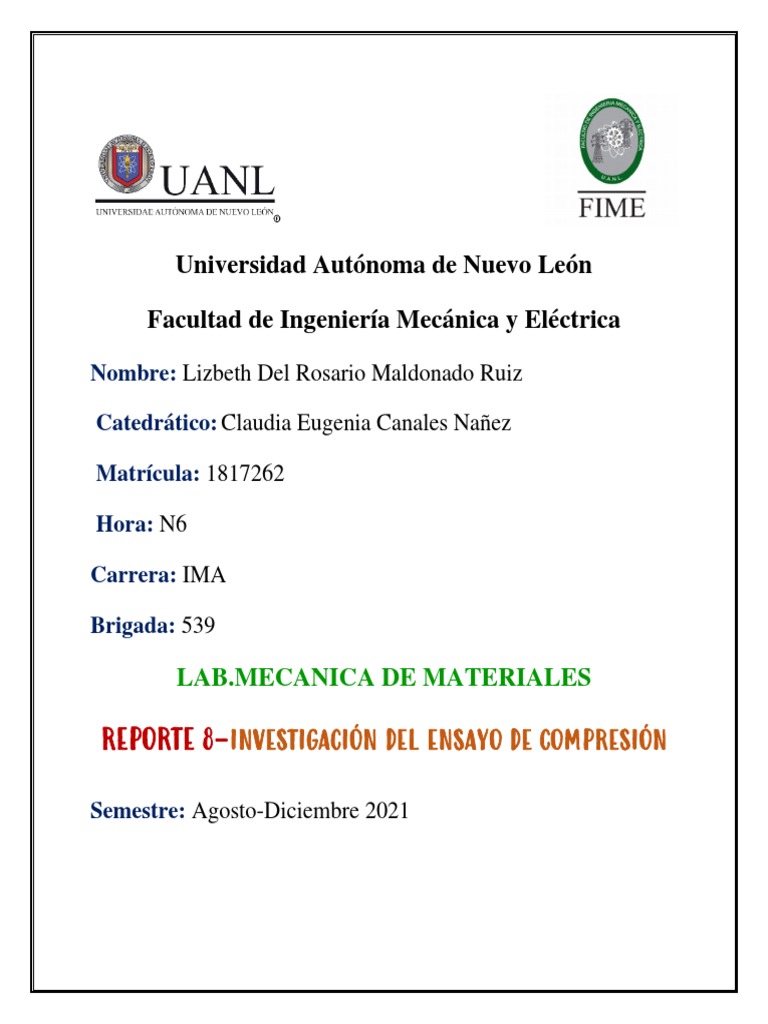

Universidad Autónoma de Nuevo León

Facultad de Ingeniería Mecánica y Eléctrica

Nombre: Lizbeth Del Rosario Maldonado Ruiz

Catedrático: Claudia Eugenia Canales Nañez

Matrícula: 1817262

Hora: N6

Carrera: IMA

Brigada: 539

LAB.MECANICA DE MATERIALES

REPORTE 8-INVESTIGACIÓN DEL ENSAYO DE COMPRESIÓN

Semestre: Agosto-Diciembre 2021

 ENSAYO DE COMPRESIÓN
• Procedimiento general para el ensayo estático de compresión
Primeramente, antes de colocar la probeta en la máquina universal, se medirán con
el calibrador vernier sus dimensiones iniciales (longitud y diámetro). Enseguida y
después de cerciorarse que las superficies de los extremos de las probeta así como
las caras de los bloques de apoyo estén completamente libres de grasa, aceite o
cualquier otra clase de partículas que pudieran influir en la restricción friccional de
las superficies de los extremos, se coloca la probeta en la máquina, debe tenerse
mucho cuidado para lograr el centrado, la alineación de la probeta y de los platos de
apoyo (o de compresión) en la máquina, se baja el cabezal fijo de la máquina hasta
hacer contacto con los platos de apoyo y en seguida haremos lecturas de carga contra
deformación o desplazamiento en la pantalla si la máquina es digital, si es de lectura
caratular de carga se tendrá que colocar el extensómetro en la mesa de prueba para
leer la deformación (o desplazamiento) y se procede a aplicar la carga con una
velocidad conveniente al material de que se trate. Para los materiales quebradizos
debe realizarse cuidadosamente el ensayo, ya que al ocurrir la fractura pueden
“saltar” las partes fracturadas. Para los dúctiles en los cuales no ocurre ese fenómeno,
la carga última o máxima que se aplique a la probeta se hará a criterio de la persona
que realiza el ensayo. La figura 7.1 muestra los tipos de fracturas :

Se quita la carga , se levanta el cabezal de la máquina y se procede a medir las

dimensiones finales de la probeta, (longitud y diámetro), con los datos obtenidos de
cargas y deformaciones así como las dimensiones originales y finales de la probeta
se procederá a elaborar los cálculos que se piden en la bitácora de valores finales.
 • Probetas para el ensayo a la compresión

• Relación de esbeltez.
Cuando menos en teoría, el ensayo de compresión es meramente lo contrario al de
tensión con respecto a la dirección o el sentido de aplicación de la carga. Existen
varias limitaciones del ensayo estático de compresión: 1. La dificultad de aplicar una
carga verdaderamente concéntrica o axial. 2. La fricción entre los puentes de la
máquina o los platos de apoyo y las superficies de los extremos de la probeta, esto
ocasiona esfuerzos flexionantes en la probeta y tienden a “pandear” o “flambear” a
esta. A medida que la longitud de la probeta disminuye el efecto de fricción entre
los apoyos y la máquina se vuelve más significativo. Es importante que la probeta
trabaje puramente a compresión y no como un miembro estructural tipo columna, de
modo que la acción se limita aquí al bloque de compresión corto. La selección de la
relación entre la longitud y la sección de la probeta de compresión es importante. A
medida que la longitud de la probeta se aumenta, se presenta una tendencia creciente
hacia la flexión de la pieza, con la consiguiente distribución no-uniforme de
esfuerzos combinados axial y de flexión, sobre una sección recta. Por lo que se
sugiere una relación entre altura y sección transversal de la probeta, conocida como
“esbeltez” y está dada por el cociente entre la longitud o altura, al radio de giro de la
probeta; es decir:

En donde el radio de giro ( rg ) se obtiene como la raíz cuadrada del momento de

inercia (I) entre el área (A) de la probeta, esto es:
Para poder considerar una probeta como bloque a compresión, es necesario que la
“relación de esbeltez” sea menor o igual que 60. Esto dependerá de las
recomendaciones que hagan las agencias de ensayes e inspección en cuanto a su
valor.

Para una probeta cilíndrica el radio de giro es la cuarta parte del diámetro

Por lo que su relación de esbeltez será:

CONDICIONES PARA REALIZAR EL ENSAYO:

1. Que el material sea homogéneo
2. Que la carga se aplique axialmente
3. Que la sección longitudinal sea recta
4. Que se comporte puramente a compresión, (relación de esbeltez menor que 60)
5. Velocidad del ensayo constante
6. Los extremos de las probetas de compresión deben ser planos
 • Propiedades Mecánicas que se obtienen de la grafica 𝝈 − 𝜺
▪ Esfuerzo de cedencia:
El esfuerzo de cedencia se define como el esfuerzo necesario para que un objeto
empiece a deformarse permanentemente, es decir, que experimente una deformación
plástica sin llegar a romperse o fracturarse.
El límite elástico Le de un material es el esfuerzo máximo que puede soportar sin
perder la elasticidad. Se calcula mediante el cociente entre la magnitud de la fuerza
máxima Fm y el área de sección transversal de la muestra A.

Le = Fm / A

Las unidades del límite elástico en Sistema Internacional son N/m 2 o Pa (Pascales)
ya que se trata de un esfuerzo. El límite elástico y el límite de proporcionalidad en
el punto A son valores muy cercanos.

▪ Resiliencias elásticas unitaria y total:

▪ La Resiliencia Elástica Unitaria ( R.E.U. o Módulo de Resiliencia ): es la
energía almacenada por unidad de volumen en el límite proporcional ( σ ), y
representa el área ( A1) bajo la pendiente de la gráfica σ vs ε

▪ Resiliencia Elástica Total

Si el Volumen inicial es Vo = Ao Lo ( cm3 )
