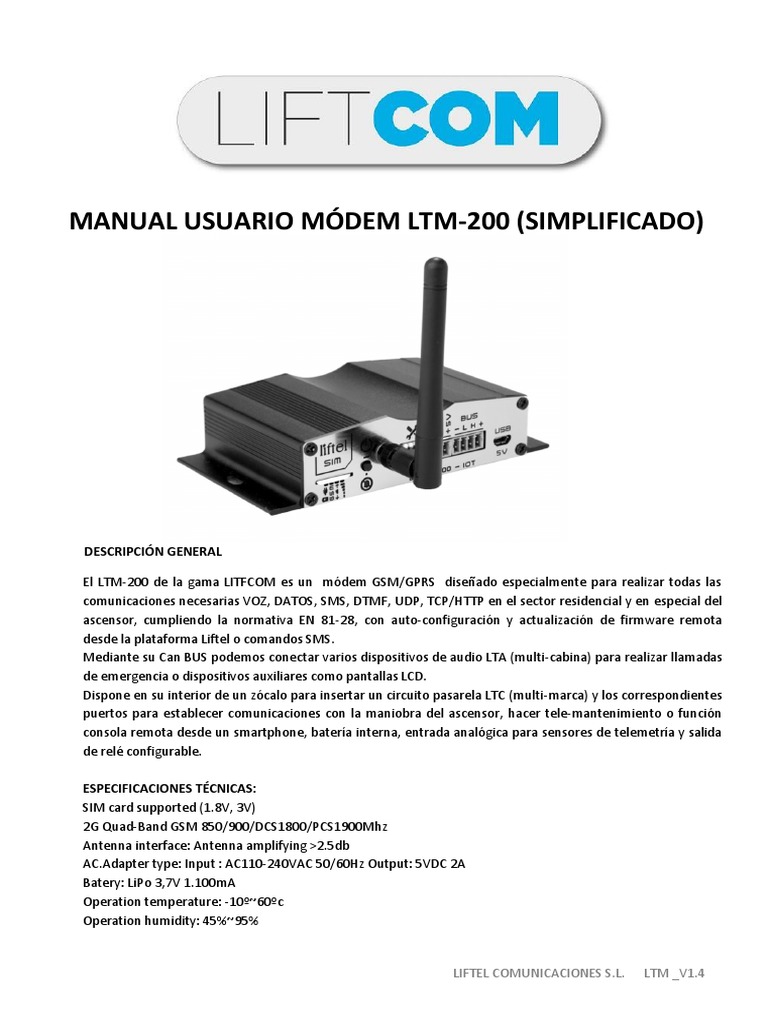

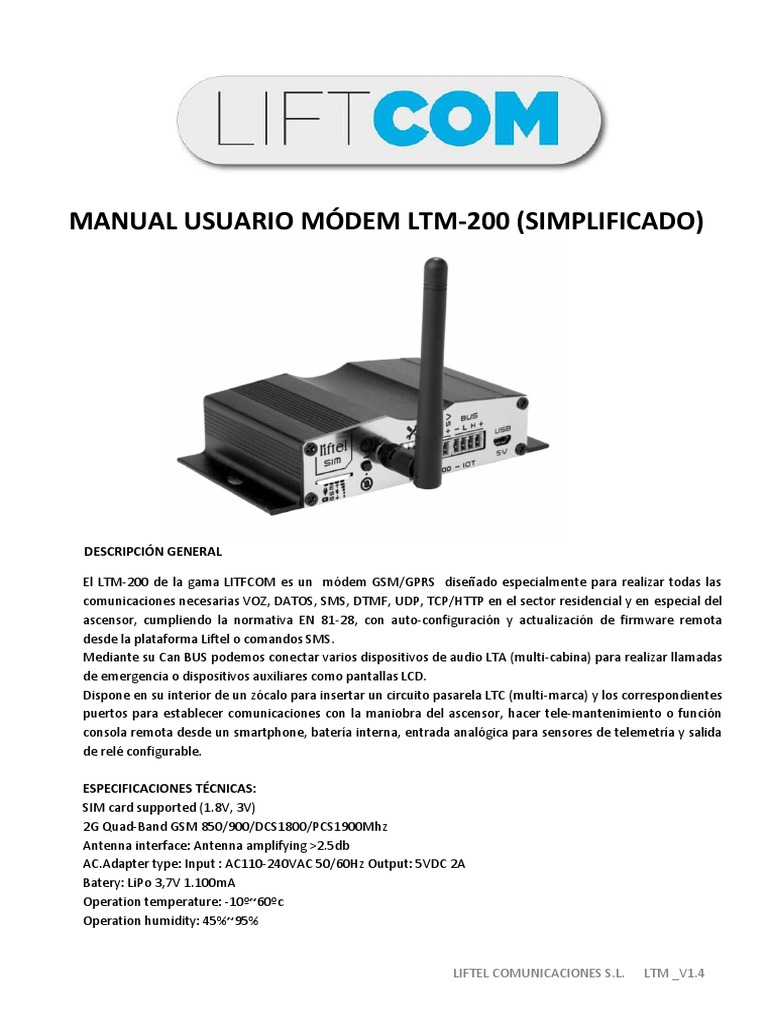

MANUAL USUARIO MÓDEM LTM-200 (SIMPLIFICADO)

DESCRIPCIÓN GENERAL

El LTM-200 de la gama LITFCOM es un módem GSM/GPRS diseñado especialmente para realizar todas las
comunicaciones necesarias VOZ, DATOS, SMS, DTMF, UDP, TCP/HTTP en el sector residencial y en especial del
ascensor, cumpliendo la normativa EN 81-28, con auto-configuración y actualización de firmware remota
desde la plataforma Liftel o comandos SMS.
Mediante su Can BUS podemos conectar varios dispositivos de audio LTA (multi-cabina) para realizar llamadas
de emergencia o dispositivos auxiliares como pantallas LCD.
Dispone en su interior de un zócalo para insertar un circuito pasarela LTC (multi-marca) y los correspondientes
puertos para establecer comunicaciones con la maniobra del ascensor, hacer tele-mantenimiento o función
consola remota desde un smartphone, batería interna, entrada analógica para sensores de telemetría y salida
de relé configurable.

ESPECIFICACIONES TÉCNICAS:
SIM card supported (1.8V, 3V)
2G Quad-Band GSM 850/900/DCS1800/PCS1900Mhz
Antenna interface: Antenna amplifying >2.5db
AC.Adapter type: Input : AC110-240VAC 50/60Hz Output: 5VDC 2A
Batery: LiPo 3,7V 1.100mA
Operation temperature: -10º~60ºc
Operation humidity: 45%~95%

LIFTEL COMUNICACIONES S.L. LTM _V1.4

 Panel frontal Módem (LTM)

1. Ranura para tarjeta SIM. Introducir tarjeta SIM desbloqueada por código PIN, con los contactos hacia abajo y
muesca fuera de la ranura, coincidiendo con dibujo.

2. Led RED/BATERIA (verde).

Encendido permanente = alimentación por RED.
Destello lento = modo batería.
Destello rápido = batería baja.

3. Led GSM (naranja). Indica el estado GSM del equipo.

Encendido permanente = actividad de llamada o SMS.
Destello lento = estado NORMAL cuando hay contexto GSM.
Destello intermitente = intentando coger contexto.
Destello rápido = no hay posibilidad de establecen una conexión GSM. (revisar SIM o cobertura)

4. Led GPRS (rojo). Indica el estado GPRS del equipo.

Encendido permanente = cuando hay envió o recepción de datos.
Destello lento = estado NORMAL cuando hay contexto GPRS
Destello intermitente = intentando coger contexto GPRS.
Destello rápido = no hay posibilidad de establecen una conexión GPRS.

5. Led SIGNAL/IOT (azul). Indica el nivel de señal de cobertura.

Encendido permanente = cuando hay transmisión de datos LRW entre equipos IOT.
1 destello cada 2 segundos = nivel 1 (señal mínima)
5 destellos cada 2 segundos = nivel 5 (señal máxima)
Destello rápido = no hay señal de cobertura.

6. Pulsador.
Pulsación corta = realiza un fin de alarma si existen módulos de audio (LTA) conectados al sistema en estado
de alarma. Si el LTM tiene instalado en su interior un módulo pasarela (LTC), pone en modo consola el sistema
para poder gestionar la maniobra de forma remota.
Pulsación larga (más de 3 segundos) = apaga el modem (LTM) dejándolo en modo stand-by. El módem (LTM)
se activa nuevamente apretando el pulsador (6) o al conectarlo a la red.

LIFTEL COMUNICACIONES S.L. LTM _V1.4

7. Conector antena. Conector para la antena GSM/GPRS.

8. Switch 1 , CONFIGURACION AUTOMATICA.

Switch en posición ON (por defecto) = el equipo reconoce la tarjeta SIM y se conecta al servidor de Liftel para
obtener y aplicar los datos de configuración del cliente de forma automática.
NOTA: el proceso de configuración automática se realiza solo cuando se reinicia el equipo.
Switch en posición OFF = debemos configurar de manera manual los datos APN de la tarjeta SIM, números de
teléfono etc.

9. Switch 2 configurable para funciones especiales del relé.

10. Switch 3 para ANULAR la exigencia de fin de alarma presencial.

Switch en posición ON (por defecto) = no se requiere necesidad de pulsar el botón (6) de fin de alarma en la
instalación (E.O.A).
NOTA: Switch en posición OFF = se requiere pulsar el botón (6) de fin de alarma en la instalación (E.O.A)
según Normativa EN-81-28.

11. Switch 4, RESISTENCIA DE TERMINACION bus CAN. Esta resistencia se debe conectar (posición ON, por
defecto) en todos los dispositivos que estén instalados en los extremos del bus CAN.
NOTA: en una instalación Multi-cabina en estrella, si el LTM está situado en el centro, se podría considerar
que no está en un extremo, en tal caso el switch 4 (11) puede estar en posición OFF.

12. Borne de conexión, GND para entrada analógica.

Entrada analógica para medir tensiones continuas de 0 a 30Vcc entre los bornes GND(12) y INP (13)

13. Borne de conexión, INP.

Entrada analógica para medir tensiones continuas de 0 a 30Vcc entre los bornes INP(13) y GND(12) o
contactos libres de tensión entre los bornes INP(13) y +5V(14)

14. Borne de conexión, +5V.

Entrada para contactos libres de tensión entre los bornes +5V(14) y INP(13)

15. Borne (-) Bus CAN.

Borne (-) para alimentar con la batería del módem (LTM) hasta 4 dispositivos de audio (LTA)

16. Borne (L) Bus CAN. Borne (L) para la comunicación con los dispositivos de audio LTA y pantallas LCD.

17. Borne (H) Bus CAN. Borne (H) para la comunicación con los dispositivos de audio LTA y pantallas LCD.

18. Borne (+) Bus CAN.

Borne (+) para alimentar con la batería del módem (LTM) hasta 4 dispositivos de audio (LTA)

19. Conector de alimentación Micro USB 5V. Entrada para fuente de alimentación Micro USB 5Vdc 2A.

LIFTEL COMUNICACIONES S.L. LTM _V1.4

 Panel trasero Módem (LTM)

20. Conector Pasarela 1.

Conector adecuado para interconexión con maniobra de ascensor 1

21. Leds estado Pasarela 1.

Encendido permanente = modo consola activado.
1 destello lento = modo pasarela activado en stand-by.
2 destellos lentos = modo pasarela activado transmitiendo datos.
Destello rápido = Fallo de comunicación con maniobra.

22. Leds estado Pasarela 2.

Encendido permanente = modo consola activado.
1 destello lento = modo pasarela activado en stand-by.
2 destellos lentos = modo pasarela activado transmitiendo datos.
Destello rápido = Fallo de comunicación con maniobra.

23. Borne relé (NA)

Contacto normalmente abierto del relé con funcionamiento configurable.

24. Borne relé (COMUN)

Contacto común del relé con funcionamiento configurable.

25. Borne relé (NC)

Contacto normalmente cerrado del relé con funcionamiento configurable.

26. Ranura antena IOT.

Ranura pre-troquelada para pasar cable de antena exterior IOT. (solo cuando se requiere mayor ganancia)

27. Conector Pasarela 2.

Conector adecuado para interconexión con maniobra de ascensor 2.

LIFTEL COMUNICACIONES S.L. LTM _V1.4
