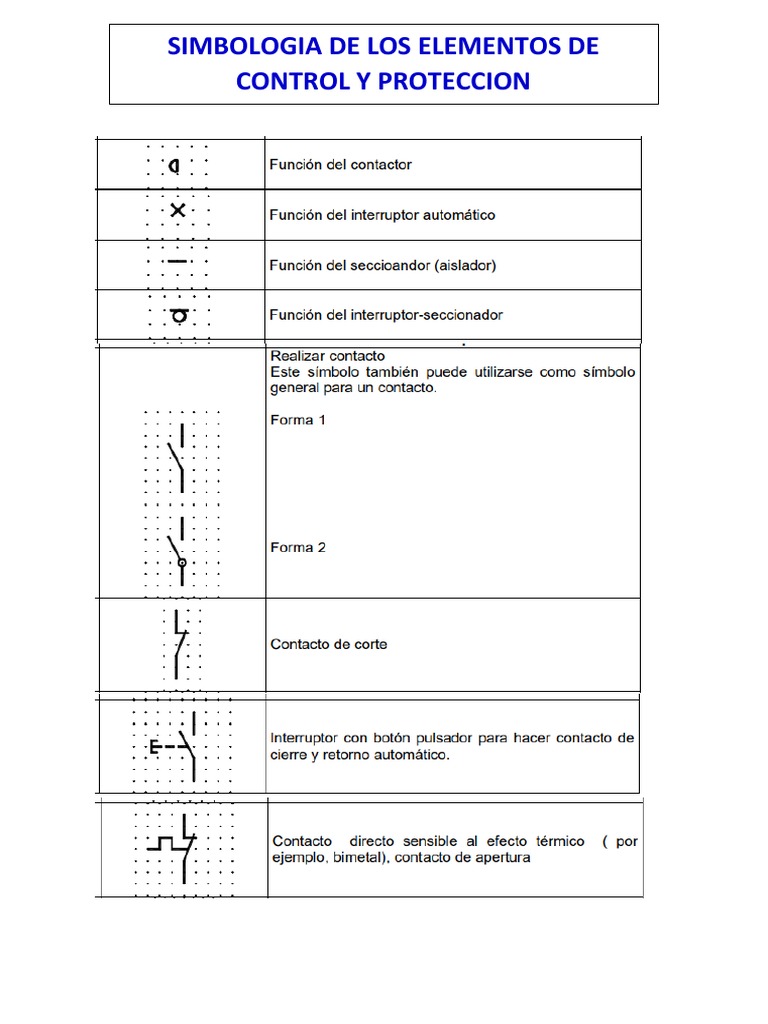

SIMBOLOGIA DE LOS ELEMENTOS DE

CONTROL Y PROTECCION
 ¿QUE ES UN CONTACTOR?

Figura 1: Contactor
El Contactor es un dispositivo electromecánico con varios contactos
electromagnéticos los cuales pueden ser normalmente abiertos o
normalmente cerrados y van definidos por unas nomenclaturas ubicadas
en la cara frontal del mecanismo.

¿PARA QUE SIRVE UN CONTACTOR?

Figura 2:
Partes básicas del Contactor
El contactor sirve para cerrar o impedir el paso de corriente en uno o más
circuitos eléctricos, esta interrupción se da de forma mecánica o
magnética.

Los contactores electromagnéticos funcionan por medio de una fuerza

empleada con el fin de cerrar o abrir unos contactos por acción de un
electroimán, cuando el mencionado se encuentre desactivado, los
contactos retornan a su posición inicial de servicio o trabajo.

En el contactor electromagnético actúan fundamentalmente dos partes

que son:
 El dispositivo electromecánico.
 Los contactos.

Características del contactor electromagnético

Es un aparato de maniobra, clasificado como interruptor, cuyo

accionamiento se debe a la fuerza de atracción de un electroimán. Es
utilizado en múltiples aplicaciones en las variantes de pequeña, mediana
y gran potencia. La sencillez de construcción, unida a su robustez, su
reducido volumen y el mantenimiento prácticamente nulo, lo hacen
insustituible. Se podría decir que el contactor electromagnético es el
dispositivo de maniobra más utilizado dentro de un sistema de control
eléctrico industrial, ya que constituye el elemento de potencia a través
del cual se realiza, de manera automática o no automática, la conexión,
desconexión o cambio del circuito interpuesto entre la fuente de
alimentación y la carga. Sus principales aplicaciones están en el
arranque y control de motores eléctricos, la energización de cargas
resistivas, banco de capacitores, sistemas de iluminación, entre otras.

En un contactor electromagnético se distinguen los siguientes elementos

estructurales: - El electroimán - Los contactos - La cámara de extinción
del arco eléctrico. - Elementos mecánicos

Funciones del contactor

Los contactos principales se conectan al circuito que se quiere gobernar.

Asegurando el establecimiento y cortes de las corrientes principales y
según el número de vías de paso de corriente podrá ser bipolar, tripolar,
tetrapolar, etc. Realizándose las maniobras simultáneamente en todas
las vías.
Los contactos auxiliares son de dos clases: abiertos, NA, y cerrados, NC.
Estos forman parte del circuito auxiliar del contactor y aseguran las
autoalimentaciones, los mandos, enclavamientos de contactos y
señalizaciones en los equipos de automatismo.
Cuando la bobina del contactor queda excitada por la circulación de la
corriente, esta mueve el núcleo en su interior y arrastra los contactos
principales y auxiliares, estableciendo a través de los polos, el circuito
entre la red y el receptor. Este arrastre o desplazamiento puede ser:

 Por rotación, pivote sobre su eje.

 Por traslación, deslizándose paralelamente a las partes fijas.
 Combinación de movimientos, rotación y traslación.

Cuando la bobina deja de ser alimentada, abre los contactos por efecto
del resorte de presión de los polos y del resorte de retorno de la armadura
móvil. Si se debe gobernar desde diferentes puntos, los pulsadores de
marcha se conectan en paralelo y el de parada en serie.
Aplicaciones del contactor
 Conducir la electricidad de un lado a otro (pasar electrones atraves
del conductor, los electrones fluyen debido a la diferencia de
potencial)

Establecer una diferencia de potencial entre un punto A y B...

 Crear campos electromagnéticos (Como en las bobinas y
electroimanes)
 Modificar el voltaje (Con el uso de transformadores)
 Crear resistencias (Con el uso de conductores no muy conductivos)

Figura 3. Partes específicas de un Contactor

¿COMO FUNCIONA UN CONTACTOR?

El contactor consta de una bobina la cual depende de unos voltajes de
operación los cuales pueden ser del orden de los 12 a 230 voltios a una
frecuencia de 50 Hz o de 12 a 240 voltios a una frecuencia de 60 Hz, con
esto se permite accionar a cada uno de los contactos que tiene el
contactor.

Este dispositivo puede ser accionado a distancia por medio de dos

pulsadores básicos uno destinado para marcha y el otro para realizar
paradas.

ACCESORIOS AL CONTACTOR
 Figura 4: Placa típica de un contactor.

Como se puede apreciar en la figura # 4, es un poco la categoría de

servicio, es decir: la disposición de este mecanismo de fábrica.

También se tiene la descripción de la bobina la cual indica que A1

corresponde a una de las entradas del contactor, en A2 se encuentra en
el otro borne extremo del contactor.

En cuanto se le aplique tensión por A1 y A2 el contactor se accionará y

permitirá el paso de la corriente entre cada uno de los bornes.

De esta manera, se tendrá un accionamiento en cada uno de los

contactos principales y auxiliares del mecanismo.

VENTAJAS DE USAR CONTACTORES EN CIRCUITOS DE

CONTROL ELECTROMAGNÉTICO.
 se pueden implementar automatizaciones en circuitos de arranque y
paro de motores implementando pulsadores.

 Se pueden implementar con presóstatos o interruptores de presión:

Cuando llegue a cierto valor en un proceso industrial (psi, N/m2, Pascal)
el proceso que está actuante bien puede ser un compresor, apague la
máquina por medio del accionamiento de un contactor.

 interruptores de temperatura de procesos industriales.

 máquinas que manejan grandes cantidades de corriente y potencia.
 usos domésticos en bombas centrífugas o sistemas de riego.

 manejo de ascensores y sistemas de iluminación.

SIMBOLOGÍA DE UN CONTACTOR.
CONTACTOS PRINCIPALES

CONTACTOS AUXILIARES

BOBINA

Figura 5. Símbolo de un contactor.

¿COMO CONECTAR UN CONTACTOR

MONOFÁSICO?
Básicamente depende del tipo de carga que se requiera manejar, esta
carga puede ser un motor, un juego de bombillas o un calentador.

En este ejemplo básico, se muestra la conexión típica para un motor

monofásico el cual puede ser una bomba de agua o un compresor.

CIRCUITO DE CONTROL
PULSADOR
Figura ROJOde conexiónPULSADOR
6: Ejemplo VERDEmonofásico
de un contactor BOBINA

L N

13

NO CONTACTO
AUXILIAR
UN CONTACTO AUXILIAR NORMALMENTE ABIERTO (13-14) SE COLOCA EN
PARALELO AL PULSADOR NORMALMENTE ABIERTO (VERDE) PARA GARANTIZAR
EL CIERRRE DEL CIRCUITO DE CONTROL EN FORMA PERMANENTE.
 CONTACTOR
CIRCUITO DE CONTROL
PULSADORES

ITM

MOTOR
MONOFASICO
CIRCUITO DE
FUERZA

CIRCUITO DE CONTROL
L

PULSADOR ROJO

CONTACTO
PULSADOR VERDE ABIERTO

MOTOR TRIFASICO

13
BOBINA
NO
14
