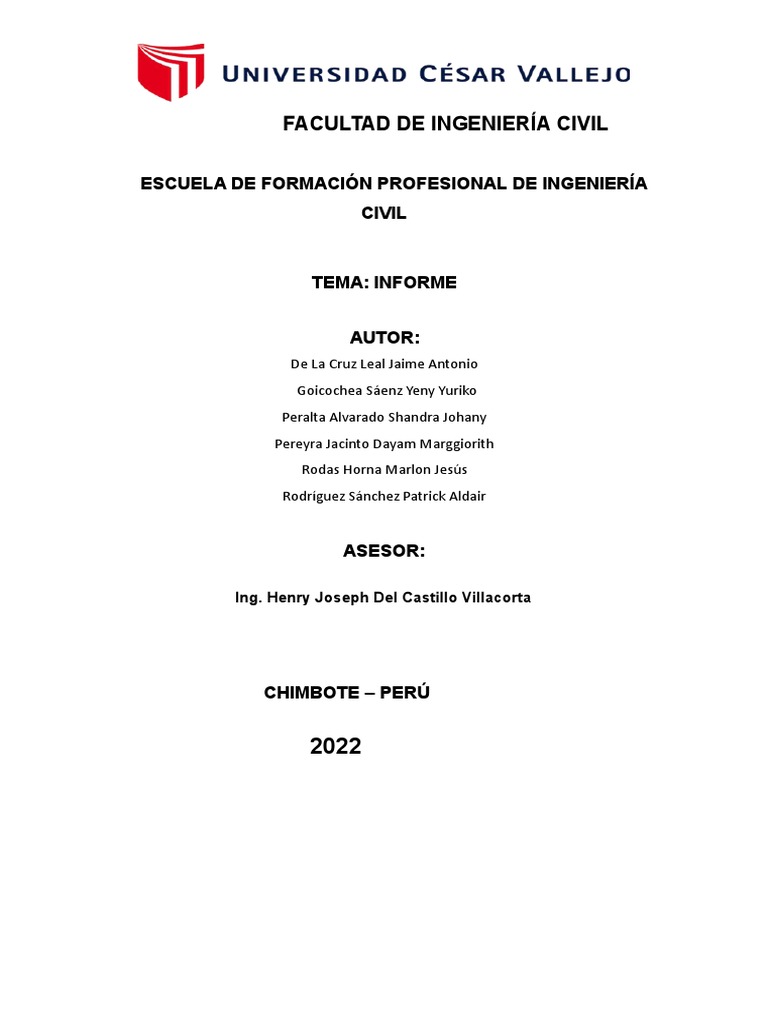

FACULTAD DE INGENIERÍA CIVIL

ESCUELA DE FORMACIÓN PROFESIONAL DE INGENIERÍA

CIVIL

TEMA: INFORME

AUTOR:
De La Cruz Leal Jaime Antonio
Goicochea Sáenz Yeny Yuriko
Peralta Alvarado Shandra Johany
Pereyra Jacinto Dayam Marggiorith
Rodas Horna Marlon Jesús
Rodríguez Sánchez Patrick Aldair

ASESOR:

Ing. Henry Joseph Del Castillo Villacorta

CHIMBOTE – PERÚ

2022
 CARGA VIVA
Las cargas vivas son todas las cargas gravitacionales probables u ocasionales que son resultado
del uso de la estructura, cuya manifestación es temporal, variable en intensidad y cambiante por
su ubicación. Por ejemplo:
 El peso del público que asiste a un estadio.
 El peso de los músicos y los instrumentos sobre una tarima.
 El peso de los vehículos sobre un puente.
Aunque las cargas vivas son previsibles se caracterizan porque poseen un elevado grado de
incertidumbre, por ello para su determinación y cálculo se utilizan métodos estadísticos y
aproximaciones. En este sentido las normas y códigos de diseño suelen especificar las cargas
mínimas a considerar para cada tipo de diseño.
Las cargas vivas son de naturaleza gravitacional por lo tanto no incluyen las cargas ambientales
como sismos o viento, o la nieve acumulada.

CARGA MUERTA
Este tipo de cargas viene definida por el peso de los materiales que se encuentran en el edificio.
Por esto, la precisión de la estimación hecha para realizar el proyecto dependerá de la cantidad y
la definición de la información sobre los materiales a utilizar en dicho proyecto, y por ende,
juega un papel fundamental la experiencia del calculista.

Por lo general se parte de una estimación previa al inicio del proyecto, la cual se ve modificada
posteriormente por cambios y revisiones del proyecto. El ingeniero calculista, si no tiene
información suficiente sobre los materiales, debe tomar como referencia aquellos que aparecen
en la normativa regional o nacional de la construcción según sea el caso, donde por lo
general, se asigna un peso para cada tipo de material. En el caso contrario, debe facilitar las
fichas técnicas
homologadas
de cada material
utilizado.
 MODELOS ESTRUCTURALES

Un modelo estructural es una representación o esquema simplificado de la estructura, que se

elabora con el objeto de analizar su comportamiento. El grado de simplificación depende del tipo
de cálculo que estemos realizando, pero no debemos olvidar que la estructura que calculamos
NO ES LA ESTRUCTURA REAL, sólo una aproximación.
 Uso del modelo estructural

La estructura real es demasiado compleja para poder analizarla. Por eso acudimos al
modelo estructural, cuyo comportamiento es siempre más fácil de estudiar que el de la
estructura real.
Con el modelo hacemos una simulación de la estructura real.
Para que el modelo estructural tenga utilidad, debe reunir dos condiciones:

a) Debe parecerse a la estructura real. El comportamiento que vamos a

analizar es el del modelo, no el de la estructura real. Cuanto más cerca estén
los dos, más útil será el modelo.

b) Debe ser sencillo para poder analizarlo. O al menos, no debe ser

excesivamente complejo.

En la mayoría de las estructuras, estas dos condiciones van en sentidos

opuestos: a mayor similitud con la estructura, mayor complejidad de cálculo.
Es responsabilidad nuestra conocer en qué grado el modelo empleado difiere de
la realidad, pues de ello dependen la validez y exactitud de los resultados
obtenidos.

 Contenido de un modelo
Un modelo debe contener cuatro grupos de conceptos:
a) Geometría y vínculos. Un esquema de la forma de los elementos estructurales
(geometría) incluidas las características geométricas de las secciones de los
elementos, y la definición de las uniones entre elementos (vínculos internos) y con la
cimentación (vínculos externos).

b) Características del material. Principalmente la relación entre tensiones y deformaciones,

y la resistencia del material; y muchas veces también otras propiedade del material (peso
específico, coeficiente de poisson, coeficiente de dilatación térmica...).

b) Acciones.
 c) Método o métodos de cálculo a emplear para determinar, por una parte, los esfuerzos,
tensiones y deformaciones, y, por otra parte, la resistencia de los elementos
estructurales.

 Tipos de modelos estructurales

• Modelo de una barra

• Modelo de la estructura:

- Modelo plano
- Modelo completo

 Modelo de una barra

SIMPLIFICACIONES
• Geometría: la viga se considera a efectos de cálculo como una línea (su directriz).
• Enlaces: los apoyos reales son de neopreno, que permiten sólo parcialmente el
movimiento horizontal.
• Cargas: los coches son en realidad una carga puntual móvil, pero se aproxima a una
carga uniforme; desprecio el rozamiento de los neumáticos que sería una carga en la
dirección de la viga.
• Propiedades de los materiales (el hormigón se supone isótropo, lineal, elástico y se
considera un módulo de Elasticidad medio).

VENTAJAS:

El modelo de una sola barra es útil en estructuras en que el comportamiento de una

barra pueda independizarse del resto, lo cual en muchas ocasiones no es posible.
En el ejemplo anterior, la viga del puente puede estudiarse independientemente del resto
de la estructura, como viga apoyada, con un grado bastante alto de aproximación.

• También es útil el modelo de una barra para realizar cálculos a mano de las vigas o
viguetas de una estructura. El cálculo manual es útil para hacer un predimensionado
aproximado, o para comprobar los resultados obtenidos por ordenador.

• Gracias a su sencillez, es el único modelo que permite el análisis manual.

INCONVENIENTES

• En general el modelo de una barra es demasiado simplificado, y no representa con

precisión el comportamiento real de las barras de la estructura.
 Modelo de una estructura

La elaboración del modelo de una estructura completa se puede abordar siguiendo dos
estrategias con distinto grado de complejidad:

• Modelo plano: descomponemos la estructura en varios modelos, todos ellos planos, lo

cual facilita mucho el cálculo. En algunos casos, el comportamiento del modelo plano
dista mucho del de la estructura real.

• Modelo completo: es un modelo tridimensional de la estructura completa, más difícil

de representar y calcular, pero que representa más fielmente la estructura real.
Escaleras de concreto armado: primeros pasos
¿Qué son las escaleras de concreto armado?
Las escaleras de concreto armado son estructuras que constan de peldaños consecutivos que
sirven para comunicar diferentes niveles en una construcción.
Las escaleras están conformadas por 4 partes: los pasos, contrapasos, descanso y losa. Por lo
general, el número de contrapasos suele ser uno más que el de pasos y la altura máxima del
contrapaso debe ser de 18 cm.
Al construir una escalera, debemos tener en cuenta que la suma de dos contrapasos más un
paso nos dé un rango entre 60 a 64 cm, ya que este es un indicador de que se trata de una
escalera cómoda al subir y cómoda al bajar.
Tipos de escaleras de concreto
Ahora que hemos recordado las partes de una escalera, veamos los tipos de escalera que nos
pueden pedir construir:

 Escaleras de dos tramos, que pueden o no tener la caja de la escalera. Esto va a depender
del diseño del profesional.
 Escalera de dos tramos en L, que igual que la anterior cuenta con descanso recto.
 Escalera de tres tramos en U, que también presenta descanso recto.
¿Cómo leer los planos para la construcción de una escalera?
Toda construcción debe partir de la lectura de planos para saber que se está haciendo un buen
trabajo.
En el siguiente plano podemos ver:

 Las cotas, la cual es el Nivel de Piso Terminado más (N.P.T.) 2.80.

 Las medidas.
 La ubicación del arranque y dónde termina.
 El tipo de escalera que se construirá.
 El tipo de descanso, que en este caso es recto.
 La caja de la escalera (en este caso se muestra porque tiene muros).

Consejos al construir escaleras:

 Hay que tener cuidado en la interpretación de los planos para la construcción de una
escalera.
 Es importante que una escalera esté escuadrada, sino jalará los contrapasos.
 En las medidas para la escalera dadas en los planos de arquitectura, se debe considerar
los espesores del tarrajeo.
Ejecución de planos estructurales

 En esta etapa se lleva a la realidad los

objetivos de protección establecidos para el
establecimiento.

 Si bien las especificaciones y planos

generados durante el proceso de diseño
deberían ser suficientes, en la práctica suele
ser necesario realizar modificaciones y
aclaraciones. En estas situaciones, se deberá
evaluar en detalle la solicitud de modificación
presentada por la empresa. Toda alteración
del proyecto original deberá ser aprobada por
la institución solicitante, el grupo ejecutor y el equipo revisor. Cualquier modificación del
objetivo de protección del establecimiento debe ser un acto consciente que debe quedar
documentado. De esta forma se podrá asignar correctamente la capacidad de operación
real del establecimiento, dentro de la red de salud de la institución.

 El sistema estructural que se considere para el establecimiento deberá ser adecuado para
alcanzar los objetivos de protección definidos para el establecimiento y sus servicios. La
especialidad de ingeniería estructural será la encargada de proveer la seguridad de la
estructura. Cuando el objetivo de protección del establecimiento y de sus servicios sea la
protección de la infraestructura y operación, la especialidad deberá proveer un sistema
estructural que no solo vele por la seguridad de la estructura, sino también por la de los
elementos no estructurales y por la organización interna del establecimiento. Dentro de
este concepto, la estructura no solo debe proteger, sino que debe permitir desarrollar los
procedimientos de protección de los sistemas no estructurales.

 Los planos de ejecución son el conjunto de dibujos elaborados para llevar a cabo el
proyecto. Se dibujan a escala y deben contener todos los detalles necesarios. Dichos
planos se subdividen en:

− Planos generales que dan una visión de

conjunto del proyecto.
− Planos de componentes que realizan el
despiece permitiendo ver con detalle cada una
de las partes de la obra.
