Venta

Proyecto: CONSTRUCCIÓN DE DOS TANQUES DE ALMACENAMIENTO DE GASOLINA DE 12.7 Y 6.
4 MB - TERMINAL TABLONES
Mes:

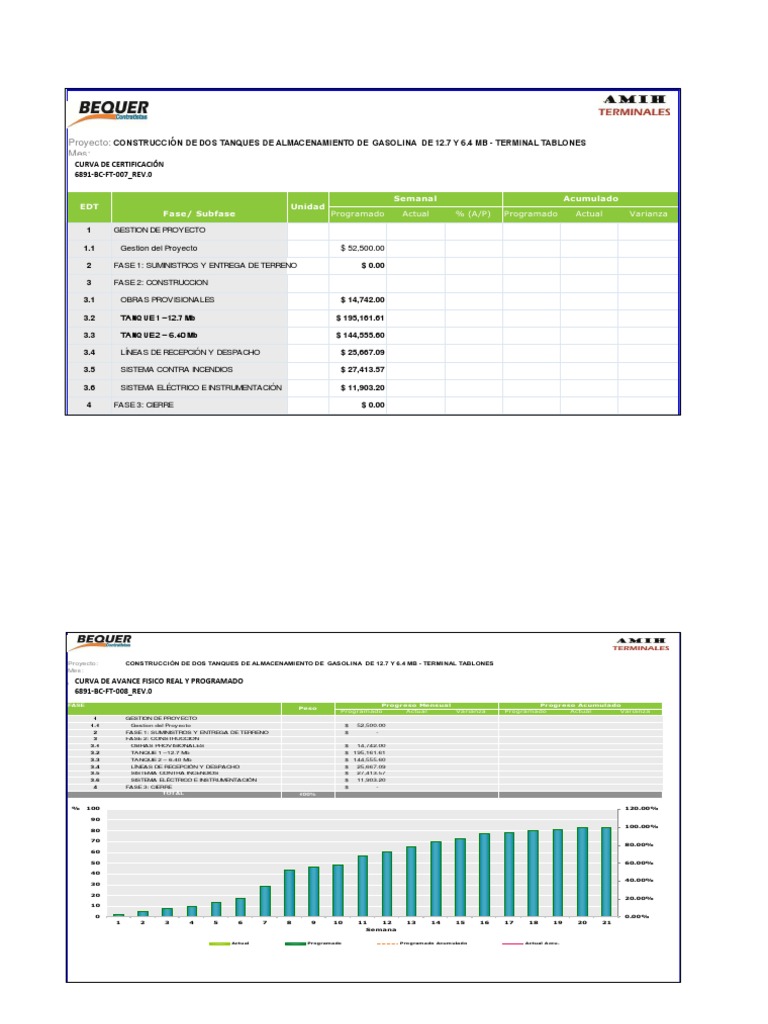

CURVA DE CERTIFICACIÓN
FR-WI-PPC-001-26
6891-BC-FT-007_REV.0
PROGRESO DE PRODUCCIÓN - Formato 026
Semanal Acumulado
EDT Unidad
Fase/ Subfase Programado Actual % (A/P) Programado Actual Varianza
1 GESTION DE PROYECTO
1.1 Gestion del Proyecto $ 52,500.00
2 FASE 1: SUMINISTROS Y ENTREGA DE TERRENO $ 0.00
3 FASE 2: CONSTRUCCION
3.1 OBRAS PROVISIONALES $ 14,742.00
3.2 TANQUE 1 –12.7 Mb $ 195,161.61
3.3 TANQUE 2 – 6.40 Mb $ 144,555.60
3.4 LÍNEAS DE RECEPCIÓN Y DESPACHO $ 25,667.09
3.5 SISTEMA CONTRA INCENDIOS $ 27,413.57
3.6 SISTEMA ELÉCTRICO E INSTRUMENTACIÓN $ 11,903.20
4 FASE 3: CIERRE $ 0.00

Proyecto: CONSTRUCCI ÓN DE DOS TANQUES DE ALMACENAMI ENTO DE GASOLI NA DE 12.7 Y 6.4 MB - TERMI NAL TABLONES
Mes :
CURVA DE AVANCE FISICO REAL Y PROGRAMADO

CONTROL DE PROGRESO FÍSICO - Formato 016 A
6891-BC-FT-008_REV.0
FASE Progreso Mensual Progreso Acumulado
Peso
Programado Actual Varianza Programado Actual Varianza
1 GESTION DE PROYECTO
1.1 Gestion del Proyecto $ 52,500.00
2 FASE 1: SUMINISTROS Y ENTREGA DE TERRENO $ -
3 FASE 2: CONSTRUCCION
3.1 OBRAS PROVISIONALES $ 14,742.00
3.2 TANQUE 1 –12.7 Mb $ 195,161.61
3.3 TANQUE 2 – 6.40 Mb $ 144,555.60
3.4 LÍNEAS DE RECEPCIÓN Y DESPACHO $ 25,667.09
3.5 SISTEMA CONTRA INCENDIOS $ 27,413.57
3.6 SISTEMA ELÉCTRICO E INSTRUMENTACIÓN $ 11,903.20
4 FASE 3: CIERRE $ -
TOTAL 100%
% 100 120.00%
90
100.00%
80
70
80.00%
60
50 60.00%
40
40.00%
30
20
20.00%
10
0 0.00%
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
Semana
Actual Program a do Pro gram a do Acum ula do Actual A ccu.

Proyecto: CONSTRUCCIÓN DE DOS TANQUES DE ALMACENAMIENTO DE GASOLINA DE 12.7 Y 6.4 MB - TERMINAL TABLONES
Mes:
CONTROL DE MILESTONES DEL PROYECTO
6891-BC-FT-009_REV.0
CONSTRUCCION MILESTONES (HITOS DE CONTROL) - Formato 007
Hito Nro. Al Term inar EDT Descripción Fecha Program ada Fecha Actual
1 3.2.1.2.2.3 Concreto f’c =210Kg/cm2 Tipo V, para anillos de concreto. 22/02/2013
2 3.3.2.3.1 Montaje de Sabana Flotante para tanque de Gasolina 84 09/04/2013
3 3.4.3.1 Prueba hidrostática de las líneas de Recepción y Despacho 17/05/2013
4 3.5.4.1 Prueba hidrostática del Sistema Contra Incendio 23/04/2013
5 3.3.1.4 Instalación de medidores de nivel (regletas de medición) 27/05/2013
Construccion
Preparado por: Fecha:

ANEXO 6891-BC-FT-0010
ANÁLISIS DE COSTOS UNITARIOS

Partida 3.2.1.1.1 Trazo y replanteo del Tanque de 12.7Mb
3.2.1.1.1 Trazo y replanteo del Tanque de 6.40 Mb
Rendimiento m2/DIA MO. 1,000.0000 EQ. 1,000.0000 Costo unitario directo 2.87
por : m2
Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0008 6.63 0.01
0147010004 PEON hh 4.00 0.0320 4.42 0.14
0147030093 OPERARIO TOPOGRAFO hh 1.00 0.0080 7.32 0.06
0.21
Materiales
CLAVOS PARA MADERA CON CABEZA
0202010022 kg 1.0000 2.04 2.04
PROMEDIO
0229060005 YESO DE 28 Kg bls 0.0500 7.00 0.35
MADERA TORNILLO INCLUYE CORTE PARA
0245010001 p2 0.1000 2.04 0.20
ENCOFRADO
2.59
Equipos
0337010001 HERRAMIENTAS MANUALES %MO 5.0000 0.21 0.01
0349190003 NIVEL TOPOGRAFICO CON TRIPODE he 1.00 0.0080 4.00 0.03
0349880003 TEODOLITO hm 1.00 0.0080 4.00 0.03
0.07
Partida 3.2.1.1.4 Excavación con maquinaria de anillo de cimentación

3.3.1.1.4
Rendimiento m3/DIA MO. 60.0000 EQ. 60.0000 Costo unitario directo 6.64
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0133 6.63 0.09
0147010004 PEON hh 2.00 0.2667 4.42 1.18
1.27
Equipos
0349040006 CARGADOR RETROEXCAVADOR 62 HP 1 yd3 hm 1.00 0.1333 40.00 5.33
5.37
Partida 3.2.1.2.1.1 Colocación de Solado e=4 f'c=10 MPa Tipo V
3.3.1.2.1.1
por : m2

Mano de Obra
0147000023 OPERADOR DE EQUIPO PESADO hh 1.00 0.0667 7.32 0.49
0147010002 OPERARIO hh 1.00 0.0667 5.64 0.38
0147010003 OFICIAL hh 1.00 0.0667 4.90 0.33
0147010004 PEON hh 4.00 0.2667 4.42 1.18
2.38
Materiales
0221000011 CEMENTO PORTLAND TIPO V bls 0.0300 9.63 0.29
0238000000 HORMIGON (PUESTO EN OBRA) m3 0.0900 11.12 1.00
1.29
Equipos
MEZCLADORA DE CONCRETO TAMBOR 18 HP
0349100007 hm 1.00 0.0667 11.15 0.74
11 p3
0.81
Partida 3.2.1.2.4.2 Encofrado y desencofrado caravista

3.3.1.2.4.2
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.1143 6.63 0.76
0147010002 OPERARIO hh 1.00 1.1429 5.64 6.45
0147010003 OFICIAL hh 1.00 1.1429 4.90 5.60
12.81
Materiales
0202000008 ALAMBRE NEGRO RECOCIDO # 8 kg 0.1000 2.04 0.20
0202010022 kg 0.3500 2.04 0.71
PROMEDIO
PERNO DE ANCLAJE PARA ENCOFRADO 1/2"
0202050001 pza 0.2000 60.00 12.00
X 0.50 m
0230110008 LACA DESMOLDEADORA gal 0.0800 45.00 3.60
0244030000 TRIPLAY LUPUNA DE 4' X8'X 10 mm pl 0.1400 34.00 4.76
0245010001 p2 2.9300 2.04 5.98
ENCOFRADO
TUBERIA PVC SAP PRESION PARA AGUA C-10
0272000082 m 0.3300 2.60 0.86
R. 3/4"
28.11
Equipos
0.38
Partida Encofrado y desencofrado Normal
3.2.1.2.1.2 3.2.1.2.2.2 3.2.1.2.3.2 3.2.1.2.5.2 3.3.1.2.1.2 3.3.1.2.2.2 3.3.1.2.3.2 3.3.1.2.5.2
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.20 0.1067 6.63 0.71
0147010002 OPERARIO hh 2.00 1.0667 5.64 6.02
0147010003 OFICIAL hh 2.00 1.0667 4.90 5.23
11.96
Materiales
0202010022 kg 0.3100 2.04 0.63
PROMEDIO
0245010001 p2 4.2400 2.04 8.65
ENCOFRADO
9.89
Equipos
0.36
Partida 3.2.1.2.1.3 3.2.1.2.2.1 Habilitación y colocación de acero corrugado

3.2.1.2.3.1 3.2.1.2.4.1 3.2.1.2.5.1 3.3.1.2.1.3 3.3.1.2.2.1 3.3.1.2.3.1 3.3.1.2.4.1 3.3.1.2.5.1
Rendimiento kg/DIA MO. 200.0000 EQ. 200.0000 Costo unitario directo 1.96
por : kg

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0040 6.63 0.03
0147010002 OPERARIO hh 1.00 0.0400 5.64 0.23
0147010003 OFICIAL hh 1.00 0.0400 4.90 0.20
0.46
Materiales
ACERO CORRUGADO fy=4200 kg/cm2 GRADO
0203020003 kg 1.0700 1.01 1.08
60
1.49
Equipos
0.01
Partida Prefabricado e Inst. de escalera helicoidal y plataforma superior

3.2.2.1.2 3.3.2.1.2
por : kg

Materiales
ESCALERA HELICOIDAL Y PLATAFORMA
0265250003 kg 1.0500 2.90 3.05
SUPERIOR
3.05
Partida 3.1.4 Limpieza general Final
Rendimiento mes/DIA MO. 1.0000 EQ. 1.0000 Costo unitario directo 1,000.00
por : mes

Mano de Obra
0198010148 LIMPIEZA DURANTE LA EJECUCIÓN DE OBRA mes 1.0000 1,000.00 1,000.00
1,000.00
Partida Colocación de geotextil 1.5mm 400Gr/m2

3.2.1.1.11 3.3.1.1.11
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0040 6.63 0.03
0147010002 OPERARIO hh 2.00 0.0800 5.64 0.45
0147010004 PEON hh 2.00 0.0800 4.42 0.35
0.83
Materiales
0298010180 GEOTEXTIL 1.5mm 400Gr/m2 m2 1.0500 2.50 2.63
2.63
Equipos
0.08
Partida Colocación de geomembrana 1.5mm

3.2.1.1.12 3.3.1.1.12
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0040 6.63 0.03
0147010002 OPERARIO hh 2.00 0.0800 5.64 0.45
0147010004 PEON hh 2.00 0.0800 4.42 0.35
0.83
Materiales
GEOMEMBRANA POLIETILENO ALTA
0298010181 m2 1.0500 3.00 3.15
DENSIDAD HDPE DE 1.5 mm
3.15
Equipos
0.08
Partida 3.1.3 Instalación de almacenes y Caseta de Vigilancia
Rendimiento glb/DIA MO. 1.0000 EQ. 1.0000 Costo unitario directo 2,500.00
por : glb

Materiales
0239130001 CASETA Y ALMACEN glb 1.0000 2,500.00 2,500.00
2,500.00
Partida 3.1.1 Movilización y desmovilización de equipos, herramientas y materiales
por : glb

Materiales
0232100040 TRANSPORTE (IDA + VUELTA) vje 3.0000 3,000.00 9,000.00
9,000.00
Partida 1.1 Gestion del proyecto
por : glb

Materiales
0239900101 GASTOS DE GESTION est 1.0000 52,500.00 52,500.00
52,500.00
Partida 3.2.1.1.3 Eliminación de material de dique

3.2.1.1.3
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0040 6.63 0.03
0147010004 PEON hh 3.00 0.1200 4.42 0.53
2.32
Equipos
0348040034 CAMION VOLQUETE 12 m3 hm 5.00 0.2000 45.00 9.00
CARGADOR SOBRE LLANTAS 80-95 HP 1.5-
0349040007 hm 1.00 0.0400 65.00 2.60
1.75 yd3
11.62
Partida 3.2.1.1.7 Nivelación del terreno en fondo de zanja de cimentación
3.3.1.1.7
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0160 6.63 0.11
0147010002 OPERARIO hh 1.00 0.1600 5.64 0.90
0147010004 PEON hh 1.00 0.1600 4.42 0.71
1.72
Materiales
0239050000 AGUA m3 0.0500 12.97 0.65
0.65
Equipos
0.05
Partida Compactación en fondo de zanja

3.2.1.1.8 3.3.1.1.8
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0160 6.63 0.11
0147010002 OPERARIO hh 1.00 0.1600 5.64 0.90
0147010004 PEON hh 1.00 0.1600 4.42 0.71
1.72
Equipos
0349100021 PLANCHA COMPACTADORA hm 1.00 0.1600 5.00 0.80
0.85
Partida 3.2.1.1.2 Demolición de dique existente

3.3.1.1.2
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.20 0.1778 6.63 1.18
0147010002 OPERARIO hh 2.00 1.7778 5.64 10.03
0147010004 PEON hh 2.00 1.7778 4.42 7.86
25.58
Equipos
0348800004 ANDAMIO METALICO hm 0.50 0.4444 2.00 0.89
COMPRESORA NEUMATICA 87 HP 250-330
0349020008 hm 1.00 0.8889 25.00 22.22
PCM
0349060006 MARTILLO NEUMATICO DE 29 kg hm 2.00 1.7778 20.00 35.56
59.95
Partida 3.2.1.1.15.1 Ensayo de compactación del terreno - 95%
3.3.1.1.15.1
Rendimiento u/DIA MO. 5.0000 EQ. 5.0000 Costo unitario directo 30.00
por : u

Materiales
0239150005 PRUEBAS PROCTOR MODIFICADO DE CAMPO u 1.0000 30.00 30.00
30.00
Partida 3.2.1.2.6.2 Ensayos a la compresión del concreto. F’c=210 Kg/cm2

3.3.1.2.6.2
por : u

Mano de Obra
3.90
Materiales
PRUEBAS DE CALIDAD DE CONCRETO
0239150000 u 1.0000 14.82 14.82
ROTURA
14.82
Partida 3.2.1.2.6.1 Diseño de mezclas. F’c=140 Kg/cm2, 210 Kg/cm2

3.3.1.2.6.1
por : u

Materiales
0239900100 DISEÑO DE MEZCLAS DEL CONCRETO u 3.0000 100.00 300.00
300.00
Partida 3.2.2.1.4.2 Prueba de tintes penetrantes al 100% de las juntas

3.3.2.1.4.2 3.4.1.3.1 3.5.1.3.1
Rendimiento m/DIA MO. 30.0000 EQ. 30.0000 Costo unitario directo 34.05
por : m

Mano de Obra
0147000016 INGENIERO MECANICO hh 1.00 0.2667 15.00 4.00
0147000037 INGENIERO ESPECIALISTA hh 4.00 1.0667 20.00 21.33
25.33
Materiales
0255010001 SPRAY DE REVELADOR DE TINTES PENETR u 0.2000 16.00 3.20
0255010002 SPRAY DE TINTES PENETRANTES u 0.2000 20.00 4.00
7.20
Equipos
1.52
Partida 3.2.2.1.4.3 Radiográfico al 30%
3.3.2.1.4.3 3.4.1.3.2 3.5.1.3.2
Costo
unitario
Rendimiento m/DIA MO. 28.0000 EQ. 28.0000 64.58
directo por
:m

Mano de Obra
0147030091 RADIOLOGO hh 1.00 0.2857 12.00 3.43
0147030092 AYUDANTE DE RADIOLOGO hh 1.00 0.2857 8.00 2.29
5.72
Materiales
0239020085 PLACAS RADIOGRAFICAS u 5.0000 6.00 30.00
30.00
Equipos
0349920003 EQUIPO DE RAYOS GAMA hm 8.33 2.3807 12.00 28.57
28.86
Partida 3.2.2.4.1 Prueba de Vacío en fondo de tanque

3.3.2.4.1
por : m2

Mano de Obra
0147010002 OPERARIO hh 2.00 0.1524 5.64 0.86
0147010004 PEON hh 2.00 0.1524 4.42 0.67
1.53
Equipos
0337200001 CAJA DE PRUEBAS DE VACIO hh 1.00 0.0762 0.50 0.04
0349020008 hm 1.00 0.0762 25.00 1.91
PCM
1.97
Partida 3.2.2.4.2 Prueba de Diessel perimetro interior del tanque

3.3.2.4.2
por : m

Subcontratos
0401090005 Prueba de Diessel perimetro interior del tanque m 1.0000 2.00 2.00
2.00
Partida 3.2.2.4.3 Prueba de verticalidad
3.3.2.4.3
Rendimiento u/DIA MO. 0.1500 EQ. 0.1500 Costo unitario directo 1,300.00
por : u

Subcontratos
0401090006 Prueba de verticalidad u 1.0000 1,300.00 1,300.00
1,300.00
Partida 3.2.2.4.4 Prueba de Redondez

3.3.2.4.4
por : u

Subcontratos
0401090007 Prueba de redondez u 1.0000 1,300.00 1,300.00
1,300.00
Partida 3.2.2.4.5 Prueba de asentamiento

3.3.2.4.5
por : u

Subcontratos
0401090008 Prueba de asentamiento u 1.0000 1,300.00 1,300.00
1,300.00
Partida 3.2.2.4.6 Prueba Hidrostática de Tanque

3.3.2.4.6
por : u

Mano de Obra
0147000032 TOPOGRAFO hh 1.00 160.0000 7.00 1,120.00
0147010001 CAPATAZ hh 1.00 160.0000 6.63 1,060.80
0147010004 PEON hh 1.00 160.0000 4.42 707.20
0147040011 AYUDANTE hh 2.00 320.0000 4.42 1,414.40
4,302.40
Equipos
0337010001 HERRAMIENTAS MANUALES %MO 5.0000 4,302.40 215.12
0349880003 TEODOLITO hm 1.00 160.0000 4.00 640.00
855.12
Partida 3.2.2.3.2.1 Ensayo de Flotación
3.3.2.3.2.1
por : u

Subcontratos
0401090009 Ensayo de Flotación u 1.0000 400.00 400.00
400.00
Partida 3.2.2.2.3.1 Pruebas de Adherencia

3.3.2.2.3.1 3.4.2.2.1 3.5.2.2.1
por : u

Subcontratos
0401090011 Pruebas de Adherencia u 1.0000 14.00 14.00
14.00
Partida 3.2.2.2.3.2 Pruebas de Rugosidad

3.3.2.2.3.2 3.4.2.2.2 3.5.2.2.2
por : u

Subcontratos
0401090010 Pruebas de Rugosidad u 1.0000 11.50 11.50
11.50
Partida 3.4.3.1 Prueba hidrostática de las líneas de Recepción y Despacho
por : m

Mano de Obra
0147010001 CAPATAZ hh 0.25 0.0100 6.63 0.07
0147010002 OPERARIO hh 2.00 0.0800 5.64 0.45
0147040011 AYUDANTE hh 2.00 0.0800 4.42 0.35
0.87
Materiales
0239050000 AGUA m3 0.0800 12.97 1.04
1.04
Equipos
BOMBA PARA PRUEBA HIDROSTATICA
0348820003 hm 1.00 0.0400 40.00 1.60
MANUAL 300 psi 40 lt
1.64
Partida 3.2.1.2.4.4 Colocación de sello hidraulico con water stop
3.3.1.2.4.4
por : m

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0167 6.63 0.11
0147010002 OPERARIO hh 1.00 0.1667 5.64 0.94
0147010004 PEON hh 1.00 0.1667 4.42 0.74
1.79
Materiales
0230650005 JUNTA INPER WATER STOP NEOPRENE 6" m 1.0500 5.00 5.25
5.25
Equipos
0.04
Partida 3.2.1.1.6 Perfilado de zanja de cimentacion
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0200 6.63 0.13
0147010004 PEON hh 1.00 0.2000 4.42 0.88
1.01
Equipos
0.03
Partida 3.2.1.1.5.1 Excavación de zanja para poza de drenaje

3.2.1.1.5.1 3.2.1.1.5.2
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.2286 6.63 1.52
0147010004 PEON hh 1.00 2.2857 4.42 10.10
11.62
Equipos
0.58
Partida Relleno y compactación con material propio
3.2.1.1.9 3.3.1.1.9
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0889 6.63 0.59
0147010003 OFICIAL hh 1.00 0.8889 4.90 4.36
0147010004 PEON hh 1.00 0.8889 4.42 3.93
8.88
Equipos
COMPACTADOR VIBRATORIO TIPO PLANCHA
0349030001 hm 1.00 0.8889 6.00 5.33
4 HP
5.77
Partida Concreto ciclópeo f’c =140Kg/cm2 + 25% de Piedra mediana

3.2.1.2.1.4 3.3.1.2.1.4
por : m3

Mano de Obra
0147010002 OPERARIO hh 2.00 0.8000 5.64 4.51
0147010003 OFICIAL hh 2.00 0.8000 4.90 3.92
0147010004 PEON hh 10.00 4.0000 4.42 17.68
26.11
Materiales
0205000032 PIEDRA MEDIANA m3 0.3000 14.81 4.44
0239050000 AGUA m3 0.1600 12.97 2.08
52.46
Equipos
0.78
Partida 3.2.1.1.10 Relleno con grava redondeada comprendida entre las mallas Nº2 y 4
3.3.1.1.10
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0800 6.63 0.53
0147010003 OFICIAL hh 1.00 0.8000 4.90 3.92
0147010004 PEON hh 1.00 0.8000 4.42 3.54
7.99
Materiales
0205360006 GRAVA PARA FILTRO m3 1.3000 18.52 24.08
24.08
Equipos
0.40
Partida 3.2.1.2.2.3 3.2.1.2.2.4 Concreto f’c =210Kg/cm2 Tipo V, para anillos de concreto
3.2.1.2.3.3 3.2.1.2.4.5 3.2.1.2.5.3 3.3.1.2.1.4 3.3.1.2.2.3 3.3.1.2.2.4 3.3.1.2.3.3 3.3.1.2.4.5 3.3.1.2.5.3
por : m3

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0444 6.63 0.29
0147010002 OPERARIO hh 3.00 1.3333 5.64 7.52
0147010003 OFICIAL hh 3.00 1.3333 4.90 6.53
0147010004 PEON hh 9.00 4.0000 4.42 17.68
32.02
Materiales
0204000000 ARENA FINA m3 0.4200 14.81 6.22
0205000004 PIEDRA CHANCADA DE 3/4" m3 0.8500 18.52 15.74
0239050000 AGUA m3 0.1850 12.97 2.40
118.16
Equipos
MEZCLADORA DE CONCRETO TAMBOR 18 HP
0349100007 hm 1.00 0.4444 11.15 4.96
11 p3
5.92
Partida 3.2.1.1.14 Colocación de mezcla asfáltica e=5 cm

3.3.1.1.14
Rendimiento m2/DIA MO. 3,500.0000 EQ. 3,500.0000 Costo unitario directo 15.75
por : m2

Subcontratos
COLOCACION DE CARPETA ASFALTICA A
0401100001 m2 1.0500 15.00 15.75
TODO COSTO
15.75
Partida 3.2.2.1.3 Prefabricado de soportes de tuberías

3.3.2.1.3
Rendimiento glb/DIA MO. 1.5000 EQ. 1.5000 Costo unitario directo 350.00
por : glb

Materiales
0212200002 SOPORTES PARA PLACAS 503-1 pza 1.0000 350.00 350.00
350.00
Partida 3.2.2.1.1 Prefabricado de Tanque de combustible, 12.7 MB de Gasolina 84
Rendimiento kg/DIA MO. 1,800.0000 EQ. 1,800.0000 Costo unitario directo 1.30
por : kg

Subcontratos
0401090001 Tanque de combustible, 12.7 MB kg 1.0000 1.30 1.30
1.30
Partida 3.3.2.1.1 Prefabricado de Tanque de combustible, 6.40 MB de Gasolina 84
por : kg

Subcontratos
0401090002 Tanque de combustible, 6.40 MB kg 1.0000 1.30 1.30
1.30
Partida 3.2.2.3.1 Montaje de Sabana Flotante para tanque de Gasolina 84

3.3.2.3.1
por : u

Subcontratos
0401090012 Montaje de Sabana Flotante para tanque u 1.0000 5,000.00 5,000.00
5,000.00
Colocación de Aditivos resistente a Hidrocarburos para sellado (pared de

Partida 3.2.2.1.5
tanque y anillos)
3.3.2.1.5
por : m

Subcontratos
COLOCACIÓN DE ADITIVOS RESISTENTE A
0401090040 HIDROCARBUROS PARA SELLADO (PARED DE m 1.0500 3.00 3.15
TANQUE Y ANILLOS)
3.15
Partida 3.2.2.1.4.1 Control de verticalidad y horizontalidad de los anillos del cilindro

3.3.2.1.4.1
por : glb

Subcontratos
Control de verticalidad y horizontalidad de los
0401090003 glb 1.0000 2,500.00 2,500.00
anillos del cilindro
2,500.00
Partida 3.2.1.2.4.3 Colocación de tubería 6" hacia drenaje existente

3.3.1.2.4.3
por : m

Subcontratos
COLOCACIÓN DE TUBERÍA 6" HACIA DRENAJE
0401090039 m 1.0500 25.00 26.25
EXISTENTE
26.25
Partida 3.2.2.2.1.1 Arenado
3.3.2.2.1.1 3.4.2.1.1 3.5.2.1.1
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.20 0.0160 6.63 0.11
0147010002 OPERARIO hh 2.00 0.1600 5.64 0.90
0147010003 OFICIAL hh 2.00 0.1600 4.90 0.78
1.79
Materiales
0204000008 ARENA ABRASIVA m3 0.0840 10.00 0.84
0239050100 AGUARRAS MINERAL gal 0.1000 2.00 0.20
1.04
Equipos
0348850001 ARENADOR NEUMATICO hm 2.00 0.1600 5.00 0.80
0349020008 hm 1.00 0.0800 25.00 2.00
PCM
2.85
Partida 3.2.2.2.1.2 Pintura Exterior en Cilindro y Techo

3.3.2.2.1.2
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.20 0.0242 6.63 0.16
0147010002 OPERARIO hh 2.00 0.2424 5.64 1.37
0147010004 PEON hh 4.00 0.4848 4.42 2.14
3.67
Materiales
02545200010001 DILUYENTE IR369 PARA DIMECOTE 9 m2 0.0058 20.00 0.12
02545200010002 DILUYENTE AMERCOAT 65 gal 0.0090 20.00 0.18
0254520002 DIMECOTE 9 gal 0.0376 120.00 4.51
0254520003 AMERLOCK 400 gal 0.0602 50.00 3.01
0254520004 AMERCOAT 450 HS gal 0.0336 75.00 2.52
10.44
Equipos
0337900072 EQUIPO DE PINTURA AIRLESS hm 1.00 0.1212 5.00 0.61
0.79
Partida 3.2.2.2.1.3 Pintura Interior del Fondo, Fenolico
3.3.2.2.1.3
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.20 0.0242 6.63 0.16
0147010002 OPERARIO hh 2.00 0.2424 5.64 1.37
0147010004 PEON hh 4.00 0.4848 4.42 2.14
3.67
Materiales
02545200010004 DILUYENTE AMIPOXY AMERON gal 0.0243 20.00 0.49
02545200050001 AMERCOAT 90 HS-color gris perla gal 0.0840 50.00 4.20
02545200050002 AMERCOAT 90 HS-color blanco gal 0.0840 50.00 4.20
8.89
Equipos
1.39
Partida 3.2.2.2.1.4 Pintura Interior de Primer Anillo del Cilindro, Fenolico

3.3.2.2.1.4
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.20 0.0242 6.63 0.16
0147010002 OPERARIO hh 2.00 0.2424 5.64 1.37
0147010004 PEON hh 4.00 0.4848 4.42 2.14
3.67
Materiales
02545200050001 AMERCOAT 90 HS-color gris perla gal 0.0840 50.00 4.20
02545200050002 AMERCOAT 90 HS-color blanco gal 0.0840 50.00 4.20
8.89
Equipos
1.39
Partida 3.2.2.2.2 Pintado de Escalera y plataforma superior

3.3.2.2.2
por : glb

Subcontratos
0401090004 Pintado de Escalera y plataforma superior glb 1.0000 2,000.00 2,000.00
2,000.00
Partida 3.2.2.2.4.1 Pintado de leyenda y rombo de identificación del tanque
3.3.2.2.4.2
por : u

Mano de Obra
0147010001 CAPATAZ hh 0.50 8.0000 6.63 53.04
0147010002 OPERARIO hh 1.00 16.0000 5.64 90.24
0147010003 OFICIAL hh 1.00 16.0000 4.90 78.40
221.68
Materiales
0254160002 IMPRIMANTE BASE POLIURETANO gal 0.0460 12.00 0.55
02545200010005 DILUYENTE INDUSTRIAL gal 0.0090 22.00 0.20
0.75
Equipos
0349020008 hm 1.00 16.0000 25.00 400.00
PCM
523.08
Partida 3.4.2.1.3 Pintura de Rotulos

3.5.2.1.3
por : u

Mano de Obra
0147010001 CAPATAZ hh 2.00 8.0000 6.63 53.04
0147010002 OPERARIO hh 4.00 16.0000 5.64 90.24
0147010003 OFICIAL hh 4.00 16.0000 4.90 78.40
221.68
Materiales
0.75
Equipos
0349020008 hm 4.00 16.0000 25.00 400.00
PCM
523.08
Partida 3.4.2.1.4 Pintado de Estructuras y Soportes
Rendimiento glb/DIA MO. 8.0000 EQ. 8.0000 Costo unitario directo 150.00
por : glb

Subcontratos
0401090013 Pintado de Estructuras y Soportes u 1.0000 150.00 150.00
150.00
Partida 3.4.2.1.2 Pintura en Tuberia
3.5.2.1.2
por : m2

Mano de Obra
0147010001 CAPATAZ hh 0.10 0.0400 6.63 0.27
0147010002 OPERARIO hh 1.00 0.4000 5.64 2.26
0147010003 OFICIAL hh 2.00 0.8000 4.90 3.92
6.45
Materiales
0254520006 SOLVENTE UNIPOL gal 0.0945 23.00 2.17
0254520007 SOLVENTE UNIPOXI gal 0.3420 18.00 6.16
0254520008 JETPRIMER EPOXI gal 0.0530 35.00 1.86
0254520009 JETMASTIC 800 gal 0.1182 40.00 4.73
0254520010 JETHANE 500 gal 0.0472 60.00 2.83
17.75
Equipos
2.32
Partida 3.6.1.2 Montaje de los pastorales eléctricos L1 y L2
por : u

Mano de Obra
0147000009 ELECTRICISTA hh 1.00 2.0000 7.32 14.64
0147010014 OFICIAL ELECTRICISTA hh 2.00 4.0000 4.90 19.60
34.24
Materiales
0211000019 LAMPARA DE VAPOR DE SODIO DE 400 W u 1.0000 150.00 150.00
150.00
Equipos
0349610055 GRUA HIAB SOBRE CAMION DE 5 ton hm 1.00 2.0000 100.00 200.00
201.03
Partida 3.6.1.3 Instalación de puesta a tierra
por : u

Subcontratos
0401090018 Instalación de puesta a tierra u 1.0000 300.00 300.00
300.00
Partida 3.6.1.1 Instalación de poste de Luz
por : u

Mano de Obra
0147000007 CHOFER hh 1.00 8.0000 5.64 45.12
0147000029 SOLDADOR hh 3.00 24.0000 7.32 175.68
0147010001 CAPATAZ hh 1.00 8.0000 6.63 53.04
0147010008 CORTADOR hh 3.00 24.0000 5.64 135.36
0147010016 TUBERO hh 1.00 8.0000 4.90 39.20
0147040011 AYUDANTE hh 6.00 48.0000 4.42 212.16
660.56
Materiales
0229510001 OXIGENO m3 15.0000 6.00 90.00
0229510003 ACETILENO m3 2.2500 9.00 20.25
0229510051 DISCO ESMERIL u 1.6000 10.00 16.00
0229550093 ELECTRODO E-6010 kg 11.2000 2.00 22.40
0262040001 CORONA PARA SOPORTE DE LUMINARIAS kg 145.0000 2.50 362.50
0262540001 POSTE METALICO GALVANIZADO 18 METRO u 1.0000 2,900.00 2,900.00
3,411.15
Equipos
0348040010 CAMION PLATAFORMA 4 X 2 122 HP 8 ton hm 1.00 8.0000 30.00 240.00
0348210004 SOLDADORA hm 3.00 24.0000 8.00 192.00
0348210051 EQUIPO DE CORTE Y SOLDEO hm 3.00 24.0000 1.00 24.00
0348210053 ESMERIL hm 1.00 8.0000 0.40 3.20
0348970003 TECLE DE 3 ton hm 1.00 8.0000 0.70 5.60
484.62
Partida 3.6.1.4 Interconexión de pozos
por : u

Subcontratos
0401090017 Interconexión de pozos u 1.0000 50.00 50.00
50.00
Partida 3.6.1.5 Instalación de caja de registro de pozo a tierra
por : u

Subcontratos
0401090016 Instalación de caja de registro de pozo a tierra u 1.0000 30.00 30.00
30.00
Partida 3.6.1.6 Sistema de Iluminación en Área de Tanques
por : u

Subcontratos
0401090015 Sistema de Iluminación en Área de Tanques u 1.0000 300.00 300.00
300.00
Partida 3.6.2.1 Instalación de medidores de nivel (regletas de medición)
por : u

Subcontratos
Instalación de medidores de nivel (regletas de
0401090014 u 1.0000 250.00 250.00
medición)
250.00
Desfile e instalación de la línea de recepción de 8”Ø de acero al carbono

Partida 3.4.1.1.1
cédula 40, ASTM A-53, grado B, sin costura
3.4.1.2.2
por : m

Subcontratos
Desfile e instalación de la línea de recepción de
0401090019 8”Ø de acero al carbono cédula 40, ASTM A-53, m 1.0500 10.00 10.50
grado B, sin costura
10.50
Desfile e instalar la línea de despacho de 6”ø de acero al carbono cédula 40,

Partida 3.4.1.1.2
ASTM A-53, grado B, sin costura
3.4.1.2.3
por : m

Subcontratos
Desfile e instalar la línea de despacho de 6”ø de
0401090020 acero al carbono cédula 40, ASTM A-53, grado B, m 1.0500 8.00 8.40
sin costura
8.40
Partida 3.4.1.1.3 Alineamiento y aseguramiento para soldar
3.4.1.2.4
por : m

Subcontratos
0401090021 Alineamiento y aseguramiento para soldar m 1.0500 1.50 1.58
1.58
Partida 3.4.1.1.4 Soldadura

3.4.1.2.5
por : m

Subcontratos
0401090022 Servicio de Soldadura m 1.0500 40.00 42.00
42.00
Desfile e instalar la línea de recepción de 10”Ø, de acero al carbono cédula

Partida 3.4.1.2.1
40, ASTM A-53, grado B, sin costura
por : m

Subcontratos
Desfile e instalar la línea de recepción de 10”Ø, de
0401090023 acero al carbono cédula 40, ASTM A-53, grado B, m 1.0500 12.00 12.60
sin costura
12.60
Partida 3.5.1.1.1 Soldadura de la línea de agua de 2”Ø
por : m

Subcontratos
0401090024 Soldadura de la línea de agua de 2”Ø m 1.0500 28.00 29.40
29.40
Partida 3.5.1.1.2 Soldadura de Spool del anillo de enfriamiento de agua de 1 1/2”Ø” y 1”Ø
por : m

Subcontratos
Soldadura de Spool del anillo de enfriamiento de
0401090025 m 1.0500 25.00 26.25
agua de 1 1/2”Ø” y 1”Ø
26.25
Partida 3.5.1.2.1 Soldadura de la línea de espuma de 2”Ø
por : m

Subcontratos
0401090026 Soldadura de la línea de espuma de 2”Ø m 1.0500 28.00 29.40
29.40
Partida 3.5.1.2.2 Soldadura de Spool de la línea de espuma de 1”Ø
por : m

Subcontratos
0401090027 Soldadura de Spool de la línea de espuma de 1”Ø m 1.0500 25.00 26.25
26.25
Partida 3.5.3.1.1 Montaje de la línea de agua de 2”Ø
por : m

Subcontratos
0401090028 MONTAJE DE LA LÍNEA DE AGUA DE 2"Ø m 1.0500 1.50 1.58
1.58
Partida 3.5.3.1.2 Montaje de Spool del anillo de enfriamiento de agua de 1 1/2”Ø” y 1”Ø
por : kg

Subcontratos
MONTAJE DE SPOOL DEL ANILLO DE
0401090029 kg 1.0500 1.50 1.58
ENFRIAMIENTO DE AGUA DE 1 1/2"Ø" Y 1"Ø
1.58
Partida 3.5.3.1.3 Colocación de Rociadores
por : u

Subcontratos
0401090030 COLOCACIÓN DE ROCIADORES u 1.0000 25.00 25.00
25.00
Partida 3.5.3.1.4 Colocación de Válvulas
3.5.3.2.4
por : u

Subcontratos
0401090035 COLOCACIÓN DE VÁLVULAS u 1.0000 100.00 100.00
100.00
Partida 3.5.3.2.1 Montaje de la línea de espuma de 2”Ø
por : m

Subcontratos
0401090036 MONTAJE DE LA LÍNEA DE ESPUMA DE 2"Ø m 1.0500 1.50 1.58
1.58
Partida 3.5.3.2.2 Montaje de Spool de la línea de espuma de 1”Ø
por : kg

Subcontratos
MONTAJE DE SPOOL DE LA LÍNEA DE
0401090037 kg 1.0500 1.50 1.58
ESPUMA DE 1"Ø
1.58
Partida 3.5.3.2.3 Colocación de Cámara de espuma
por : u

Subcontratos
0401090038 COLOCACIÓN DE CÁMARA DE ESPUMA u 1.0000 130.00 130.00
130.00
ANEXO 6891-BC-FT-0021
COSTO DE INSUMOS
CÓDIGO DESCRIPCIÓN UND. CANTIDAD PRECIO PARCIAL
467,096.63
01 MANO DE OBRA 99,589.88
0147 MANO DE OBRA INCLUYE LEYES SOCIALES 96,589.88
014700 MANO DE OBRA CALIFICADA 46,984.44
0147000007 CHOFER hh 16.0000 5.64 90.24
0147000009 ELECTRICISTA hh 4.0000 7.32 29.28
0147000016 INGENIERO MECANICO hh 446.1873 15.00 6,692.81
0147000023 OPERADOR DE EQUIPO PESADO hh 258.0847 7.32 1,889.18
0147000029 SOLDADOR hh 48.0000 7.32 351.36
0147000032 TOPOGRAFO hh 320.0000 7.00 2,240.00
0147000037 INGENIERO ESPECIALISTA hh 1,784.5784 20.00 35,691.57
014701 MANO DE OBRA NO CALIFICADA 43,386.14
0147010001 CAPATAZ hh 822.3122 6.63 5,451.93
0147010002 OPERARIO hh 2,849.5691 5.64 16,071.57
0147010003 OFICIAL hh 2,163.6143 4.90 10,601.71
0147010004 PEON hh 2,459.8660 4.42 10,872.61
0147010008 CORTADOR hh 48.0000 5.64 270.72
0147010014 OFICIAL ELECTRICISTA hh 8.0000 4.90 39.20
0147010016 TUBERO hh 16.0000 4.90 78.40
014703 MANO DE OBRA ESPECIALIZADA 2,916.56
0147030091 RADIOLOGO hh 144.8613 12.00 1,738.34
0147030092 AYUDANTE DE RADIOLOGO hh 144.8613 8.00 1,158.89
0147030093 OPERARIO TOPOGRAFO hh 2.6407 7.32 19.33
014704 MANO DE OBRA METAL MECANICA 3,302.74
0147040011 AYUDANTE hh 747.2264 4.42 3,302.74
0198 INDICES GLOBALES 3,000.00
019801 INDICES GLOBALES 3,000.00
0198010148 LIMPIEZA DURANTE LA EJECUCIÓN DE OBRA mes 3.0000 1,000.00 3,000.00
02 MATERIALES 171,561.82
0202 ACERO DE CONSTRUCCION LISO 4,536.82
020200 ALAMBRES 3,063.36
0202000007 ALAMBRE NEGRO RECOCIDO # 16 kg 1,287.3137 2.04 2,626.12
020201 CLAVOS PARA MADERA 1,139.38
0202010022 CLAVOS PARA MADERA CON CABEZA PROMEDIO kg 558.5196 2.04 1,139.38
020205 PERNOS DE ANCLAJE PARA ENCOFRADOS 334.08
0202050001 PERNO DE ANCLAJE PARA ENCOFRADO 1/2" X 0.50 m pza 5.5680 60.00 334.08
0203 ACERO DE CONSTRUCCION CORRUGADO 6,956.05
020302 ACERO CORRUGADO 6,956.05
0203020003 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 kg 6,887.1782 1.01 6,956.05
0204 AGREGADO FINO 1,976.86
020400 ARENA Y HORMIGON 1,976.86
0204000000 ARENA FINA m3 39.4328 14.81 584.00
0204000008 ARENA ABRASIVA m3 139.2860 10.00 1,392.86
0205 AGREGADO GRUESO 3,197.49
020500 PIEDRA 1,738.73
0205000004 PIEDRA CHANCADA DE 3/4" m3 79.8065 18.52 1,478.02
0205000032 PIEDRA MEDIANA m3 17.6036 14.81 260.71
020536 GRAVA PARA FILTRO 1,458.76
0205360006 GRAVA PARA FILTRO m3 78.7670 18.52 1,458.76
0211 ARTEFACTO DE ALUMBRADO EXTERIOR 300.00
021100 LAMPARAS 300.00
0211000019 LAMPARA DE VAPOR DE SODIO DE 400 W u 2.0000 150.00 300.00
0212 ARTEFACTO DE ALUMBRADO INTERIOR 5,600.00
021220 SOPORTES, PUENTES PARA PLACAS 5,600.00
0212200002 SOPORTES PARA PLACAS 503-1 pza 16.0000 350.00 5,600.00
0221 CEMENTO PORTLAND TIPO I 10,941.65
022100 CEMENTO 10,941.65
0221000011 CEMENTO PORTLAND TIPO V bls 1,136.2045 9.63 10,941.65
0229 DOLAR 412.87
022906 YESO 115.57
0229060005 YESO DE 28 Kg bls 16.5100 7.00 115.57
022951 CONSUMIBLES 252.50
0229510001 OXIGENO m3 30.0000 6.00 180.00
0229510003 ACETILENO m3 4.5000 9.00 40.50
0229510051 DISCO ESMERIL u 3.2000 10.00 32.00
022955 ELECTRODOS 44.80
0229550093 ELECTRODO E-6010 kg 22.4000 2.00 44.80
0230 DOLAR (GENERAL PONDERADO) 171.62
023011 DESMOLDADOR PARA ENCOFRADO 100.22
0230110008 LACA DESMOLDEADORA gal 2.2272 45.00 100.22
023065 JUNTAS DE NEOPRENE - PVC 71.40
0230650005 JUNTA INPER WATER STOP NEOPRENE 6" m 14.2800 5.00 71.40
0232 FLETE TERRESTRE 9,000.00
023210 TRANSPORTE 9,000.00
0232100040 TRANSPORTE (IDA + VUELTA) vje 3.0000 3,000.00 9,000.00
0238 HORMIGON 884.28
023800 ARENA Y HORMIGON 884.28
0239 INDICE GENERAL DE PRECIOS AL CONSUMIDOR 74,284.06
023902 CERAS 15,211.20
0239020085 PLACAS RADIOGRAFICAS u 2,535.2000 6.00 15,211.20
023905 AGUAS 1,038.78
0239050000 AGUA m3 54.5220 12.97 707.15
0239050100 AGUARRAS MINERAL gal 165.8160 2.00 331.63
023913 INSTALACIONES PROVISIONALES 2,500.00
0239130001 CASETA Y ALMACEN glb 1.0000 2,500.00 2,500.00
023915 PRUEBAS DE CAMPO 2,434.08
0239150000 PRUEBAS DE CALIDAD DE CONCRETO ROTURA u 144.0000 14.82 2,134.08
0239150005 PRUEBAS PROCTOR MODIFICADO DE CAMPO u 10.0000 30.00 300.00
023990 AYUDAS 53,100.00
0239900100 DISEÑO DE MEZCLAS DEL CONCRETO u 6.0000 100.00 600.00
0239900101 GASTOS DE GESTION est 1.0000 52,500.00 52,500.00
0244 MADERA TERCIADA PARA CARPINTERIA 132.52
024403 TRIPLAY 132.52
0244030000 TRIPLAY LUPUNA DE 4' X8'X 10 mm pl 3.8976 34.00 132.52
0245 MADERA TERCIADA PARA ENCOFRADO 6,333.21
024501 MADERA TORNILLO 6,333.21
0245010001 MADERA TORNILLO INCLUYE CORTE PARA ENCOFRADO p2 3,104.5147 2.04 6,333.21
0254 PINTURA LATEX 17,498.99
025416 PINTURA IMPRIMANTE BITUMINOSO 17.10
025452 DILUYENTE 17,481.89
02545200010001 DILUYENTE IR369 PARA DIMECOTE 9 m2 6.7256 20.00 134.51
0254520002 DIMECOTE 9 gal 43.6002 120.00 5,232.02
0254520003 AMERLOCK 400 gal 69.8067 50.00 3,490.34
0254520004 AMERCOAT 450 HS gal 38.9620 75.00 2,922.15
02545200050001 AMERCOAT 90 HS-color gris perla gal 32.9518 50.00 1,647.59
02545200050002 AMERCOAT 90 HS-color blanco gal 32.9518 50.00 1,647.59
0254520006 SOLVENTE UNIPOL gal 10.0454 23.00 231.04
0254520007 SOLVENTE UNIPOXI gal 36.3546 18.00 654.38
0254520008 JETPRIMER EPOXI gal 5.6338 35.00 197.18
0254520009 JETMASTIC 800 gal 12.5646 40.00 502.58
0254520010 JETHANE 500 gal 5.0174 60.00 301.04
0255 PINTURA TEMPLE 12,045.52
025501 PINTURA SPRAY 12,045.52
0255010001 SPRAY DE REVELADOR DE TINTES PENETR u 334.5975 16.00 5,353.56
0255010002 SPRAY DE TINTES PENETRANTES u 334.5980 20.00 6,691.96
0262 POSTE 6,525.00
026204 CORONA 725.00
0262040001 CORONA PARA SOPORTE DE LUMINARIAS kg 290.0000 2.50 725.00
026254 POSTE METALICO 5,800.00
0262540001 POSTE METALICO GALVANIZADO 18 METRO u 2.0000 2,900.00 5,800.00
0265 TUBERIA DE ACERO NEGRO Y/O GALVANIZADO 9,205.34
026525 POSTES, ESCALERAS 9,205.34
0265250003 ESCALERA HELICOIDAL Y PLATAFORMA SUPERIOR kg 3,174.2550 2.90 9,205.34
0272 TUBERIA DE PVC PARA AGUA 23.88
027200 TUBERIA PVC PARA AGUA 23.88
0272000082 TUBERIA PVC SAP PRESION PARA AGUA C-10 R. 3/4" m 9.1846 2.60 23.88
0298 GEOTEXTIL 1,535.66
029801 GEOTEXTIL 1,535.66
0298010180 GEOTEXTIL 1.5mm 400Gr/m2 m2 302.8620 2.50 757.16
GEOMEMBRANA POLIETILENO ALTA DENSIDAD HDPE DE 1.5
0298010181 mm m2 259.5000 3.00 778.50
03 EQUIPOS 51,942.70
0337 HERRAMIENTA MANUAL 3,881.34
033720 CAJA DE PRUEBAS DE VACIO 10.60
0337200001 CAJA DE PRUEBAS DE VACIO hh 21.1989 0.50 10.60
033790 HERRAMIENTAS DE PINTURA 3,870.74
0337900072 EQUIPO DE PINTURA AIRLESS hm 774.1480 5.00 3,870.74
0348 MAQUINARIA Y EQUIPO NACIONAL 5,068.83
034804 VEHICULOS DE TRANSPORTE PESADO 1,950.87
0348040010 CAMION PLATAFORMA 4 X 2 122 HP 8 ton hm 16.0000 30.00 480.00
0348040034 CAMION VOLQUETE 12 m3 hm 32.6860 45.00 1,470.87
034821 EQUIPO DE SOLDADURA Y CORTE 438.40
0348210004 SOLDADORA hm 48.0000 8.00 384.00
0348210051 EQUIPO DE CORTE Y SOLDEO hm 48.0000 1.00 48.00
0348210053 ESMERIL hm 16.0000 0.40 6.40
034880 ANDAMIAJE 1,117.30
0348800004 ANDAMIO METALICO hm 558.6516 2.00 1,117.30
034882 BOMBA MANUAL PARA PRUEBA 224.53
0348820003 BOMBA PARA PRUEBA HIDROSTATICA MANUAL 300 psi 40 lt hm 5.6132 40.00 224.53
034885 EQUIPO PARA TRABAJOS MECANICOS 1,326.53
0348850001 ARENADOR NEUMATICO hm 265.3056 5.00 1,326.53
034897 EQUIPO DE ELEVACION 11.20
0348970003 TECLE DE 3 ton hm 16.0000 0.70 11.20
0349 MAQUINARIA Y EQUIPO IMPORTADO 42,992.53
034902 COMPRESORAS 19,379.23
0349020008 COMPRESORA NEUMATICA 87 HP 250-330 PCM hm 775.1692 25.00 19,379.23
034903 EQUIPOS DE COMPACTACION 230.57
0349030001 COMPACTADOR VIBRATORIO TIPO PLANCHA 4 HP hm 38.4283 6.00 230.57
034904 EQUIPOS PARA MOVIMIENTO DE TIERRAS 1,347.03
0349040006 CARGADOR RETROEXCAVADOR 62 HP 1 yd3 hm 23.0529 40.00 922.12
0349040007 CARGADOR SOBRE LLANTAS 80-95 HP 1.5-1.75 yd3 hm 6.5371 65.00 424.91
034906 EQUIPO PARA PERFORACION 5,012.68
0349060006 MARTILLO NEUMATICO DE 29 kg hm 250.6342 20.00 5,012.68
034910 MEZCLADORAS Y DOSIFICADORAS DE CONCRETO 836.57
0349100007 MEZCLADORA DE CONCRETO TAMBOR 18 HP 11 p3 hm 58.4744 11.15 651.99
0349100021 PLANCHA COMPACTADORA hm 36.9168 5.00 184.58
034919 EQUIPO DE PRECISION 10.56
0349190003 NIVEL TOPOGRAFICO CON TRIPODE he 2.6400 4.00 10.56
034961 GRUAS 400.00
0349610055 GRUA HIAB SOBRE CAMION DE 5 ton hm 4.0000 100.00 400.00
034988 EQUIPOS TOPOGRAFICOS 1,290.56
0349880003 TEODOLITO hm 322.6400 4.00 1,290.56
034992 EQUIPO PARA PRUEBA RAYOS "X" 14,485.33
0349920003 EQUIPO DE RAYOS GAMA hm 1,207.1108 12.00 14,485.33
04 SUBCONTRATOS Y SERVICIOS 144,002.23
0401 SUBCONTRATOS 144,002.23
040109 TANQUES DE COMBUSTIBLE 139,758.86
0401090001 Tanque de combustible, 12.7 MB kg 44,157.0000 1.30 57,404.10
0401090002 Tanque de combustible, 6.40 MB kg 27,195.0000 1.30 35,353.50
0401090003 Control de verticalidad y horizontalidad de los anillos del cilindro glb 2.0000 2,500.00 5,000.00
0401090004 Pintado de Escalera y plataforma superior glb 2.0000 2,000.00 4,000.00
0401090005 Prueba de Diessel perimetro interior del tanque m 74.0800 2.00 148.16
0401090006 Prueba de verticalidad u 2.0000 1,300.00 2,600.00
0401090007 Prueba de redondez u 2.0000 1,300.00 2,600.00
0401090008 Prueba de asentamiento u 2.0000 1,300.00 2,600.00
0401090009 Ensayo de Flotación u 2.0000 400.00 800.00
0401090010 Pruebas de Rugosidad u 73.0000 11.50 839.50
0401090011 Pruebas de Adherencia u 73.0000 14.00 1,022.00
0401090012 Montaje de Sabana Flotante para tanque u 2.0000 5,000.00 10,000.00
0401090013 Pintado de Estructuras y Soportes u 16.0000 150.00 2,400.00
0401090014 Instalación de medidores de nivel (regletas de medición) u 2.0000 250.00 500.00
0401090015 Sistema de Iluminación en Área de Tanques u 2.0000 300.00 600.00
0401090016 Instalación de caja de registro de pozo a tierra u 4.0000 30.00 120.00
0401090017 Interconexión de pozos u 4.0000 50.00 200.00
0401090018 Instalación de puesta a tierra u 2.0000 300.00 600.00
Desfile e instalación de la línea de recepción de 8”Ø de acero al
0401090019 carbono cédula 40, ASTM A-53, grado B, sin costura m 34.6290 10.00 346.29
Desfile e instalar la línea de despacho de 6”ø de acero al carbono
0401090020 cédula 40, ASTM A-53, grado B, sin costura m 45.3180 8.00 362.54
0401090021 Alineamiento y aseguramiento para soldar m 95.0460 1.50 142.57
0401090022 Servicio de Soldadura m 95.0460 40.00 3,801.84
Desfile e instalar la línea de recepción de 10”Ø, de acero al carbono
0401090023 cédula 40, ASTM A-53, grado B, sin costura m 15.0990 12.00 181.19
0401090024 Soldadura de la línea de agua de 2”Ø m 60.0390 28.00 1,681.09
Soldadura de Spool del anillo de enfriamiento de agua de 1 1/2”Ø” y
0401090025 1”Ø m 31.5000 25.00
6891-BC-FT-0015_Rev.0
Planilla de medición del nivel de satisfacción del cliente

Cliente: Fecha:
Período Evaluado:
Contrato:
Método para Calificación:
1. Para cada ítem, existe una palabra clave “en negrita”, en la cual se destaca el aspecto a calificar.
2. La puntuación se corresponde con los siguientes criterios:
Pésimo: 0,0 a 2,9
Insuficiente: 3,0 a 4,9
Regular: 5,0 a 6,9
Bueno: 7,0 a 8,9
Muy bueno: 9,0 a 10,0
Ítem Descripción
100 INSTALACIONES, EQUIPOS Y MATERIALES Puntaje
110 Equipamientos y Herramientas
111 La calidad de los equipamientos y herramientas cumple/cumplieron las necesidades del Proyecto.
112 Existen/existieron equipamientos y herramientas en cantidad suficiente para no perjudicar los plazos contractuales.
Las condiciones de funcionamiento de los equipamientos y herramientas están/estuvieron adecuadas a las
113 necesidades, de tal modo de garantizar la seguridad de las personas y de no provocar impactos negativos en el medio
ambiente.
El mantenimiento y la preservación garantizan/garantizaron el buen funcionamiento de los equipamientos y
114
herramientas.
120 Materiales
121 La calidad de los materiales cumple/cumplió los requerimientos.
122 Existen/existieron materiales en cantidad suficiente de tal modo de no perjudicar los plazos contractuales.
123 El almacenamiento y la preservación garantizan/garantizaron la integridad de los materiales.
130 Instalaciones (Administración, Oficinas, Depósitos)
131 El ambiente de trabajo es/era agradable y adecuado para las tareas que se realizan.
132 Las instalaciones son/eran organizadas.
133 Las instalaciones son/eran adecuadas a las necesidades del Proyecto.
La conservación de las instalaciones garantiza/garantizó un buen ambiente, organizado y adecuado para los
134
trabajos.
135 Las condiciones de seguridad de las instalaciones son/fueron adecuadas para su utilización.
140 PROMEDIO
1 de 2

Venta

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Venta

Cargado por

Copyright:

Formatos disponibles

Proyecto: CONSTRUCCIÓN DE DOS TANQUES DE ALMACENAMIENTO DE GASOLINA DE 12.7 Y 6.

1.1 Gestion del Proyecto $ 52,500.00

2 FASE 1: SUMINISTROS Y ENTREGA DE TERRENO $ 0.00

3.1 OBRAS PROVISIONALES $ 14,742.00

3.2 TANQUE 1 –12.7 Mb $ 195,161.61

3.3 TANQUE 2 – 6.40 Mb $ 144,555.60

3.4 LÍNEAS DE RECEPCIÓN Y DESPACHO $ 25,667.09

3.5 SISTEMA CONTRA INCENDIOS $ 27,413.57

3.6 SISTEMA ELÉCTRICO E INSTRUMENTACIÓN $ 11,903.20

4 FASE 3: CIERRE $ 0.00

CURVA DE AVANCE FISICO REAL Y PROGRAMADO

Actual Program a do Pro gram a do Acum ula do Actual A ccu.

Preparado por: Fecha:

ANÁLISIS DE COSTOS UNITARIOS

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.1.4 Excavación con maquinaria de anillo de cimentación

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.2.4.2 Encofrado y desencofrado caravista

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.2.1.3 3.2.1.2.2.1 Habilitación y colocación de acero corrugado

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida Prefabricado e Inst. de escalera helicoidal y plataforma superior

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida Colocación de geotextil 1.5mm 400Gr/m2

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida Colocación de geomembrana 1.5mm

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.1.1 Movilización y desmovilización de equipos, herramientas y materiales

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 1.1 Gestion del proyecto

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.1.3 Eliminación de material de dique

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida Compactación en fondo de zanja

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.1.2 Demolición de dique existente

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.2.6.2 Ensayos a la compresión del concreto. F’c=210 Kg/cm2

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.1.2.6.1 Diseño de mezclas. F’c=140 Kg/cm2, 210 Kg/cm2

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.1.4.2 Prueba de tintes penetrantes al 100% de las juntas

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.4.1 Prueba de Vacío en fondo de tanque

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.4.2 Prueba de Diessel perimetro interior del tanque

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.4.4 Prueba de Redondez

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.4.5 Prueba de asentamiento

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.4.6 Prueba Hidrostática de Tanque

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Código Descripción Recurso Unidad Cuadrilla Cantidad Precio U$ Parcial U$

Partida 3.2.2.2.3.1 Pruebas de Adherencia
