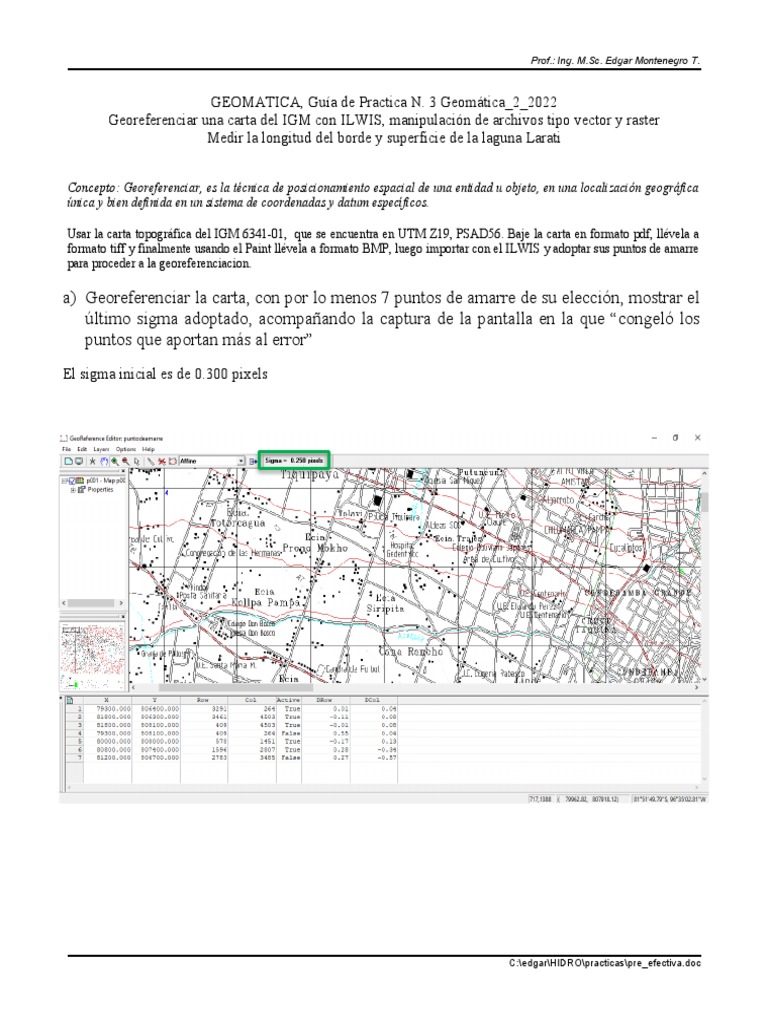

GEOMATICA, Guía de Practica N. 3 Geomática_2_2022

Georeferenciar una carta del IGM con ILWIS, manipulación de archivos tipo vector y raster
Medir la longitud del borde y superficie de la laguna Larati

Concepto: Georeferenciar, es la técnica de posicionamiento espacial de una entidad u objeto, en una localización geográfica
única y bien definida en un sistema de coordenadas y datum específicos.

Usar la carta topográfica del IGM 6341-01, que se encuentra en UTM Z19, PSAD56. Baje la carta en formato pdf, llévela a
formato tiff y finalmente usando el Paint llévela a formato BMP, luego importar con el ILWIS y adoptar sus puntos de amarre
para proceder a la georeferenciacion.

a) Georeferenciar la carta, con por lo menos 7 puntos de amarre de su elección, mostrar el

último sigma adoptado, acompañando la captura de la pantalla en la que “congeló los
puntos que aportan más al error”
El sigma inicial es de 0.300 pixels

C:\edgar\HIDRO\practicas\pre_efectiva.doc
 Prof.: Ing. M.Sc. Edgar Montenegro T.

b) Proporcionar el Sigma en píxel y en metros.

El error en metros es 0,15222 m

Y en pixeles es 0,258 pixeles

c) ¿Qué es el Sigma?
Es el error que adquiere la georeferenciación al proporcionarle puntos de amarre a una carta
topográfica
d) Evaluar el error en su georeferenciación, en (x, y), usando el error absoluto, para
el efecto usar como mínimo 7 puntos, distintos a los que uso en la etapa de ajuste.
Proporcionar el promedio del error absoluto en X y en Y, también obtener el
error estimado en la medición de distancia, en el mapa por usted georeferenciado.

Para tal efecto, llenamos la siguiente tabla con puntos obtenidos del sistema, donde:
X=Coordenada Real
Y=Coordenada Real

│∆X │= Variación de Coordenada

│∆Y │= Variación de Coordenada

X’=Coordenada Medida
Y’=Coordenada Medida

Evaluación del error en la georeferenciación

C:\edgar\HIDRO\practicas\pre_efectiva.doc
 Prof.: Ing. M.Sc. Edgar Montenegro T.

Punto Coordenadas verdaderas Coordenadas ILWIS Error absoluto

  X Y X' Y' │∆X │ │∆Y │
8 81300 806600 81300,516 806599,596 0,516 0,404
9 80500 807300 80500,200 807299,534 0,200 0,466
10 79400 808000 79400,283 807999,432 0,283 0,568
11 80200 807900 80200,598 807899,279 0,598 0,721
12 81700 807800 81700,377 807799,217 0,377 0,783
13 80200 807000 80200,599 806999,308 0,599 0,692
14 79600 806600 79600,216 806599,372 0,216 0,628
Error promedio 0,398 0,609

e) Una vez que su carta se encuentra georeferenciada, medir el lado de la cuadricula

de 1000 m, reportar el valor medido con el ILWIS, capturando la pantalla en la
que realizó esta medición.

f) Digitalizar el perímetro de la Laguna Larati

C:\edgar\HIDRO\practicas\pre_efectiva.doc
 Prof.: Ing. M.Sc. Edgar Montenegro T.

g) Qué es el Tunnel tolerance?

Es el número de puntos intermedios que IILWIS almacena internamente a la hora de realizar un
segmento. Es así que, mientras el tunnel tolerance sea menor, mayor será la precisión con la que se
dibujará el segmento.

h) Convertir el segmento que representa el perímetro a polígono.

i) Proporcionar la longitud del perímetro de la Laguna Larati

R.- La longitud del perímetro de la laguna Larati es: 487,92 m

j) Proporcionar la superficie que abarca el agua de la laguna Larati, ¿a qué fecha

correspondería este valor?
o La superficie de la Laguna Larati es: 12322,42 m2
o Corresponde a las fechas: Septiembre de 1961 y Octubre de 1962

k) Responder las siguientes preguntas

k1) Porque es necesario geroreferenciar la carta IGM

Porque tal como está es solo una foto escaneada, sin ninguna coordenada, ni posibilidad de ubicar
algún punto, medir distancias, o algúna otra función

k2) Cual la proyección en la que se encuentra su mapa?

UTM (Universal Transversa de Mercator).

k3) Cual el elipsoide usado?

C:\edgar\HIDRO\practicas\pre_efectiva.doc
 Prof.: Ing. M.Sc. Edgar Montenegro T.

Internacional de 1924.

k4) Cual el datum utilizado?

Provitional South América 1956; PSAD56.

k5) De donde obtendría la información requerida en las preguntas k2), k3) y k4)?

Consultando la leyenda que se encuentra en la carta correspondiente.

k6) Porque realizó la transformación del segmento del límite de la laguna Larati a polígono?

Porque sin haber realizado esa acción, no sería posible calcular el área del polígono

l) Explique lo que son las representaciones en formato vector y en formato raster

Los modelos ráster pueden simular tridimensionalmente la realidad de forma más fiable, por el
contrario los archivos vectoriales tienen un carácter plano y no están capacitados para ser
representados de la misma forma en el espacio.

m) Realizar una revisión bibliográfica, citar la fuente y sintetizar lo siguiente:

n1. Que es proyección UTM

El sistema de coordenadas universal transversal de Mercator (en inglés Universal Transverse

Mercator, UTM) es un sistema de coordenadas basado en la proyección cartográfica transversa de
Mercator, que se construye como la proyección de Mercator normal, pero en vez de hacerla
tangente al Ecuador, se la hace secante a un meridiano.

https://es.wikipedia.org/wiki/Sistema_de_coordenadas_universal_transversal_de_Mercator

n2. Que es datum horizontal

El datum horizontal es un modelo matemático de la tierra que se usa para calcular las coordenadas
geográficas de puntos. Un elipsoide de dos ejes de referencia en conjunto con un sistema local es un
sistema de referencia geodésica (el cual es bi-dimensional).

https://glosarios.servidor-alicante.com/topografia-geodesia-gps/datum-horizontal

n3. Proporcione una descripción y características del datum geocéntrico WGS84

El WGS 84 (World Geodetic System 1984) es un sistema geodésico de coordenadas geográficas usado

mundialmente, que permite localizar cualquier punto de la Tierra (sin necesitar otro de referencia)
por medio de tres unidades dadas (x,y,z).

 Semieje Mayor a: 6.378.137,0 m

 Semieje Menor b: 6.356.752,31424 m

C:\edgar\HIDRO\practicas\pre_efectiva.doc
 Prof.: Ing. M.Sc. Edgar Montenegro T.

 Achatamiento f: 1/298,257223563
 Producto de la Constante Gravitacional (G) y la Masa de la Tierra (M): GM = 3,986004418x10 14 m3 / s2
 Velocidad Angular de la Tierra ω: 7,292115x10-5 rad/s

https://es.wikipedia.org/wiki/WGS84#:~:text=El%20WGS%2084%20(World%20Geodetic,x%2Cy%2Cz).

n4. Que es el datum vertical

Un datum vertical, mejor conocido como datum altimétrico o datum de altura; es una superficie de
referencia para posiciones verticales , como las elevaciones de las características de la Tierra,
incluido el terreno , la batimetría , el nivel del agua y las estructuras artificiales.

https://hmn.wiki/es/Vertical_datum

n5. Cuál es el datum vertical utilizado en Bolivia?

Puntos de origen para los datos altimétricos, considerandose como punto de referencia vertical al
nivel medio del mar según el Mareógrafo de Arica en Chile.

https://www.academia.edu/16738529/Mod1_cap2#:~:text=En%20el%20caso%20de%20Bolivia,Mare
%C3%B3grafo%20de%20Arica%20en%20Chile.

n6: Qué es la red SIRGAS

SIRGAS (Sistema de Referencia Geodésico para las Américas) es una organización panamericana
conformada por agencias gubernamentales regionales de geodesia y cartografía, universidades y
centros de investigación, que tiene el objetivo de definir y mantener un marco de referencia
geocéntrico continental, un sistema de referencia vertical unificado, un modelo de geoide
gravimétrico, y una red continental de gravedad absoluta.

https://sirgas.ipgh.org/

CONCLUSIONES
o Los datos actualizados a diferencia de los antiguos puede generar mayor detalle al momento
de la elaboración de la localización adecuada y actualizada.
o Obtener los valores precisos del perímetro y área de un polígono depende mucho de la
precisión con la que se lo dibuja, para lo cual el tunnel tolerance juega un papel importante,
pues mientras menor sea su valor mayor precisión se tendrá.
