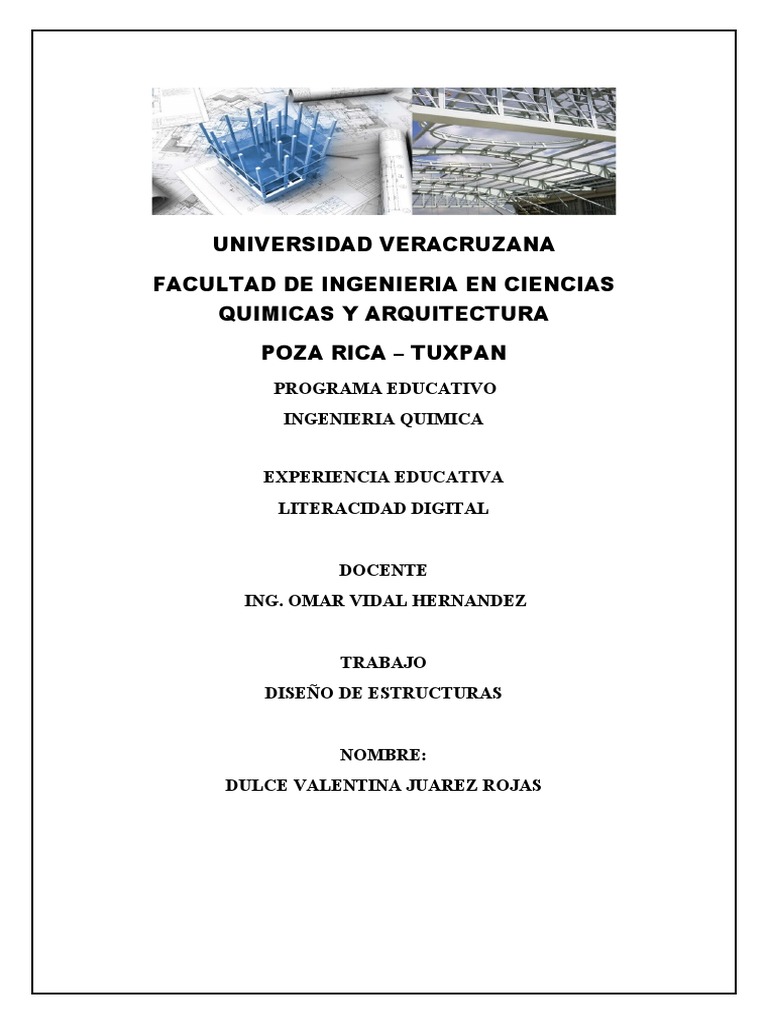

UNIVERSIDAD VERACRUZANA

FACULTAD DE INGENIERIA Y CIENCIAS QUIMICAS

UNIVERSIDAD VERACRUZANA

FACULTAD DE INGENIERIA EN CIENCIAS

QUIMICAS Y ARQUITECTURA

POZA RICA – TUXPAN

PROGRAMA EDUCATIVO
INGENIERIA QUIMICA

EXPERIENCIA EDUCATIVA
LITERACIDAD DIGITAL

DOCENTE
ING. OMAR VIDAL HERNANDEZ

TRABAJO
DISEÑO DE ESTRUCTURAS

NOMBRE:
DULCE VALENTINA JUAREZ ROJAS
 INDICE
Introducción---------------------------------------PAG.3
Objetivo y elementos a considerar---------------------------------PAG.4
Elementos que componen el diseño estructural----------------------------------------------PAG.5
Métodos del diseño estructural-------------------------------------PAG.6
Métodos basados en el análisis al límite---------CÁLCULO DE ESTRUCTURA7
Métodos probabilísticos------------------------------------------PAG.7
Principios del Diseño estructural--------------------------------PAG.8
INGENIERÍA ESTRUCTURAL----------------------------------PAG.9
CÁLCULO DE ESTRUCTURAS ----------------------------------PAG.10
DISEÑO DE ESTRUCTURAS
MÉTODO DE ELEMENTOS FINITOS
REFERENCIAS BIBLIOGRAFICAS----------------------------.PAG.
Introducción

La estructura es y ha sido siempre un componente esencial de la Arquitectura y la

Ingeniería Civil, y son precisamente el Ingeniero y el Arquitecto quienes, durante el
proceso de diseño, deben crear o inventar la estructura y darle proporciones
correctas. Para crear y darle proporciones correctas deben seguir el camino intuitivo
y el científico, tratando de lograr una combinación armónica entre la intuición
personal y la ciencia estructural. El diseño es un proceso creativo mediante el cual
se definen las características de un sistema de manera tal que cumpla, en forma
óptima, con sus objetivos.
Objetivo y elementos a considerar

El objetivo de un sistema estructural es equilibrar las fuerzas a las que va a estar

sometido, y resistir las solicitaciones sin colapso o mal comportamiento (excesivas
deformaciones). La bondad del diseño depende esencialmente del acierto que se
haya tenido en componer un sistema estructural, o mecanismo resistente, que
resulte el más idóneo para resistir las acciones exteriores. Los aspectos
arquitectónicos deben de estar englobados dentro del diseño estructural para
obtener un mejor rendimiento de la edificación. Se toma en consideración, cuando
se diseña una estructura, los cálculos de las resistencias de cada una de sus partes
y cómo estará distribuido el peso total de todo el edificio así como los materiales
adecuados para su construcción, es por eso que antes de la construcción de una
estructura se deben de tomar en cuenta un sin número de aspectos técnicos y
prepararla de acuerdo a las situaciones a las cuales puede estar sometida.

Elementos que componen el diseño estructural

El diseño estructural consta de los siguientes elementos:

A. Estructuración Cuando se requiera, se hará una estructuración preliminar,

proponiendo ubicación y dimensiones de los elementos estructurales que permitan
afinar un proyecto arquitectónico.

Análisis Este se realizará con programas de computación que utilizan el método de

las rigideces, y nos proporcionan los desplazamientos y elementos mecánicos de
los miembros de la estructura.

C.Diseño En base a los elementos mecánicos del análisis, se proporcionan las

dimensiones y armados de los miembros de la estructura.

D. Dibujo Con los anteriores datos se dibujan los planos estructurales que se
proporcionan en C.D.
E. Memoria de Cálculo Se realiza memoria de cálculo descriptiva de la estructura
mencionando cargas muertas y vivas utilizadas, así como ejemplos de diseño.

Métodos del diseño estructural

Diseño por medio de modelos

Se recomienda en el diseño de elementos estructurales de forma muy compleja que

no son fáciles de analizar por medio de los modelos matemáticos usuales.

Método de los esfuerzos de trabajo o de esfuerzos permisibles o teoría elástica

Los elementos mecánicos producidos en los distintos elementos por las

solicitaciones de servicio o de trabajo se calculan por medio de un análisis elástico.
Se determinan después los esfuerzos en las distintas secciones debido a los
elementos mecánicos, por métodos también basados en hipótesis elásticas. Los
esfuerzos de trabajo así calculados, deben mantenerse por debajo de ciertos
esfuerzos permisibles que se consideran aceptables, el método es razonable en
estructuras de materiales con un comportamiento esencialmente elástico.

Método de la resistencia o método de factores de carga y de reducción de

resistencia o teoría plástica

Los elementos mecánicos se determinan por medio de un análisis elástico-lineal.

Las secciones se dimensionan de tal manera que su resistencia a las diversas
acciones de trabajo a las que puedan estar sujetas sean igual a dichas acciones
multiplicadas por factores de carga, de acuerdo con el grado de seguridad deseado
o especificado. La resistencia de la sección se determina prácticamente en la falla o
en su plastificación completa.

Métodos basados en el análisis al límite

En este criterio se determinan los elementos mecánicos correspondientes a la

resistencia de colapso de la estructura (formación de suficientes articulaciones
plásticas para llegar a la falla total de la estructura). Se hace un análisis estructural
plástico.

Métodos probabilísticos

Las solicitaciones que actúan sobre las estructuras, así como las resistencias de
estas son cantidades en realidad de naturaleza aleatoria, que no pueden calcularse
por métodos determinísticos como se supone en los criterios de diseño anteriores.
Esto nos conduce a pensar en métodos basados en la teoría de las probabilidades.
Las principales limitaciones que se tienen en la actualidad son que no se tiene
suficiente información sobre las variaciones tanto de las solicitaciones que deben de
considerarse como la resistencia de los materiales y de las estructuras construidas
con él.

Principios del Diseño estructural

•Seguridad
•Funcionalidad

•Economía

Una estructura se diseña para que no falle durante su vida útil. Se reconoce que una
estructura falla cuando deja de cumplir su función de manera adecuada. Las formas
de falla pueden ser: falla de servicio o falla por rotura o inestabilidad. La falla de
servicio es cuando la estructura sale de uso por deformaciones excesivas ya sean
elásticas o permanentes. La falla por rotura (resistencia) o inestabilidad se da
cuando hay movimiento o separación entre las partes de la estructura, ya sea por
mal ensamblaje, malos apoyos o rompimiento del material.

Seguridad

La seguridad se determina controlando las deformaciones excesivas que obligan a

que salga de servicio o el rompimiento o separación de alguna de sus partes o de
todo el conjunto. Una de las condiciones de seguridad, la estabilidad, se puede
comprobar por medio de las leyes de equilibrio de Newton. En el caso particular de
fuerzas estáticas las ecuaciones generales del equilibrio son Σ F=0 y Σ M=0, las
cuales deben ser satisfechas por la estructura en general y por cada una de sus
partes. El principio de acción y reacción es uno de los conceptos básicos de uso
general en las estructuras, encontrar fuerzas actuantes y fuerzas resistentes hace
parte del diario de la ingeniería estructural. Este principio dice: “para toda fuerza
actuante debe haber algo que produzca una reacción que contrarreste el efecto o en
otras palabras para una fuerza actuante existe una reacción de igual magnitud,
dirección, pero sentido contrario”. La condición de seguridad de resistencia a la
rotura de los elementos que la componen y de las uniones entre estos, depende de
las propiedades mecánicas de los materiales utilizados.

Funcionalidad

La estructura debe mantenerse en funcionamiento durante su vida útil para las

cargas de solicitación. Un puente que presenta deformaciones excesivas daría la
sensación de inseguridad y la gente dejaría de usarlo, en ese momento deja de ser
funcional.
Economía

El aprovechamiento de los recursos determina un reto para el diseño estructural. En

la economía se conjuga la creatividad del ingeniero con su conocimiento.

Se dice que también deben de cumplir con propiedades como aislamiento

térmico, aislamiento acústico, impermeabilidad, división de aposento, entre otras. Se
puede producir un fallo en la estructura cuando la parte rígida y la parte plástica del
elemento están en exceso, sin embargo, si se mantiene un buen nivel de estos dos
es probable que tenga un rendimiento avanzado. En cada país existen normas
legales que regulan la formación de diseños estructurales, protegiendo a los
individuos en caso de accidentes como rupturas de la edificación y posibles
derrumbamientos.

INGENIERÍA ESTRUCTURAL
La ingeniería de estructuras es una rama de la arquitectura y la ingeniería civil que
se encarga del diseño y cálculo de estructuras de infinitas edificaciones. El objetivo
es lograr que esos cimientos sean seguros y resistan a lo largo del tiempo
manteniendo su funcionalidad. En el proceso, lo más importante es alcanzar los
estándares de seguridad, nivel de servicio y uso eficiente del dinero y de los
materiales para la construcción.

CÁLCULO DE ESTRUCTURAS
En primer lugar, la necesidad de calcular estructuras presupone la existencia de un
proyecto de construcción, el cual requiere garantizar su viabilidad futura.
Para llevarlo a cabo, las autoridades solicitan el trámite de una licencia de obra.
Consiste en un documento donde se prevé la firmeza de la edificación según los
materiales y estructuras empleados y según su reacción al medio o a factores
externos. Por ello, el cálculo de estructuras es necesario para redactar el documento
con cálculos que será referente a la hora de diseñar los elementos que se usarán en
la futura edificación.
El objetivo es encontrar una fusión de elementos que garantice la resistencia de uso
de la construcción, además de la solidez ante posibles reacciones a factores
externos o naturales a lo largo del tiempo.
Por tanto, se trata de una actividad acorde a la legalidad y normativa pertinentes y
forma parte de la planificación previa a la edificación.

DISEÑO DE ESTRUCTURAS
Por otro lado, con el diseño de estructuras se procura lograr la estabilidad en una
construcción mediante el buen uso de los materiales y sus propiedades.
Para ello, se deben definir su geometría, las medidas de los elementos de los que
se compone y su resistencia. También se deben facilitar el resto de detalles de
edificación para que el proyecto avance conforme a los cálculos obtenidos
anteriormente.
De hecho, según la regulación española, es necesario informar sobre todos los
detalles del diseño de estructuras. Así pues, se presentarán datos como: método de
cálculo, cumplimiento de la normativa, características de la construcción, materiales
y terreno, posibles incidencias, resistencia prevista, etc.
MÉTODO DE ELEMENTOS FINITOS
También conocido como FEM. Se trata de un método numérico para la resolución
de problemas de mecánica de sólidos. Es una herramienta de cálculo muy potente
que permite la resolución de múltiples problemas.
Nirosa está especializada en el cálculo por el Método de Elementos Finitos para
resolver problemas que aparecen en Ingeniería, cuya resolución resulta
prácticamente impensable por métodos matemáticos tradicionales.
