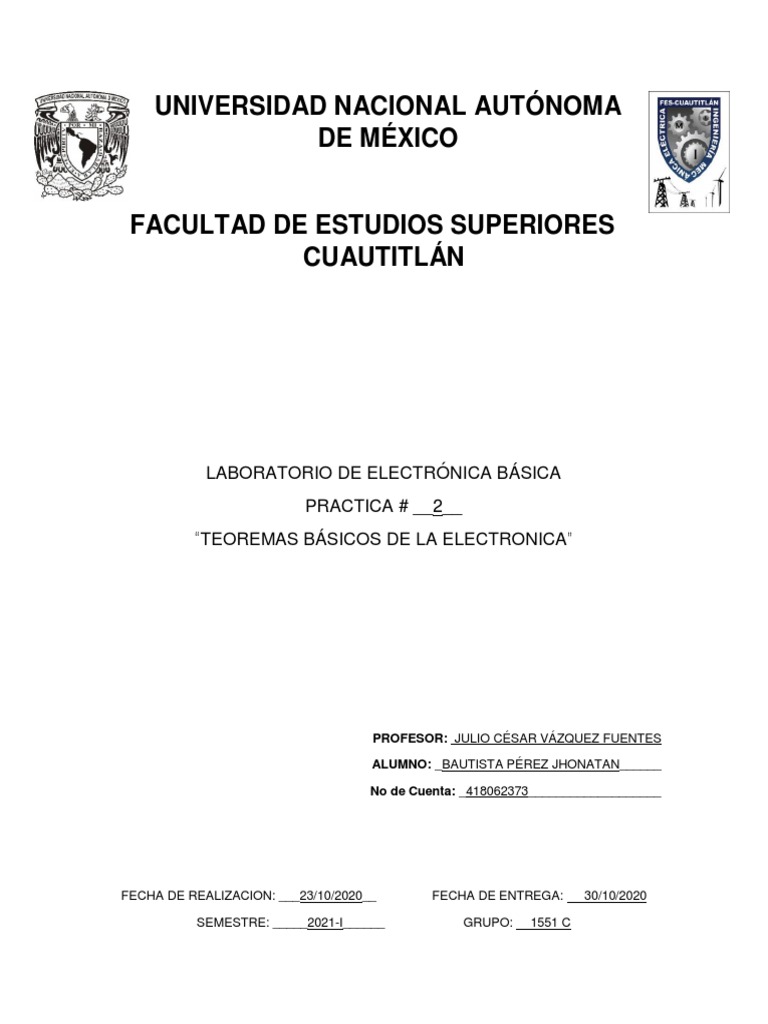

UNIVERSIDAD NACIONAL AUTÓNOMA

DE MÉXICO

FACULTAD DE ESTUDIOS SUPERIORES

CUAUTITLÁN

LABORATORIO DE ELECTRÓNICA BÁSICA

PRACTICA # __2__
“TEOREMAS BÁSICOS DE LA ELECTRONICA”

PROFESOR: JULIO CÉSAR VÁZQUEZ FUENTES

ALUMNO: _BAUTISTA PÉREZ JHONATAN______

No de Cuenta: _418062373___________________

FECHA DE REALIZACION: ___23/10/2020__ FECHA DE ENTREGA: 30/10/2020

SEMESTRE: _____2021-I______ GRUPO: 1551 C

OBJETIVOS

 Comprobar con datos experimentales la veracidad de los teoremas básicos de la

electricidad y electrónica.
 Se pretende que en la 2da o 3ra práctica el alumno aplique los principios de la
electrónica.
EQUIPO
Fuente de voltaje.
Generador de funciones.
Multímetro.
Osciloscopio.
Tableta de conexiones.

MATERIAL
Juegos de bananas y caimanes
3 Resistencia de 10k a ½ watt R1, R2, RS
1 Resistencia de 1k a ½ watt R4
1 Resistencia de 330 a ½ watt R3
1 potenciómetro de 10k RP

INTRODUCCIÓN
Aunque técnicamente la electrónica es un campo de la ciencia física, que estudia los
movimientos de electrones y las variaciones electromagnéticas, a buen seguro que en la
vida diaria entendemos por electrónica algo mucho menos abstracto. Para la mayor parte
de la gente la electrónica se refiere a la tecnología en que se basan los aparatos
electrónicos, y que, desde luego, ha cambiado nuestra forma de vida en los últimos cien
años.
La electrónica se basa en emplear las fuerzas electromagnéticas para transmitir y usar
información. Podríamos decir que su descubrimiento es similar al de la polea, la rueda y
otros aparatos mecánicos que facilitaron tanto la vida a la gente. Pero si estos están
encaminados a ahorrar esfuerzos físicos, la electrónica se basa en el manejo, transferencia
y uso de la información. Sin electrónica no habría ordenadores, móviles, televisores, ciertos
aparatos médicos, autómatas, internet... Y es que mediante el uso de aparatos electrónicos
se puede transmitir y usar fácilmente la información desde un dispositivo de entrada, para
procesarla y mostrarla en otro dispositivo de salida. (pongamos el ejemplo práctico de una
calculadora: introducimos los datos con el teclado, la calculadora los procesa y muestra el
resultado en pantalla).
¿QUÉ ES EL TEOREMA DE THÉVENIN Y NORTON?
El Teorema de Thévenin y Norton nos permiten simplificar el análisis de circuitos más
complejos en un circuito equivalente simple, por medio de la sustitución de una fuente y
una resistencia
TEOREMA DE THÉVENIN
El teorema de Thevénin dice: Dado un par de terminales en una red lineal, la red puede
reemplazar con una fuente de voltaje ideal VOC en serie con una resistencia RTh.

Donde:
VOC es igual al voltaje de circuito abierto a través de las terminales (Nota: OC significa
circuito abierto - open circuit).
RTh es la resistencia equivalente a través de las terminales cuando se hace un corto circuito
a las fuentes de voltaje independientes y se sustituyen las fuentes de corriente
independiente con circuito abiertos, es decir para las fuentes de voltaje independientes V=0
o corto circuito y para las fuentes de corriente independientes I=0 o circuito abierto.
TEOREMA DE NORTON
El teorema de Norton dice: Cualquier circuito lineal que contenga varias fuentes de energía
y resistores puede ser reemplazado por una fuente de corriente ideal ISC y la resistencia
de Thevénin RTh en paralelo con esta fuente.

Donde:
ISC es la corriente que fluye a través de las terminales (Nota: SC significa corto circuito -
short circuit).
RTh es la resistencia equivalente a través de las terminales cuando se hace un corto circuito
a las fuentes de voltaje independientes y se sustituyen las fuentes de corriente
independiente con circuito abiertos, es decir para las fuentes de voltaje independientes V=0
o corto circuito y para las fuentes de corriente independientes I=0 o circuito abierto.
CONVERTIR DE NORTON A THÉVENIN
Los equivalentes de Thevenin y Norton son independientes de la red del circuito restante
que representa una carga . Esto permite hacer cambios en la carga sin volver a analizar los
equivalentes de Thevenin o Norton.
Thévenin a Norton
Para poder convertir de Thévenin a Norton unicamente debemos aplicar la ley de ohm para
encontrar la corriente y la fuente resultante(Fuente de corriente) se deberá poner en
paralelo a la resistencia equivalente RTh.
Norton a Thévenin
Para poder convertir de Norton a Thévenin únicamente debemos aplicar la ley de ohm para
encontrar el voltaje y la fuente resultante (Fuente de Voltaje) se deberá poner en serie a la
resistencia equivalente RTh.
Nota: Es importante considerar que la resistencia de Thévenin y la resistencia de Norton es
la misma.
DESARROLLO
1.- Con el circuito 2.5 que tiene una fuente variable se procedió a tomar diferentes valores,
anotando cada uno en la tabla 2.1 a)

Vcc I (mA) P (mW)

1 1 1
2 2 4
3 3 9
4 4 16 Figura 2.5
5 5 25
6 6 36 FORMULAS UTILIZADAS
7 7 49 𝑉
8 8 64 𝐼=
𝑅
9 9 81
10 10 100 𝑃 = 𝑉𝐼2
Tabla 2.5
2.- Con el circuito de la figura 2.6 que cuenta con un potenciómetro “Rp” y una fuente fija,
se fueron variando los valores del potenciómetro anotándolos en la tabla 2.1 b)
Rp I (mA) P (mW)
(KOhms)
1 12 144
2 6 72
3 4 48
4 3 36
5 2.4 28.8 Figura 2.6
6 2 24
FORMULAS UTILIZADAS
7 1.7 20.4
8 1.5 18 𝑉
𝐼=
9 1.3 15.6 𝑅
10 1.2 14.4 𝑃 = 𝑅𝐼2
Tabla 2.1 b)
3.- Arme los circuitos de la figura 2.7a y 2.7b mida y anote los voltajes de salida y comente
su resultado.

(a) (b)

Figura 2.7

4.- Arme los circuitos de la figura 2.8a y 2.8b. Calibré el generador de funciones con una
señal triangular para obtener Vi igual a 10Vpp, a una frecuencia de 1kHz.

(b) (b)

Figura 2.8

5.- Mida con el canal 1 el voltaje en VS para ambos circuitos. Dibuje en papel milimétrico
las formas de onda obtenidas en la pantalla del osciloscopio indicando su amplitud,
frecuencia y periodo.
6.- Arme el circuito de la figura 2.3 utilizando un valor de resistencia más cercano al
valor obtenido en su análisis teórico. Anote el voltaje obtenido entre los puntos A y B y
la corriente en la resistencia R3.
CONCLUSION
En esta practica es donde se aterrizaron algunos conceptos y leyes básicas que gobiernan
a la teoría de circuitos eléctricos, tales como la ley de Ohm y las leyes de Kirchoff aunque
se ve un método nuevo como es el teorema de Thevenin y Norton que dicen que sin
importar el tipo de red (circuito) por compleja que ser expresada por una resistencia
equivalente ya sea en paralelo o con una fuente de corriente.
De esta manera también vimos que ambos teoremas simplifican la complejidad del circuito
ya que como se vio, la red se puede sustituir por un circuito más pequeño y manejable.
CUESTIONARIO
1.- Grafique en papel milimétrico los valores de corriente contra los valores del voltaje
obtenidos en circuito de la figura 2.5, comente sus resultados.

2.- Grafique en papel milimétrico los valores de corriente contra los valores de resistencia
obtenidos en circuito de la figura 2.6, comente sus resultados.
3.-Utilizando los circuitos de las figuras 2.5 y 2.6 encuentre la potencia para cada uno
anotando sus valores en la tabla 2.1.

Vcc I (mA) P (mW) Rp I (mA) P (mW)

1 1 1 (KOhms)
2 2 4 1 12 144
3 3 9 2 6 72
4 4 16 3 4 48
5 5 25 4 3 36
6 6 36 5 2.4 28.8
7 7 49 6 2 24
8 8 64 7 1.7 20.4
9 9 81 8 1.5 18
10 10 100 9 1.3 15.6
Tabla 2.5 10 1.2 14.4
Tabla 2.1 b)

4.- Compare el valor teórico calculado en las actividades previas con el medido en el
punto 6. Comente sus resultados.
Voltaje V3
Calculado Simulado
2.7 2.824
Corriente I3
Calculado Simulado
8.18 mA 7.9 mA

Debido a la situación que se vive actualmente hacer este punto del reporte resulta difícil
ya que no se cuenta con el laboratorio por lo que los datos a comparar no tienen mucha
diferencia por lo que no hay mucho margen de error
