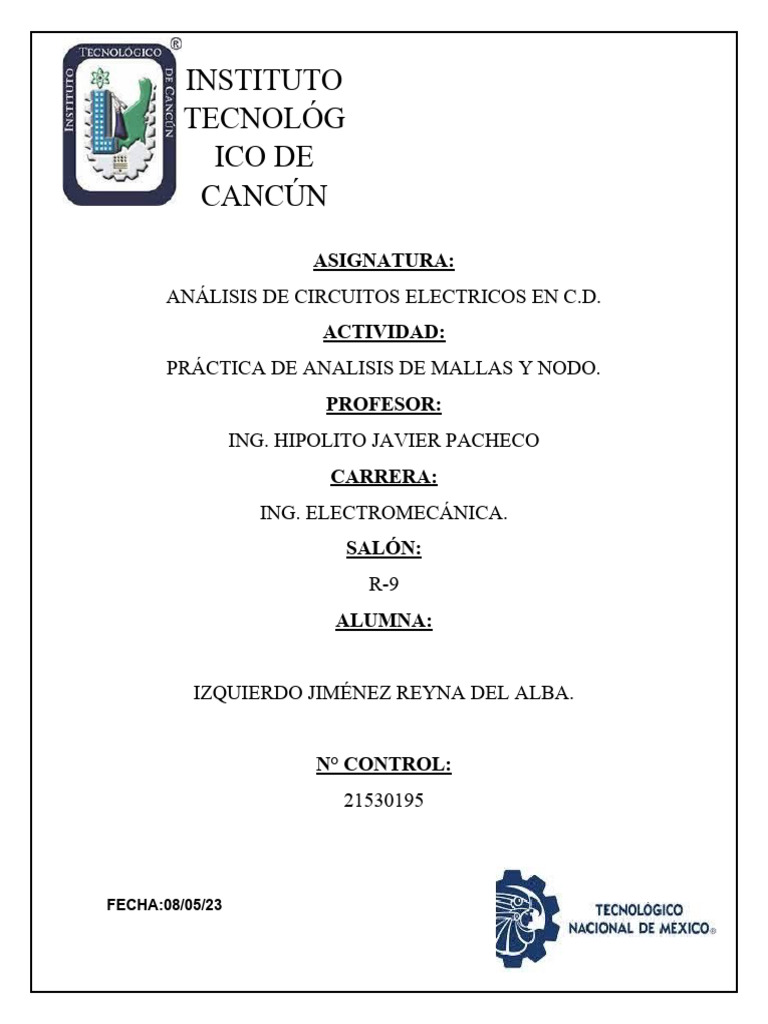

INSTITUTO

TECNOLÓG
ICO DE
CANCÚN
ASIGNATURA:
ANÁLISIS DE CIRCUITOS ELECTRICOS EN C.D.
ACTIVIDAD:
PRÁCTICA DE ANALISIS DE MALLAS Y NODO.
PROFESOR:
ING. HIPOLITO JAVIER PACHECO
CARRERA:
ING. ELECTROMECÁNICA.
SALÓN:
R-9
ALUMNA:

IZQUIERDO JIMÉNEZ REYNA DEL ALBA.

N° CONTROL:
21530195

FECHA:08/05/23

1
INTRODUCCIÓN:

El análisis de redes eléctricas por mallas es un método que utiliza la Ley de Voltajes de Kirchhoff
para obtener un conjunto de ecuaciones simultaneas que permitan determinar los valores de las
corrientes que pasan por las ramas del circuito en estudio. El método de mallas se puede usar solo
en redes planas, es decir, que sea posible dibujar el diagrama del circuito en una superficie plana de
tal forma que ninguna rama quede por debajo o por encima de ninguna otra. Se define una malla
como un lazo, o trayectoria cerrada, que no contiene ningún otro lazo dentro de él, y una corriente de
malla como aquella que circula solo alrededor del perímetro de una malla.

Los métodos de análisis de nodos y mallas son herramientas que permiten la

aplicación organizada y sistemática de las leyes de Kirchhoff (KVL o KCL) para
resolver problemas complejos con un número de incógnitas y ecuaciones linealmente
independientes muy reducido. En el método de análisis de nodos nos interesa conocer
los voltajes de nodo para cada nodo del circuito. En el método de análisis de mallas
nos interesa conocer las corrientes de malla para cada malla del circuito.

2
OBJETIVO GENERAL:

Realizar cálculos, mediciones y simulaciones con base a la técnica de corrientes de

mallas y de nodos.

MARCO TEÓRICO:

El método de corriente de malla se utiliza para analizar circuitos, en este método se

asigna una intensidad a cada ventana del circuito tal que dicha corriente complete un
camino cerrado. A veces se denominan corrientes de bucle. Por cada elemento y cada
rama circulara una corriente independiente. Cuando por una rama circulan dos
corrientes de malla, la corriente total por la rama es la suma algebraica. El sentido asignado
a las corrientes de malla puede ser el sentido de las agujas del reloj o el contrario, si bien es
preferible asignar un mismo sentido en todas las mallas que puede ser el de las
agujas del reloj. Una vez asignadas las corrientes, se escribe la ley de Kirchhoff de las
tensiones en cada bucle, con el fin de obtener las ecuaciones necesarias.

3
MATERIALES PARA LA PRÁCTICA:
MATERIAL CAPACIDAD CANTIDAD FOTO

RESISTENCIA
4.7 KΩ .5 WATT 1

RESISTENCIA
2.2 KΩ .5 WATT 2

RESISTENCIA
1.8 KΩ .5 WATT 1

RESISTENCIA
1.5 KΩ .5 WATT 1

JUMPER (PUENTE) 3

FUENTES 12 VOLTS 2

PROTOBOARD 1

4
DESARROLLO:

MÉTODO DE MALLAS

El análisis de mallas es una técnica usada para determinar la tensión o la corriente de

un circuito. Esta técnica esta basada en la ley de tensiones de Kirchhoff, donde la
ventaja de usar esta técnica es que crea un sistema de ecuaciones para resolver el
circuito minimizando algunos casos el proceso para encontrar una tensión o una
corriente de un circuito.

5
DETERMINANTES:

SISTEMA DE ECUACIONES

6.9 I 1−2.2 I 2 0=12

−2.2 I 1 +5.5 I 2−1.5 I 3=0

0−1.5 I 2 +3.7 I 3=12

6.9 -2.2 0 6.9 -2.2

-2.2 5.5 -1.5 -2.2 5.5 =142.798
0 -1.5 3.7 0 -1.5

I A=¿ 106.982

12 -2.2 0 12 -2.2
0 5.5 -1.5 0 5.5 = 256.8/106.982
12 -1.5 3.7 12 -1.5

I 1=2.4 A

6.9 12 0 6.9 12

6
-2.2 0 -1.5 -2.2 0 = 221.68/ 106.982
0 12 3.7 0 12

I 2=2.072 A

6.9 -2.2 12 6.9 -2.2

-2.2 5.5 0 -2.2 5.5 = 436.93/ 106.982
0 -1.5 12 0 -1.5
I 3=4.084 A

VOLTAJE EN CADA RESISTENCIA POR MÉTODO

DE MALLAS.

PARA VOLTAJES:

R1= I1

R2= I 1−I 2
R3= I 2
R4= I 2−I 3

R5= I 3

SUSTITUIMOS FÓRMULAS POR VALORES DE

RESISTENCIAS.

7
 R1= ( 4.7 KΩ ) ( 2.4 )=11.28V

R2= (2.2 KΩ )( 2.4−2.072 ) =0.7216 V

R3= (1.8 KΩ ) (2.07 )=3.726 V

R4 =( 1.5 KΩ ) ( 2.07−4.084 )=3.021 V

R5= ( 2.2 KΩ )( 4.084 ) =8.984 V

SIMULACIÓN DE VALORES DE VOLTAJES.

8
MEDICIÓN DE VOLTAJES EN RESISTENCIAS.
Ilustración 1 MEDICION DE VOLTAJE R1.

R1= ( 4.7 ) ( 2.4 )=11.28V

Ilustración 2 MEDICION DE VOLTAJE R2.

R2= (2.2 )( 2.4−2.072 )=0.7216 V

Ilustración 3 MEDICIÓN DE VOLTAJE R3

9
 R3= (1.8 )( 2.07 )=3.726 V

Ilustración 4 MEDICIÓN DE VOLTAJE EN R4.

10
 R4 =¿ (1.5 ) (2.07−4.084 )=−3.021V ¿

R5= ( 2.2 )( 4.084 ) =8.984 V

ANÁLISIS POR NODOS.

En el análisis por nodos se parte de la aplicación de KCL a cada nodo del circuito
para encontrar al final todos los voltajes de nodo del circuito. Para que el sistema
de ecuaciones sea consistente debe haber una ecuación por cada nodo. Así el
número de incógnitas (voltajes de nodo) es igual al número de ecuaciones (una
Ilustración 5 MEDICIÓN DE VOLTAJE DE R5 por
nodo). De acuerdo al tipo de circuito y la forma en que se seleccione el nodo de
referencia se pueden tener distintas posibilidades de conexión de las fuentes:

• Fuentes de corriente independientes

• Fuentes de corriente controladas

• Fuentes de voltaje independientes a tierra

• Fuentes de voltaje independientes flotantes

• Fuentes de voltaje controladas a tierra

• Fuentes de voltaje controladas flotantes.

Según lo anterior hay varias maneras de resolver un circuito por el método de

nodos. El método que llamaremos general aplica a los casos de circuitos con
fuentes de corriente independientes y fuentes de voltaje independientes a tierra.
Este método NO aplica a los circuitos que tienen: 1. fuentes flotantes de voltaje (se

11
 usa el método de supernodos) 2. fuentes controladas de corriente o voltaje (se
deben escribir las ecuaciones de dependencia de la variable controlada y
controladora) Si el circuito solo tiene fuentes de corriente independientes entonces
se aplica el método general por el sistema llamado de inspección.

MÉTODO DE NODOS.
NODO 2
V 2−V 1 V 2 −V 3 V 2−V 5
V 2=
R1
+
R3
+
R5
= 0
V 2−V 1 V 2 −V 3 V 2−V 5
V 2=
4.7
+
1.8
+
2.2
= 0
1
V 2= V
4.7 2−¿ 4.71 V + 1.81 V − 1.81 V
1 2 3 +
1
V ¿
2.2 2
=0
0.2127 V 2−.2127 V 1+.555 V 2−.555 V 3 +0.454 V 2=0

SUSTITUIMOS V 1 =12 V

0.2127 V 2−.2127 V (12V )+.555 V 2−.555 V 3 +0.454 V 2=0

0−2.5524 V 2−.555 V 3=2.5524 EC 1

NODO 3
V 3−V 2 V 3−V 4 V 3−V 5
V 3=
R3
+
R2
+
R4
= 0
V 3−V 2 V 3−V 4 V 3−V 5
V 2=
1.8
+
2.2
+
1.5
= 0
1
V 2= V 1
1.8 2−¿ 1.8 V +
1
1
2.2
V − 2
1
2.2
V 3 +
1
V ¿
1.5 2
=0
0.555 V 3−.5555 V 2 +.454 V 3 −.454 V 4 +0.666 V 3=0

12
SUSTITUIMOS V 4 =12V

0.555 V 3−.555 V (12 V )+ .454 V 3−.454 V 4 +0.666 V 2=0

−.555 V 2 +1.675 V 3=−5.448 EC 2

SISTEMA DE ECUACIONES.

NODO 2
1,2217V -0.555V =2.5524 (10000)
2 3

-.555V +1.675V = 5.448

2 3 (1000)
−52392396
V 3= =−3.01 V
17383225
V 3=−3.01V

SUSTITUIMOS V 3 =−3.01V.

-555V +1675V
2 3 =−5448

-555V +1675(−3.01)=−5448
2

-555V 2 −5041.75=−5448

-555V 2 =−406.25

−406.25
V 2= =0.7319 V
−555
V 2=. 73 1 9V

13
NODO 3.
SUMA Y RESTA
1.21V 2 −0.555V 3 =2.52

-0.555V 2 +1.66 V 3=5.4480 ( 2.2 )

−1.21 V 2−0.555=2.52

−1.21 V 2+ 3.652=11.986

11.986
V 3=
−3. 866
V 3=−3.0467V

14
 MEDICIONES.

Ilustración 6 MEDICION NODO V1

V 1=12 V

15
 Ilustración 7 MEDICIÓN NODO V2

Ilustración 8MEDICIÓN NODO V3

V 2=.7319 V

V 3=−3.046V

V 4 =−12 V
Ilustración 9MEDICION NODO V4

16
CONCLUSIÓN.

Se logro verificar exitosamente los métodos de análisis de circuitos

e l é c t r i c o s a t r a v é s d e l m é t o d o d e m a l l a s y n o d o s , c o n l a a y u d a del
simulador, que luego se verificó en la práctica y también al realizar
el informe, se puede decir que los datos que se obtuvieron en la
p r á c t i c a fueron tomados de la mejor manera con un bajo margen de error, a
través de la práctica del circuito podemos comprobar la teoría en
e s t e c a s o las leyes de Kirchhoff s o n u n a h e r r a m i e n t a m á s q u e n o s
permite el análisis de circuitos ya que existen o t r o s m é t o d o s q u e
t a m b i é n s o y i m p o r t a n t e s , pero que son usados de acuerdo a nuestras
necesidades. E l m é t o d o d e a n á l i s i s de mallas y nodos nos permiten
v e r d e manera sencilla el comportamiento de la corriente y voltaje dentro de un
circuito siempre y cuando las ecuaciones estén bien planteadas.

17
Como comentario final es importante señalar lo provechoso que fue realizar esta
practica ya que de lo teórico a lo práctico quedan muchas dudas que después de esta
práctica quedan disipadas, el tema se entendió de una mejor manera.

BIBLIOGRAFIAS.

• Alexander, C. K., & Sadiku, M. N. O. (2006). Fundamentos de circuitos eléctricos (3rd

ed.). McGraw-Hill.
• Alexander, C. K., Piñón Rizo, J. F., Cordero Pedraza, C. R., Villagómez Velázquez,
H., Martín del Campo, F., Sadiku, M. N. O., & López Caudana, E. O. (2013).
Fundamentos de circuitos eléctricos. McGraw-Hill Education.
• Báez López, D. (2008). Análisis de circuitos con PSpice (4ª edición). Alfaomega.
• Brenner, E., & Javid, M. (1966). Análisis de circuitos eléctrico. Ediciones Castilla.
• Carranza, H., & Martín, M. (2007). Sistemas eléctricos de potencia (2nd ed.).
Librería y Editorial Alsina.
• Circuitos eléctricos(4. ed). (1995). Addison-Wesley Iberoamericana.
• Conejo Navarro, A. J. (2004). Circuitos eléctricos para la ingeniería. McGrawHill
Interamericana de España.
• Dorf, R. C. (1992). Circuitos eléctricos : introducción al análisis y diseño. Alfaomega.
